IRL3713 Datasheet PDF — International Rectifier
| Part Number | IRL3713 | |
| Description | SMPS MOSFET | |
| Manufacturers | International Rectifier | |
| Logo | ||
|
There is a preview and IRL3713 download ( pdf file ) link at the bottom of this page. Total 11 Pages |
|
Preview 1 page
No Preview Available !

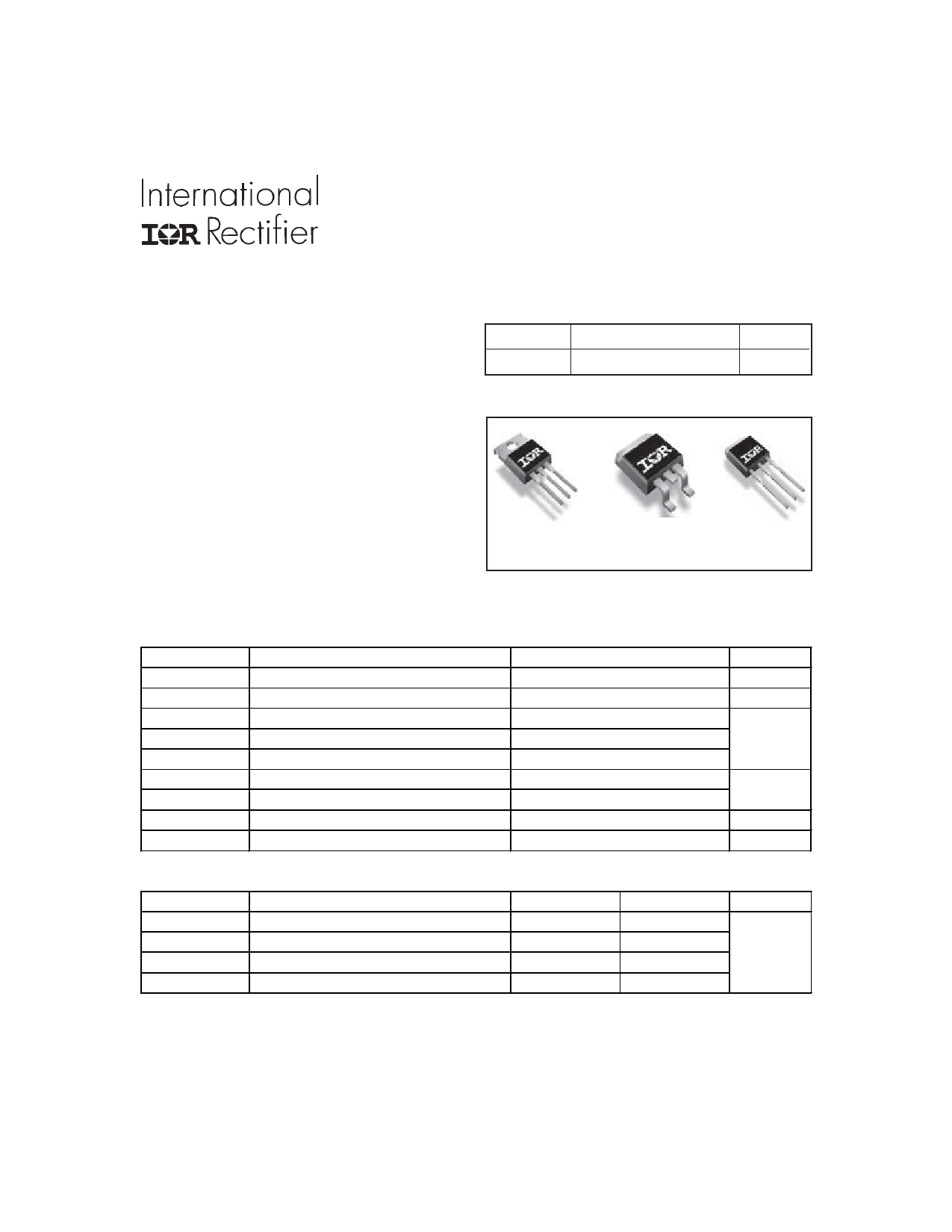

PD — 94184D l High Frequency Isolated DC-DC Converters with Synchronous Rectification l High Frequency Buck Converters for Computer Processor Power l 100% RG Tested VDSS 30V HEXFETPower MOSFET RDS(on) max (mW) ID 3.0@VGS = 10V 260A Benefits l Ultra-Low Gate Impedance l Very Low RDS(on) at 4.5V VGS l Fully Characterized Avalanche Voltage and Current D2Pak IRL3713S VDS Drain-Source Voltage VGS Gate-to-Source Voltage ID @ TC = 25°C ID @ TC = 100°C IDM PD @TC = 25°C PD @Tc = 100°C Continuous Drain Current, VGS @ 10V cContinuous Drain Current, VGS @ 10V Pulsed Drain Current TJ, TSTG Linear Derating Factor RθJC RqCS RθJA RθJA iParameter Junction-to-Case fCase-to-Sink, Flat, Greased Surface fiJunction-to-Ambient giJunction-to-Ambient (PCB Mount) Notes through are on page 11 www.irf.com 260h 180h h1040 330 |
|

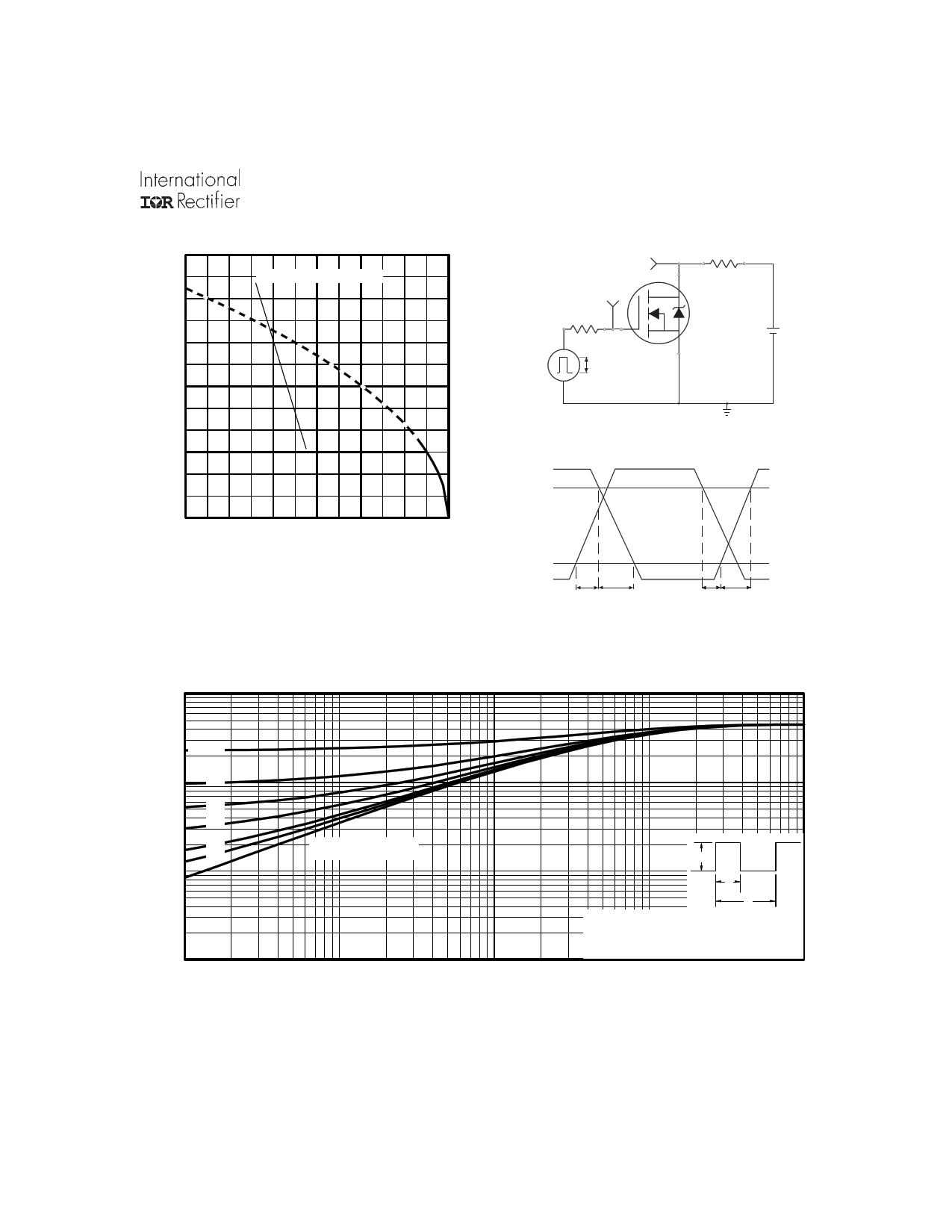

25 50 75 100 125 150 175 TC , Case Temperature ( °C) Fig 9. Maximum Drain Current Vs. Case Temperature VDS VGS RG RD D.U.T. Pulse Width ≤ 1 µs Duty Factor ≤ 0.1 % +-VDD Fig 10a. Switching Time Test Circuit VDS 90% VGS td(on) tr td(off) tf Fig 10b. Switching Time Waveforms 1 0.1 0.20 0.10 PDM t1 t2 0.0001 1. Duty factor D = t1 / t 2 2. Peak T J = P DM x Z thJC + TC 0.001 t1 , Rectangular Pulse Duration (sec) Fig 11. Maximum Effective Transient Thermal Impedance, Junction-to-Case www.irf.com Preview 5 Page |
IRL3713/S/L|
On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for IRL3713 electronic component. |
| Information | Total 11 Pages |
| Link URL | |
| Download |
Share Link :
Electronic Components Distributor
|
An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists. |
| SparkFun Electronics | Allied Electronics | DigiKey Electronics | Arrow Electronics |
| Mouser Electronics | Adafruit | Newark | Chip One Stop |
Как проверить мультиметром
TL431 нельзя проверить с помощью мультиметра, так как это не простой стабилитрон, а интегральная микросхема. Сопротивления между его выводами у разных производителей отличаются. Поэтому, для того чтобы убедится в её исправности обычно собирают простейшие схемы проверки.
Для проверки в схеме изображенной на рисунке слева, на вход подается 12 В. Если устройство исправно, то на выходе должно появится напряжение 4.9-5.0 В, а при замыкании кнопки S1 – 2.5 В. Мультиметр, в данном случае, нужен для измерения результатов тестирования.
TL431 можно также проверить в другой тестовой схеме со светодиодом (рисунок справа). При изменении сопротивления R2 потенциометра, на управляющем электроде появится 2.5 В. Диод должен скачкообразно перейти в светящееся состояние. Это будет означать то, что устройство исправно. Данный принцип работы можно использовать для создания индикатора разряда аккумулятора.
Основные параметры полевого n-канального транзистора IRL3713S
Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах полевого n-канального транзистора IRL3713S . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях.
Тип канала: n-каналСтруктура (технология):
| Pd max, мВт | Uds max, В | Udg max, В | Ugs max, В | Id max, мА | Tj max, °C | Fr (T on/of) | Ciss tip, пФ | Rds, Ом |
| 330000 | 30 | — | 20 | 1040000 | -55+175 | (Ton:16/Tof:40nS) | 5890 | 0,0026 |
Производитель: International RectifierСфера применения: Дополнительные параметры транзистора IRL3713S:
Корпус: TO-263; Rth: 0,45°C; Coss: 3130пФ; Crss: 630пФ; Qg: 75нКл; Qgs: 24нКл; Qgd: 37нКл; Trise: 160нc; Tfall: 57нc; Trr: 75нc;Условные обозначения описаны на странице «Теория».
Разделы справочника:
Добавить описание биполярного транзистора.Добавить описание полевого транзистора.Добавить описание биполярного транзистора с изолированным затвором.Поиск биполярного транзистора по основным параметрам.Поиск полевого транзистора по основным параметрам.Поиск БТИЗ (IGBT) по основным параметрам.Поиск транзистора по маркировке.Поиск корпуса электронного компонента. Узнать размеры транзистора.Добавить чертёж транзистора.Параметры транзисторов биполярных низкочастотных npn.Параметры транзисторов биполярных низкочастотных pnp.Параметры транзисторов биполярных высокочастотных npn.Параметры транзисторов биполярных высокочастотных pnp.Параметры транзисторов биполярных сверхвысокочастотных npn.Параметры транзисторов биполярных сверхвысокочастотных pnp.Параметры полевых транзисторов n-канальных.Параметры полевых транзисторов p-канальных.Параметры биполярных транзисторов с изолированным затвором (БТИЗ, IGBT).
Cправочник характеристик транзисторов ПАРАТРАН полезен опытным и начинающим радиолюбителям, профессионалам в сфере электроники, конструкторам, ученикам школ и студентам высших учебных заведений, где преподаются дисциплины по электронным приборам. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов, выпускаемых промышленностью. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба написать письмо.
Спасибо за терпение и сотрудничество.
Схемы включения TL431
Разберемся как работает TL431 на примере простейшей схемы стабилизации, состоящей из самого стабилитрона и одного резистора. К катоду подключается положительный, а к аноду отрицательный полюс питания. Для включения микросхемы, на её управляющий электрод подается опорное напряжение (Vref).
Если его значение будет больше 2.5 В, то стабилитрон почти сразу откроется и начнет пропускать через себя ток (IKA), которым можно запитать соответствующую нагрузку. Его значение будет расти вместе с повышением уровня Vin . IKA можно определить по формуле IKA = (Vin— Vref)/R. При этом, выходное напряжение схемы будет стабилизировано на уровне опорного (VКА = Vref), не превышающего 2.5 В и независимо от подаваемого на входе Vin.
Расчет параметрической схемы стабилизации
Для получения на выходе микросхемы большего по величине напряжения (вплоть до 36 В), к её управляющему электроду дополнительно подсоединяют резистивный делитель. Он состоит из двух резисторов (R1 и R2) подключаемых между катодом и анодом. В этом случае внутреннее сопротивление стабилитрона возрастает на (1 + R1/R2) раз.
Для расчета схемы стабилизации на TL431 необходимы начальные данные о входном(VIN) и выходном (VКА) напряжениях, а также токах: стабилизации (IKA) и нагрузки (IL). Имея эти данные можно рассчитать значения других электронных компонентов, представленных на рисунке ниже.
Выходное напряжение и номиналы сопротивлений связаны между собой следующей формулой VКА= Vref *(1 + R1/R2)+ Iref *R1. Где Vref = 2495 мВ и Iref = 2 мкА -это типовые величины, они указаны в электрических параметрах из даташит на устройство.
Сопротивление R1 также можно взять из datasheet. Чаще всего берут с номиналами от 10 до 30 кОм. Значение R1 ограничено небольшим опорным током (Iref = 2 мкА), которым часто пренебрегают для расчетов схем стабилизации на TL431. Поэтому для вычисления значения R2, без учета Iref, можно использовать следующую формулу R2=R1/((VКА/Vref)-1).
Регулировка напряжения стабилизации
Для построения схем с возможностью ручной регулировки напряжения на выходе, вместо обычного R1 ставят потенциометр. Номинал ограничительного резистора R, оказывающего сопротивление току на входе (IIN), рассчитывают по формуле R=(VIN-VКА)/ IIN. Здесь IIN = IKA+ IL.
Несмотря на достоинства микросхемы TL431, есть у неё и весьма существенный недостаток– это маленький ток в нагрузке, который она способна выдержать. Для решения этой проблемы в схему включают мощные биполярные или полевые транзисторы.
Примеры различных схем на основе стабилитрона TL431 можно посмотреть в следующем видео.
Применение TL431
Эта микросхема может использоваться в различных устройствах питания различной мощности. TL431 используется в производстве блоков питания, ЛБП, стабилизаторов напряжения и тока, и прочего.
Эта микросхема может служить обычным компаратором, но благодаря внутреннему опорному источника питания схемы с таким использованием TL431 значительно упрощаются. В таком случае на ней можно создать схему терморегулятора и прочих устройств для считывания сигналов с аналоговых датчиков. А так же может служить индикатором напряжения. В том числе и звуковым.
Но чаще всего оно применяется в качестве источника опорного питания в связке с другими микросхемами, так как выдает его очень стабильно. Существует множеством схем, где TL431 используется в связке с LM317 — другим популярным регулируемым стабилизатором.
Технические характеристики TL431
Рассмотрим максимально допустимые рабочие характеристики микросхемы. Если при его эксплуатации они будут превышены, то устройство неминуемо выйдет из строя. Продолжительная эксплуатация с параметрами, близкими к предельным значениям, также не допускается. Рассмотрим их подробней:
- катодное выходное напряжение (VKA), по отношению к выводу анода до 37 В;
- возможные значения токов: для непрерывного катодного на выходе (IKA) от –100 мА до 150 мА; для обратного на входе от -50 мА до 10 мА;
- типовой импеданс до 0,22 Ом;
- рассеиваемая мощность (для разных типов упаковки) PD: 0.8 Вт (SOT-89); 0,78 Вт (ТО-92); 0.75 Вт (SO-8); 0,33 Вт (SOT-23); 0,5 Вт (SOT-25);
- температура кристалла (TJ): рабочая: 0…+70 ОС; -40 … +125ОС (для некоторых автомобильных версий); максимальная (TJmax) до +150ОС;
- тепловое сопротивление корпуса RθJC: 97ОС/Вт (D); 156 ОС/Вт (LP); 28 ОС/Вт (KTP); 127ОС/Вт (P); 52ОС/Вт (PK); 149ОС/Вт (PW);
- температура хранения: -65… +150 ОС.
Рекомендуемые параметры эксплуатации
В рабочих условиях рекомендуемыми значениями использования TL413 являются: входное опорное напряжение (VREF) не более 36 В; катодный ток (IKA) должен быть в диапазоне от 1 до 100 мА; соблюдение температурных режимов использования. Стоит учитывать, что при IKA <5 мА данная микросхема может функционировать нестабильно. Ниже представлены электрические параметры устройства, замеренные при температуре ТА= 25°C.
Производители
Из-за своих хороших параметров, надежности и дешевизны, TL431 используется в различных технических решениях. Поэтому её производством занимаются многие зарубежных компаний. Существует даже полностью переведенный datasheet tl431 на русском от Texas Instruments (TI). А вот ссылки на некоторые даташит устройств продающихся в РФ: TI, ON Semiconductor, STMicroelectronics, Nexperia, HTC Korea, NXP Semiconductors. Есть еще изготовители этих изделий, но их трудно найти в российских магазинах. К ним относятся: Unisonic Technologies, Motorola, Fairchild Semiconductor, Diodes Incorporated, HIKE Electronics, Calogic, Sangdest Microelectronic (Nanjing), SeCoS Halbleitertechnologie GmbH, Hotchip Technology, Foshan Blue Rocket Electronics и др.
