Графические иллюстрации характеристик
Рис. 1. Зависимость времени задержки td и времени нарастания импульса tr от коллекторной нагрузки IC.
Характеристика снята при напряжении питания UCC = 125 В, температуре п/п структуры Tj = 25°C, и соотношении токов IC / IB = 5.
При измерении времени задержки td установлено напряжение смещения UBE(OFF) = 5 В.
Рис. 2. Зависимость времени сохранения ts и времени спадания импульса tf от величины коллекторной нагрузки IC.
Характеристика снята при напряжении питания UCC = 125 В, температуре п/п структуры Tj = 25°C, и соотношении токов IC / IB = 5.
Рис. 3. Зависимость статического коэффициента усиления hFE транзистора в схеме с общим эмиттером от величины коллекторной нагрузки IC.
Зависимость снята для различных значений температуры структуры Tj и напряжений коллектор-эмиттер UCE.
Рис. 4. Изменение падения напряжения на транзисторе UCE при изменении управляющего тока базы IB. Зависимости сняты при различных нагрузках IC и температуре структуры Tj = 25°C.
Рис. 5. Изменение напряжения насыщения на базовом переходе UBE(sat) при разных нагрузках IC и разных температурах структуры Tj. Соотношение токов IC / IB = 3.
Пунктиром показано изменение напряжения включения UBE(ON) при напряжении на коллекторе UCE = 2 В.
Рис. 6. Зависимость напряжения насыщения коллектор-эмиттер UCE(sat) от коллекторного тока IC при различных температурах и соотношении токов IC/ IB = 3.
Рис. 7. Область выключения транзистора. Зависимость коллекторного тока IC от напряжения база-эмиттер UBE.
Характеристика снята при разных температурах Tj структуры и напряжении коллектор-эмиттер UCE = 250 В.
FORWARD – напряжение база-эмиттер приложено в прямом направлении.
REVERS — напряжение база-эмиттер приложено в обратном направлении.
Рис. 8. Зависимости входной емкости Cib перехода эмиттер-база и выходной емкости Cob коллекторного перехода от величины обратного приложенного напряжения. Температура структуры Tj= 25°С.
Рис. 9. Область безопасной работы транзистора при резистивной нагрузке.
Предельные токи ограничены: значением максимального постоянного тока IC = 1,5 А и максимального импульсного тока ICM = 3,0 А.
При этих значениях тока разрушаются паяные соединения подводящих проводов со слоями п/п структуры. Показано штрихпунктирной линией.
Предельные напряжения ограничены максимальным рабочим напряжением UCEO(SUS) = 400 В.
Общее тепловое разрушение структуры наступает при превышении ограничений по току и напряжений, показанных пунктирной линией.
Сплошная линия обозначает ограничения, связанные с вторичным необратимым пробоем п/п структуры транзистора. Во всех режимах работы линии нагрузки транзистора (зависимости IC от напряжения коллектор-эмиттер UCE) не должны превышать обозначенных ограничений.
Рис. 10. Ограничение величины рассеиваемой мощности (нагрузки) транзистора при возрастании температуры окружающей среды Ta.
Характеристика снята для условий работы на резистивную нагрузку.
Рис. 11. Область безопасной работы транзистора с обратным смещением для случая с введенными ограничениями перенапряжений.
Предельное ограничение по напряжению (перенапряжению) UCLAMP = 700 В.
Величины напряжений обратного смещения UBE(OFF) соответственно 9 В, 5 В, 3 В и 1,5 В.
Характеристики построены для температуры структуры в пределах 100°С и при токе базы IB1 = 1 А.
Такая ОБР с обратным смещением характерна для схем работы транзистора на индуктивную нагрузку.
В этих режимах работы, линии нагрузки транзистора (зависимости IC от напряжения коллектор-эмиттер UCE) не должны превышать обозначенных ОБР ограничений.
IRL3103S Datasheet PDF — International Rectifier
| Part Number | IRL3103S | |
| Description | Power MOSFET ( Transistor ) | |
| Manufacturers | International Rectifier | |
| Logo | ||
|
There is a preview and IRL3103S download ( pdf file ) link at the bottom of this page. Total 10 Pages |
|
Preview 1 page
No Preview Available ! l Advanced Process Technology l Surface Mount (IRL3103S) l Low-profile through-hole (IRL3103L) l 175°C Operating Temperature l Fast Switching l Fully Avalanche Rated Description Advanced HEXFETPower MOSFETs from International Rectifier utilize advanced processing techniques to The D2Pak is a surface mount power package capable of accommodating die sizes up to HEX-4. It provides the D2Pak is suitable for high current applications because of its low internal connection resistance and can dissipate up to ID @ TC = 25°C ID @ TC = 100°C IDM PD @TC = 25°C VGS IAR EAR dv/dt TJ TSTG Parameter Continuous Drain Current, VGS @ 10V Continuous Drain Current, VGS @ 10V Pulsed Drain Current Power Dissipation Avalanche Current Repetitive Avalanche Energy Peak Diode Recovery dv/dt Operating Junction and RθJC RθJA Parameter HEXFETPower MOSFET D VDSS = 30V RDS(on) = 12mΩ ID = 64A S D2Pak IRL3103S 10 lbf•in (1.1N•m) Units W/°C V °C Typ. °C/W 1 |
|

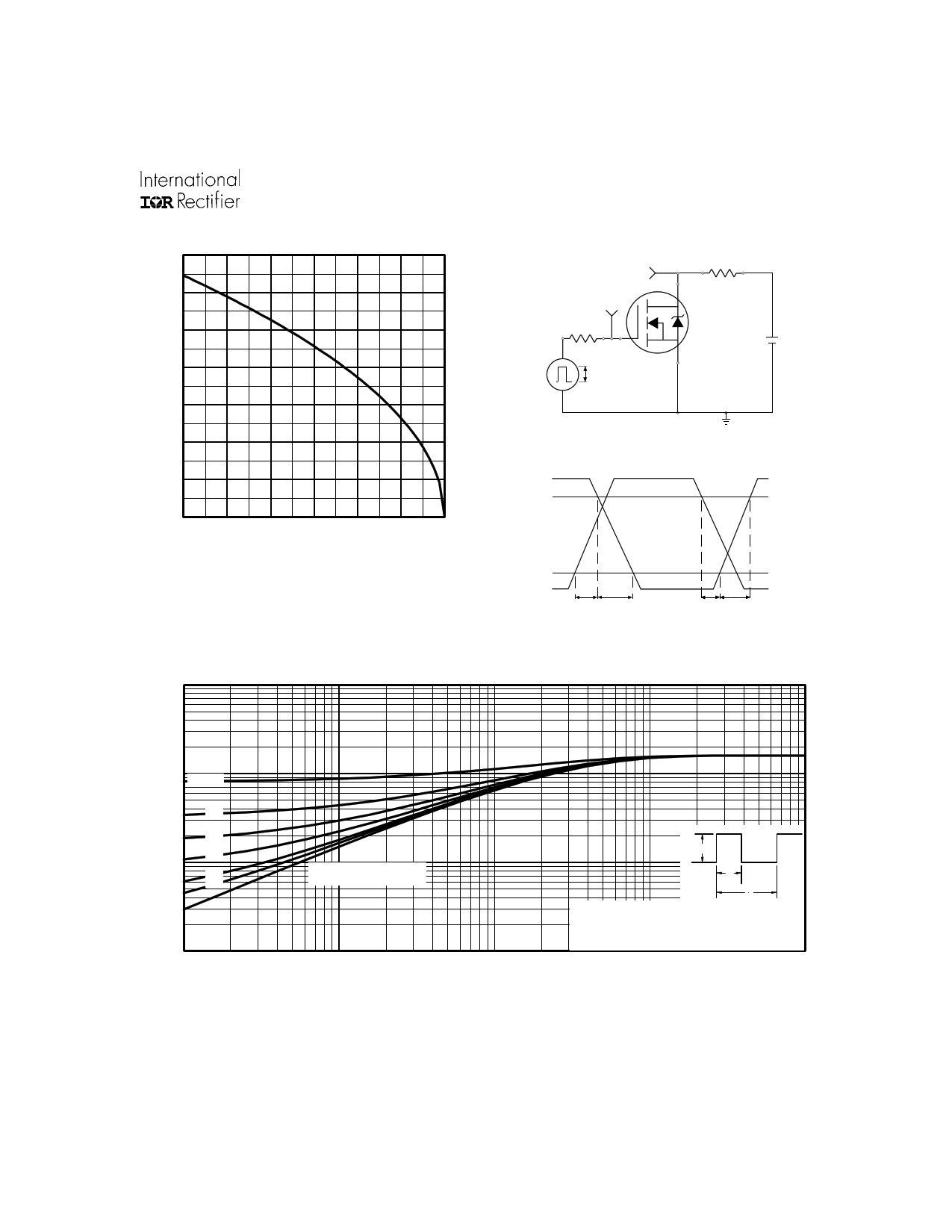

25 TC , Case Temperature ( °C) 175 Fig 9. Maximum Drain Current Vs. Case Temperature VDS VGS RG RD D.U.T. VGS Pulse Width ≤ 1 µs Duty Factor ≤ 0.1 % +-VDD Fig 10a. Switching Time Test Circuit VDS 90% VGS td(on) tr td(off) tf Fig 10b. Switching Time Waveforms 1 D = 0.50 0.20 SINGLE PULSE (THERMAL RESPONSE) PDM t1 t2 Notes: 1. Duty factor D = t1 / t 2 2. Peak T J = P DM x Z thJC + TC 0.0001 t1 , Rectangular Pulse Duration (sec) 0.1 Fig 11. Maximum Effective Transient Thermal Impedance, Junction-to-Case www.irf.com Preview 5 Page |
70
|
On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for IRL3103S electronic component. |
| Information | Total 10 Pages |
| Link URL | |
| Download |
Share Link :
Electronic Components Distributor
|
An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists. |
| SparkFun Electronics | Allied Electronics | DigiKey Electronics | Arrow Electronics |
| Mouser Electronics | Adafruit | Newark | Chip One Stop |
Подбор транзисторов в усилитель JLH
Выходные транзисторы
- Старые экземпляры, которые делались по меза-планарной технологии (2N3055), которую вытеснила эпитаксильно-паланарная современная (MJE3055) — очень музыкальные транзисторы.
- Несмотря на АЧХ, звук 2n3055 звонче и прозрачнее, но у 2sc3281 звук более приглушённый и ламповый, что ли. Видимо, сказывается распределение гармоник
- Самыми лучшими и стабильными в этом агрегате все-таки оказались MJ15024, MJ15003, 2N2773. Бэтта транзисторов выходного каскада при 4 Ом нагрузке должна быть не менее 120.
- Супер транзисторы — MJ15026, 15027 за 27 $ один, в Штатах 7 $.
Ну и моторолловский клон 2SC3281 — это MJL3281A, он по линейности Кус вообще рекордсмен. Практически прямая «полка», а спад беты начинается с 5-6 Ампер. По звуку лидируют MJL3281A (NPN) MJL1302A (PNP) как самые интегрально-линейные мощные биполярные транзисторы для ЗЧ.
Очень хороший результат дает параллельное включение на выходе 2-х 3-х транзисторов средней мощности 2sc5707, предварительно отобранных по бэтте (она у них очень высокая – до 560). Паяем по 2-3 транзистора на общую медную пластину, а потом ее крепим к радиатору через прокладку, паять лучше легкоплавким припоем пос-61.
В пластике (ТО-247) можно ставить MJE21193, 2CS5200, КТ8101 (в порядке ухудшения качества); В металле (ТО-3) можно MJ15003, MJ15024, 2N3055, КТ819ВМ, ГМ (в таком же порядке); Из наших — КТ908, КТ903, КТ808, КТ805, КТ803 (КТ908 на голову выше всех, из отечественных они самые лучшие).
Не применяйте MJL21294, эти транзисторы не для этого усилителя. Тем более при 4 Ом нагрузке. Вот в однотактном повторителе Игоря Семынина или усилителях с составными транзисторами на выходе им самое место. В усилителе по схеме JLH чем выше Кус выходных транзисторов и предвыходного — тем лучше. MJL-21194 сейчас лучшие для звука но не для Худа, в JLH можно применить MJ15003, но у них корпус неудобный, как и у 2N3055
Смотрел характеристики аппарата на таком комплекте транзисторов: Выходные высокочастотные 2sc5200 + драйверный каскад на вс550bp, входной транзистор bc109b. Искажения получились 0,02. 0,03 % при прекрасном меандре. При тех же условиях низкочастотные моторолы с невысокой бэтой дают искажения 0,08-0,1 % при сильно заваленном фронте меандра.
Схема с ВЧ транзисторами на выходе должна обязательно корректироваться от возбуждения установкой конденсаторов между базой и коллектором драйверного транзистора порядка 10-15 пФ и конденсатором емкостью 22-60 пФ параллельно резистору ООС R5 2,7 кОм. Если конденсатор ООС имеет номинал 470-680 мкФ, то делитель ООС 2,7 кОм/240 Ом лучше уменьшить до 1,2 кОм/120 Ом, что даст меньшие искажения и большую устойчивость.
Современные транзисторы проигрывают винтажным по качеству воспроизведения НЧ. Я считаю, что 2SA1943, 2SC5200 обеспечивают лучшее звучание, чем MJ15003, 15004 или MJ15024, 25.
MJL21194 сочетают в себе плюсы: плоский удобный для монтажа корпус и узкую полосу в 4-6,5 МГц. Правда они имеют два «минуса» — высокую стоимость и маленький коэффициент усиления. Мощные современные транзисторы с ft>30MHz ставить не рекомендуются — будет возбуд. Старые НЧ транзисторы лучше себя ведут, чем новодельные ВЧ. В этом смысле стоит попробовать наши Кт805-Кт819
У транзисторов серий: MJ, MJL, MJW – 21193, 21194, 21195, 21196… применена медная металлизация на поверхности кристалла для формирования вывода базы, что выравнивает температуру поверхности кристалла, улучшает распределение тока по площади кристалла и расширяет ОБР, особенно в области высоких напряжений.
Драйверный транзистор
Перепробовал множество транзисторов в драйвере, лучшие результаты показал 2sc2240, что закономерно т.к. у него 300-700 бэтта, при прекрасной линейности тока коллектора в диапазоне 1,0-50 мА и малая емкость 3 пФ, приклеиваем к нему медную пластинку получаем превосходный драйвер средней мощности = Ибуки
Если у вас выходные транзисторы с большой бэттой, то ток от драйверного транзистора нужен не очень большой 15-25 мА, так что не нужно туда ставить тупой конский транзистор. Из советских неплох кт602Б, но его нужно отбирать с бетой при токе 20-30 мА не менее 200.
Маломощный предвыходной транзистор показывает намного лучшие результаты по качеству меандра и искажениям чем BD139 и такие же «среднемощные» из-за более линейных характеристик при токах 10-30 мА, высокого h21э и малых межэлектродных емкостей. Особенно хорош прирост качества в классической схеме 1969 года.
Схемы тестирования временных параметров транзистора
Диаграмма входного сигнала.
Схема измерения при резистивной нагрузке.
Параметры режима:
UCC = 125 В. RC = 125 Ом. RB = 47 Ом. D1 диод 1N5820 или подобный. SCOPE – осциллограф “Tektronics 475” или подобный
tr, tf ˂ 10 нс; скважность ≤ 1%
Схема измерений с параметрами элементов при индуктивной нагрузке транзистора.
Входной сигнал: прямоугольный импульс с амплитудой 5 В и протяженностью фронтов tr и tf не более 10 нс
Скважность импульсов 10%. Протяженность импульса подбирается из требуемой величины коллекторного тока IC
UCC подбирается из требуемой величины IC. RB подбирается из требуемой величины IB1. Диод MR826 выбирается на напряжение 1 кВ. Напряжение ограничения UCLAMP = 300 В.
Диаграммы выходных токов и напряжений.
На рисунке:
- tf CLAMPED – время спадания импульса тока при ограничении напряжения на уровне UCLAMPED.
- IC(PK) максимальное достижимое значение тока, по которому подбираются значение UCC и длительность входного импульса.
Расчетные формулы: t1 = L × IC(PK) / UCC; t2 = L × IC(PK) / UCLAMP.
