Irl2203n pdf даташит

Irl2203n

 - параметры транзистора mosfet, его аналоги, datasheet - справочник транзисторов

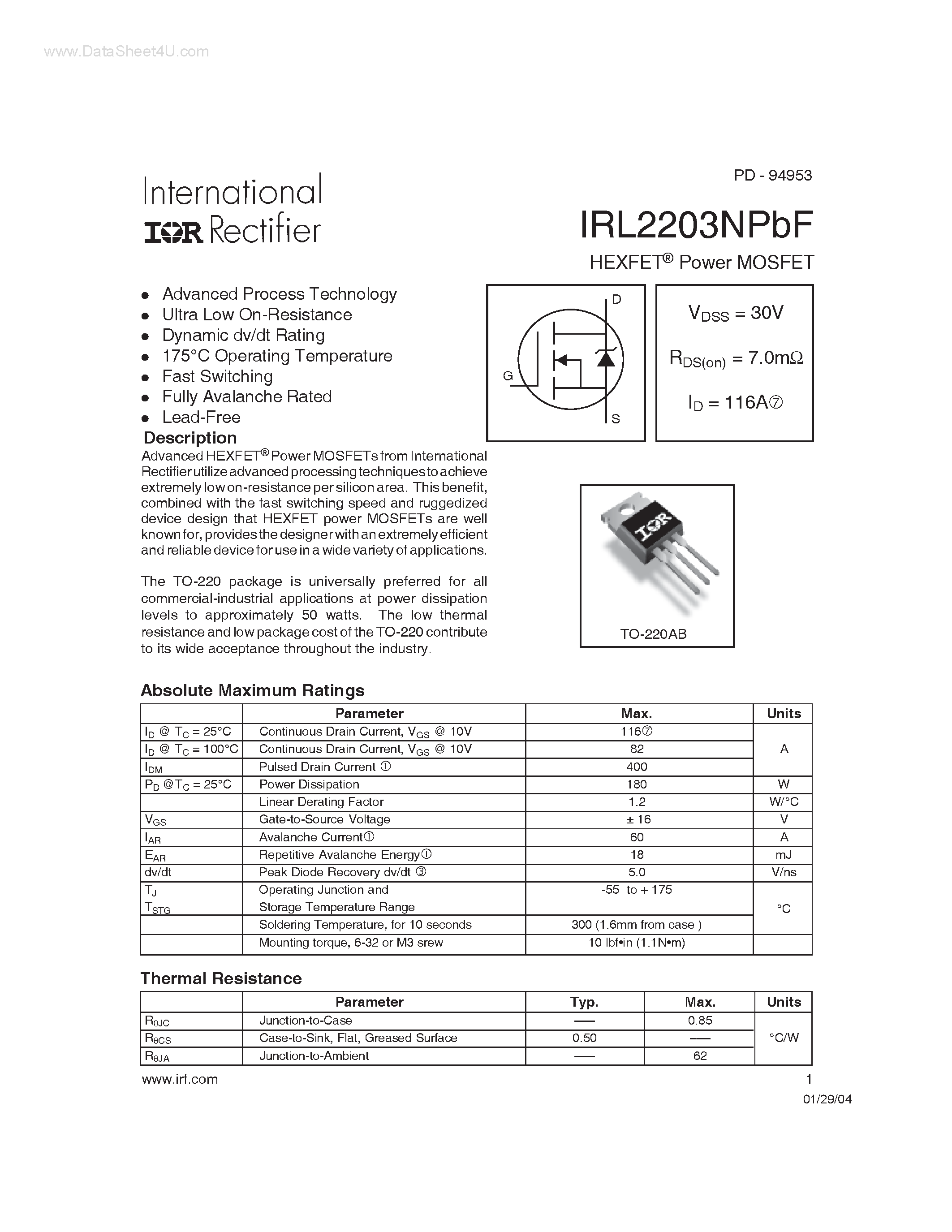

IRL2203N Datasheet PDF — International Rectifier

Part Number IRL2203N
Description Power MOSFET ( Transistor )
Manufacturers International Rectifier
Logo

There is a preview and IRL2203N download ( pdf file ) link at the bottom of this page.

Total 8 Pages

Preview 1 page

No Preview Available !

l Advanced Process Technology

l Ultra Low On-Resistance

l Dynamic dv/dt Rating

l 175°C Operating Temperature

l Fast Switching

l Fully Avalanche Rated

G
Description

Advanced HEXFETPower MOSFETs from International

Rectifier utilize advanced processing techniques to achieve
extremely low on-resistance per silicon area. This benefit,
combined with the fast switching speed and ruggedized
device design that HEXFET power MOSFETs are well
known for, provides the designer with an extremely efficient
and reliable device for use in a wide variety of applications.
The TO-220 package is universally preferred for all
commercial-industrial applications at power dissipation
levels to approximately 50 watts. The low thermal
resistance and low package cost of the TO-220 contribute
to its wide acceptance throughout the industry.
Absolute Maximum Ratings

ID @ TC = 25°C

ID @ TC = 100°C

IDM

PD @TC = 25°C

VGS

IAR

EAR

dv/dt

TJ

TSTG

Parameter

Continuous Drain Current, VGS @ 10V

Continuous Drain Current, VGS @ 10V

Pulsed Drain Current

Power Dissipation
Linear Derating Factor
Gate-to-Source Voltage

Avalanche Current

Repetitive Avalanche Energy

Peak Diode Recovery dv/dt

Operating Junction and
Storage Temperature Range
Soldering Temperature, for 10 seconds
Mounting torque, 6-32 or M3 srew
Thermal Resistance

RθJC

RθCS

RθJA

Parameter
Junction-to-Case
Case-to-Sink, Flat, Greased Surface
Junction-to-Ambient
www.irf.com
PD — 91366

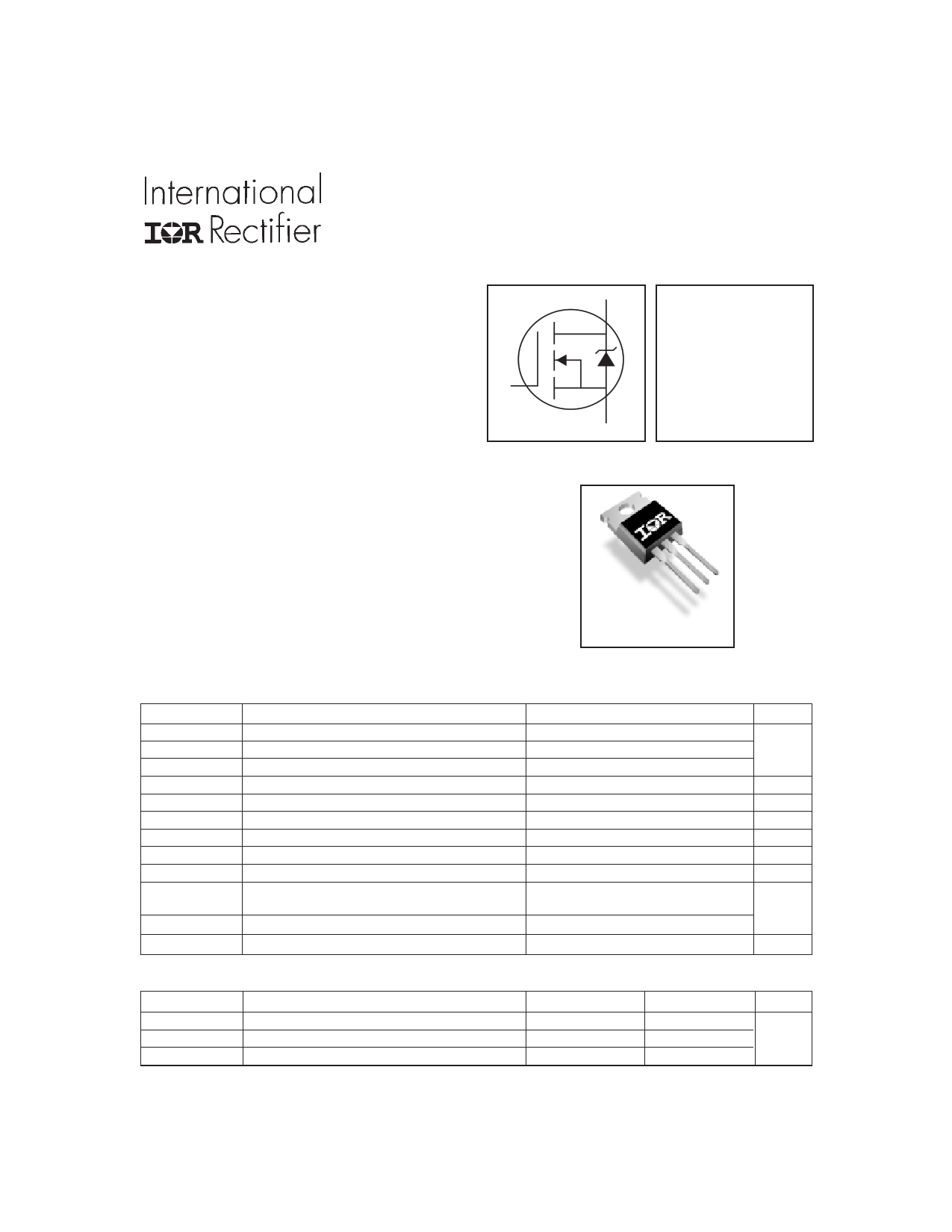

IRL2203N

HEXFETPower MOSFET

D

VDSS = 30V

RDS(on) = 7.0mΩ

ID = 116A

S
TO-220AB
Max.

116

82
400
180
1.2
± 16
60
18
5.0
-55 to + 175
300 (1.6mm from case )
10 lbf•in (1.1N•m)
Units
A
W
W/°C
V
A
mJ
V/ns
°C
Typ.
–––
0.50
–––
Max.
0.85
–––
62
Units
°C/W
1
3/16/01

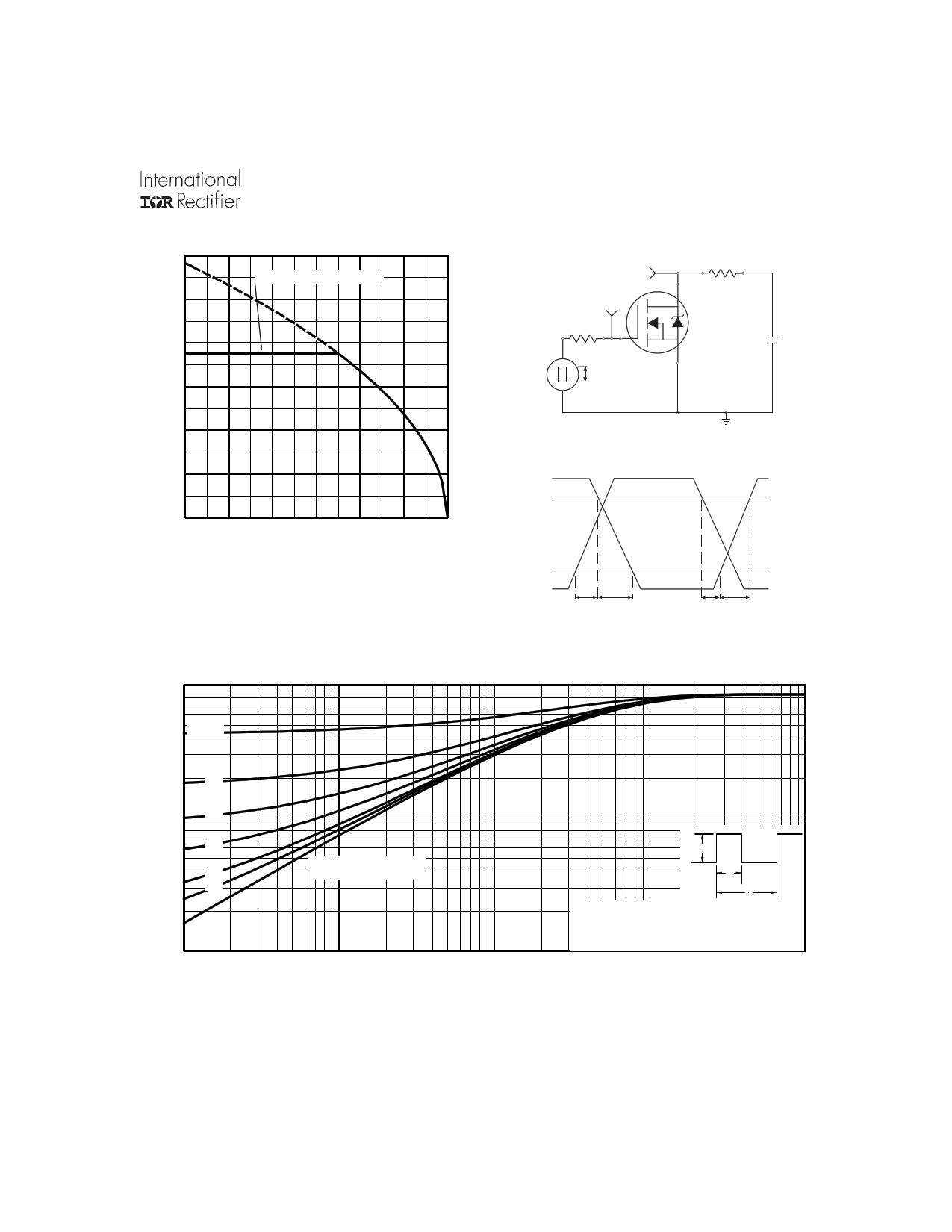

IRL2203N
120
LIMITED BY PACKAGE
100
80
60
40
20

25 50 75 100 125 150 175

TC , Case Temperature ( °C)

Fig 9. Maximum Drain Current Vs.

Case Temperature
1
D = 0.50

VDS

VGS

RG

RD

D.U.T.

VGS

Pulse Width ≤ 1 µs

Duty Factor ≤ 0.1 %

+-VDD

Fig 10a. Switching Time Test Circuit

VDS

90%
10%

VGS

td(on) tr

td(off) tf

Fig 10b. Switching Time Waveforms

0.20

0.1 0.10

0.05
0.02
0.01
0.01
0.00001
SINGLE PULSE
(THERMAL RESPONSE)

PDM

t1

t2

Notes:

1. Duty factor D = t1 / t 2

2. Peak T J = P DM x Z thJC + TC

0.0001
0.001
0.01

t1 , Rectangular Pulse Duration (sec)

0.1

Fig 11. Maximum Effective Transient Thermal Impedance, Junction-to-Case

www.irf.com
5
