Параметры полевого транзистора irl3705n. интернет-справочник паратран.

L3705N Datasheet PDF — International Rectifier

Part Number L3705N
Description IRL3705N
Manufacturers International Rectifier　
Logo 　

There is a preview and L3705N download ( pdf file ) link at the bottom of this page.

Total 8 Pages

Preview 1 page

No Preview Available !

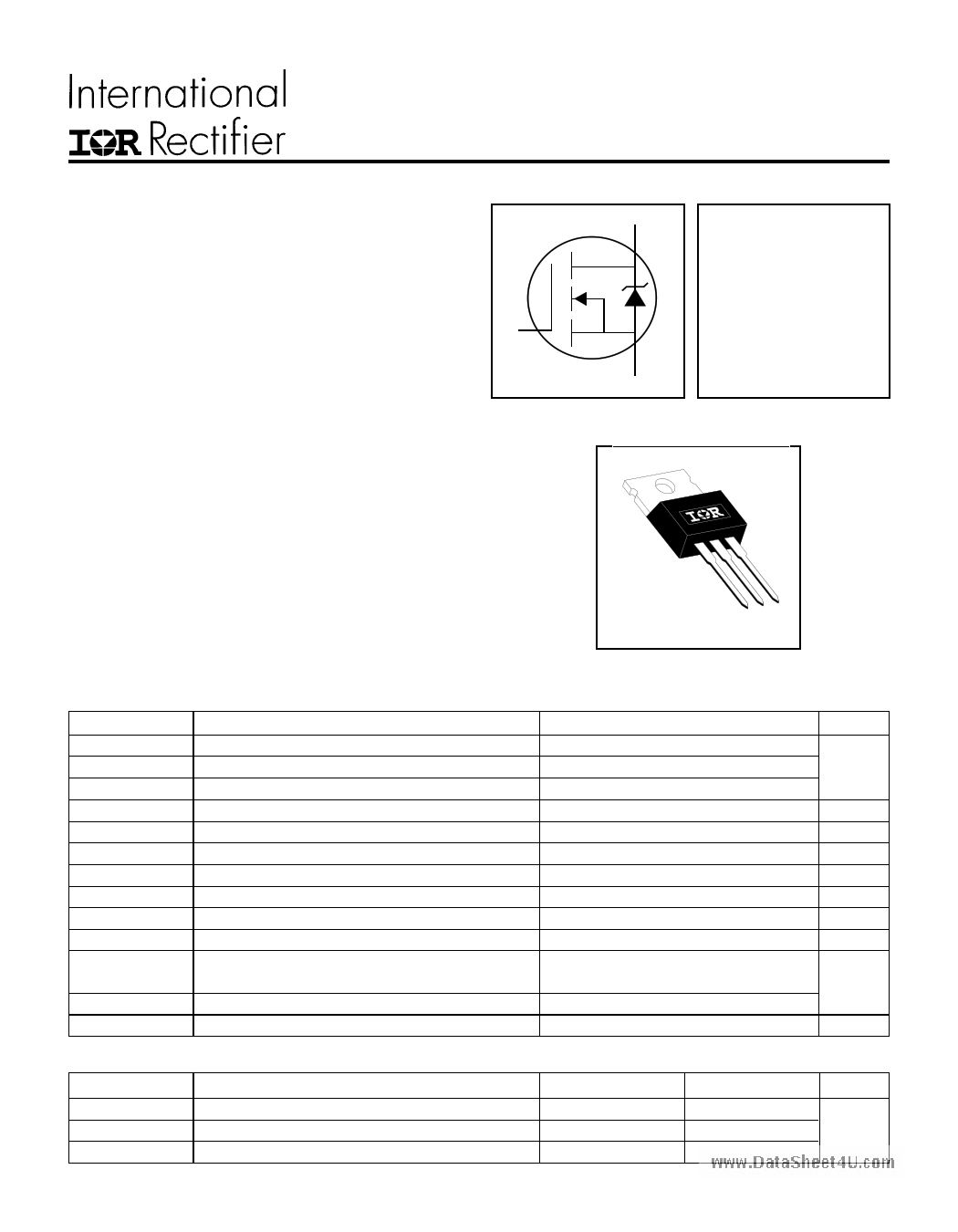

www.DataSheet4U.com

l Logic-Level Gate Drive

l Advanced Process Technology

l Dynamic dv/dt Rating

l 175°C Operating Temperature

l Fast Switching

l Fully Avalanche Rated

Description
Fifth Generation HEXFETs from International Rectifier
utilize advanced processing techniques to achieve
extremely low on-resistance per silicon area. This
benefit, combined with the fast switching speed and
ruggedized device design that HEXFET Power
MOSFETs are well known for, provides the designer
with an extremely efficient and reliable device for use
in a wide variety of applications.
The TO-220 package is universally preferred for all
commercial-industrial applications at power dissipation
levels to approximately 50 watts. The low thermal
resistance and low package cost of the TO-220
contribute to its wide acceptance throughout the
industry.
Absolute Maximum Ratings

ID @ TC = 25°C

ID @ TC = 100°C

IDM

PD @TC = 25°C

VGS

EAS

IAR

EAR

dv/dt

TJ

TSTG

Parameter

Continuous Drain Current, VGS @ 10V

Continuous Drain Current, VGS @ 10V

Pulsed Drain Current

Power Dissipation
Linear Derating Factor
Gate-to-Source Voltage

Single Pulse Avalanche Energy

Avalanche Current

Repetitive Avalanche Energy

Peak Diode Recovery dv/dt

Operating Junction and
Storage Temperature Range
Soldering Temperature, for 10 seconds
Mounting torque, 6-32 or M3 srew
Thermal Resistance

RθJC

RθCS

RθJA

Parameter
Junction-to-Case
Case-to-Sink, Flat, Greased Surface
Junction-to-Ambient

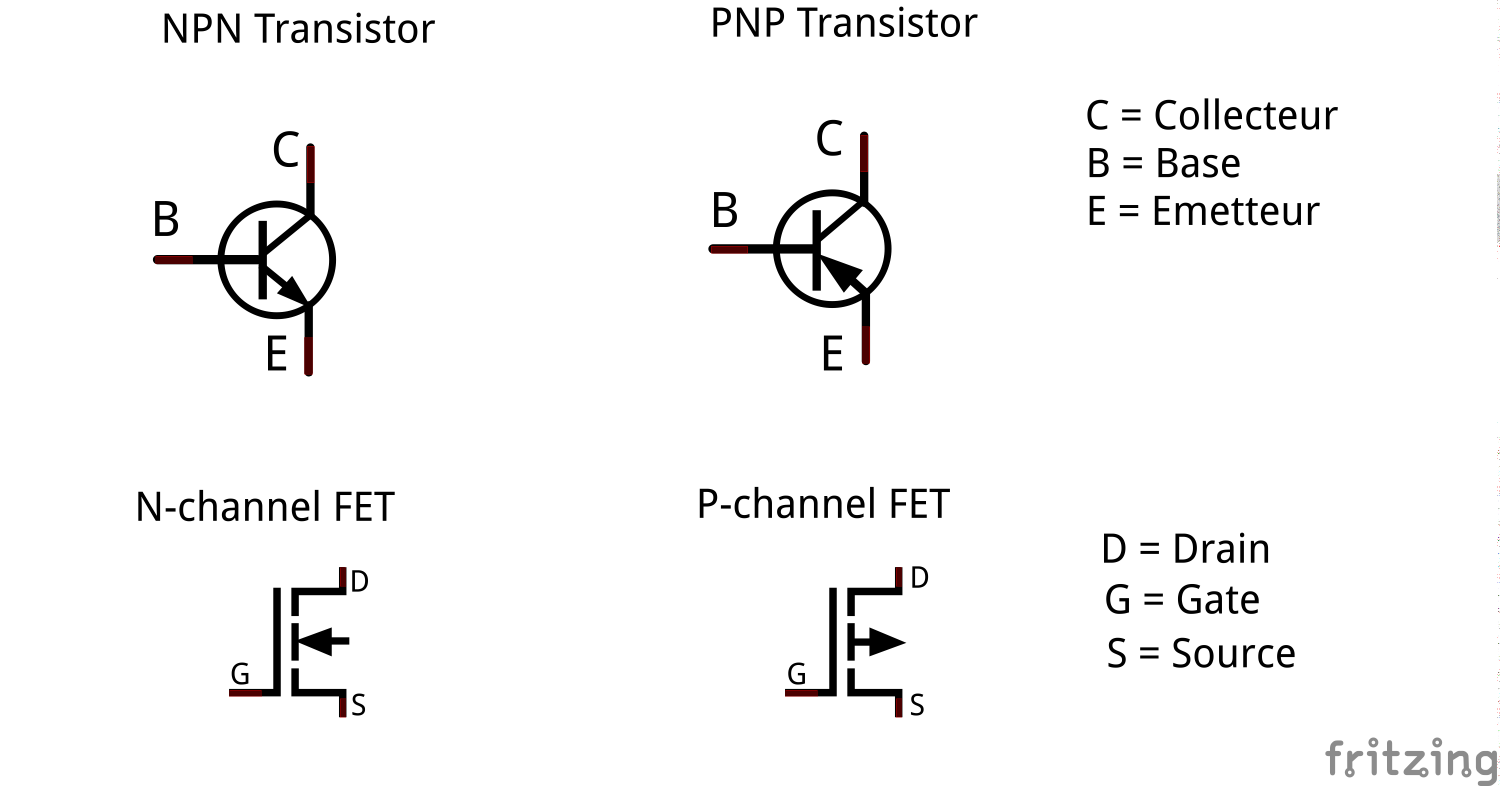

G
PD — 9.1370C
IRL3705N

HEXFETPower MOSFET

D

VDSS = 55V

RDS(on) = 0.01Ω

ID =89A

S
TO-220AB
Max.

89

63
310
170
1.1
± 16
340
46
17
5.0
-55 to + 175
300 (1.6mm from case )
10 lbf•in (1.1N•m)
Typ.
–––
0.50
–––
Max.
0.90
–––
62
Units
A
W
W/°C
V
mJ
A
mJ
V/ns
°C
Units
°C/W
8/25/97

www.DataSheet4U.com

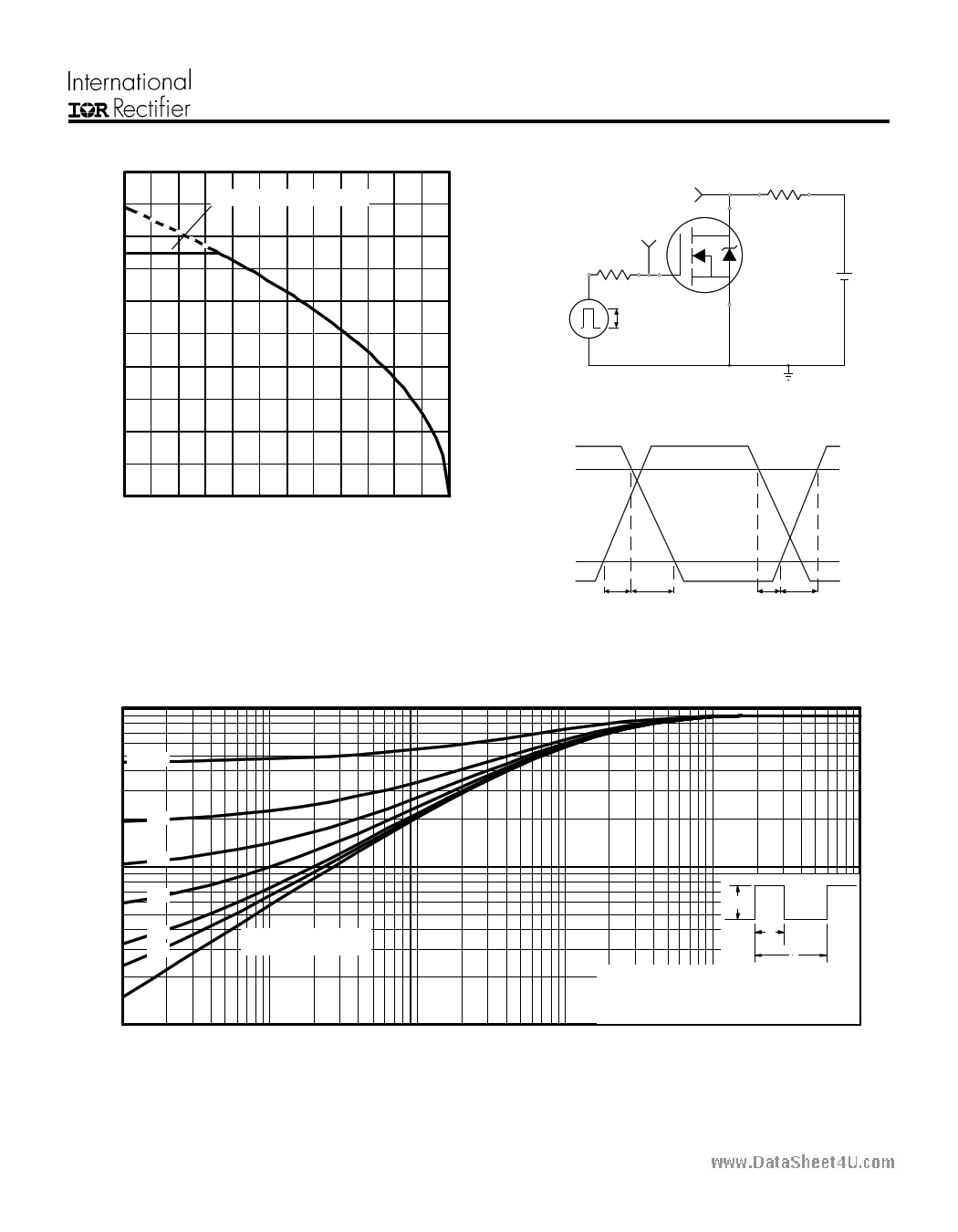

IRL3705N
100
LIMITED BY PACKAGE
80
60
40
20

25 50 75 100 125 150 175

TC , Case Temperature ( °C)

Fig 9. Maximum Drain Current Vs.

Case Temperature

VDS

VGS

RG

RD

D.U.T.
5.0V

Pulse Width ≤ 1 µs

Duty Factor ≤ 0.1 %

+-VDD

Fig 10a. Switching Time Test Circuit

VDS

90%
10%

VGS

td(on) tr

td(off) tf

Fig 10b. Switching Time Waveforms

1
D = 0.50
0.20
0.10
0.1
0.05
0.02
0.01
0.01
0.00001

PDM

SINGLE PULSE
(THERMAL RESPONSE)

t1

t2

Notes:

1. Duty factor D = t1 / t 2

2. Peak T J = P DM x Z thJC + TC

0.0001
0.001
0.01

t1, Rectangular Pulse Duration (sec)

0.1
1

Fig 11. Maximum Effective Transient Thermal Impedance, Junction-to-Case


Preview 5 Page

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for L3705N electronic component.
Information Total 8 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics
Mouser Electronics Adafruit Newark Chip One Stop

Применение и особенности использования

Транзистор IRL3705N широко используется в различных схемах и устройствах благодаря своим высоким характеристикам и надежности. Его применение может быть найдено в следующих областях:

  • Источники питания: транзистор IRL3705N может использоваться для управления высокими токами в источниках питания, обеспечивая стабильную работу и защиту от перегрузок.
  • Импульсные блоки питания: благодаря высокой быстродействию и низкому сопротивлению, транзистор IRL3705N идеален для применения в импульсных блоках питания, где требуется эффективное переключение высоких токов.
  • Аудиоусилители: с его высокой частотой переключения и низкими потерями мощности, транзистор IRL3705N подходит для использования в аудиоусилителях, обеспечивая высокое качество звука.
  • Медицинское оборудование: благодаря своей надежности и долговечности, транзистор IRL3705N может использоваться в медицинском оборудовании для обеспечения безопасного и стабильного функционирования.

Особенности использования транзистора IRL3705N также следует учитывать:

  • Охлаждение: из-за высокого потребления мощности, транзистор IRL3705N может нагреваться. Поэтому рекомендуется предусмотреть эффективную систему охлаждения для поддержания нормальной работы и повышения срока службы.
  • Применение защиты: при работе с транзистором IRL3705N рекомендуется использовать дополнительные схемы защиты, такие как предохранители или схемы обратной полярности, чтобы предотвратить повреждение транзистора в случае возникновения нештатных ситуаций.
  • Соблюдение допустимых параметров: для надежной работы транзистора IRL3705N необходимо соблюдать его допустимые значения напряжения, тока и температуры, указанные в технической документации.

С учетом этих применений и особенностей использования, транзистор IRL3705N является универсальным и надежным компонентом, который может использоваться в широком диапазоне устройств и оборудования.
