Транзистор irfp460: характеристики, datasheet, аналоги

Технические характеристики

Чтобы спроектировать надёжное устройство или подобрать замену для вышедшего из строя транзистора нужно в первую очереди знакомиться с предельными техническими значениями. Их превышение может привести у поломке устройства. Обычно измерение их происходит при 25ОС. Для IRFP460 эти характеристики следующие:

  • напряжение действующее между стоком и истоком VDS = 500 В;
  • напряжение действующее между затвором и истоком VGS = ±20 В;
  • постоянный ток иекущий через сток:
    • при температуре +25ОС ID = 20 А;
    • при температуре +100ОС ID = 13 А;
  • пиковый ток стока I = 80 А;
  • коэффициент линейного снижения мощности 2,2 Вт/ ОС;
  • энергия лавинного импульса EAS = 960 мДж;
  • повторяющийся лавинный ток IAR = 20 А;
  • повторяющаяся лавинная энергия EAR = 28 мДж;
  • мощность PD = 280 Вт;
  • диапазон температур TJ = -55 ОC … +175ОC;

Паять можно при температуре жала на более 300 ОС, на расстоянии до 1,6 мм от корпуса, на протяжении 10 с.

Электрические характеристики также важны, так как по ним можно судить о возможностях устройства. Они разбиты производителями на три категории: статические, динамические и канальные. Условия, при которых производилось тестирование, приведены в отдельной колонке «Режимы измерения».

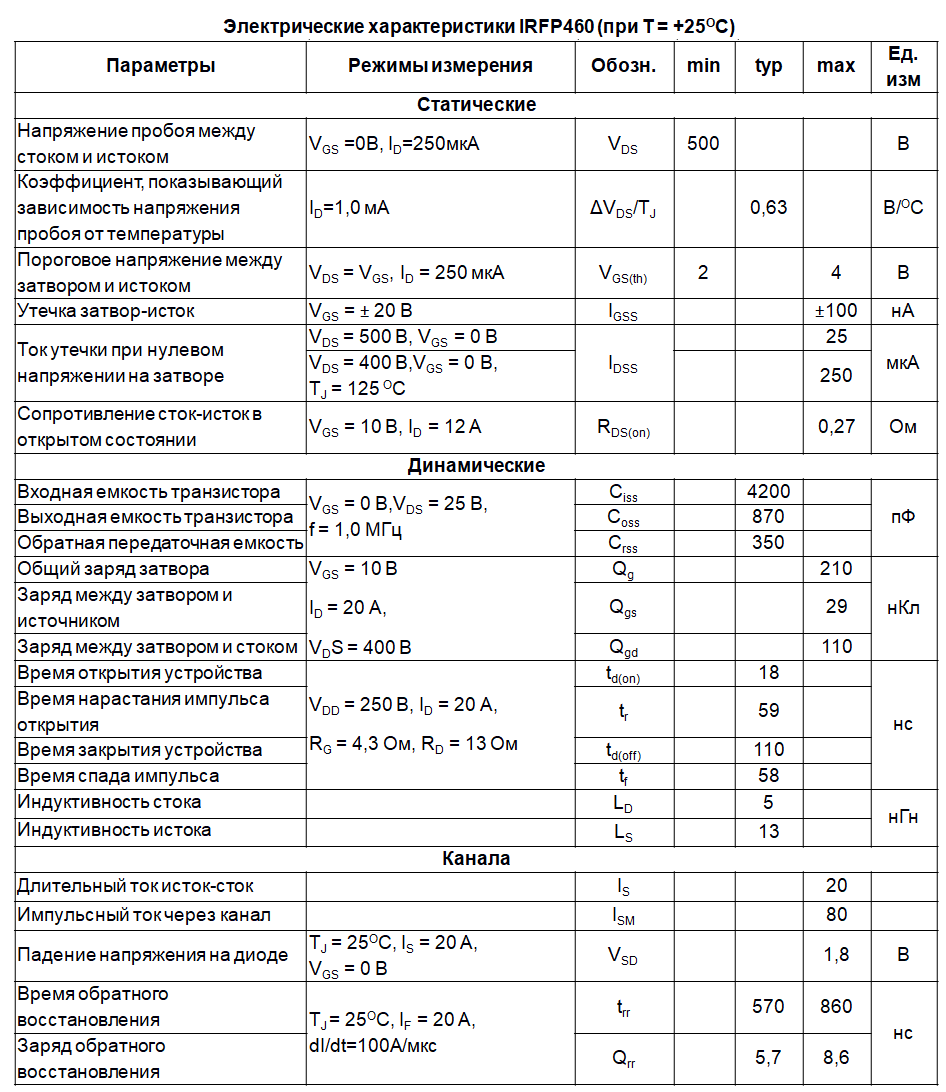

Электрические характеристики IRFP460 (при Т = +25ОC)
Параметры Режимы измерения Обозн. min typ max Ед. изм
Статические
Напряжение пробоя между стоком и истоком VGS =0В

ID=250мкА

VDS 500 В
Коэффициент, показывающий зависимость напряжения пробоя от температуры ID=1,0 мА ΔVDS/TJ 0,63 В/ОС
Пороговое напряжение между затвором и истоком VDS = VGS

ID = 250 мкА

VGS(th) 2 4 В
Утечка затвор-исток VGS = ± 20 В IGSS ±100 нА
Ток утечки при нулевом напряжении на затворе VDS = 500 В, VGS = 0 В IDSS 25 мкА
VDS = 400 В,

VGS = 0 В,

TJ = 125 ОC

250
Сопротивление между стоком и истоком в открытом состоянии VGS = 10 В

ID = 12 A

RDS(on) 0,27 Ом
Динамические
Входная емкость транзистора VGS = 0 В,

VDS = 25 В,

f = 1,0 МГц

Ciss 4200 пФ
Выходная емкость ранзистора Coss 870
Обратная передаточная емкость Crss 350
Общий заряд затвора VGS = 10 В

ID = 20 А,

VDS = 400 В

Qg 210 нКл
Заряд между затвором и источником Qgs 29
Заряд между затвором и стоком Qgd 110
Время открытия устройства VDD = 250 В,

ID = 20 А,

RG = 4,3 Ом,

RD = 13 Ом

td(on) 18 нс
Время нарастания импульса открытия tr 59
Время закрытия устройства td(off) 110
Время спада импульса tf 58
Индуктивность стока LD 5 нГн
Индуктивность истока LS 13
Канала
Длительный ток исток-сток IS 20
Импульсный ток через канал ISM 80

Падение напряжения на диоде

TJ = 25ОC

IS = 20 A

VGS = 0 В

VSD 1,8 В
Время обратного восстановления TJ = 25ОC,

IF = 20 A

dI/dt=100A/мкс

trr 570 860 нс
Заряд обратного восстановления Qrr 5,7 8,6

Электрические параметры

Стоит учитывать, что даже кратковременное превышение значений указанных выше величин может привести к порче изделия. Для того, чтобы оно прослужило стабильно долгие годы, необходимо предусмотреть 30% запас от максимальных значений, а также отвод тела от корпуса посредством радиатора. Ниже приведены электрические параметры транзистора, при тестовых (номинальных) режимах эксплуатации.

Транзистор выделяется довольно низким сопротивлением открытого канала Rds(on) (до 0,27 Ом) по сравнению с более ранними версиями подобных устройств.

Аналоги

У IRFP460 есть достойный аналог. Чаще всего вместо него рекомендуют установить относительно недорогой транзистор STW20NK50Z (STM) или более мощный SPW20N60C3 (Infineon Technologies). Оба устройства исполнены в корпусе ТО-247 и имеют похожую распиновку. Полностью идентичным также является SiHFP460 (Vishay).

В настоящее время существуют обновлённые версии транзистора IRFP460LC и IRFP460A от компании Vishay. Они имеет сравнительно лучшие характеристики относительно рассматриваемого, но по основным параметрам почти ничем не отличаются. Например, оба выдерживают более высокое напряжение между стоком-истоком (VGS до 30 В), имеют сниженную выходную/входную/проходную ёмкость и заряд затвора.

Цоколёвка

IRFP460 выполнен в усиленном корпусе TO-247, который применяется там, где высокие уровни мощности не допускают использование универсального ТО-220, и немного превосходит более раннюю версию ТО-218. Для крепления его на радиатор имеется специальное изолированное отверстием в центре. Если смотреть на маркировку (рисунок ниже), то слева направо находятся выводы: затвора (З), стока (С) и истока (И).

Устройство не содержит свинца (Pb-free), о чём указанно в самом начале технического описания (datasheet). Допускается его монтаж на плату с помощью дешёвых оловянно-свинцовых припоев, никак не влияющих на последующую работу изделия в целом. Этим моментом пользуются производители, везущие свою продукцию в страны, где пока не требуется выполнение стандартов по соблюдению экологических норм.
