IRFP4227 Datasheet (PDF)

..1. Size:296K international rectifier irfp4227pbf.pdf

PD — 97070AIRFP4227PbFPDP SWITCHFeaturesKey Parametersl Advanced Process TechnologyVDS max 200 Vl Key Parameters Optimized for PDP Sustain, Energy Recovery and Pass Switch Applications VDS (Avalanche) typ. 240 Vl Low EPULSE Rating to Reduce PowermRDS(ON) typ. @ 10V 21 Dissipation in PDP Sustain, Energy RecoveryIRP max @ TC= 100C 130 A and Pass Switch Applications

..2. Size:296K infineon irfp4227pbf.pdf

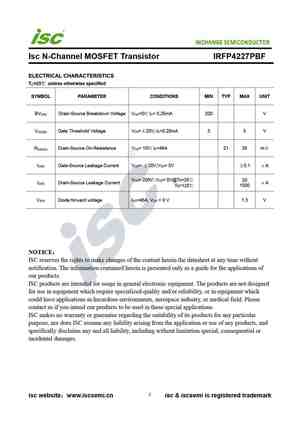

..3. Size:212K inchange semiconductor irfp4227pbf.pdf

INCHANGE SemiconductorIsc N-Channel MOSFET Transistor IRFP4227PBFFEATURESWith TO-247 packagingUninterruptible power supplyHigh speed switchingHard switched and high frequency circuits100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSSwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)

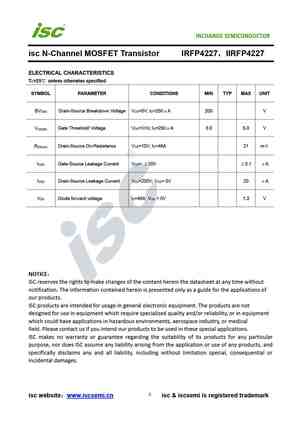

..4. Size:242K inchange semiconductor irfp4227.pdf

isc N-Channel MOSFET Transistor IRFP4227IIRFP4227FEATURESStatic drain-source on-resistance:RDS(on)21mEnhancement mode:100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONHigh Repetitive Peak Current Capability for Reliable OperationShort fall & Rise Times For Fast SwitchingABSOLUTE MAXIM

7.1. Size:300K international rectifier irfp4228pbf.pdf

PD — 97229AIRFP4228PbFPDP SWITCHFeaturesl Advanced Process Technology Key Parametersl Key Parameters Optimized for PDP VDS min150 V Sustain, Energy Recovery and PassVDS (Avalanche) typ.180 V Switch ApplicationsRDS(ON) typ. @ 10V m12l Low EPULSE Rating to Reduce PowerIRP max @ TC= 100C170 A Dissipation in PDP Sustain, EnergyTJ max175 C Recovery and Pass

7.2. Size:301K international rectifier irfp4229pbf.pdf

PD — 97079BIRFP4229PbFPDP SWITCHFeaturesKey Parametersl Advanced Process TechnologyVDS min250 Vl Key Parameters Optimized for PDP Sustain, Energy Recovery and Pass Switch Applications VDS (Avalanche) typ.300 Vl Low EPULSE Rating to Reduce PowerRDS(ON) typ. @ 10V m38 Dissipation in PDP Sustain, Energy RecoveryIRP max @ TC= 100C87 A and Pass Switch Applications

7.3. Size:301K infineon irfp4229pbf.pdf

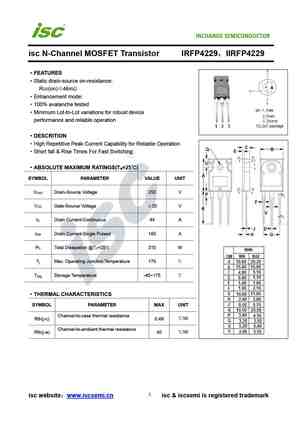

7.4. Size:242K inchange semiconductor irfp4229.pdf

isc N-Channel MOSFET Transistor IRFP4229IIRFP4229FEATURESStatic drain-source on-resistance:RDS(on)46mEnhancement mode:100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONHigh Repetitive Peak Current Capability for Reliable OperationShort fall & Rise Times For Fast SwitchingABSOLUTE MAXIM

Проверка мультиметром

Большинство полевых n-канальных mosfet можно проверить обычным мультиметром. Сначала проверяют работу, так называемого паразитного диода между выводами стока (D) и истока (S). Затем проводится проверка открытия и закрытие мосфета путем одновременного, кратковременного касания щупами мультиметра контактов «S» и затвора (G). Если при такой подаче плюса на вывод «G» транзистор открывается, а между его выводами «D» — «S» появляется короткое замыкание (в обоих направлениях, несмотря на наличие паразитного диода), то он считается рабочим. Соответственно, если не открывается, то он считается нерабочим.

Для проверки irf740 одним мультиметром не обойтись, так для его открытия требуется напряжение на затворе не менее 4-5 вольт, а мультиметр способен выдать не более 0,3. Поэтому при проверке необходимо запастись источникам питания, например обычной кроной. Кратковременным касанием минусовой клеммой кроны контакта И, а плюсовой «G» можно открыть транзистор. Если после этого ток между «D» и «S» течет в обоих направлениях, то значит транзистор исправен. Конечно, перед проверкой на открытие/закрытие, необходимо проверить исправность паразитного диода. Предлагаем посмотреть видео на эту тему.

Характеристики IRF740

При ознакомлении с характеристиками полевого транзистора IRF740 изначально обращают внимание на его максимальные (предельно допустимые) характеристики. Затем, исходя из поставленной задачи, изучают электрические параметры

После этого переходят к графикам типовых выходных, передаточных и других характеристик. Рассмотрим основные фрагменты из DataSheet irf740 на русском языке.

Максимальные

Ниже представлены предельно допустимые значения МОП-транзистора IRF740. Не следует воспринимать их как основные, при которых mosfet будет работать стабильно. Превышение любого из них, даже на короткий промежуток времени, может привести к выходу устройства из строя.

Электрические

В электрических характеристиках IRF740 содержится информация проверенная производителем при определенных условия. Эти условия указываются дополнительно, в одном из столбцов таблицы. Например, из дополнительных условий можно узнать, что irf740 при напряжении 400 вольт между стоком-истоком, при отсутствующем напряжении на затворе, начинает проводить слабый ток — 250 микроампер.

Тепловые параметры

Основным параметром, который ограничивает применение полевого транзистора, является его рабочая температура. А точнее её увеличение, которое связанно с ростом сопротивления транзистора при прохождении через него электрического тока. Несмотря на низкое сопротивление mosfet, на нём все равно рассеивается некоторая мощность, из-за этого он нагревается. Для упрощения расчётов связанных с нагревом IRF740, в даташит приводятся значения его тепловых сопротивлений: от кристалла к корпусу (Junction-to-Case ) и от корпуса в окружающую среду (Junction-to-Ambient).

Неправильные расчеты тепловых параметров для использования в проектах и плохая пайка приводит к перегреву mosfet. На одном из форумов радиолюбитель жаловался на то, что в собранной им схеме металлоискатель пират на irf740 сильно греется. После продолжительных разбирательств причина перегрева выяснилась и оказалась самой банальной – плохая пайка прибора на плату и охлаждение.

IRFP4227 MOSFET — описание производителя. Даташиты. Основные параметры и характеристики. Поиск аналога. Справочник

Наименование прибора: IRFP4227

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 330
W

Предельно допустимое напряжение сток-исток |Uds|: 200
V

Предельно допустимое напряжение затвор-исток |Ugs|: 30
V

Пороговое напряжение включения |Ugs(th)|: 5
V

Максимально допустимый постоянный ток стока |Id|: 65
A

Максимальная температура канала (Tj): 175
°C

Общий заряд затвора (Qg): 70
nC

Время нарастания (tr): 20
ns

Выходная емкость (Cd): 460
pf

Сопротивление сток-исток открытого транзистора (Rds): 0.025
Ohm

Тип корпуса:

IRFP4227
