IRFBF30 Datasheet PDF — Vishay

Part Number	IRFBF30
Description	Power MOSFET ( Transistor )
Manufacturers	Vishay
Logo
There is a preview and IRFBF30 download ( pdf file ) link at the bottom of this page. Total 9 Pages

Preview 1 page

No Preview Available !

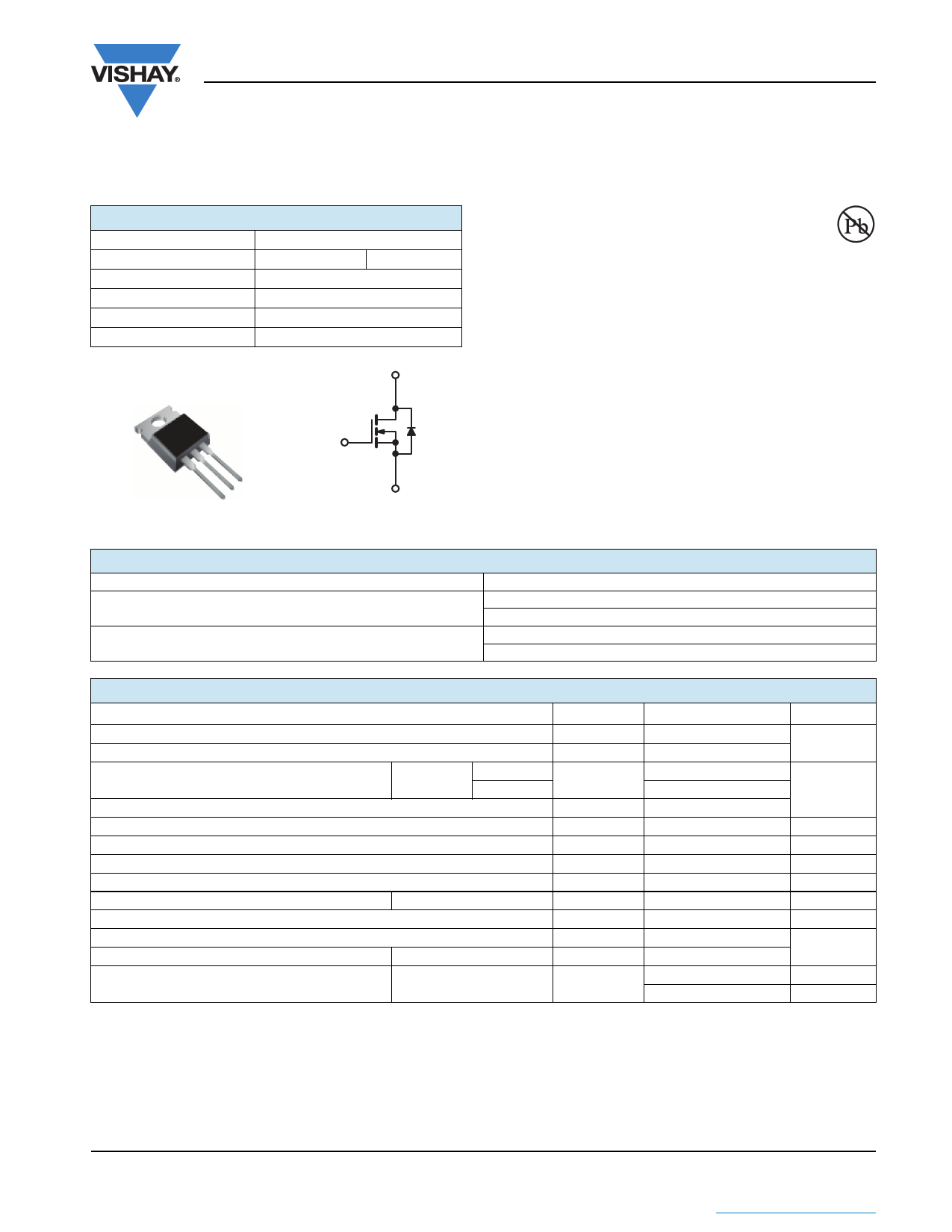

Power MOSFET
IRFBF30, SiHFBF30
Vishay Siliconix
PRODUCT SUMMARY

VDS (V)

RDS(on) ()

Qg (Max.) (nC)

Qgs (nC)

Qgd (nC)

Configuration
900

VGS = 10 V

78
10
42
Single
3.7
D
TO-220AB
G
S
D
G
ORDERING INFORMATION
Package
Lead (Pb)-free
SnPb
S
N-Channel MOSFET
FEATURES
• Dynamic dV/dt Rating
• Repetitive Avalanche Rated
• Fast Switching
• Ease of Paralleling
• Simple Drive Requirements
• Compliant to RoHS Directive 2002/95/EC
Available
RoHS*
COMPLIANT
DESCRIPTION
Third generation MOSFETs from Vishay provide the
designer with the best combination of fast switching,
ruggedized device design, low on-resistance and
cost-effectiveness.
The TO-220AB package is universially preferred for all
commercial-industrial applications at power dissipation
levels to approximately 50 W. The low thermal resistance
and low package cost of the TO-220AB contribute to its
wide acceptance throughout the industry.
TO-220AB
IRFBF30PbF
SiHFBF30-E3
IRFBF30
SiHFBF30

ABSOLUTE MAXIMUM RATINGS (TC = 25 °C, unless otherwise noted)

PARAMETER
SYMBOL
Drain-Source Voltage
Gate-Source Voltage
Continuous Drain Current

Pulsed Drain Currenta

Linear Derating Factor

Single Pulse Avalanche Energyb

Repetitive Avalanche Currenta

Repetitive Avalanche Energya

Maximum Power Dissipation

Peak Diode Recovery dV/dtc

VGS at 10 V

TC = 25 °C

TC = 100 °C

TC = 25 °C

VDS

VGS

IDM

EAS

IAR

EAR

dV/dt
Operating Junction and Storage Temperature Range
Soldering Recommendations (Peak Temperature)
for 10 s

TJ, Tstg

Mounting Torque
6-32 or M3 screw
Notes
a. Repetitive rating; pulse width limited by maximum junction temperature (see fig. 11).

b. VDD = 50 V, starting TJ = 25 °C, L = 36 mH, Rg = 25 , IAS = 3.6 A (see fig. 12).

c. ISD  3.6 A, dI/dt  70 A/μs, VDD  600, TJ  150 °C.

d. 1.6 mm from case.
LIMITE
900
± 20
3.6
2.3
14
1.0
250
3.6
13
125
1.5
— 55 to + 150

300d

10
1.1
UNIT
V
A
W/°C
mJ
A
mJ
W
V/ns
°C
lbf · in
N·m
* Pb containing terminations are not RoHS compliant, exemptions may apply
Document Number: 91122
S11-0516-Rev. B, 21-Mar-11
www.vishay.com
1
This datasheet is subject to change without notice.

THE PRODUCT DESCRIBED HEREIN AND THIS DATASHEET ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000

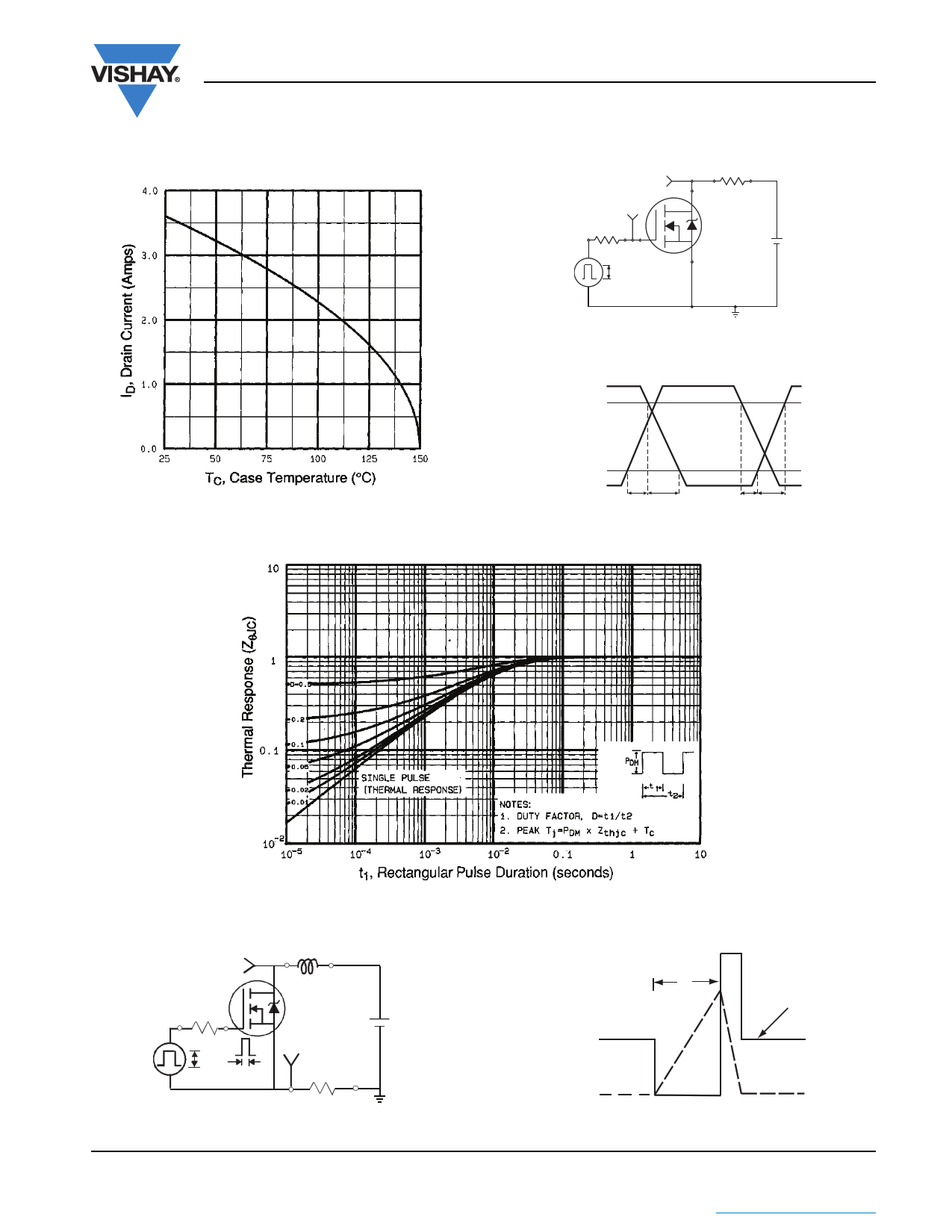

Fig. 9 — Maximum Drain Current vs. Case Temperature
IRFBF30, SiHFBF30
Vishay Siliconix

VDS

VGS

D.U.T.
10 V

Pulse width ≤ 1 µs

Duty factor ≤ 0.1 %

+- VDD

Fig. 10a — Switching Time Test Circuit

VDS

90 %
10 %

VGS

td(on) tr

td(off) tf

Fig. 10b — Switching Time Waveforms
Fig. 11 — Maximum Effective Transient Thermal Impedance, Junction-to-Case

VDS

Vary tp to obtain

required IAS

10 V

L
D.U.T

IAS

0.01 Ω

— VDD

A
Fig. 12a — Unclamped Inductive Test Circuit

VDS

VDD

IAS

Fig. 12b — Unclamped Inductive Waveforms
Document Number: 91122
S11-0516-Rev. B, 21-Mar-11
www.vishay.com
5
This datasheet is subject to change without notice.

THE PRODUCT DESCRIBED HEREIN AND THIS DATASHEET ARE SUBJECT TO SPECIFIC DISCLAIMERS, SET FORTH AT www.vishay.com/doc?91000

Preview 5 Page

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for IRFBF30 electronic component.
