Параметры полевого транзистора irf730. интернет-справочник паратран

Подключение IRF3205

Подключение данного транзистора ничем не отличается от способа подключения остальных n-канальных МОП-транзисторов в корпусе ТО-220. Ниже Вы можете увидеть цоколевку выводов MOSFET’а:

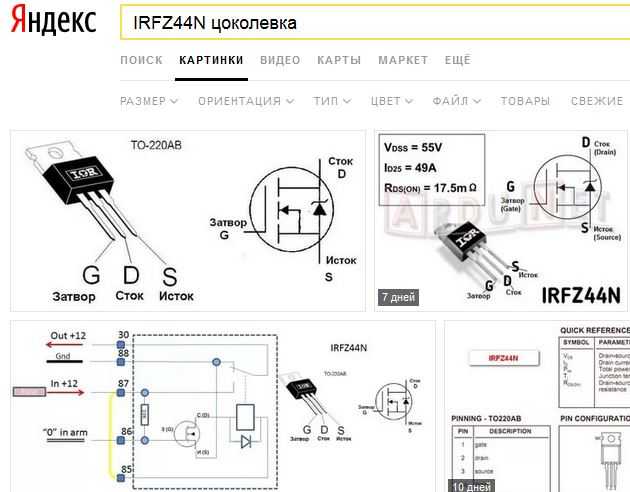

Управление осуществляется затвором (gate). В теории, полевику все равно где у него сток, а где исток. Однако в жизни проблема заключается в том, что ради улучшения характеристик транзистора контакты стока и стока производители делают разными. А на мощных моделях из-за технического процесса образуется паразитный обратный диод.

Подключение к микроконтроллеру

Так как для открытия транзистора на затвор необходимо подать около 20В, то подключить его напрямую к МК, который выйдет максимум 5, не получится. Есть несколько способов решения этой задачи:

• Регулировать напряжение на затворе менее мощным транзистором, благодаря которому можно управлять напряжением в 5В. В таком случае схема будет простая и все, что придется добавить — это два резистора (подтягивающий на 10 кОм и ограничивающий ток на 100 Ом)
• Использовать специализированный драйвер. Такая микросхема будет формировать необходимый сигнал управления и выравнивать уровень между контроллером и транзистором. Ниже приведена одна из возможных схем для такого способа.
• Воспользоваться другим транзистором, у которого вольтаж открытия будет ниже. Вот список наиболее мощных и распространенных транзисторов, которые можно использовать с микроконтроллерами такими, как arduino, например:
  • IRF3704ZPBF
  • IRLB8743PBF
  • IRL2203NPBF
  • IRLB8748PBF
  • IRL8113PBF

Схемы с использованием TL431

Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.

Стабилизатор напряжения на TL431 (2.5-36В, 100mA)

Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:

Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)

Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.

Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.

Лабораторный блок питания на TL431 с защитой

Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.

Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.

Стабилизатор тока на TL431 (Светодиодный драйвер)

Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.

Индикатор напряжения

Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.

Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.

Таймер задержки на TL431

Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).

Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.

Зарядное устройство для литиевых аккумуляторах на TL431 и LM317

Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).

Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.

Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.

Биполярный транзистор

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Основные особенности транзистора Дарлингтона

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

• Напряжение коллектор – эмиттер 500 V;

• Напряжение эмиттер – база 5 V;

• Ток коллектора – 15 А;

• Ток коллектора максимальный – 30 А;

• Мощность рассеивания при 250С – 135 W;

• Температура кристалла (перехода) – 1750С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Как выбрать аналог транзистора IRF730

Транзистор IRF730 обладает уникальными характеристиками и может использоваться в различных электронных схемах. Но иногда может возникнуть необходимость найти аналог данного транзистора, если он не доступен или не подходит для конкретного проекта.

При выборе аналога транзистора IRF730 необходимо обратить внимание на следующие характеристики:

1. Тип корпуса: проверьте, совпадает ли тип корпуса транзистора с IRF730. Некоторые аналоги могут иметь отличный тип корпуса, что потребует изменений в конструкции схемы.

2. Тип транзистора: учитывайте тип транзистора, так как различные типы могут иметь разные электрические характеристики и работать с разными напряжениями и токами.

3. Максимальные значения напряжения и тока: убедитесь, что аналог имеет достаточно большие максимальные значения напряжения и тока, чтобы обеспечить правильную работу в вашей схеме.

4. Характеристики работы: изучите документацию на аналоги и сравните их характеристики, такие как коэффициент усиления, сопротивление и прочие параметры. Они могут отличаться от характеристик транзистора IRF730.

Найдя подходящий аналог транзистора IRF730, убедитесь, что он совместим с вашим проектом и не приведет к ошибкам в работе схемы. Имейте в виду, что некоторые аналоги могут иметь менее надежную работу или более высокую стоимость, поэтому выбирайте аналог, который наилучшим образом соответствует требованиям вашего проекта.

Инструкция по монтажу и схема подключения

1. Проверьте соответствие контактных площадок транзистора IRF730 плате. Убедитесь, что контактные площадки транзистора подходят по размеру и форме к плате, на которой вы собираетесь его монтировать. В случае несоответствия, необходимо произвести подгонку или использовать адаптерную плату.

2. Подготовьте паяльное оборудование и материалы. Для монтажа транзистора IRF730 вам понадобится паяльная станция или паяльник, припой, отпайка или паста для удаления старого припоя, флюс для облегчения пайки.

3. Подготовьте плату. Перед монтажом транзистора IRF730 следует проверить плату на наличие повреждений, коротких замыканий и неправильных соединений. При необходимости произведите ремонт платы.

4. Паяльная монтажная процедура. Припаяйте контактные площадки транзистора IRF730 к контактным площадкам платы. Убедитесь, что пайка произведена качественно и что контакты не замыкаются на соседние.

5. Проверка монтажа. После завершения монтажа транзистора IRF730 на плату, тщательно осмотрите его под микроскопом на наличие окислов, паяных перемычек и других дефектов. Убедитесь, что монтаж выполнен корректно.

6. Схема подключения. Подключите транзистор IRF730 в соответствии с необходимой схемой. Обратитесь к документации или разработчику схемы для получения подробной информации о требуемом подключении.

Пожалуйста, обратитесь к документации и специалистам для получения подробной информации о монтаже и подключении транзистора IRF730, чтобы избежать неправильного использования и повреждения компонента.

Как проверить IRF3205

Это делается, как и с любым другим полевым транзистором с изолированным затвором. Для этого достаточно одного лишь мультиметра.

Перед тем, как проводить проверку рекомендую вам замкнуть все выводы пинцетом между собой, во избежания порчи элемента статическим электричеством (если такое имеется).

Проверка диода

На что нужно обратить внимание первым делом, так это на проверку диода внутри транзистора. Для этого включаем на мультиметре режим прозвонки и прикасаемся красным щупом к контакту истока, а черным к контакту стока

Мультиметр в этом случае должен показывать значение около 400-700. После этого меняем местами щупы — тогда мультиметр должен показывать 1, если мультиметр ограничен индикацией — 1999. Высококлассные мультиметры с ограничением в 4000 будут отображать 2800.

Проверка работы транзистора

Из-за того, что в нашем случае элемент оснащен n-каналом, то для его открытия необходимо на затвор, приложить положительный потенциал. Только в таком случае через транзистор начнет проходить ток.

Снова включаем режим прозвонки на мультиметре, отрицательным щупом прикасаемся к истоку, положительный же к стоку.

В случае исправного транзистора, линия исток-сток начнет проводить ток, другими словами транзистор откроется. Чтобы это проверить, нужно прозвонить исток-сток. В случае, если мультиметр показывает какое-либо значение, значит все работает.

После проверки открытия транзистора, необходимо проверить его закрытие. Для этого на затвор нужно приложить отрицательный потенциал. Для этого присоединим отрицательный щуп к затвору, а положительный к истоку.

Снова проверяем сток-исток и тогда все, что должен показать мультиметр — падение на встроенном диоде.

Если все вышеописанные условия выполняются, значит транзистор полностью исправен и его можно использовать в своих проектах.

IRF730: описание транзистора

IRF730 имеет максимальное напряжение переключения Drain-Source 400V и максимальный ток смещения 5.5А. Это делает его отличным выбором для использования в различных устройствах, требующих большой мощности и надежной работы в условиях высокого напряжения.

Этот транзистор характеризуется высокой скоростью переключения, низким сопротивлением канала и низким уровнем шума. IRF730 также обладает высокой теплопроводностью и может работать в широком диапазоне температур от -55°C до +150°C.

IRF730 широко используется в различных устройствах, таких как стабилизаторы, блоки питания, инверторы, сварочные аппараты и другие электронные устройства, где требуется управление мощностью и высокая надежность.

Компания International Rectifier известна своими качественными и инновационными продуктами, и IRF730 не является исключением. Этот транзистор отличается высокой производительностью и долгим сроком службы, что делает его идеальным выбором для различных приложений.

Функциональность и области применения транзистора IRF730

Транзистор IRF730 может быть использован в различных областях, таких как:

Область применения	Описание функциональности
Аудиоусилители	Транзистор IRF730 может быть использован в аудиоусилителях для усиления звука сигналов.
Источники питания	Благодаря своей высокой производительности и низкому потреблению энергии, транзистор IRF730 может быть применен в источниках питания для стабилизации и регулирования напряжения.
Импульсные источники	Транзистор IRF730 также может быть использован в импульсных источниках для коммутации сигналов с высокой скоростью.
Переключатели светодиодов	Благодаря своей высокой надежности и экономии энергии, транзистор IRF730 может быть применен в переключателях светодиодов для управления световыми индикаторами.
Электромоторы	Транзистор IRF730 может использоваться для управления электромоторами в различных устройствах и системах.

Транзистор IRF730 является надежным и эффективным компонентом, который может быть использован в широком спектре электронных устройств и систем. Благодаря своим характеристикам и возможностям, он позволяет повысить производительность и эффективность работы электронных устройств.

Устройство IRF3205

Устройство и работа данного транзистора не имеет никаких отличий от устройств и работ других n-канальных МОП-транзисторов.

12 недорогих наборов электроники для самостоятельной сборки и пайки

Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит

При подаче положительного напряжения между контактом затвора и истока между подложкой и контактом затвора образуется поперечное электрическое поле. Это поле притягивает отрицательно заряженные электроны к поверхностному слою диэлектрика. В результате такого заряда, в этом слое образуется некая область проводимости — так называемый “канал”.

Стоит заметить, что заряд накапливается, в своего рода, электрическом конденсаторе, состоящем из электрода затвора и подложки с диэлектриком. В этом конденсаторе обкладки — металлический вывод затвора и область подложки, а изоляторы — диэлектрики, состоящие из оксида кремния. Именно исходя из характеристик этого конденсатора и складывается параметр емкости затвора транзистора.

Технические характеристики

В первую очередь рассмотрим максимальные х-ки. Их превышение в процессе эксплуатации не допускается. Все они были измерены при температуре +25°С. Для IRF730 их значения равны следующим величинам:

• напряжение наибольшее между С-И V_DS = 400 В;
• напряжение максимальное между С-З (при R_GS = 20 кОм) V_DS = 400 В;
• отпирающее напряжение З-И V_GS = ±30 В;
• ток идущий через сток:
  • — при +25ОС I_D = 5,5 А;
  • — при +100ОС I_D = 3,5 А;
• ток идущий через С небольшой промежуток времени I_DМ = 22 А;
• мощность P_D = 74 Вт;
• зависимость мощности от т-ры 0,6 Вт/ ОС;
• пиковая крутизна напряжения восстановления диода dv/dt = 4,6 В/нс;
• диапазон рабочих температур T_stg = -65 ОC … +150ОC;
• предельная температура кристалла T_j = +150ОC;
• термосопротивление кремний корпус R_thj-case =1,25ОC/Вт;
• термосопротивление кремний воздух R_thj-amb =1,25ОC/Вт;
• термосопротивление корпус радиатор R_thj-case =1,25ОC/Вт;

Также следует знать электрические х-ки. Они проверялись при т-ре +25°С. Другие условия тестирования расположены в специальной колонке таблицы.

Электрические х-ки IRF730 (при Т = +25ОC)
Название	Условия	Обозначение				Ед
Напряжение между С-И требуемое для пробоя	ID = 250 мкА	V(BR)DSS	400			В
Зависимость напряжения пробоя от нагрева	ID=1 мА	ΔV(BR)DSS/TJ		0,5		В/ОС
Пороговое напряжение между З-И	ID = 250 мкА	VGS(th)	2		4,5	В
Утечка от З тр-ра к И	VGS = ± 30 В	IGSS			±100	нА
Величина утечки при разности потенциалов на затворе тр-ра  равной 0	VDS = 400 В	IDSS			25	мкА
VDS = 320 В, TJ = 125ОC			250
Электрическое сопротивление между С-И когда IRF730 открыт	VGS = 10 В, ID = 3,3 A	RDS(on)			1	Ом
Прямая крутизна	VDS = 50 В , ID = 3,3 А	gfs	3,1
Ёмкость (вых.)	VGS = 0 В, VDS = 25 В, f = 1,0 МГц	Ciss		600		пФ
Выходная ёмкость I	Coss		103
Обратная ёмкость	Crss		4
Общий заряд на З	VGS = 10 В, ID = 3,5 А, VDS = 320 В	Qg			22	нКл
Заряд между З-И тр-ра	Qgs			5,8
Заряд между З-С тр-ра	Qgd			9,3
Время откр.	VDD = 200 В, ID = 3,5 А, RG = 12 Ом, RD = 57 Ом	td(on)		10		нс
Время увеличения импульса открытия	tr		22
Время закр.	td(off)		20
Время уменьшения импульса	tf		16
Ёмкость (вых.)	VGS = 0 В, VDS = 1 В, f = 1,0 МГц	Coss		890		пФ
VGS = 0 В, VDS = 320 В, f = 1,0 МГц		30
Эффективная ёмкость (вых.)	VGS = 0 В, VDS = от 0 до 320 В	Coss eff		45
Ток И-С		IS			5,5	А
Ток И-С (текущий маленький промежуток времени)		ISM			22	А
Разность потенциалов на диоде	TJ=25 ОC, IS =5,5A, VGS = 0 В	VSD			1,6	В
Время нужное для восстановления	TJ = 25ОC, IF = 3,5 A, dI/dt = 100 A/мкс	trr		370	550	нс
Заряд требуемый для восстановления	Qrr		1,6	2,4	мкФ
Энергия лавины одиночного импульса		EAS			290	мДж
Лавинный ток		IAR			5,5	А
Циклическая энергия лавины		EAR			7,4	мДж
