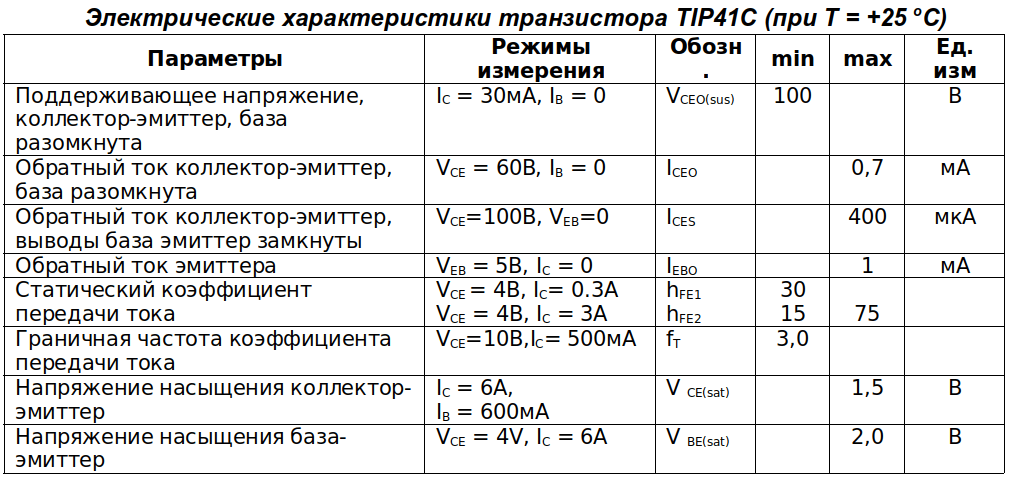

Параметры транзистора tip41c. интернет-справочник основных параметров транзисторов

5 возможных аналогов транзистора tip41c для замены

Результаты подбора транзистора (поиска аналога)

Type Code  Mat  Struct  Pc  Ucb  Uce  Ueb  Ic  Tj  Ft  Hfe  Caps
   Si  NPN  85  700  400  9  9  150  5  20
13007S    Si  NPN  75  500  350  9  8  150  4  20
13007T    Si  NPN  80  700  400  9  8  150  5  20
2SC4164M    Si  NPN  70  500  400  7  12  150  20  20
2SC4164N    Si  NPN  70  500  400  7  12  150  20  30
2SD1027    Si  NPN  100  200  200    15  175    3000
2SD1123    Si  NPN  100  200      8  150    1000
2SD1894    Si  NPN  70  160      7  150    15000
2SD1895    Si  NPN  100  160      8  150    15000
2SD2639    Si  NPN  80  160  140  6  12  150  15  60
2ST501T    Si  NPN  100  500  330  5  8  150    2000
3DD13005F8-1    Si  NPN  80  750  450  9  6  150  5  20
3DD13005F9-1    Si  NPN  80  750  450  9  6  150  5  20
3DD13005_F8-1    Si  NPN  80  750  450  9  6  150  5  20
3DD13005_F9-1    Si  NPN  80  750  450  9  6  150  5  20
3DD13007B8    Si  NPN  80  700  400  9  8  150  5  20
3DD13007X1    Si  NPN  80  700  400  9  8  150  5  20
3DD13007Y8    Si  NPN  80  520  340  9  7  150  4  20
3DD13007_B8    Si  NPN  80  700  400  9  8  150  5  20
3DD13007_X1    Si  NPN  80  700  400  9  8  150  5  20
3DD13007_Y8    Si  NPN  80  520  340  9  7  150  4  20
3DD13009A8    Si  NPN  100  700  400  9  12  150  4  20
3DD13009C8    Si  NPN  100  700  400  9  12  150  5  20
3DD13009_A8    Si  NPN  100  700  400  9  12  150  4  20
3DD13009_C8    Si  NPN  100  700  400  9  12  150  5  20
3DD13012A8    Si  NPN  100  750  400  10  15  150  5  20
3DD4206  D4206  Si  NPN  75  600  400  9  7  150  6  20
BD743E    Si  NPN  90  150  140  5  15  150  5  20
BD743F    Si  NPN  90  170  160  5  15  150  5  20
BDS12    Si  NPN  90    100    15  200  3  40
BDS16    Si  NPN  90    120    15  200  30  40
BDS17    Si  NPN  90    150    15  200  30  40
BDX33E    Si  NPN  70  140  140  5  10  200  20  750
BTC1510E3    Si  NPN  65  150  150  5  10  150    2000
BU109NP    Si  NPN  85  330  120  7  10  150  10  25
BU522    Si  NPN  75  400  350  5  7  150  3  250
BU522A    Si  NPN  75  450  400  5  7  150  3  250
BU522B    Si  NPN  75  475  450  5  7  150  3  250
BU810    Si  NPN  75  600  400    7  150    100
BU921T    Si  NPN  105  450  400  5  10  150    50
BU922T    Si  NPN  105  500  450  5  10  150    50
BU931T    Si  NPN  125  500  400  5  10  175    80
BU941A    Si  NPN  150    400  5  15  175    300
BU941T    Si  NPN  150  500  400  5  15  175    300
BU941ZE3    Si  NPN  150  350  350  5  15  175    300
BU941ZLE3    Si  NPN  150  350  350  5  15  175    1000
BU941ZT    Si  NPN  150  350  300  5  15  175    300
BUD47    Si  NPN  100  850  400    8  150    100
BUD47A    Si  NPN  100  1000  400    8  150    100
BUL48    Si  NPN  75  800  400  9  7  150    30
BUL743    Si  NPN  100  1200  500  15  12  150    24
BUL85D    Si  NPN  80  500  250  10  8  150    60
BUS36    Si  NPN  107  250  120  8  12  175  30  30
BUS37    Si  NPN  107  300  150  8  12  175  30  30
BUT12    Si  NPN  100  850  400    8  150    30
BUT12A    Si  NPN  125  1000  450    8  150    30
BUT18    Si  NPN  110  800  400  5  6  200    20
BUT18A    Si  NPN  110  800  450  5  6  200    20
BUT22A    Si  NPN  125  750  350  5  8  200    25
BUT22B    Si  NPN  125  750  400  5  8  200    25
BUT22C    Si  NPN  125  850  450  5  8  200    25
BUT54    Si  NPN  100  800  430    8  150  10  20
BUT55    Si  NPN  105  400  400    12  200    40
BUT60    Si  NPN  125  200  125    15  200    40
BUT62    Si  NPN  125  400  300    15  200    40
ECG2343    Si  NPN  125    120    12  150    1000
ECG261    Si  NPN  65    100    8  150    100
ECG263    Si  NPN  65    100    10  150    100
ECG379    Si  NPN  100  700  400    12  175  4  20
ECG380    Si  NPN  80  150  120    7  175  6  60
ESM737    Si  NPN  75  400  400  5  8  150    50
FJP5200  J5200R  Si  NPN  80  250  250  5  17  150  30  55
HMJE13007    Si  NPN  80  700  400  9  8  150    25
KSC5032    Si  NPN  80  500  400  7  8  150    50
KSD5740    Si  NPN  80    300  8  8  150    200
KSD5741    Si  NPN  80    350  8  8  150    200
KSD5742    Si  NPN  80    400  8  8  150    200
MJ10012T    Si  NPN  65  600  400  8  10  150    100
MJE13009D    Si  NPN  100  700  400  9  12  150  4  40
MJE13009K    Si  NPN  80  700  400  9  12  150  4  40
MJE13009P    Si  NPN  80  700  400  9  12  150  4  40
MJE5740    Si  NPN  80  600  300  8  8  150    200
MJE5741    Si  NPN  80  700  350  8  8  150    20
MJE5742    Si  NPN  80  800  400  8  8  150    200
MJE5742G  MJE5742  Si  NPN  100    400  8  8  150    50
SD407    Si  NPN  90    100    10      25
SD409    Si  NPN  90    120    10      25
SD457    Si  NPN  90    100    10      25
SD459    Si  NPN  90    120    10      25
SGSD00020    Si  NPN  70  650  400    8  175    1000
SGSD93E    Si  NPN  80  160  140    12  175    1000
SGSD93F    Si  NPN  80  180  160    12  175    1000
SGSD93G    Si  NPN  80  200  180    12  175    1000
SGSF341    Si  NPN  85  850  400    10  175
SGSF343    Si  NPN  85  1000  450    8  175
SGSF344    Si  NPN  85  1200  600    7  175
SM3176    Si  NPN  100    150    20  200  20  20
SM56B    Si  NPN  85  200  100  7  14  175  20  25
T2141    Si  NPN  80  400  300  5  6      600
TIP150    Si  NPN  80  300  300  8  7  150    200
TIP151    Si  NPN  80  350  350  8  7  150    200
TIP152    Si  NPN  80  400  400  8  7  150    200
TIP41C    Si  NPN  65  140  100  5  6  150  3  20
TIP41D    Si  NPN  65  160  120  5  6  150  3  20
TIP41E    Si  NPN  65  180  140  5  6  150  3  20
TIP41F    Si  NPN  65  200  160  5  6  150  3  20
TIPL790    Si  NPN  70  150  120  8  10  150  10  60
TIPL790A    Si  NPN  70  200  150  8  10  150  10  60

Всего результатов: 108

TIP41B Datasheet (PDF)

0.1. tip41a tip41b tip41c tip42a tip42b tip42c.pdf Size:39K _st

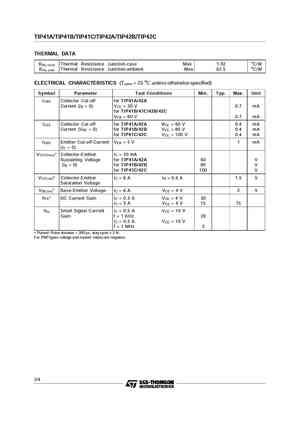

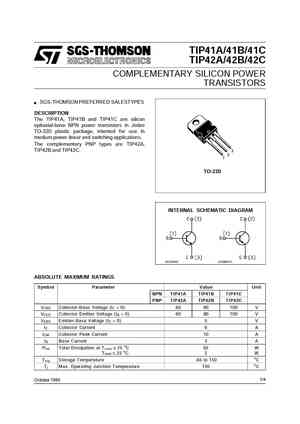

TIP41A/41B/41CTIP42A/42B/42CCOMPLEMENTARY SILICON POWERTRANSISTORSn SGS-THOMSON PREFERRED SALESTYPESDESCRIPTIONThe TIP41A, TIP41B and TIP41C are siliconepitaxial-base NPN power transistors in JedecTO-220 plastic package, intented for use inmedium power linear and switching applications.The complementary PNP types are TIP42A,TIP42B and TIP42C.321TO-220INTERNAL SCH

0.2. tip41 tip41a tip41b tip41c.pdf Size:527K _fairchild_semi

July 2008TIP41/TIP41A/TIP41B/TIP41CNPN Epitaxial Silicon TransistorFeatures Complementary to TIP42/TIP42A/TIP42B/TIP42C1. Base 2. Collector 3. EmitterAbsolute Maximum Ratings TC=25C unless otherwise notedSymbol Parameter Value Units VCBO Collector-Emitter Voltage: TIP41 40 V : TIP41A 60 V : TIP41B 80 V : TIP41C 100 V VCEO Collector-Emitter Voltage: TIP41 40 V : TI

 0.3. tip41 tip41a tip41b tip41c to-220.pdf Size:248K _mcc

MCCMicro Commercial ComponentsTMTIP41/41A/41B/41C20736 Marilla Street ChatsworthMicro Commercial ComponentsCA 91311Phone: (818) 701-4933Fax: (818) 701-4939Features Lead Free Finish/RoHS Compliant(Note 1) («P» Suffix designates RoHS Compliant. See ordering information) Silicon NPN The complementary PNP types are the TIP42 respectively Epoxy meets UL 94 V-0

0.4. tip41 tip41a tip41b tip41c tip42 tip42a tip42b tip42c.pdf Size:93K _onsemi

TIP41, TIP41A, TIP41B,TIP41C (NPN); TIP42, TIP42A,TIP42B, TIP42C (PNP)Complementary SiliconPlastic Power Transistorshttp://onsemi.comDesigned for use in general purpose amplifier and switchingapplications.6 AMPEREFeaturesCOMPLEMENTARY SILICON ESD Ratings: Machine Model, C; > 400 VPOWER TRANSISTORSHuman Body Model, 3B; > 8000 V40-60-80-100 VOLTS, Epoxy Meets U

 0.5. tip41 tip41a tip41b tip41c.pdf Size:203K _lge

TIP41/41A/41B/41C TO-220 Transistor (NPN)TO-2201. BASE 2. COLLECTOR 3. EMITTER 3 21Features Medium Power Linear Switching Applications MAXIMUM RATINGS (TA=25 unless otherwise noted) Dimensions in inches and (millimeters)Symbol Parameter TIP41 TIP41A TIP41B TIP41C Units VCBO Collector-Base Voltage 40 60 80 100 V VCEO Collector-Emitter Voltage 40 60 80 100 V

0.6. tip41 tip41a tip41b tip41c.pdf Size:180K _inchange_semiconductor

INCHANGE Semiconductor isc Product Specification isc Silicon NPN Power Transistors TIP41/41A/41B/41C DESCRIPTIONDC Current Gain -hFE = 30(Min)@ IC= 0.3A Collector-Emitter Sustaining Voltage- : VCEO(SUS) = 40V(Min)- TIP41; 60V(Min)- TIP41A 80V(Min)- TIP41B; 100V(Min)- TIP41C Complement to Type TIP42/42A/42B/42C APPLICATIONS Designed for use in general purpose amplifer

In Stock: 6139

United States

China

Canada

Japan

Russia

Germany

United Kingdom

Singapore

Italy

Hong Kong(China)

Taiwan(China)

France

Korea

Mexico

Netherlands

Malaysia

Austria

Spain

Switzerland

Poland

Thailand

Vietnam

India

United Arab Emirates

Afghanistan

Åland Islands

Albania

Algeria

American Samoa

Andorra

Angola

Anguilla

Antigua & Barbuda

Argentina

Armenia

Aruba

Australia

Azerbaijan

Bahamas

Bahrain

Bangladesh

Barbados

Belarus

Belgium

Belize

Benin

Bermuda

Bhutan

Bolivia

Bonaire, Sint Eustatius and Saba

Bosnia & Herzegovina

Botswana

Brazil

British Indian Ocean Territory

British Virgin Islands

Brunei

Bulgaria

Burkina Faso

Burundi

Cabo Verde

Cambodia

Cameroon

Cayman Islands

Central African Republic

Chad

Chile

Christmas Island

Cocos (Keeling) Islands

Colombia

Comoros

Congo

Congo (DRC)

Cook Islands

Costa Rica

Côte d’Ivoire

Croatia

Cuba

Curaçao

Cyprus

Czechia

Denmark

Djibouti

Dominica

Dominican Republic

Ecuador

Egypt

El Salvador

Equatorial Guinea

Eritrea

Estonia

Eswatini

Ethiopia

Falkland Islands

Faroe Islands

Fiji

Finland

French Guiana

French Polynesia

Gabon

Gambia

Georgia

Ghana

Gibraltar

Greece

Greenland

Grenada

Guadeloupe

Guam

Guatemala

Guernsey

Guinea

Guinea-Bissau

Guyana

Haiti

Honduras

Hungary

Iceland

Indonesia

Iran

Iraq

Ireland

Isle of Man

Israel

Jamaica

Jersey

Jordan

Kazakhstan

Kenya

Kiribati

Kosovo

Kuwait

Kyrgyzstan

Laos

Latvia

Lebanon

Lesotho

Liberia

Libya

Liechtenstein

Lithuania

Luxembourg

Macao(China)

Madagascar

Malawi

Maldives

Mali

Malta

Marshall Islands

Martinique

Mauritania

Mauritius

Mayotte

Micronesia

Moldova

Monaco

Mongolia

Montenegro

Montserrat

Morocco

Mozambique

Myanmar

Namibia

Nauru

Nepal

New Caledonia

New Zealand

Nicaragua

Niger

Nigeria

Niue

Norfolk Island

North Korea

North Macedonia

Northern Mariana Islands

Norway

Oman

Pakistan

Palau

Palestinian Authority

Panama

Papua New Guinea

Paraguay

Peru

Philippines

Pitcairn Islands

Portugal

Puerto Rico

Qatar

Réunion

Romania

Rwanda

Samoa

San Marino

São Tomé & Príncipe

Saudi Arabia

Senegal

Serbia

Seychelles

Sierra Leone

Sint Maarten

Slovakia

Slovenia

Solomon Islands

Somalia

South Africa

South Sudan

Sri Lanka

St Helena, Ascension, Tristan da Cunha

St. Barthélemy

St. Kitts & Nevis

St. Lucia

St. Martin

St. Pierre & Miquelon

St. Vincent & Grenadines

Sudan

Suriname

Svalbard & Jan Mayen

Sweden

Syria

Tajikistan

Tanzania

Timor-Leste

Togo

Tokelau

Tonga

Trinidad & Tobago

Tunisia

Turkey

Turkmenistan

Turks & Caicos Islands

Tuvalu

U.S. Outlying Islands

U.S. Virgin Islands

Uganda

Ukraine

Uruguay

Uzbekistan

Vanuatu

Vatican City

Venezuela

Wallis & Futuna

Yemen

Zambia

Zimbabwe

Quantity

Quick RFQ

TIP41A Datasheet (PDF)

0.1. tip41are.pdf Size:222K _motorola

Order this documentMOTOROLAby TIP41A/DSEMICONDUCTOR TECHNICAL DATANPNTIP41AComplementary Silicon PlasticTIP41B*Power TransistorsTIP41C*. . . designed for use in general purpose am

0.2. tip41a tip41b tip41c tip42a tip42b tip42c.pdf Size:39K _st

TIP41A/41B/41CTIP42A/42B/42CCOMPLEMENTARY SILICON POWERTRANSISTORSn SGS-THOMSON PREFERRED SALESTYPESDESCRIPTIONThe TIP41A, TIP41B and TIP41C are siliconepitaxial-base NPN power transistors in JedecTO-220 plastic package, intented for use inmedium power linear and switching applications.The complementary PNP types are TIP42A,TIP42B and TIP42C.321TO-220INTERNAL SCH

 0.3. tip41a tip42a.pdf Size:205K _st

TIP41ATIP42ACOMPLEMENTARY SILICON POWER TRANSISTORFeatures COMPLEMENTARY PNP-NPN DEVICES NEW ENHANCED SERIES HIGH SWITCHING SPEED hFE IMPROVED LINEARITY32Applications1 GENERAL PURPOSE CIRCUITSTO-220 AUDIO AMPLIFIER POWER LINEAR AND SWITCHINGDescriptionInternal Schematic DiagramThe TIP41A is a silicon base island technologyNPN power tran

0.4. tip41 tip41a tip41b tip41c.pdf Size:527K _fairchild_semi

July 2008TIP41/TIP41A/TIP41B/TIP41CNPN Epitaxial Silicon TransistorFeatures Complementary to TIP42/TIP42A/TIP42B/TIP42C1. Base 2. Collector 3. EmitterAbsolute Maximum Ratings TC=25C unless otherwise notedSymbol Parameter Value Units VCBO Collector-Emitter Voltage: TIP41 40 V : TIP41A 60 V : TIP41B 80 V : TIP41C 100 V VCEO Collector-Emitter Voltage: TIP41 40 V : TI

 0.5. tip41abc.pdf Size:39K _fairchild_semi

TIP41 Series(TIP41/41A/41B/41C)Medium Power Linear Switching Applications Complement to TIP42/42A/42B/42CTO-22011.Base 2.Collector 3.EmitterNPN Epitaxial Silicon TransistorAbsolute Maximum Ratings TC=25C unless otherwise notedSymbol Parameter Value Units VCBO Collector-Emitter Voltage: TIP41 40 V : TIP41A 60 V : TIP41B 80 V : TIP41C 100 V VCEO Collector-Emitter Vo

0.6. tip41 tip41a tip41b tip41c to-220.pdf Size:248K _mcc

MCCMicro Commercial ComponentsTMTIP41/41A/41B/41C20736 Marilla Street ChatsworthMicro Commercial ComponentsCA 91311Phone: (818) 701-4933Fax: (818) 701-4939Features Lead Free Finish/RoHS Compliant(Note 1) («P» Suffix designates RoHS Compliant. See ordering information) Silicon NPN The complementary PNP types are the TIP42 respectively Epoxy meets UL 94 V-0

0.7. tip41 tip41a tip41b tip41c tip42 tip42a tip42b tip42c.pdf Size:93K _onsemi

TIP41, TIP41A, TIP41B,TIP41C (NPN); TIP42, TIP42A,TIP42B, TIP42C (PNP)Complementary SiliconPlastic Power Transistorshttp://onsemi.comDesigned for use in general purpose amplifier and switchingapplications.6 AMPEREFeaturesCOMPLEMENTARY SILICON ESD Ratings: Machine Model, C; > 400 VPOWER TRANSISTORSHuman Body Model, 3B; > 8000 V40-60-80-100 VOLTS, Epoxy Meets U

0.8. tip41 tip41a tip41b tip41c.pdf Size:203K _lge

TIP41/41A/41B/41C TO-220 Transistor (NPN)TO-2201. BASE 2. COLLECTOR 3. EMITTER 3 21Features Medium Power Linear Switching Applications MAXIMUM RATINGS (TA=25 unless otherwise noted) Dimensions in inches and (millimeters)Symbol Parameter TIP41 TIP41A TIP41B TIP41C Units VCBO Collector-Base Voltage 40 60 80 100 V VCEO Collector-Emitter Voltage 40 60 80 100 V

0.9. tip41 tip41a tip41b tip41c.pdf Size:180K _inchange_semiconductor

INCHANGE Semiconductor isc Product Specification isc Silicon NPN Power Transistors TIP41/41A/41B/41C DESCRIPTIONDC Current Gain -hFE = 30(Min)@ IC= 0.3A Collector-Emitter Sustaining Voltage- : VCEO(SUS) = 40V(Min)- TIP41; 60V(Min)- TIP41A 80V(Min)- TIP41B; 100V(Min)- TIP41C Complement to Type TIP42/42A/42B/42C APPLICATIONS Designed for use in general purpose amplifer

Модификации и группы транзисторов TIP42C

Модель PC, TC=25°C UCB UCE UEB IC TJ fT CC hFE Корпус
TIP42C 65 100 100 5 6 150 3 300 15…75 TO-220
TO-220AB
TO-220C
TIP42C 25 100 100 5 6 150 3 300 15…75 TO-220IS
TIP42CG/L 65 100 100 5 6 150 3 300 15…75 TO-220
300 15…75 TO-263
TIP42CG/L 22 100 100 5 6 150 3 300 15…75 TO-220F
TIP42CG/L 20 100 100 5 6 150 3 300 15…75 TO-252
STTIP42C 65 100 100 5 6 150 3 300 15…75 TO-220
HTIP42C 65 100 100 5 6 150 3 300 15…75 TO-220
TIP42E 65 180 140 5 6 150 3 300 15…75 TO-220C
TIP42F 65 200 160 5 6 150 3 300 15…75 TO-220C
TIP42P 100 100 100 5 6 150 3 300 15…75 TO-3P

Примечание: G – без соединений галогенов, L – без соединений свинца.

Ряд производителей осуществляет предварительный отбор и группировку изделий по величине коэффициента hFE в нескольких поддиапазонах в пределах общего диапазона этого параметра. Классификация транзисторов по поддиапазону hFE -параметра не является обязательной и, поэтому, производители не придерживаются какой-либо единой системы. В качестве примеров:

— в информационном листке (даташит) компании-производителя “STMicroelectronics” классификация по группам вводится в обозначение типа транзистора:

  •    TIP42C R – диапазон hFE от 15 до 28;
  •    TIP42C O – диапазон hFE от 24 до 44;
  •    TIP42C Y – диапазон hFE от 42 до 75.

— в информационном листке компании “Unisonic Technologies” группы по hFE так же вводятся в обозначение транзистора, но обозначение и границы групп другие:

  •    TIP42CG(L) – A — диапазон hFE от 15 до 30;
  •    TIP42CG(L) – B — диапазон hFE от 28 до 48;
  •    TIP42CG(L) – C — диапазон hFE от 45 до 75.

TIP41C транзистор: особенности и характеристики

Этот транзистор может работать в диапазоне напряжений от 40 до 60 вольт и выдерживает ток до 6 ампер. Он обладает низким сопротивлением коллектор-эмиттер в открытом состоянии, что позволяет использовать его в схемах с низкими потерями.

Одной из особенностей TIP41C является его теплоотвод. Для надежной работы в условиях высокой мощности он требует хорошего охлаждения. Поэтому рекомендуется использовать радиатор для отвода излишнего тепла.

Данный транзистор можно применять в таких схемах, как стабилизаторы напряжения, импульсные источники питания, силовые усилители звука и другие. Он обеспечивает стабильную и надежную работу при правильном подключении и охлаждении.

Важно помнить, что при использовании TIP41C необходимо соблюдать максимальные допустимые значения напряжения и тока, указанные в его технических характеристиках, чтобы избежать его повреждения и обеспечить долгий срок службы

Описание TIP41C транзистора

Этот транзистор предназначен для работы с сигналами постоянного тока и обладает высоким коэффициентом усиления. Он способен обеспечивать высокий выходной ток до 6 ампер, что делает его идеальным для использования в усилителях мощности и источниках тока.

TIP41C имеет три электрода: эмиттер (E), база (B) и коллектор (C). Он работает по принципу управления коллекторным током базовым током. При поступлении небольшого тока на базу, транзистор открывается и позволяет протекать большому току от коллектора к эмиттеру.

Основные характеристики TIP41C включают максимальное рабочее напряжение коллектор-эмиттер (Vceo) в 100 вольт, максимальный коллекторный ток (Ic) в 6 ампер и коэффициент усиления по току (hfe) в диапазоне от 15 до 75.

TIP41C обладает тепловым сопротивлением в 1,33 градусов на ватт и может работать в температурном диапазоне от -65 до +150 градусов Цельсия. Он доступен в стандартном пластмассовом корпусе TO-220, что облегчает его монтаж и подключение к другим элементам схемы.

Этот транзистор может быть использован в различных устройствах, включая источники питания, усилители аудиосигнала, стабилизаторы напряжения, силовые коммутаторы и другие схемы, требующие усиления тока.
