Tip2955 datasheet pdf ( pinout ) - pnp silicon power transistor

Биполярный транзистор TIP2955 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: TIP2955

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 90
W

Макcимально допустимое напряжение коллектор-база (Ucb): 100
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 70
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 7
V

Макcимальный постоянный ток коллектора (Ic): 15
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 3
MHz

Статический коэффициент передачи тока (hfe): 20

Корпус транзистора:

TIP2955
Datasheet (PDF)

..1. Size:37K st tip2955.pdf

TIP2955TIP3055COMPLEMENTARY SILICON POWERTRANSISTORSn SGS-THOMSON PREFERRED SALESTYPESDESCRIPTIONThe TIP3055 is a silicon epitaxial-base planarNPN transistor mountend in TO-218 plasticpackage and intented for power switchingcircuits, series and shunt regulators, outputstages and hi-fi amplifiers.3The complementary PNP type is the TIP2955.21TO-218INTERNAL SCHEMATI

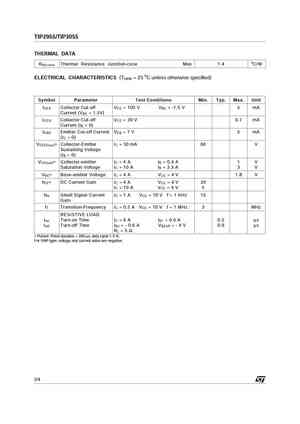

..2. Size:87K st tip2955 tip3055.pdf

TIP2955TIP3055Complementary power transistorsFeatures Low collector-emitter saturation voltage Complementary NPN — PNP transistorsApplications General purpose Audio Amplifier321DescriptionTO-247The devices are manufactured in epitaxial-base planar technology and are suitable for audio, power linear and switching applications.Figure 1. Internal sche

..3. Size:237K onsemi tip3055 tip2955.pdf

TIP3055 (NPN),TIP2955 (PNP)Complementary SiliconPower TransistorsDesigned for general-purpose switching and amplifier applications.http://onsemi.comFeatures DC Current Gain — 15 AMPEREhFE = 20 — 70 @ IC POWER TRANSISTORS= 4.0 AdcCOMPLEMENTARY SILICON Collector-Emitter Saturation Voltage — 60 VOLTS, 90 WATTSVCE(sat) = 1.1 Vdc (Max) @ IC = 4.0 Adc Excell

..4. Size:81K bourns tip2955.pdf

TIP2955PNP SILICON POWER TRANSISTOR Designed for Complementary Use with the SOT-93 PACKAGE(TOP VIEW)TIP3055 Series 90 W at 25C Case TemperatureB1 15 A Continuous Collector CurrentC 2 Customer-Specified Selections Available3EPin 2 is in electrical contact with the mounting base.MDTRAAAabsolute maximum ratings at 25C case temperature (unless otherwi

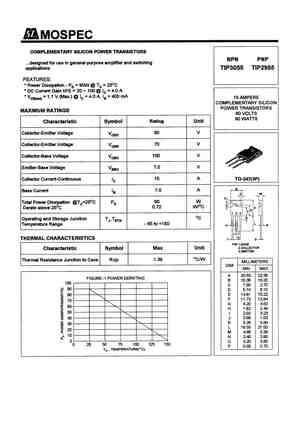

..5. Size:107K mospec tip2955 tip3055.pdf

AAA

..6. Size:959K jsmsemi tip2955.pdf

TIP2955Silicon PNP Power TransistorsDESCRIPTION With TO-247 package Complement to type TIP3055 90 W at 25C case temperature 15 A continuous collector current APPLICATIONS Designed for generalpurpose switching and amplifier applications. PINNING PIN DESCRIPTION1 Base Collector;connected to 2 mounting base Fig.1 simplified outline (TO-247) and symbol

..7. Size:221K inchange semiconductor tip2955.pdf

isc Silicon PNP Power Transistor TIP2955DESCRIPTIONExcellent Safe Operating AreaDC Current Gain-: h =20-70@I = -4AFE CCollector-Emitter Saturation Voltage-: V )= -1.1 V(Max)@ I = -4ACE(sat CComplement to Type TIP3055Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general-purpose switching and amplifi

0.1. Size:47K st tip2955-3055.pdf

TIP2955TIP3055 COMPLEMENTARY SILICON POWERTRANSISTORS STM PREFERRED SALESTYPES COMPLEMENTARY PNP — NPN DEVICESDESCRIPTION The TIP3055 is a silicon epitaxial-base planarNPN transistor mountend in TO-218 plasticpackage and intented for power switchingcircuits, series and shunt regulators, output3stages and hi-fi amplifiers.2The complementary PNP type is the TIP2955

0.2. Size:290K cdil tip2955f tip3055f.pdf

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyPOWER TRANSISTORS TIP2955F PNPTIP3055F NPNTO- 3P Fully IsolatedPlastic PackageBCEDesigned for General Purpose Switching and Amplifier ApplicationsABSOLUTE MAXIMUM RATINGS DESCRIPTION SYMBOL VALUE UNITCollector-Emitter Voltage VCEO 60 VCollector-Emitter Voltage VCER 70 VCollector-

0.3. Size:217K inchange semiconductor tip2955t.pdf

isc Silicon PNP Power Transistor TIP2955TDESCRIPTIONExcellent Safe Operating AreaDC Current Gain-: h =20-70@I = 4AFE CCollector-Emitter Saturation Voltage-: V )= 0.8V(Max)@ I = 4ACE(sat CComplement to Type TIP2955TMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general-purpose switching and amplifier

Другие транзисторы… TIP147T
, TIP150
, TIP151
, TIP152
, TIP160
, TIP161
, TIP162
, TIP29
, TIP31C
, TIP29A
, TIP29B
, TIP29C
, TIP29D
, TIP29E
, TIP29F
, TIP30
, TIP3054
.

Что такое транзистор TIP2955 и его применение

Основное применение транзистора TIP2955 — это усиление мощных сигналов и коммутация больших токов. Он может использоваться в радиолюбительских проектах, аудиоусилителях, блокираторах напряжения, импульсных источниках питания, стабилизаторах напряжения и многих других устройствах.

Транзистор TIP2955 имеет три вывода: базу (B), коллектор (C) и эмиттер (E). Он работает на постоянном напряжении от 60 до 100 вольт и может выдерживать ток до 15 ампер. Параметры транзистора могут варьироваться в зависимости от производителя, поэтому перед использованием рекомендуется ознакомиться с техническими характеристиками.

Для подключения транзистора TIP2955 в схему, его выводы должны быть правильно подключены. Часто для управления транзистором используется базовый резистор, чтобы предотвратить его перегрев и повреждение. Коллектор транзистора обычно подключается к положительному напряжению, а эмиттер — к нагрузке или заземлению.

Основные преимущества транзистора TIP2955 — это его надежность, высокая мощность и большой токовый диапазон. Он может работать в широком диапазоне температур, что делает его идеальным для использования в различных условиях.

В заключение, транзистор TIP2955 — это универсальный элемент электроники, который может быть использован во многих приложениях, требующих усиления и коммутации мощных сигналов. Его простое подключение и высокая производительность делают его популярным выбором для электронных разработчиков и энтузиастов.

Графические иллюстрации характеристик

Рис. 1. Внешняя характеристика транзистора в схеме с общим эмиттером. Зависимость коллекторной нагрузки I_C от напряжения коллектор-эмиттер U_CE при различных токах (управления) базы I_B.

Рис. 2. Зависимость статического коэффициента усиления по току от коллекторной нагрузки I_C.

Зависимость снята при импульсном напряжении коллектор-эмиттер U_CE = 5 В.

Рис. 3. Зависимости напряжений насыщения коллектор-эмиттер U_CE₍_sat₎ и эмиттер-база U_BE₍_sat₎от величины коллекторной нагрузки I_C.

Зависимость снята при соотношении амплитуд импульсов токов коллектора и базы I_C/I_B = 5.

Рис. 4. Снижение предельной токовой нагрузки I_C в области безопасной работы транзистора при увеличении температуры корпуса прибора T_C.

Кривая «Dissipation Limited» — снижение токовой нагрузки в результате общего перегрева п/п структуры.

Кривая «S/b Limited» — снижение токовой нагрузки для исключения вторичного пробоя п/п структуры локально, в местах повышенной плотности тока.

Определение теплового режима транзистора во многом сводится к определению рассеиваемой мощности и соотнесению её с областью безопасной работы транзистора (ОБР). Для транзистора, работающего в ключевом режиме, приходится учитывать потери на коммутационных интервалах, а также ряд особенностей, определяемых реактивными свойствами коллекторной цепи и источника питания.

Рис. 5. Область безопасной работы транзистора, определена при температуре среды T_a = 25°С при нагрузке транзистора одиночными импульсами (Single Pulse) различной длительности: PW = 10 мкс; 50 мкс; 100 мс; 300 мкс; 1,0 мс; 10 мс; 100 мс.

Выделяются 4 участка ограничивающих линий предельного тока коллектора:

горизонтальный – предельный ток транзистора, определяющий устойчивость паяных соединений. При возрастании температуры корпуса вводится поправка согласно графику Рис. 4;
участок «Dissipation Limited» – предельный ток, ограничивающий общий нагрев п/п структуры;
участок «S/b Limited» — ограничение тока исходя из недопущения вторичного пробоя п/п структуры;
вертикальный участок – предельное напряжение коллектор-эмиттер, не приводящее к лавинному пробою п/п структуры.

Характеристики ОБР по Рис. 5 подходят для анализа безопасной работы транзистора при резистивном или емкостном характере нагрузки, а также при любой нагрузке на интервале проводимости (t_on₎. См. диаграмму тока коллектора в импульсном режиме выше.

В схеме с индуктивной нагрузкой на коммутационном интервале (t_stg + t_f), при восстановлении непроводящего состояния, возникающие на транзисторе пиковые перенапряжения могут превышать критические значения и вызвать пробой п/п структуры. Для уменьшения перенапряжений вводятся ограничители напряжения: снабберные RC-цепи, активные ограничители и т. п. Для уменьшения потерь (уменьшения длительности коммутационного интервала) в цепь управления (базы) транзистора вводится отрицательное напряжение смещения.

Увеличение напряжений при вводе отрицательного смещения и ограничение коллекторного тока отражаются на конфигурации ОБР. Такая ОБР является неотъемлемой характеристикой работы транзистора в переключающем режиме с индуктивной нагрузкой.

Рис. 6. Область безопасной работы с обратным смещением. Характеристика снята при условии T_c ≤ 100°C.

Увеличение U_CEX_(sus) при значительном ограничении тока коллектора – результат ввода ограничителей коммутационных перенапряжений до уровня 450 В.

Условиями безопасной (корректной) работы транзистора в ключевом режиме является выполнение следующих условий:

непревышение температурных ограничений по структуре в целом;
токи и напряжения на интервале включения (t_on) не превышают ограничений ОБР;
токи и напряжения на интервале выключения (t_stg + t_f) не превышают ограничений ОБР с обратным смещением.

Биполярный транзистор

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Основные особенности транзистора Дарлингтона

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

Напряжение коллектор – эмиттер 500 V;
Напряжение эмиттер – база 5 V;
Ток коллектора – 15 А;
Ток коллектора максимальный – 30 А;
Мощность рассеивания при 250С – 135 W;
Температура кристалла (перехода) – 1750С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Справка об аналогах биполярного низкочастотного npn транзистора MJE13009.

Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора MJE13009 .

Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор MJE13009 транзистором 2SC2335;

транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257; транзистором BUL74A; транзистором BUW72; транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257;

Как проверить транзистор без мультиметра

Проверка транзистора без использования мультиметра возможна не всегда. Применение при измерениях лампочек и источников питания может с высокой вероятностью вывести из строя проверяемый элемент.

Проверка транзистора биполярного типа может быть сделана простейшей контролькой из батарейки 4,5 В, «минус» которой соединен с лампочкой от карманного фонаря. Попарно подключаете «плюс» и второй контакт лампы к выводам. Если при подключении в любой полярности к паре «К-Э» лампа не загорается — переход исправен. Подключить через ограничительный резистор «плюс» на «Б». Лампу поочередно соединяем с выводами «Э» или «К» и проверяем эти переходы. Чтобы протестировать транзистор другой структуры, изменяем полярность подключения.

Эффективно использовать для проверки транзисторов приборы, сделанные своими руками и схемы которых достаточно доступны.

NPN и PNP транзисторы

Биполярный транзистор состоит из двух PN-переходов. Существуют два вида биполярных транзисторов: PNP-транзистор и NPN-транзистор.

На рисунке ниже структурная схема PNP-транзистора:

Схематическое обозначение PNP-транзистора в схеме выглядит так:

где Э – это эмиттер, Б – база, К – коллектор.

Существует также другая разновидность биполярного транзистора: NPN транзистор. Здесь уже материал P заключен между двумя материалами N.

Вот его схематическое изображение на схемах

Так как диод состоит из одного PN-перехода, а транзистор из двух, то значит можно представить транзистор, как два диода! Эврика!

Теперь же мы с вами можем проверить транзистор, проверяя эти два диода, из которых, грубо говоря, состоит транзистор. Как проверить диод мультиметром, можно прочитать в этой статье.

Проверяем исправный транзистор

Ну что же, давайте на практике определим работоспособность нашего транзистора. А вот и наш пациент:

Внимательно читаем, что написано на транзисторе: С4106. Теперь открываем поисковик и ищем документ-описание на этот транзистор. По-английски он называется “datasheet”. Прямо так и забиваем в поисковике “C4106 datasheet”. Имейте ввиду, что импортные транзисторы пишутся английскими буквами.

Нас больше всего интересует распиновка выводов транзистора, а также его вид: NPN или PNP. То есть нам надо узнать, какой вывод что из себя представляет. Для данного транзистора нам надо узнать, где у него база, где эмиттер, а где коллектор.

А вот и схемка распиновки из даташита:

Теперь нам понятно, что первый вывод – это база, второй вывод – это коллектор, ну а третий – эмиттер

Возвращаемся к нашему рисунку

Мы узнали из даташита, что наш транзистор NPN проводимости.

Ставим мультиметр на прозвонку и начинаем проверять “диоды” транзистора. Для начала ставим “плюс” к базе, а “минус” к коллектору

Все ОК, прямой PN-переход должен обладать небольшим падением напряжения. Для кремниевых транзисторов это значение 0,5-0,7 Вольт, а для германиевых 0,3-0,4 Вольта. На фото 543 милливольта или 0,54 Вольта.

Проверяем переход база-эмиттер, поставив на базу “плюс” , а на эмиттер – “минус”.

Видим снова падение напряжения прямого PN перехода. Все ОК.

Меняем щупы местами. Ставим “минус” на базу, а “плюс” на коллектор. Сейчас мы замеряем обратное падение напряжения на PN переходе.

Все ОК, так как видим единичку.

Проверяем теперь обратное падение напряжения перехода база-эмиттер.

Здесь у нас мультиметр также показывает единичку. Значит можно дать диагноз транзистору – здоров.

Проверяем неисправный транзистор

Давайте проверим еще один транзистор. Он подобен транзистору, который мы с вами рассмотрели выше. Его распиновка (то есть положение и значение выводов) такая же, как у нашего первого героя. Также ставим мультиметр на прозвонку и цепляемся к нашему подопечному.

Нолики… Это не есть хорошо. Это говорит о том, что PN-переход пробит. Можно смело выкидывать такой транзистор в мусор.

Очень удобно проверять транзисторы, имея прибор RLC-транзисторметр

Заключение

В заключении статьи, хотелось бы добавить, что лучше всегда находить даташит на проверяемый транзистор. Бывают так называемые составные транзисторы. Это значит, что в одном конструктивном корпусе транзистора могут быть вмонтированы два и более транзисторов. Имейте также ввиду, что некоторые радиоэлементы имеют такой же корпус, как и транзисторы. Это могут быть тиристоры, стабилизаторы, преобразователи напряжения или даже какая-нибудь иностранная микросхема.

Технические характеристики

2N3055 являются низкочастотным транзистором. Вместе с тем считается, что типовая граничная частота его перехода находится в диапазоне 3-6 МГц. Но так было не всегда. Впервые данный параметр на устройства появился в техописаниях компании RCA в 1971 г. и составлял всего 0,8 МГц. Постепенно он рос, вместе с совершенствованием технического процесса изготовления. В 1977 г принял современное значение в 2,5 МГц.

Основные параметры рассматриваемого транзистора, с момента начала его производства (с 1967 г.) практически не изменялись. У разных производителей могут быть они могут незначительно отличатся. Вот типовые значения максимально допустимых эксплуатационных характеристик 2N3055:

предельное напряжение К-Б (V_{КБО макс}) до 100 В, при разомкнутой цепи Э;
предельное напряжение К-Э (V_{КЭО макс}) до 70 В, при обрыве на Б;
максимальный коллекторный ток (I_К_макс) до 15 А;
рассеиваемая мощность (P_К_макс) до 115 Вт;
статический коэффициент передачи тока (H_FE) 20 … 70;
температура перехода (T_К) до 200 oC, хранения (Т_Хран) -65…+200 oC.

Превышение любого из этих значений может привести к выходу устройства из строя. С повышением температуры окружающей среды рассеиваемая мощность падает линейно.

Аналоги

Самым популярным российским аналогом 2N3055 считается мощный биполярный транзистор KT819ГM от АО «ГРУППА КРЕМНИЙ ЭЛ». От зарубежных производителей, в качестве замены можно использовать современный варианты с большим номинальным напряжением 2N3055HV (VКЭО = 100 В), MJ15015G (VКЭО = 120 В). Хорошей альтернативой является: T2N6371HV

Стоит обратить внимание на появившиеся в настоящее время версии в пластиковом корпусе ТО-3PN типа TIP3055 с мощностью до 90 Вт

В 70-хх компания Philips выпускала очень похожие устройства с маркировкой BDY20 (V_КЭО до 60 В) и позиционировала их для применения в аппаратуре Hi-Fi. Очень надежными и качественными эквивалентами у радиолюбителей до сих пор считаются KD502, KD503 бывшего Чехословацского производителя Teslа. К сожалению найти их сейчас очень сложно, так как они больше не выпускаются, а предприятие после распада СССР пришло в упадок.

Комплементарная пара

У устройства есть комплементарная пара MJ2955 с переходом типа PNP. По своим параметрам, кроме кремниевой структуры, он является почти полной копией транзистора 2N3055. Применяется вместе с ним в выходных каскадах мощных усилителей до 40 Вт с нагрузкой до 8 Ом, и 60 Вт на 4 Ом.

TIP2955 Datasheet PDF — Power Innovations Limited

Part Number	TIP2955
Description	PNP SILICON POWER TRANSISTOR
Manufacturers	Power Innovations Limited
Logo
There is a preview and TIP2955 download ( pdf file ) link at the bottom of this page. Total 6 Pages

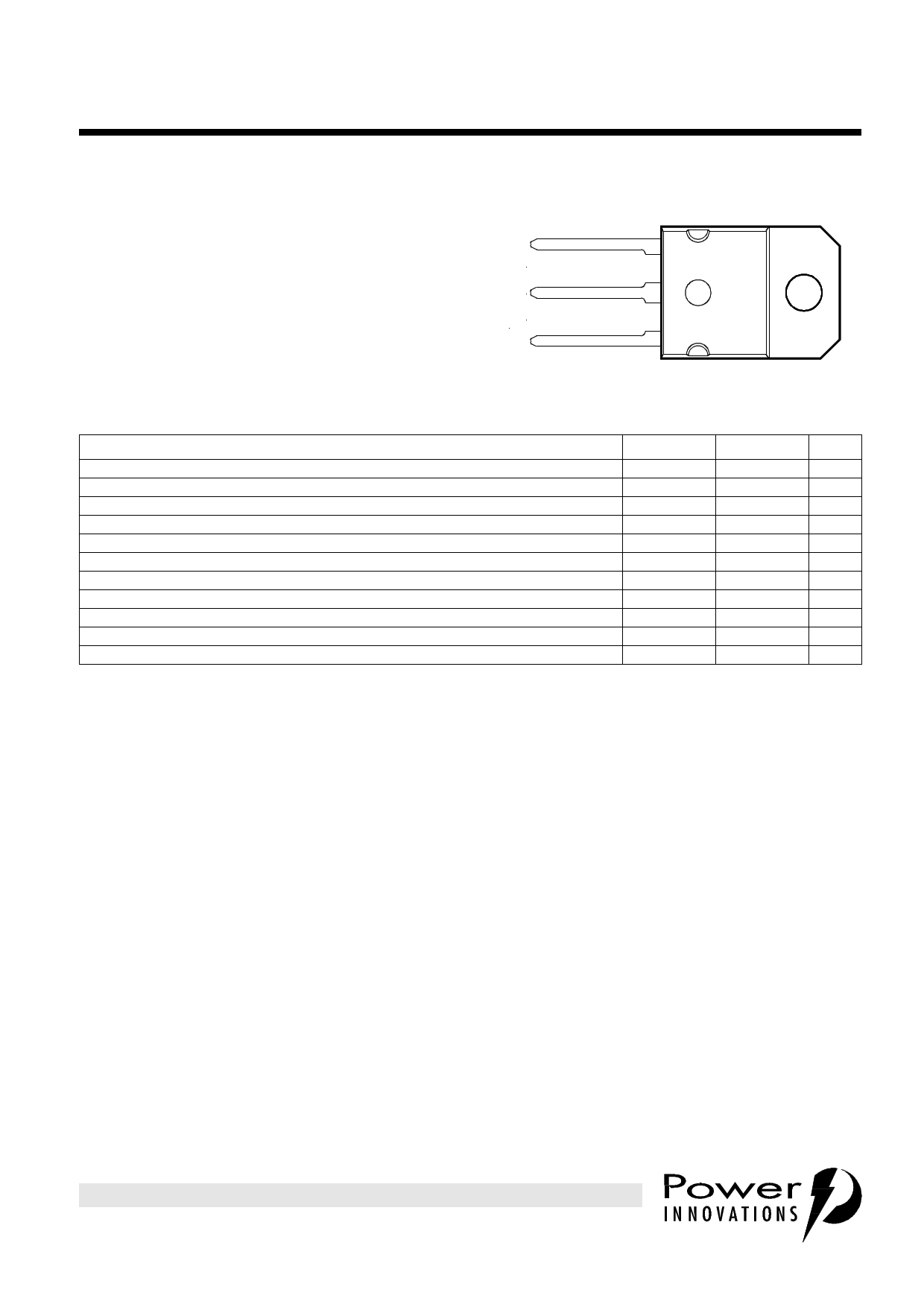

Preview 1 page

No Preview Available !

q Designed for Complementary Use with the

TIP3055 Series

q 90 W at 25°C Case Temperature

q 15 A Continuous Collector Current

q Customer-Specified Selections Available

B
C
SOT-93 PACKAGE
(TOP VIEW)
1
2

Pin 2 is in electrical contact with the mounting base.
MDTRAA

absolute maximum ratings at 25°C case temperature (unless otherwise noted)

RATING
SYMBOL
VALUE
UNIT

Collector-base voltage (IE = 0)

Collector-emitter voltage (IB = 0) (see Note 1)

Emitter-base voltage
Continuous collector current
Continuous base current
Continuous device dissipation at (or below) 25°C case temperature (see Note 2)
Continuous device dissipation at (or below) 25°C free air temperature (see Note 3)
Unclamped inductive load energy (see Note 4)
Operating junction temperature range
Storage temperature range
Lead temperature 3.2 mm from case for 10 seconds

VCBO

VCER

VEBO

Ptot

½LIC2

Tstg

-100
-70
-7
-15
-7
90
3.5
62.5
-65 to +150
-65 to +150
260
V
V
V
A
A
W
W
mJ
°C
°C
°C

NOTES: 1. This value applies when the base-emitter resistance RBE = 100 Ω.

2. Derate linearly to 150°C case temperature at the rate of 0.72 W/°C.
3. Derate linearly to 150°C free air temperature at the rate of 28 mW/°C.

4. This rating is based on the capability of the transistor to operate safely in a circuit of: L = 20 mH, IB(on) = -0.4 A, RBE = 100 Ω,

VBE(off) = 0, RS = 0.1 Ω, VCC = -10 V.

PRODUCT INFORMATION
Information is current as of publication date. Products conform to specifications in accordance
with the terms of Power Innovations standard warranty. Production processing does not
necessarily include testing of all parameters.
1

TIP2955
PNP SILICON POWER TRANSISTOR
JANUARY 1972 — REVISED MARCH 1997

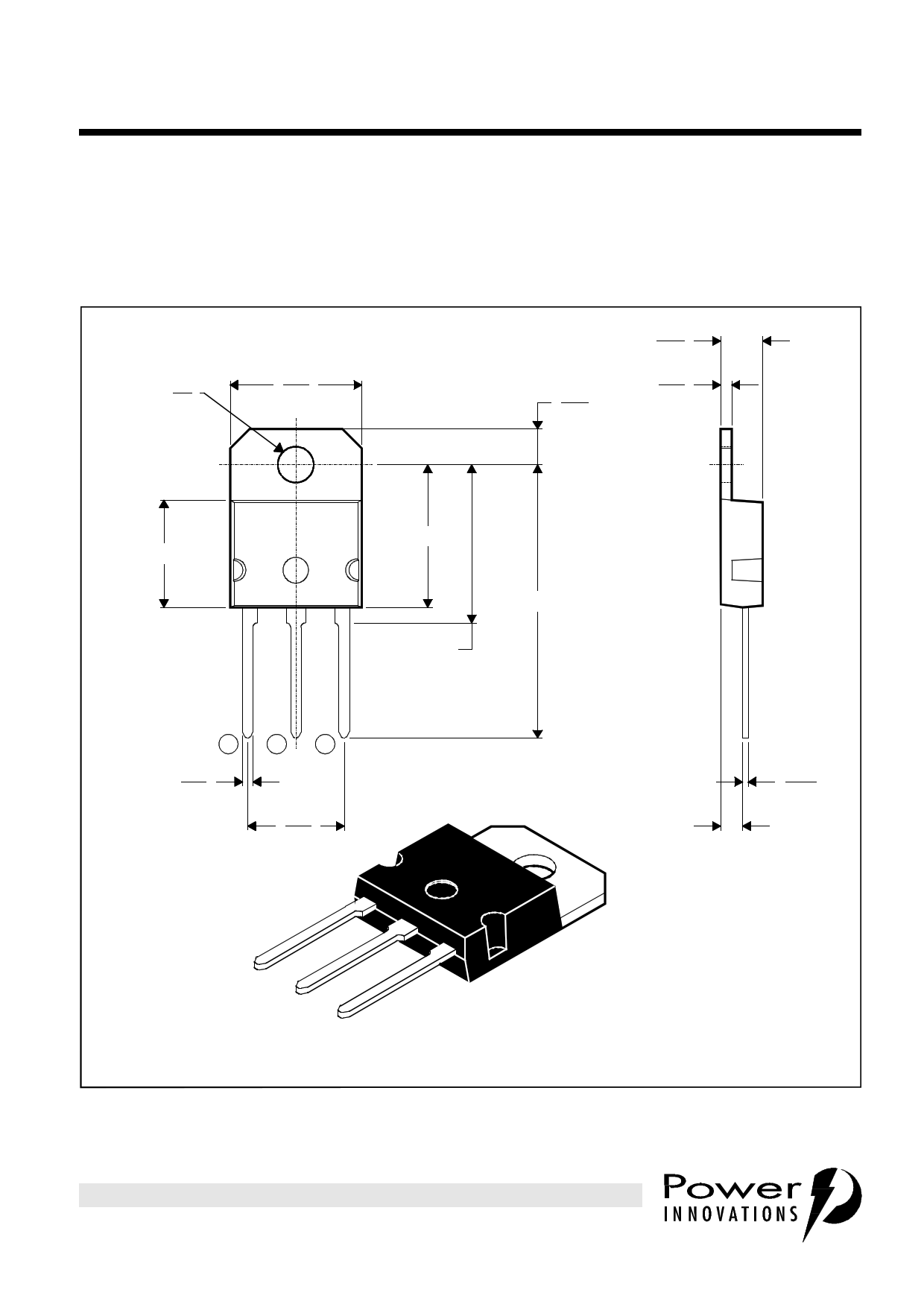

MECHANICAL DATA
SOT-93
3-pin plastic flange-mount package
This single-in-line package consists of a circuit mounted on a lead frame and encapsulated within a plastic
compound. The compound will withstand soldering temperature with no deformation, and circuit performance
characteristics will remain stable when operated in high humidity conditions. Leads require no additional
cleaning or processing when used in soldered assembly.
SOT-93

ø 4,1

4,0
15,2
14,7
3,95
4,15
4,90
4,70
1,37
1,17
12,2 MAX.
16,2 MAX.
18,0 TYP.
31,0 TYP.
1
1,30
1,10
23
11,1
10,8
2,50 TYP.
0,78
0,50
ALL LINEAR DIMENSIONS IN MILLIMETERS
NOTE A: The centre pin is in electrical contact with the mounting tab.
PRODUCT INFORMATION
MDXXAW
5

Preview 5 Page

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for TIP2955 electronic component.

Information	Total 6 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics	Allied Electronics	DigiKey Electronics	Arrow Electronics
Mouser Electronics	Adafruit	Newark	Chip One Stop
