Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер — 60 в, импульсное — 160 в — у КТ805А, КТ805АМ. 135 в — у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Максимальный ток коллектора. — 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ — — не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ — — не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более — 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). — 30 Вт.

Граничная частота передачи тока — 20 МГц.

Транзисторы КТ805 и качер Бровина.

Качер Бровина — черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла — источник высокого напряжения. Схема самого генератора предельно проста — он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости — КТ805АМ.

В самостоятельной сборке качера самый серьезный момент — намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 — 0,25 мм на диэлектрическое основание, например — пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен — может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу — это даст возможность наблюдать «стример» — коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы — стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 — 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 — 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор — чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно — выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина — 22см), а первичной — 6см (длина — 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения — 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего — от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

Пределы работы

пробой оксида ворота

Оксида затвора очень тонкая (100 нм или меньше), так что он может выдержать лишь ограниченное напряжение. В справочных данных, производители часто заявляют максимальный ворота к источнику напряжения, около 20 V, и превышение этого предела может привести к разрушению компонента. Кроме того, высокие ворота источника напряжения значительно сокращает срок службы полевого МОП — транзистора, с практически никаких преимуществ по R DSon сокращения.

Чтобы справиться с этой проблемой, А драйвер затвора схема часто используется.

Максимальный сток к источнику напряжения

Силовой МОП — транзисторы имеют максимальный указанный слив для напряжения источника (в выключенном состоянии ), за которой пробой может произойти. Превышение напряжения пробоя приводит устройство в поведении, что потенциально может повредить его и другие элементы схемы из — за чрезмерной рассеиваемой мощности.

Максимальный потребляемый ток

Ток стока должен как правило , остаются ниже определенного заданного значения (максимальный непрерывный ток стока). Она может достигать более высоких значений в течение очень коротких периодов времени (максимальный ток в импульсном режиме слива, иногда указаны для различных длительностей импульсов). Ток стока ограничивается нагревом из — за резистивные потери во внутренних компонентах , таких как провода облигаций и другие явления , таких как электромиграции в металлическом слое.

максимальная температура

Температура перехода (T J ) МОП — транзистора должны оставаться под определенным максимальным значением для устройства с функцией надежно, определяется расположение матрицы MOSFET и упаковочных материалов. Тара часто ограничивает максимальную температуру перехода, в связи с формовочной массы и (когда используют) эпоксидных характеристик.

Максимальная рабочая температура окружающей среды определяется рассеиваемой мощности и тепловым сопротивлением . Тепловое сопротивление переход-случае присуща устройству и упаковки; случай к окружающей тепловое сопротивление в значительной степени зависит от платы / макет монтажа, heatsinking зона и воздух / поток текучей среды.

Типа рассеиваемой мощности, является ли непрерывным или импульсным, влияет на максимальную рабочую температуру , из — за тепловые массовые характеристики; в общем случае , снизить частоту импульсов для данной рассеиваемой мощности, тем выше максимальной рабочей температуры окружающей среды, что позволяет за счет более длительный интервал для устройства для охлаждения. Модели, такие как сети Фостера , могут быть использованы для анализа динамики температуры от мощности переходных процессов .

Безопасная рабочая зона

Область безопасной работы определяет объединенные диапазоны тока стока и стоком к источнику напряжения МОП — транзистор мощности способен обрабатывать без повреждений. Оно представлено в графическом виде как область , в плоскости , образованной этих двух параметров. И ток стока и сток-исток напряжение должны оставаться ниже их соответствующих значений максимальных, но их продукт также должен оставаться ниже максимальной рассеиваемой мощностью устройство может обрабатывать. Таким образом, устройство не может работать при максимальном токе и максимальным напряжением одновременно.

Как работает полевой транзистор?

ПТ с индуцированным каналом содержит три электрода — исток (source), сток (drain), и затвор (gate).

Принцип работы ПТ наполовину понятен из графического обозначения и названия электродов.

Канал ПТ – это «водяная труба», в которую втекает «вода» (поток заряженных частиц, образующих электрический ток) через «источник» (исток).

«Вода» вытекает из другого конца «трубы» через «слив» (сток). Затвор – это «кран», который открывает или перекрывает поток. Чтобы «вода» пошла по «трубе», надо создать в ней «давление», т.е. приложить напряжение между стоком и истоком.

Если напряжение не приложено («давления в системе нет»), тока в канале не будет.

Если приложено напряжение, то «открыть кран» можно подачей напряжения на затвор относительно истока.

Чем большее подано напряжение, тем сильнее открыт «кран», больше ток в канале «сток-исток» и меньше сопротивление канала.

В источниках питания ПТ используется в ключевом режиме, т.е. канал или полностью открыт, или полностью закрыт.

Честно сказать, принципы действия ПТ гораздо более сложны, он может работать не только в ключевом режиме. Его работа описывается многими заумными формулами, но мы не будем здесь все это описывать, а ограничимся этими простыми аналогиями.

Скажем только, что ПТ могут быть с n-каналом (при этом ток в канале создается отрицательно заряженными частицами) и p-каналом (ток создается положительно заряженными частицами). На графическом изображении у ПТ с n-каналом стрелка направлена внутрь, у ПТ с p-каналом – наружу.

Собственно, «труба» — это кусочек полупроводника (чаще всего – кремния) с примесями химических элементов различного типа, что обуславливает наличие положительных или отрицательных зарядов в канале.

Теперь переходим к практике и поговорим о том,

Устройство и принцип работы MOSFET транзистора с встроенным каналом.

Устройство, в целом, схоже с JFET-транзисторами, вспомним основных действующих лиц:

  • Область P-типа, в которой основными носителями заряда являются дырки.
  • Область N+, в которой, напротив, основные носители – электроны. Пометка «+» символизирует повышенное легирование области, что означает повышенную же концентрацию электронов в ней.
  • Электроды полевого транзистора – сток, исток и затвор. Вывод подложки может как присутствовать, так и отсутствовать (в таком случае он соединен с истоком внутри транзистора).
  • И ко всему прочему, зоны типа N+ соединены между собой – эта область и образует встроенный канал, присутствующий в названии компонента.

Как адепт максимально четкой структуры, я пойду по такому же плану, как в статье про JFET. Стартовая точка такова:

Начнем с подключения следующим образом:

Канал (то есть область N-типа, соединяющая сток и исток) у нас присутствует конструктивно изначально, поэтому ничто и никто не препятствует движению электронов по этому самому каналу.

Движение электронов – это, в свою очередь, есть протекание тока. То есть при U_{ЗИ} = 0 в наличии имеется протекающий от стока к истоку ток. Фиксируем данный факт, и подаем положительное напряжение между затвором и истоком:

Возникающее электрическое поле будет притягивать дополнительные электроны как из областей стока и истока, так и из подложки, где концентрация электронов пусть и невелика, но они там есть.

И что получаем в итоге? Фактически увеличение, оно же расширение, канала, из которого логичным образом вытекает и увеличение тока, поскольку физически по нему сможет перемещаться большее количество электронов. Расширение канала ⇒ уменьшение его сопротивления ⇒ увеличение его проводимости ⇒ увеличение потока электронов ⇒ увеличение тока

При таком включении MOSFET транзистор работает в режиме обогащения. Проведем сравнительный анализ со случаем, когда U_{ЗИ} = 0:

Все соответствует произведенным нами выводам. Но на этом не завершаем, второй случай: U_{ЗИ} < 0. Механизм тот же, эффект противоположный:

Теперь возникающее поперечное электрическое поле приводит, наоборот, к выталкиванию электронов из области канала, что ведет к диаметрально отличающимся последствиям. Сужение канала ⇒ увеличение его сопротивления ⇒ уменьшение его проводимости ⇒ уменьшение потока электронов ⇒ уменьшение тока. И по итогу имеем:

В данном случае транзистор с встроенным каналом пребывает в режиме обеднения. И для всех трех рассмотренных случаев:

Также рассмотрим зависимость тока сток-исток от напряжения между затвором и истоком. Очевидно, что увидим тут полное соответствие тому, что разобрали:

При U_{ЗИ} = 0 через транзистор (по пути сток-исток) течет некий ток. Увеличение U_{ЗИ} – увеличение тока, то же самое и при уменьшении, то есть отрицательном смещении затвора относительно истока. При определенном пороговом значении канал сужается настолько, что протекание тока прекращается полностью.

Разобрали суть протекающих процессов и явлений, переходим ко второму типу – MOSFET  с индуцированным каналом.

Когда стоит использовать полевые МОП-транзисторы?

Биполярные и униполярные транзисторы — очень важные элементы, но возникает вопрос: когда их использовать? Оба типа имеют свои преимущества и недостатки, поэтому в некоторых проектах, один имеет преимущество перед другим. Использование биполярных транзисторов, безусловно, заслуживает внимания, когда схема питается от низкого напряжения (например, 1,5 В или 3,3 В), поскольку для ее работы достаточно напряжения 0,7 В. Униполярный транзистор может быть еще не полностью открыт в этих условиях.

МОП-транзисторы рекомендуются для управления нагрузками, потребляющими токи в диапазоне ампер, поскольку управляющий элемент (например, Arduino) не должен подавать на них питание — этого достаточно, чтобы установить достаточно высокий потенциал. Чтобы полностью открыть транзистор, приложите напряжение, в несколько раз превышающее пороговое напряжение между затвором и истоком (это напряжение включения).

МОП-транзисторы практически не потребляют ток от цепи, которая контролирует их работу!

Использование униполярных транзисторов рекомендуется там, где важно потребление тока. В некоторых проектах, особенно в схемах с питанием от небольших батарей, даже несколько микроампер, потребляемых базой биполярного транзистора, могут значительно сократить время работы устройства. Между эмиттером и коллектором полностью включенного (насыщенного) биполярного транзистора создается постоянное напряжение — обычно 0,2 В, но это значение может быть выше для мощных транзисторов

У униполярных транзисторов есть только сопротивление открытого канала, поэтому падение напряжения на них зависит от протекающего тока

Между эмиттером и коллектором полностью включенного (насыщенного) биполярного транзистора создается постоянное напряжение — обычно 0,2 В, но это значение может быть выше для мощных транзисторов. У униполярных транзисторов есть только сопротивление открытого канала, поэтому падение напряжения на них зависит от протекающего тока.

Напоследок еще одно практическое замечание. Если нам нужно контролировать, например, 10 так называемых сверхярких светодиодов, каждый через отдельный транзистор, то следует использовать 10 биполярных транзисторов вместе с 10 резисторами, по одному на каждую базу. Между тем, использование полевых МОП-транзисторов устранит необходимость в дополнительных резисторах, что сэкономит место на плате.

Как проверить полевой транзистор мультиметром и специальным тестером

Автор С Косенко из Воронежа в журнале Радио №1 за 2005 год показал свою разработку прибора проверки полевых транзисторов. Его имя: ППТ-01. Он объяснил принципы его работы, сборки, наладки, эксплуатации доступным языком.

Новичкам это все должно быть интересно, советую читать такие журналы и больше экспериментировать. Вам нужен практический опыт.

Сейчас подобные приборы выпускаются промышленным способом. Они позволяют проверять транзисторы, тиристоры, симисторы и другие электронные компоненты, точно узнать каждый параметр.

Доступная цена и широкие возможности этих тестеров обеспечивают их популярность. Ведь вся проверка сводится к установке выводов полупроводника в контактные гнезда и нажатию кнопки: результат автоматически отображается на дисплее.

Однако все эти операции вполне можно выполнить обычным цифровым мультиметром или аналоговым стрелочным тестером. Для этого нам потребуется посмотреть заводскую маркировку и найти по ней технические характеристики, определиться с конструкцией (JFET или MOSFET) и проводимостью канала.

Затем нужно вспомнить устройство своего мультиметра или тестера, перевести его в режим прозвонки либо измерения сопротивлений (для аналоговых приборов).

На моем карманном MESTEK MT-102 плюс присутствует на красном щупе, а минус — на черном. У вас скорее всего аналогично, но проверьте. Знак дисплея 0L (или 1 на других моделях) означает величину сопротивления (∞), которая превышает предназначенный диапазон измерения.

Проверку выполняем двумя этапами, последовательно соблюдая очередь:

  1. оцениваем исправность цепи сток-исток или, более точно, встроенного диода;
  2. анализируем открытие и закрытие выходной цепи при подаче управляющего сигнала.

Режим проверки №1

Перед началом работы кратковременно зашунтируйте все выводы полевика. Этим действием убирается возможный потенциал на его электродах, который может помешать замеру.

Результаты измерений на табло показываю для исправного мосфета. У поврежденного переходы будут отличаться: пробиты или оборваны.

На картинке показываю два измерения для n-канального транзистора. Схему его собрата с p-каналом привел для образца в правом нижнем углу. Действия для него аналогичны, а результат зависит от проводимости.

При первом замере ставим красный щуп с потенциалом плюса на сток, а черный на исток. Если диод исправен, то показания на приборе будут порядка 400-600. Это величина падения напряжения в милливольтах. Таким способом мультиметр в режиме прозвонки оценивает состояние полупроводникового перехода p-n полярности.

Для второго замера меняем щупы местами. Диод закрыт, его огромное сопротивление показывается как 0L.

Очередность этих замеров можно произвольно изменять.

Проверка мосфета положительной проводимости проводится аналогично, а индикацию на табло вам подскажет направление встроенного диода на рисунке.

Режим проверки №2

Оставляем черный щуп на истоке, а красный переставляем на затвор. Этим действием мы подаем ему положительный потенциал с мультиметра. На табло будет отображаться 0L, но транзистор должен открыться.

Проверяем открытие перестановкой красного щупа на сток. Изменение показаний на табло (единицы или десятки) станет достоверной информацией об его открытии. В этом можно убедиться, поменяв щупы между стоком и истоком. Показания останутся примерно в тех же пределах.

Теперь потребуется закрыть мосфет. Смотрим на замер №3: красный щуп ставим на исток, черный — затвор. Показание 0L.

Логика проверки p-канального типа полевика аналогична. Только надо помнить, что он открывается подачей отрицательного напряжения на затвор относительно истока, то есть «прижимается к земле».

Убедившись в исправности встроенного диода, открытии и закрытии силового перехода сток-исток, можно сделать вывод об исправности МДП транзистора.

Однако описанный метод не во всех случаях может обеспечить достоверные результаты. И дело здесь кроется в конструкции вашего мультиметра. Его выходного напряжения может просто не хватить для подачи отпирающего или запирающего потенциала на затвор.

Поэтому более достоверную проверку выполняют двумя мультиметрами:

  • одним контролируют состояние перехода сток-исток;
  • вторым управляют потенциалом на затворе.

Естественно, что заменить один из мультиметров можно самодельным источником напряжения, например, двумя батарейками АА (3 вольта) или омметром с предварительно оцененными характеристиками.

Принцип таких измерений показывает в своем видеоролике Дмитрий Гильмутдинов. Рекомендую посмотреть.

Цоколёвка

IRFP460 выполнен в усиленном корпусе TO-247, который применяется там, где высокие уровни мощности не допускают использование универсального ТО-220, и немного превосходит более раннюю версию ТО-218. Для крепления его на радиатор имеется специальное изолированное отверстием в центре. Если смотреть на маркировку (рисунок ниже), то слева направо находятся выводы: затвора (З), стока (С) и истока (И).

Устройство не содержит свинца (Pb-free), о чём указанно в самом начале технического описания (datasheet). Допускается его монтаж на плату с помощью дешёвых оловянно-свинцовых припоев, никак не влияющих на последующую работу изделия в целом. Этим моментом пользуются производители, везущие свою продукцию в страны, где пока не требуется выполнение стандартов по соблюдению экологических норм.

Транзисторы BC556, BC557, BC558, BC559, BC560 с буквами A, B, C.

Т ранзисторы BC556 – BC560 – кремниевые, высокочастотные усилительные общего назначения, структуры – p-n-p. Корпус пластиковый TO-92B. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) – 500 мВт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером – 300 МГц;

Максимальное напряжение коллектор – эмиттер – У транзисторов BC556 65в. У транзисторов BC557, BC560 45в. У транзисторов BC558, BC549 30в.

Максимальное напряжение коллектор – база – У транзисторов BC556 80в. У транзисторов BC557, BC560 50в. У транзисторов BC558, BC559 30в.

Максимальное напряжение эмиттер – база – 5в.

Коэффициент передачи тока: У транзисторов BC556A, BC557A, BC558A, BC559A, BC560A – от 110 до 220. У транзисторов BC556B, BC557B, BC558B, BC559B, BC560B – от 200 до 450. У транзисторов BC556C, BC557C, BC558C, BC559C, BC560C – от 420 до 800.

Максимальный постоянный ток коллектора – 100 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА – не выше 0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА – 0,9в.

Транзисторы комплиментарные BC556, BC557, BC558, BC559, BC560 – BC546, BC547, BC548, BC549, BC550.

BC556, BC557, BC558, BC559, BC560 встречаются в самых различных схемах. Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах. Пример – популярная схема переговорного устройства(уоки – токи) на 27мГц.

Схема состоит из двух компонентов – LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом. Режимы прием – передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.

В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 – VT5) и два комплементарных BC557(VT3 – VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450). Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 – его мощность должна быть не менее 0,25 ватт.

Конденсаторы C1 – C11 слюдяные, C12 – C13 – оксидные(электролитические), любого типа. Катушка генератора L1 – 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника). Катушка L2 – 1,5 витка на том же каркасе, тем же проводом. Антенной служит безкаркасная катушка – пружина диаметром 0,5 см содержащая 160 – 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

12 шт. из магазина г.Ижевск2328 шт. со склада г.Москва,срок 3-4 рабочих дня
− +

В корзину

PNP транзистор общего применения

ХарактеристикиТехнические ∙ Корпус TO-92 ∙ Распиновка CBE

Электрические ∙ Мощность 0.5Вт ∙ Ток коллектора -0.1А ∙ Обратный ток коллектор-база -0.015uA ∙ Напряжение эмиттер-база -5В ∙ Напряжение коллектор-эмиттер 45В ∙ Напряжение коллектор-база -50В ∙ Hfe min 420 ∙ Hfe max 800

Общие ∙ Производитель Semtech

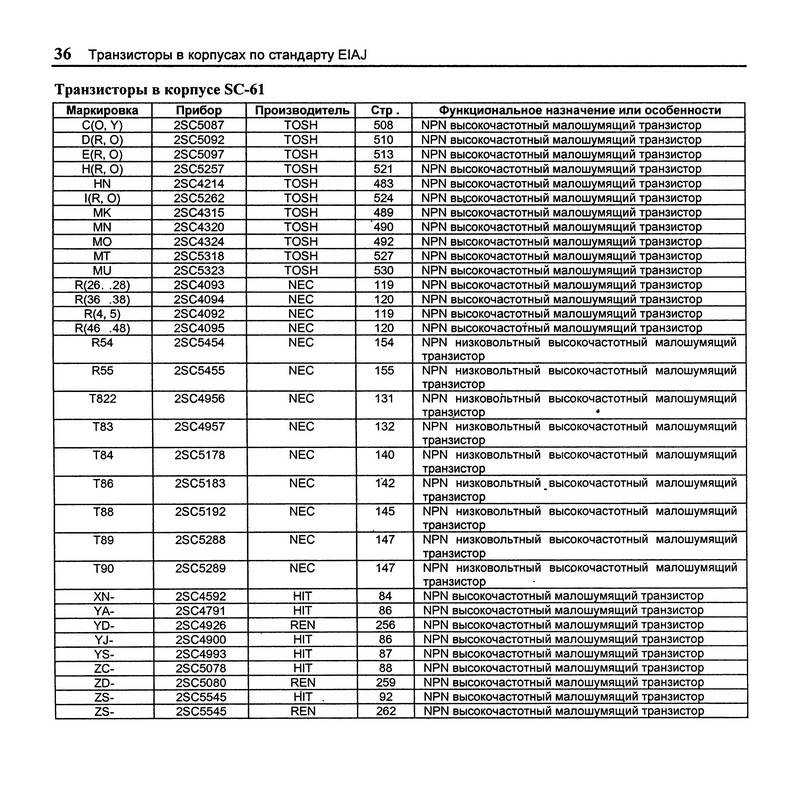

Справочник по импортным полевым транзисторам

Пакеты импортных полевых транзисторов бывают различных видов, и каждый из них имеет свои особенности и характеристики. В этом справочнике мы рассмотрим основные типы импортных полевых транзисторов и предоставим описание их характеристик.

1. MOSFET транзисторы

МОSТ или Metal-Oxide Semiconductor Field-Effect Transistor — один из самых распространенных типов полевых транзисторов. Он имеет трехслойную структуру, состоящую из металлического затвора, оксидного слоя и полупроводникового канала. MOSFET транзисторы обладают высокой эффективностью и применяются в широком спектре электронных устройств.

Характеристики MOSFET транзисторов:

  • Низкое сопротивление затвор-исток (RDS(on))
  • Высокий коэффициент усиления (gm)
  • Низкое потребление энергии
  • Широкий диапазон рабочих температур

2. IGBT транзисторы

IGBT или Insulated-Gate Bipolar Transistor — это транзистор с изолированным затвором. Он объединяет преимущества биполярного транзистора и MOSFET транзистора. IGBT транзисторы применяются в электронике с высокими напряжениями и большими токами, таких как инверторы переменного тока, преобразователи энергии и электроприводы.

Характеристики IGBT транзисторов:

  • Высокое напряжение переноса (VCE)
  • Высокая пропускная способность
  • Высокие рабочие температуры
  • Низкое сопротивление затвор-исток (RDS(on))

3. JFET транзисторы

JFET или Junction Field-Effect Transistor — это транзистор, где наблюдается прямое или обратное управление током путем воздействия на поле, создаваемое неравномерностью примесей в полупроводниковой структуре. JFET транзисторы применяются в узкополосных усилителях, высокочастотных приборах и системах автоматического управления.

Характеристики JFET транзисторов:

  • Высокая степень усиления (mu)
  • Низкое уровень помех и шумов
  • Широкий диапазон рабочих температур
  • Высокая стабильность и надежность

4. HEMT транзисторы

HEMT или High Electron Mobility Transistor — это транзистор с высокой подвижностью электронов. Он использует гетероструктуру полупроводников для достижения высокой электронной подвижности и высокой скорости переключения. HEMT транзисторы применяются в высокочастотной и микроволновой электронике, а также в устройствах связи и радиовещания.

Характеристики HEMT транзисторов:

  • Высокая скорость переключения
  • Высокая мощность передачи
  • Низкий уровень шума
  • Широкий диапазон рабочих частот

Каждый из этих типов импортных полевых транзисторов имеет свои преимущества и применение в различных областях электроники и электротехники. Ознакомившись с их характеристиками, можно выбрать наиболее подходящий транзистор для конкретного проекта или устройства.

Полезные страницы

  • Набор GyverKIT – большой стартовый набор Arduino моей разработки, продаётся в России
  • Каталог ссылок на дешёвые Ардуины, датчики, модули и прочие железки с AliExpress у проверенных продавцов
  • Подборка библиотек для Arduino, самых интересных и полезных, официальных и не очень
  • Полная документация по языку Ардуино, все встроенные функции и макросы, все доступные типы данных
  • Сборник полезных алгоритмов для написания скетчей: структура кода, таймеры, фильтры, парсинг данных
  • Видео уроки по программированию Arduino с канала “Заметки Ардуинщика” – одни из самых подробных в рунете
  • Поддержать автора за работу над уроками
  • Обратная связь – сообщить об ошибке в уроке или предложить дополнение по тексту ()

Сравнение IGBT с MOSFET

Структуры обоих транзисторов очень похожи друг на друга. Что касается протекания тока, важным отличием является добавление слоя подложки P-типа под слой подложки N-типа в структуре модуля IGBT. В этом дополнительном слое дырки вводятся в слой с высоким сопротивлением N-типа, создавая избыток носителей. Это увеличение проводимости в N-слое помогает уменьшить общее напряжение во включенном состоянии в IGBT-модуле. К сожалению, это также блокирует поток электроэнергии в обратном направлении. Поэтому в схему добавлен специальный диод, который расположен параллельно с IGBT чтобы проводить ток в противоположном направлении.

Справочник конденсаторов электролитических, керамических и металлопленочных.

В справочных данных по конденсаторам указаны область применения, типоразмеры, графики зависимости эквивалентного последовательного сопротивления от температуры и частоты, зависимости допустимого импульсного тока от частоты, время наработки, тангенс угла потерь и другие характеристики.

Отечественные операционные усилители. Справочник.

В справочниках по отечественным операционным усилителям указаны типовая схема включения, электрические и частотные характеристики, допустимая рассеиваемая мощность. На операционники К140УД17, К140УД18, К140УД20, К140УД22, К140УД23, К140УД24, К140УД25, К140УД26, сдвоенные и счетверенные ОУ серий К1401УД1 — К1401УД6, микросхемы для звуковой аппаратуры К157 и широкополосные усилители К574 приведена весьма подробная информация: цоколевка, импортный аналог, внутренняя схема операционного усилителя, графики, характеристики, схемы балансировки, включения в качестве инвертирующего и неинвертирующего усилителя — в общем, не хуже импортных datasheets . Операционные усилители в справочнике расположены в алфавитном порядке. В таблице приведено краткое описание, а подробные характеристики содержатся в pdf файле.

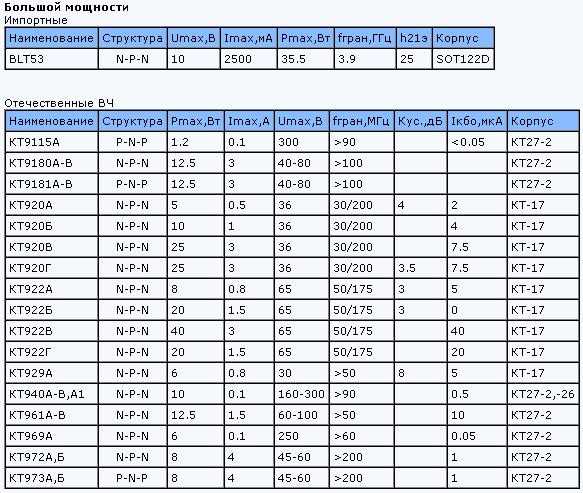

Справочник по импортным полевым транзисторам.

В справочнике по MOSFET транзисторам приборы рассортированы в порядке возрастания напряжения и тока, приведен

тип корпуса, что удобно для подбора транзистора в справочнике по параметрам под конкретную задачу. Справочник

подойдет и для подбора аналогов, хотя транзисторы с одинаковым током и

напряжением могут и не быть взаимозаменяемыми — необходимо внимательно

сравнивать характеристики. Импортные взяты исключительно из прайсов магазинов, и это повышает

их шансы на доставаемость. В практических применениях полевые транзисторы

конкурируют с БТИЗ (смотри IGBT справочник). И те, и другие управляются напряжением, приложенным к затвору и выбор между IGBT и MOSFET чаще всего определяется
частотами переключения и рабочим напряжением. На низких частотах и высоких напряжениях эффективнее IGBT, а на высоких
частотах и низких напряжениях предпочтительнее MOSFET. В середине этого диапазона все определяется параметрами
конкретных приборов. Производители IGBT выпускают транзисторы со все более высокими скоростями переключения,
а производители MOSFET, в свою очередь, разрабатывают приборы с высокими рабочими напряжениями, умудряясь сохранять
низкое сопротивление стока. Например, весьма хорош полевой транзистор IPW60R045.

NXP » MRF1K50H

John Powell, NXP Semiconductors

Microwave Engineering Europe

Последние достижения в области технологии LDMOS позволили не только использовать радиочастотные транзисторы в тех приложениях, где раньше безраздельно доминировали электровакуумные приборы, но и расширить сферу их применения. Новый мощный радиочастотный транзистор MRF1K50H компании NXP при питании напряжением 50 В способен как в импульсном, так и в непрерывном режимах отдавать в нагрузку 1500 Вт в диапазоне частот от 1.8 до 500 МГц, что делает его самым мощным транзистором среди выпускаемых отраслью по любым технологиям и для любых частот.

Когда несколько лет назад NXP представила транзистор с непрерывной выходной мощностью 1250 Вт, он быстро завоевал популярность в самых разных приложениях большой мощности, где раньше традиционно использовались электровакуумные триоды и тетроды, поскольку это был первый LDMOS транзистор, способный работать в системах, в которых могут происходить огромные рассогласования импедансов.

Новый MRF1K50H (Рисунок 1) сместил этот уровень надежности в область более высоких мощностей, что делает его еще более привлекательным для приложений большой мощности. Это могут быть, в частности, схемы накачки углекислотных лазеров и источников плазмы, а также установки физики высоких энергий, в которых они формируют электромагнитное поле, ускоряющее пучки заряженных частиц.

Рисунок 1. Изображенные здесь в трех вариантах корпусов новые 1.5-киловаттные радиочастотные транзисторы компании NXP на сегодня являются самыми мощными твердотельными высокочастотными приборами. Версия с керамическим корпусом с воздушной полостью совместима с существующими транзисторами; для увеличения выходной мощности достаточно лишь небольшой перенастройки.

MRF1K50H также хорошо подойдет для использования во многих промышленных системах, таких как нагревательное, сварочное и сушильное оборудование, в котором всегда использовались электронные лампы, поскольку никаких твердотельных источников радиочастотного диапазона, в которых сочетались бы надежность электровакуумных приборов с высокой выходной мощностью просто не существовало. Кроме того, транзистор найдет применение в УКВ передатчиках телевизионного вещания, УВЧ радарах и наземных базовых станциях подвижной радиосвязи.

Рисунок 2. MRF1K50H отдает непрерывную мощность 1550 Вт на частоте 27 МГц при усилении 25.9 дБ и КПД 78%.

Кроме того, MRF1K50H, вероятно, приобретет популярность среди производителей линейных усилителей для любительского радио, где один транзистор легко обеспечит максимальную пиковую мощность огибающей (1500 Вт), допустимую почти во всех КВ и некоторых УКВ диапазонах.

По уровню надежности и сроку службы этот транзистор намного превосходит любые электронные лампы. В экстремальных условиях, когда температура перехода может достигать 225 °C, среднее время наработки на отказ транзистора MRF1K50H составляет 35 лет, однако в нормальном режиме работы при температуре корпуса до 100 °C оно превышает 450 лет. Это гарантирует длительный срок эксплуатации без замены транзистора, намного сокращающий вынужденные простои промышленных систем, время их обслуживания и стоимость использования. Кроме того, твердотельные источники радиочастотных сигналов позволяют управлять выходной мощностью в их полном динамическом диапазоне, фактически, предлагая ранее недоступные варианты использования.

Рисунок 3. Основные характеристики транзисторов MRF1K50H в радиовещательном диапазоне частот. Как можно видеть, КПД остается в пределах 81% … 84%.

Получить выходную мощность 1.5 кВт можно как от транзистора в керамическом корпусе с воздушной полостью (MRF1K50H), так и от транзистора в формованном пластмассовом корпусе (MRF1K50N). MRF1K50H совместим по выводам со своим 1250-ваттным предшественником MRFE6VP61K25H, а также с устройствами других производителей, так что переход на новые транзисторы не вызовет у разработчиков никаких трудностей. Более того, у транзисторов не только одинаковые корпуса, но и очень близкие значения выходной емкости, что позволяет устанавливать MRF1K50H на ту же печатную плату, выполнив лишь минимальные перенастройки, связанные с его большей выходной мощностью.

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
