Активные компоненты: Диоды SOD
ТИП: | Расшифровка Типа: | |||||||
SM | Rectangular Diode Gull Wing LeadКвадратный диод – выводы «ласточкин хвост» | |||||||
Тип корпуса | Ширина ленты | Шаг компонента в ленте | Размер корпуса L (мм) | Размер корпуса W (мм) | Высота корпуса H (мм) | Размер корпуса S (мм) | Размер корпуса B (мм) | Кол-во в стандартной упаковке(170 мм/7 дюймов)лента пластиковая |
SOD923 | 8 мм | 2 мм | 0.8 | 0.6 | 0.4 | 1.0 | 0.2 | 8000 |
SOD723 | 8 мм | 2 мм | 1.0 | 0.6 | 0.5 | 1.4 | 0.3 | 8000 |
SOD523 | 8 мм | 4 мм | 1.2 | 0.8 | 0.6 | 1.6 | 0.3 | 3000 |
SOD323 | 8 мм | 4 мм | 1.7 | 1.25 | 0.7 | 2.5 | 0.3 | 3000 |
SOD123 | 8 мм | 4 мм | 2.7 | 1.5 | 1.3 | 3.6 | 0.7 | 3000 |
DO215AC | 12 мм | 4 мм | 4.3 | 2.6 | 2.2 | 6.1 | 1.4 | 1800 |
DO215AA | 12 мм | 8 мм | 4.3 | 3.6 | 2.3 | 6.2 | 2.0 | 1000 |
DO215AB | 16 мм | 8 мм | 7.0 | 6.0 | 2.3 | 1 0 | 3.0 | 900 |
Наследие 90-х годов
В России, как и в остальных странах СНГ, был приватизирован и начал развиваться простой бизнес. Крупные бизнесмены занимались получением сверхприбылей в сжатые сроки. Впоследствии они стали лоббировать изменения законодательства, которые помогали сохранять высокие доходы в своих нишах бизнеса.
Что касается высоких технологий — государство науку практически не финансировало. Это привело к “утечке мозгов”. Многие специалисты оказались за рубежом, где вносили свой вклад в развитие иностранного высокотехнологичного бизнеса. Отечественный же высокотехнологичный бизнес оказался совершенно незащищенным.
iPhone 5 в 2013 году был выпущен с 28-нанометровым техпроцессом
Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
Новая продукция
Новая продукция предприятия включает транзисторы и микросхемы с проектными нормами 500 нм в малогабаритных полимерных корпусах типа SOT-23 и SOT-89 для поверхностного монтажа, которые используются в блоках вторичного питания различной радиоэлектронной техники.
Интегральные микросхемы линейных стабилизаторов напряжения с проектными нормами 500 нм в малогабаритных металлополимерных корпусах типа SOT-23
В частности, налажен выпуск микросхем супервизоров вторичного электропитания – специальных электронных схем, которые позволяют осуществлять непрерывный контроль напряжения. Подобные компоненты необходимы устройствам с питанием от батареи (смартфоны, ноутбуки), а также многим другим электронным приборам, которые даже при работе от сети чувствительным к изменению напряжения источника.
В планах компании – освоить новое серийное производство интегральных микросхем и транзисторов с проектными нормами 350 нм, уже для более сложных изделий.
Принцип работы стабилитрона
Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.
Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.
Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.
Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.
Справочная таблица по SMD транзисторам
Обозначение на корпусе | Тип транзистора | Условный аналог |
15 | MMBT3960 | 2N3960 |
1A | BC846A | BC546A |
1B | BC846B | BC546B |
1C | MMBTA20 | MPSA20 |
1D | BC846 | — |
1E | BC847A | BC547A |
1F | BC847B | BC547B |
1G | BC847C | BC547C |
1H | BC847 | — |
1J | BC848A | BC548A |
1K | BC848B | BC548B |
1L | BC848C | BC548C |
1M | BC848 | — |
1P | FMMT2222A | 2N2222A |
1T | MMBT3960A | 2N3960A |
1X | MMBT930 | — |
1Y | MMBT3903 | 2N3903 |
2A | FMMT3906 | 2N3906 |
2B | BC849B | BC549B |
2C | BC849C | BC549C / BC109C / MMBTA70 |
2E | FMMTA93 | — |
2F | BC850B | BC550B |
2G | BC850C | BC550C |
2J | MMBT3640 | 2N3640 |
2K | MMBT8598 | — |
2M | MMBT404 | — |
2N | MMBT404A | — |
2T | MMBT4403 | 2N4403 |
2W | MMBT8599 | — |
2X | MMBT4401 | 2N4401 |
3A | BC856A | BC556A |
3B | BC856B | BC556B |
3D | BC856 | — |
3E | BC857A | BC557A |
3F | BC857B | BC557B |
3G | BC857C | BC557C |
3J | BC858A | BC558A |
3K | BC858B | BC558B |
3L | BC858C | BC558C |
3S | MMBT5551 | — |
4A | BC859A | BC559A |
4B | BC859B | BC559B |
4C | BC859C | BC559C |
4E | BC860A | BC560A |
4F | BC860B | BC560B |
4G | BC860C | BC560C |
4J | FMMT38A | — |
449 | FMMT449 | — |
489 | FMMT489 | — |
491 | FMMT491 | — |
493 | FMMT493 | — |
5A | BC807-16 | BC327-16 |
5B | BC807-25 | BC327-25 |
5C | BC807-40 | BC327-40 |
5E | BC808-16 | BC328-16 |
5F | BC808-25 | BC328-25 |
5G | BC808-40 | BC328-40 |
549 | FMMT549 | — |
589 | FMMT589 | — |
591 | FMMT591 | — |
593 | FMMT593 | — |
6A | BC817-16 | BC337-16 |
6B | BC817-25 | BC337-25 |
6C | BC817-40 | BC337-40 |
6E | BC818-16 | BC338-16 |
6F | BC818-25 | BC338-25 |
6G | BC818-40 | BC338-40 |
9 | BC849BLT1 | — |
AA | BCW60A | BC636 / BCW60A |
AB | BCW60B | — |
AC | BCW60C | BC548B |
AD | BCW60D | — |
AE | BCX52 | — |
AG | BCX70G | — |
AH | BCX70H | — |
AJ | BCX70J | — |
AK | BCX70K | — |
AL | MMBTA55 | — |
AM | BSS64 | 2N3638 |
AS1 | BST50 | BSR50 |
B2 | BSV52 | 2N2369A |
BA | BCW61A | BC635 |
BB | BCW61B | — |
BC | BCW61C | — |
BD | BCW61D | — |
BE | BCX55 | — |
BG | BCX71G | — |
BH | BCX71H | BC639 |
BJ | BCX71J | — |
BK | BCX71K | — |
BN | MMBT3638A | 2N3638A |
BR2 | BSR31 | 2N4031 |
C1 | BCW29 | — |
C2 | BCW30 | BC178B / BC558B |
C5 | MMBA811C5 | — |
C6 | MMBA811C6 | — |
C7 | BCF29 | — |
C8 | BCF30 | — |
CE | BSS79B | — |
CEC | BC869 | BC369 |
CF | BSS79C | — |
CH | BSS82B / BSS80B | — |
CJ | BSS80C | — |
CM | BSS82C | — |
D1 | BCW31 | BC108A / BC548A |
D2 | BCW32 | BC108A / BC548A |
D3 | BCW33 | BC108C / BC548C |
D6 | MMBC1622D6 | — |
D7 | BCF32 | — |
D8 | BCF33 | BC549C / BCY58 / MMBC1622D8 |
DA | BCW67A | — |
DB | BCW67B | — |
DC | BCW67C | — |
DE | BFN18 | — |
DF | BCW68F | — |
DG | BCW68G | — |
DH | BCW68H | — |
E1 | BFS17 | BFY90 / BFW92 |
EA | BCW65A | — |
EB | BCW65B | — |
EC | BCW65C | — |
ED | BCW65C | — |
EF | BCW66F | — |
EG | BCW66G | — |
EH | BCW66H | — |
F1 | MMBC1009F1 | — |
F3 | MMBC1009F3 | — |
FA | BFQ17 | BFW16A |
FD | BCV26 | MPSA64 |
FE | BCV46 | MPSA77 |
FF | BCV27 | MPSA14 |
FG | BCV47 | MPSA27 |
GF | BFR92P | — |
H1 | BCW69 | — |
H2 | BCW70 | BC557B |
H3 | BCW89 | — |
H7 | BCF70 | — |
K1 | BCW71 | BC547A |
K2 | BCW72 | BC547B |
K3 | BCW81 | — |
K4 | BCW71R | — |
K7 | BCV71 | — |
K8 | BCV72 | — |
K9 | BCF81 | — |
L1 | BSS65 | — |
L2 | BSS70 | — |
L3 | MMBC1323L3 | — |
L4 | MMBC1623L4 | — |
L5 | MMBC1623L5 | — |
L6 | MMBC1623L6 | — |
L7 | MMBC1623L7 | — |
M3 | MMBA812M3 | — |
M4 | MMBA812M4 | — |
M5 | MMBA812M5 | — |
M6 | BSR58 / MMBA812M6 | 2N4858 |
M7 | MMBA812M7 | — |
O2 | BST82 | — |
P1 | BFR92 | BFR90 |
P2 | BFR92A | BFR90 |
P5 | FMMT2369A | 2N2369A |
Q3 | MMBC1321Q3 | — |
Q4 | MMBC1321Q4 | — |
Q5 | MMBC1321Q5 | — |
R1 | BFR93 | BFR91 |
R2 | BFR93A | BFR91 |
S1A | SMBT3904 | — |
S1D | SMBTA42 | — |
S2 | MMBA813S2 | — |
S2A | SMBT3906 | — |
S2D | SMBTA92 | — |
S2F | SMBT2907A | — |
S3 | MMBA813S3 | — |
S4 | MMBA813S4 | — |
T1 | BCX17 | BC327 |
T2 | BCX18 | — |
T7 | BSR15 | 2N2907A |
T8 | BSR16 | 2N2907A |
U1 | BCX19 | BC337 |
U2 | BCX20 | — |
U7 | BSR13 | 2N2222A |
U8 | BSR14 | 2N2222A |
U9 | BSR17 | — |
U92 | BSR17A | 2N3904 |
Z2V | FMMTA64 | — |
ZD | MMBT4125 | 2N4125 |
Если вдруг в таблице не оказалось нужных Вам данных, то у нас на сайте есть программа по SMD элементам, скачать которую можно совершенно на этой странице. Вообще у нас все программы бесплатные, без регистраций, без файлообменников и без СМС!Вы также можете задать любой интересующий вопрос и на нашем ФОРУМЕ!
Японская система JIS
Стандарты маркировки, выработанные в Японии представлены буквами и цифрами в количестве 5 штук:
- Цифра под номером 1 – тип полупроводникового транзистора: 0 – обозначение фотодиода или фототранзистора; 1 – обозначение диода; 2 – обозначение транзистора;
- Буквенный символ S проставляется на каждом выпущенном элементе;
- Третий по счету маркировочный элемент говорит о разновидности детали: А – PNP с высокой частотностью; В – PNP с низкой частотностью; С — NPN с высоким уровнем частотности; D — NPN с низким уровнем частотности; Н – однопереходной; J — транзистор полевого типа с N-каналом; К — транзистор полевого типа с P-каналом;
- Цифра под номер 4 – номер серии в диапазоне от 10 до 9999;
- Пятый символ маркировки обозначает модификацию. Иногда данный символ отсутствует.
Бывают ситуации, когда в кодировке присутствует 6 символ – это дополнительная литера N, M или S, которая отвечает за соответствие прибора определенным стандартам. Маркировка, разработанная в Японии, не предусматривает использование обозначений цветом.
KTN2907AS Datasheet (PDF)
..1. Size:704K kec ktn2907s ktn2907as.pdf
SEMICONDUCTOR KTN2907S/ASTECHNICAL DATA EPITAXIAL PLANAR PNP TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.EL B LFEATURESDIM MILLIMETERS_Low Leakage Current A 2.93 0.20+B 1.30+0.20/-0.15: ICEX=-50nA(Max.) ; VCE=-30V, VEB=-0.5V.C 1.30 MAX23 D 0.40+0.15/-0.05Low Saturation Voltage E 2.40+0.30/-0.201: VCE(sat)=-0.4V(Max.) ; IC=-150mA, IB=-15m
6.1. Size:83K kec ktn2907ae.pdf
SEMICONDUCTOR KTN2907AETECHNICAL DATA EPITAXIAL PLANAR PNP TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.EFEATURESBLow Leakage CurrentDDIM MILLIMETERS: ICEX=-50nA(Max.) ; VCE=-30V, VEB=-0.5V.2_+A 1.60 0.10Low Saturation Voltage _+B 0.85 0.1031_C 0.70 0.10+: VCE(sat)=-0.4V(Max.) ; IC=-150mA, IB=-15mA.D 0.27+0.10/-0.05_Complementar

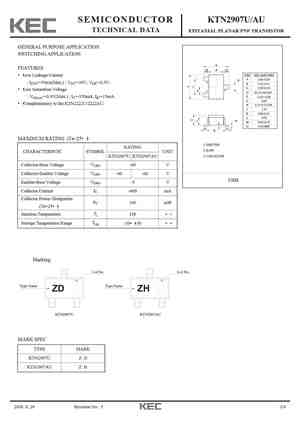

6.2. Size:50K kec ktn2907u ktn2907au.pdf
SEMICONDUCTOR KTN2907U/AUTECHNICAL DATA EPITAXIAL PLANAR PNP TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.EFEATURESM B MDIM MILLIMETERSLow Leakage Current_+A 2.00 0.20D2: ICEX=-50nA(Max.) ; VCE=-30V, VEB=-0.5V._+B 1.25 0.15_+C 0.90 0.10Low Saturation Voltage 31D 0.3+0.10/-0.05_+: VCE(sat)=-0.4V(Max.) ; IC=-150mA, IB=-15mA.

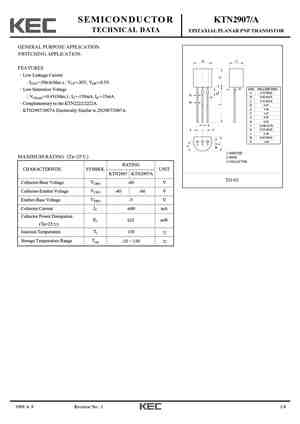

7.1. Size:379K kec ktn2907 a.pdf
SEMICONDUCTOR KTN2907/ATECHNICAL DATA EPITAXIAL PLANAR PNP TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.B CFEATURESLow Leakage Current: ICEX=-50nA(Max.) ; VCE=-30V, VEB=-0.5V.N DIM MILLIMETERSLow Saturation Voltage A 4.70 MAXEK: VCE(sat)=-0.4V(Max.) ; IC=-150mA, IB=-15mA. B 4.80 MAXGC 3.70 MAXDComplementary to the KTN2222/2222A.D 0.45E 1.00
7.2. Size:577K kec ktn2907s as.pdf
SEMICONDUCTOR KTN2907S/ASTECHNICAL DATA EPITAXIAL PLANAR PNP TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.EFEATURES L B LDIM MILLIMETERSLow Leakage Current_+2.93 0.20AB 1.30+0.20/-0.15: ICEX=-50nA(Max.) ; VCE=-30V, VEB=-0.5V.C 1.30 MAX2Low Saturation Voltage 3 D 0.45+0.15/-0.05E 2.40+0.30/-0.20: VCE(sat)=-0.4V(Max.) ; IC=-150mA, IB=-15mA.
7.3. Size:43K kec ktn2907u au.pdf
SEMICONDUCTOR KTN2907U/AUTECHNICAL DATA EPITAXIAL PLANAR PNP TRANSISTORGENERAL PURPOSE APPLICATION.SWITCHING APPLICATION.EFEATURESM B MDIM MILLIMETERSLow Leakage Current_A+2.00 0.20D2: ICEX=-50nA(Max.) ; VCE=-30V, VEB=-0.5V._+B 1.25 0.15_+C 0.90 0.10Low Saturation Voltage 31D 0.3+0.10/-0.05_E +: VCE(sat)=-0.4V(Max.) ; IC=-150mA, IB=-15
Микросхемы, вызывающие интерес у скупщиков
Прием радиодеталей на лом включает в себя:
- осмотр изделия;
- сравнение радиодеталей по фотографиям каталога известных микросхем, использование специализированных справочников;
- взвешивание пригодных элементов;
- определение цены;
- оформление договорных отношений.
Лом радиодеталей приборов советского периода – самый востребованный. В перечне списанных и подлежащих утилизации устройств могут оказаться:
- телевизоры производства СССР, радиолы;
- ламповые приемники и магнитофоны;
- электрические устройства и вычислительные комплексы;
- АТС, измерительные и вычислительные приборы;
- радиоэлектроника, где есть узлы;
- транзисторы и переключатели;
- резисторы и диоды.
Многие люди задаются вопросом, какие микросхемы принимают скупщики радиодеталей. Наиболее распространенными являются такие серии миниатюрных блоков:
Принцип работы
Основной принцип работы транзистора Kn2907a заключается в управлении током между коллектором и эмиттером с помощью тока, подаваемого на базу. Когда на базу подается положительное напряжение, транзистор открывается, и между коллектором и эмиттером протекает ток. Это состояние называется активным режимом работы.
Если на базу не подается напряжение или оно недостаточно для открытия транзистора, он находится в закрытом состоянии и ток между коллектором и эмиттером отсутствует.
Таким образом, транзистор Kn2907a позволяет усиливать и контролировать электрический сигнал, подаваемый на базу, на выходе между коллектором и эмиттером.
Маркировка транзисторов в соответствии с советской системой классификации.
У транзисторов,разработанных до 1964
года условные обозначения типа состоят из двух или трех элементов.
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно,
транзистором.
Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала
модернизацию.
Второй элемент обозначения — одно, двух или
трехзначное число, которое определяет порядковый
номер разработки и подкласс транзистора, по роду полупроводникового материала,
значениям допустимой рассеиваемой мощности и
граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и
СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ
мощные транзисторы.
Третьим элементом может быть буква, определяющая классификацию по параметрам транзисторам, изготовленной по одной технологии.
Например: МП42 — транзистор германиевый, низкочастотный, маломощный, номер разработки — 42
П401 — транзистор германиевый, маломощный,высокочастотный, номер разработки — 1.
Начиная с 1964 года была введена другая система обозначений, действовшая до 1978 года.
Ее появление было связано с появлением большого числа новых серий разнообразных
полупроводниковых приборов, в частности — полевых транзисторов.
Для обозначения исходного материала используются следующие символы(первый элемент обозначения):
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.
Второй элемент — буква Т, означает биполярный
транзистор, буква П — транзистор полевый.
В качестве третьего элемента обозначения используются девять цифр, характеризующих подклассы транзисторов по значениям рассеиваемой мощности и граничной частоты.
1 -транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4- транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 -транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6-транзисторы средней мощности(до 1,5 ватт),высокочастотные
и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8- транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.
Четвертый и пятый элементы обозначения —
определяют порядковый номер разработки.
Пример: КТ315А кремниевый биполярный транзистор,
маломощный, высокочастотный,подкласс А.
С 1978 года были введены изменения,
первые два символа обозначающие материал
и подкласс транзистора остались преждними.
Изменения коснулись обозначения функциональных
возможностей — третьего элемента.
Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 30 МГц.
2- транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до
1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более
1 ватта и граничной частотой свыше 300 МГц.
Те же обозначения действительны и для полевых транзисторов.
Для обозначения порядкового номера разработки
используют трехзначные числа от 101 до 999(следующие три знака).
Для дополнительной классификации используют
буквы русского алфавита, от А до Я.
Цифра, написанная через дефис после седьмого элемента — обозначения модификаций бескорпусных транзисторов:
1 — с гибкими выводами без кристаллодержателя.
2 -с гибкими выводами на кристаллодержателе.
3 — с жесткими выводами без кристаллодержателя.
4 — с жесткими выводами на кристаллодержателе.
5 — с контактными площадками без кристаллодержателя и без выводов.
6 — с контактными площадками на кристаллодержателе, но без выводов.
Пример:КТ2115А-2 кремниевый биполярный транзистор для устройств широкого применения,
маломощный, высокочастотный, бескорпусный с гибкими выводами на кристаллодержателе.
В общем, — без хорошего каталога не разберешься.
Цветовая маркировка отечественных радиоэлементов
С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.
Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.
Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.
Транзисторы в корпусе типа КТ-26
Для обозначения группы используется следующая цветная маркировка транзисторов: группе А соответствует темно-красная точка, Б – желтая, В – темно-зеленая, Г – голубая, Д – синяя, Е – белая, Ж – темно-коричневая, И – серебристая, К – оранжевая, Л – светло-табачная, М – серая.
Тип обозначают посредством указанных ниже символов и красок.
- КТ203 соответствует прямоугольный треугольник (катетами вниз и вправо) либо темно-красная точка.
- КТ208 – маленький круг (для этого типа цветовой маркировки нет).
- К209 – ромб (серая точка).
- К313 – символ, напоминающий перевернутую букву Т (оранжевая точка).
- КТ326 – перевернутый равносторонний треугольник (коричневая точка).
- КТ339 – равносторонний треугольник (голубая точка).
- КТ342 – четверть круга (синяя точка).
- КТ502 – полкруга (желтая точка); КТ503 – круг (белая точка).
- КТ3102 – прямоугольный треугольник катетами вверх и влево (темно-зеленая точка).
- КТ3157 – прямоугольный треугольник катетами влево и вниз (цветового обозначения нет).
- К366 – буква Т (цвета нет).
- КТ6127 – перевернутая буква П.
- КТ632 – символьного обозначения нет (серебристая точка).
- КТ638 – без символа (оранжевая точка).
- КТ680 – буква Г.
- КТ681 – вертикальная палочка.
- КТ698 – буква П.
Полевые SMD транзисторы
Маркировка | Тип прибора | Маркировка | Тип прибора |
6A | MMBF4416 | C92 | SST4392 |
6B | MMBF5484 | C93 | SST4393 |
6C | MMBFU310 | H16 | SST4416 |
6D | MMBF5457 | I08 | SST108 |
6E | MMBF5460 | I09 | SST109 |
6F | MMBF4860 | I10 | SST110 |
6G | MMBF4393 | M4 | BSR56 |
6H | MMBF5486 | M5 | BSR57 |
6J | MMBF4391 | M6 | BSR58 |
6K | MMBF4932 | P01 | SST201 |
6L | MMBF5459 | P02 | SST202 |
6T | MMBFJ310 | P03 | SST203 |
6W | MMBFJ175 | P04 | SST204 |
6Y | MMBFJ177 | S14 | SST5114 |
B08 | SST6908 | S15 | SST5115 |
B09 | SST6909 | S16 | SST5116 |
B10 | SST6910 | S70 | SST270 |
C11 | SST111 | S71 | SST271 |
C12 | SST112 | S74 | SST174 |
C13 | SST113 | S75 | SST175 |
C41 | SST4091 | S76 | SST176 |
C42 | SST4092 | S77 | SST177 |
C43 | SST4093 | TV | MMBF112 |
C59 | SST4859 | Z08 | SST308 |
C60 | SST4860 | Z09 | SST309 |
C61 | SST4861 | Z10 | SST310 |
C91 | SST4391 |
А это пример n-p-n и p-n-n биполярных транзисторов (sot-23, sot-323) с типовым расположением выводов:
Цветовая маркировка диодов в корпусах SOD-80
Корпус SOD-80, известный также как MELF, представляет из себя маленький стеклянный цилиндр с металлическими выводами. Примеры маркировки диодов.
Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)
Катодный вывод помечен цветным кольцом.
Маркировка приборов цветными кольцами.
Вывод катода | Прибор |
Черный (Black) | BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249 |
Черный и кочичневый (Black Brown) | LL4148, LL914 |
Черный и оранжевый (Black Orange) | LL4150, BB219 |
Коричневый и зеленый (Brown Green) | LL300 |
Коричневый и черный (Brown Black) | LL4448 |
Красный (Red) | BA682 |
Красный и оранжевый (Red Orange) | BA683 |
Красный и зеленый (Red Green) | BA423L |
Красный и белый (Red White) | LL600 |
Оранжевый и желтый (Orange Yellow) | LL3595 |
Желтый (Yellow) | BZV55,BZV80,BZV81 series zeners |
Зеленый (Green) | BAV105, BB240 |
Зеленый и черный (Green Black) | BAV100 |
Зеленый и кочичневый (Green Brown) | BAV101 |
Зеленый и красный (Green Red) | BAV102 |
Зеленыый и оранжевый (Green Orange) | BAV103 |
Серый (Gray) | BAS81, 82, 83, 85, 86 |
Белый (White) | BB219 |
Белый и зеленый (White Green) | BB215 |
Биполярный транзистор 2N5087 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2N5087
Тип материала: Si
Полярность: PNP
Максимальная рассеиваемая мощность (Pc): 0.31
W
Макcимально допустимое напряжение коллектор-база (Ucb): 50
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 3
V
Макcимальный постоянный ток коллектора (Ic): 0.05
A
Предельная температура PN-перехода (Tj): 135
°C
Граничная частота коэффициента передачи тока (ft): 40
MHz
Ёмкость коллекторного перехода (Cc): 4
pf
Статический коэффициент передачи тока (hfe): 250
Корпус транзистора:
2N5087
Datasheet (PDF)
..1. Size:434K motorola 2n5086 2n5087.pdf
MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5086/DAmplifier Transistors2N5086PNP Silicon*2N5087*Motorola Preferred DeviceCOLLECTOR32BASE1EMITTER 123
..2. Size:49K philips 2n5087 cnv 2.pdf
DISCRETE SEMICONDUCTORSDATA SHEETbook, halfpageM3D1862N5087PNP general purpose transistorProduct specification 1997 Jul 02Supersedes data of September 1994File under Discrete Semiconductors, SC04Philips Semiconductors Product specificationPNP general purpose transistor 2N5087FEATURES PINNING Low current (max. 100 mA)PIN DESCRIPTION Low voltage (max. 50 V).1
..3. Size:100K fairchild semi 2n5086 2n5087 mmbt5087.pdf
2N5086/2N5087/MMBT5087PNP General Purpose Amplifier3 This device is designed for low level, high gain, low noise general purpose amplifier applications at collector currents to 50mA.2SOT-23TO-92 1Mark: 2Q11. Emitter 2. Base 3. Collector 1. Base 2. Emitter 3. Collector Absolute Maximum Ratings* Ta=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collect
..4. Size:60K central 2n5086 2n5087.pdf
145 Adams Avenue, Hauppauge, NY 11788 USATel: (631) 435-1110 Fax: (631) 435-1824
..5. Size:1285K sprague 2n4265 2n4400 2n4401 2n4402 2n4403 2n4409 2n4410 2n4424 2n4425 2n4951 2n4952 2n4953 2n4954 2n5087 2n5088 2n5089.pdf
0.1. Size:300K motorola 2n5087rev0.pdf
MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5087/DAmplifier TransistorPNP Silicon2N5087COLLECTOR3Motorola Preferred Device2BASE1EMITTER123MAXIMUM RAT
0.2. Size:155K onsemi 2n5087-d.pdf
2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2
0.3. Size:156K onsemi 2n5087g.pdf
2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2
0.4. Size:156K onsemi 2n5087rlrag.pdf
2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2
0.5. Size:49K hsmc h2n5087.pdf
Spec. No. : HE6210HI-SINCERITYIssued Date : 1998.02.01Revised Date : 2005.01.20MICROELECTRONICS CORP.Page No. : 1/5H2N5087PNP EPITAXIAL PLANAR TRANSISTORDescriptionThis device was designed for low noise,high gain,general purpose amplifierapplications for 1uA to 25mA collector current.TO-92Absolute Maximum Ratings Maximum TemperaturesStorage Temperature ………..
Другие транзисторы… 2N508
, 2N5080
, 2N5081
, 2N5082
, 2N5083
, 2N5084
, 2N5085
, 2N5086
, 2N3773
, 2N5088
, 2N5089
, 2N508A
, 2N509
, 2N5090
, 2N5091
, 2N5092
, 2N5093
.
Цветовая маркировка керамических конденсаторов
Цветовая маркировка часто используется для конденсаторов с малой площадью поверхности. Цветные полосы наносятся сверху вниз или слева направо. Номинальная емкость обычно указывается 3-5 цветными полосками, две первые из них обозначают определенную цифру. Черный – 0, коричневый – 1, красный – 2, оранжевый – 3, желтый – 4, зеленый – 5, голубой – 6, фиолетовый – 7, серый – 8, белый – 9.
Число, которое составляется из цифр, закодированных в двух первых полосках, умножается на множитель, зашифрованный в третьей полоске. Оранжевая полоса означает 103, желтый – 104, зеленый – 105.
В маркировке может присутствовать четвертая полоса, цвет которой соответствует допустимым отклонениям от номинальной емкости. Белый цвет означает, что допустимы отклонения 10 % в обе стороны, а черный – 20 % в обе стороны. Пятая полоска характеризует номинал напряжения. Красный – 250 В, желтый – 400 В.
