Распиновка
Bc547 впервые появился на рынке радиоэлектронных компонентов в апреле 1966 года, благодаря компаниям Philips (Голландия) и Mullard (Великобритания). Это совместная доработка популярного в то время bc107. Он был идентичный по своим техническим характеристикам, но выпускался в отличии от металлического bc107 в пластиковом герметичном корпусе ТО-92. В настоящее время является действующей заменой для более старых BC107 или BC147, которые включены во множество разработок компаний Mullard и Philips.
Цоколевка корпуса ТО-92 (или ТО-226AA) у bc547 имеет три гибких вывода для дырочного монтажа. Если смотреть на скошенную часть спереди, то назначение этих выводов слева направо: коллектор, база, эмиттер. На рисунке показан базовый внешний вид устройства, который будет немного отличаться в зависимости от конкретной марки, однако характеристики и назначения выводов остаются идентичными.
Принцип работы

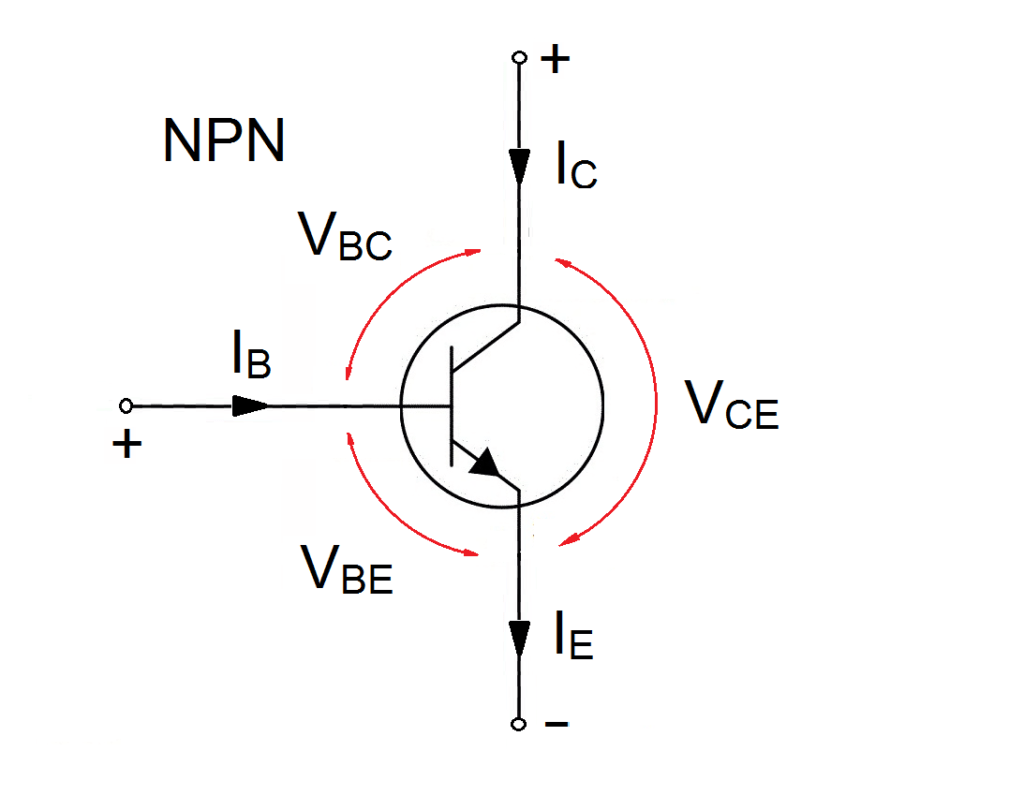

Когда на клеммы подается входное напряжение, некоторое количество тока (IB) начинает течь от базы к эмиттеру и управляет током на коллекторе (IC). Напряжение между базой и эмиттером (VBE) для NPN-структуры должно быть прямым. Т.е. на базу прикладывается положительный потенциал, а на эмиттер отрицательный. Полярность напряжения, приложенного к каждому выводу, показана на рисунке ниже.
Входной сигнал усиливается на базе, а затем передаётся на эмиттер. Меньшее количество тока в базе используется для управления большим, между коллектором и эмиттером (IC).
Когда транзистор открыт, он способен пропускать IC до 100 мА. Этот этап называется областью насыщения. При этом допустимое напряжение между коллектором и эмиттером (VBE) может составлять около 200 мВ,а VBE достигать 900 мВ. Когда ток базы перестает течь, транзистор полностью отключается, эта ступень называется областью отсечки, а VBE будет составлять около 650 мВ.
