Технические характеристики
Технические характеристики транзистора КТ815 зависят от группы, которая обозначается символом в конце маркировки. Рассмотрим первый, самый слабый по своим параметрам, относительно других устройств — КТ815А. Он имеет следующие максимально допустимые режимы эксплуатации:
- предельно допустимое постоянное напряжение между: К-Э до 40 В (RЭБ ≤ 100 Ом); Э-Б до 5 В;
- коллекторный ток: постоянный до 1.5 А; импульсный до 3 А;
- ток базы до 0.5 А;
- мощность рассеиваемая на коллекторе: до 10 Вт (c теплотводом); до 1 Вт (без отвода тепла);
- температура p-n-перехода до +150 °C;
- диапазон рабочих температур вокруг корпуса -60 … +125 °C.
Другие устройства в серии, отличаются большими напряжениями между выводами К-Э (до 100 В для группы «Г») и немного другими режимами измерений. Подробнее об этом рассмотрено в статьях про КТ815Б, КТ815Г.
Электрические

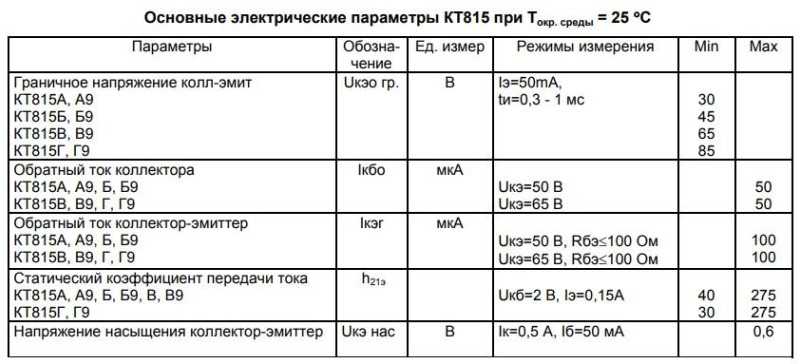

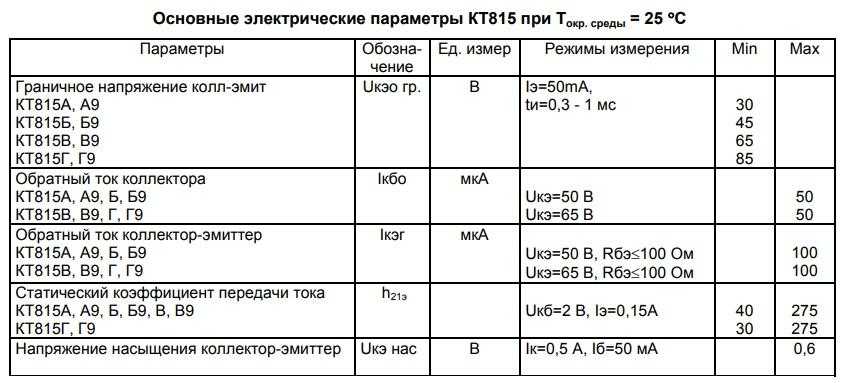

Основные электрические параметры КТ815А, при температуре окружающей среды до +25 °C (±10 °C), представлены ниже. В отдельном столбце приведены режимы измерения (тестирования в процессе производства).
Обратите внимание на большой диапазон возможных знамений статического коэффициента передачи ток (H21Э от 40 до 275). С таким разбросом достаточно тяжело подобрать комплементарную пару, поэтому многие радиолюбители давно отказались от использования этого транзистора в своих схемах
Комплементарники
Для каждой из групп КТ815 разработана своя комплиментарная пара, относящаяся к серии отечественных транзисторов — КТ814. По своим свойствам и характеристикам, кроме структуры с p-n-p-проводимостью, она очень похожа на рассмотренный. В паре эти два транзистора часто встречаются в схемах предкаскадов усиления мощности, а также стабилизаторах напряжения для питания небольшой нагрузки.
Аналоги
Качественный аналог для КТ815 подобрать трудно, особенно если он работает по схеме вместе с другим транзистором. В связи с большим разбросом параметров по H21Э и вероятностью брака даже в новых белорусских образцах, его чаще всего меняют на зарубежный BD139. Именно он указан в даташите как импортный прототип. Также в качестве возможной альтернативы можно рассмотреть такие устройства: BD13910STU, BD135, BD137, BD165-BD169(ТО-126), TIP29C(ТО-220), КТ-817.
Меры безопасности
Меры предосторожности при монтаже подобных устройств стандартные и обычно не вызывают вопросов у начинающих радиолюбителей. В техописании указывается на недопустимость давления на корпус при осуществлении изгибов металлических выводов
Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки. Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд.
Не стоит превышать предельно допустимые эксплуатационные параметры, указанные в техописании, при работе устройства. При длительной эксплуатации на максимальных значениях оно может выйти из строя.
Модификации и маркировка транзистора S8050
| Модель | PC | UCB | UCE | UBE | IC | TJ | fT | Cob | hFE | Корпус | Маркировка |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 | — |
| GS8050T | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 45 | TO-92 | — |
| GSTSS8050 | 1 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 85 | TO-92 | — |
| MPS8050 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 190 | 9 | 85 | TO-92 | — |
| S8050A/B/C/D/G | 0,625 | 40 | 25 | 6 | 0,8/0,5 | 150 | 100/150 | 9 | 85…300 | TO-92 | — |
| S8050T | 0,625 | 40 | 25 | 6 | 0,5 | 150 | 150 | — | 85 | TO-92 | — |
| SPS8050 | 0,625 | 15 | 12 | 6,5 | 1,5 | 150 | 260 | 5 | 200 | TO-92 | — |
| SS8050/C/D/G | 1 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 85…400 | TO-92 | — |
| SS8050T | 1 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 85 | TO-92 | — |
| STS8050 | 0,625 | 30 | 25 | 6 | 0,8 | 150 | 120 | 19 | 85 | TO-92 | — |
| Транзисторы исполнения SMD и их маркировка | |||||||||||
| MMSS8050W-H/J/L | 0,2 | 40 | 25 | 5 | 1,5 | 150 | 100 | 15 | 120…400 | SOT-323 | Y1 |
| S8050W | 0,25 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | SOT-323 | Y1 |
| SS8050W | 0,2 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 120 | SOT-323 | Y1 |
| GSTSS8050LT1 | 0,225 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 100 | SOT-23 | 1HA |
| MMSS8050-L/H | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120…350 | SOT-23 | Y1 |
| MPS8050S | 0,35 | 40 | 25 | 6 | 1,5 | 150 | 190 | — | 85 | SOT-23 | — |
| MPS8050SC | 0,35 | 40 | 25 | 5 | 1,2 | 150 | 150 | — | 85…300 | SOT-23 | — |
| MS8050-H/L | 0,2 | 40 | 25 | 6 | 0,8 | 150 | 150 | — | 80…300 | SOT-23 | Y11 |
| S8050 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 | — |
| S8050M-/B/C/D | 0,45 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85…300 | SOT-23 | HY3B/C/D |
| SS8050LT1 | 0,225 | 40 | 25 | 5 | 1,5 | 150 | 150 | — | 120 | SOT-23 | KEY |
| KST8050D | 0,25 | 50 | 50 | 6 | 1,2 | 150 | 100 | — | 100…320 | SOT-23 | Y1C, Y1D |
| KST8050M | 0,3 | 40 | 25 | 6 | 0,8 | 150 | 150 | — | 40…400 | SOT-23 | Y11 |
| KST8050X | 0,3 | 40 | 20 | 5 | 1,5 | 150 | 100 | 20 | 40…350 | SOT-23 | Y1+ |
| KST9013 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 200…400 | SOT-23 | J3 |
| KST9013C | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 40…200 | SOT-23 | J3Y |
| S8050LT1 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 | J3Y |
| MMS8050-L/H | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 50…350 | SOT-23 | J3Y |
| DMBT8050 | 0,3 | 40 | 25 | 5 | 0,8 | 150 | 100 | — | 120 | SOT-23 | J3Y |
| KST8050S | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 50…400 | SOT-23 | J3Y |
| KTD1304S | 0,2 | 25 | 20 | 12 | 0,3 | 150 | 50 | 10 | 20…800 | SOT-23 | J3Y |
| KTD1304 | 0,2 | 25 | 20 | 12 | 0,3 | 150 | 60 | — | 20…1000 | SOT-23 | J3Y или MAX |
Миниатюрные размеры SMD-корпусов (SOT-23, SOT-323) не позволяют производителю использовать традиционные способы маркировки продукции. Поэтому обычно применяется 2-4 символьный буквенно-цифровой код, наносимый на лицевую поверхность корпуса. Какая-либо единая система среди производителей отсутствует. Кроме того, некоторые предприятия используют одинаковые обозначения, не позволяющие однозначно идентифицировать производителя. Во многих случаях отличающиеся одним символом коды используются и для обозначения групп одного и того же изделия в разных диапазонах значений параметра hFE.
Наиболее часто встречающийся маркировочный код “J3Y” соответствует транзисторам S8050 компаний-производителей: «DC COMPONENTS», «KEXIN», «SECOS», «Jin Yu Semiconductor», «LGE», «WEITRON», «MCC», «GLOBALTECH Semiconductor», «Shenzhen Tuofeng Semiconductor Technologies».
Производители
Транзисторы D882 изготавливаются следующими зарубежными фирмами: SeCoS Halbleitertechnologie, Shenzhen Jingdao Electronic, SHIKE Electronics, Jiangsu Changjiang Electronics Technology, Daya Electric Group, Diode Semiconductor Korea, SHENZHEN KOO CHIN ELECTRONICS, Shenzhen Jin Yu Semiconductor, STMicroelectronics, SHENZHEN YONGERJIA INDUSTRY, Shenzhen Electronics, GUANGDONG HOTTECH INDUSTRIAL, Stanson Technology, WILLAS ELECTRONIC CORP, Galaxy Semi-Conductor Holdings Limited, Nanjing International Group.
На Российском рынке чаще всего встречаются устройство произведённое компаниями Shenzhen Electronics, STMicroelectronics.
Аналоги
Для замены подойдут транзисторы кремниевые, со структурой NPN, эпитаксиально-планарные. Предназначены для применения в высокочастотных устройствах и узлах радиоэлектронной аппаратуры общего применения.
Производство российское и белорусское
| Модель | PC Ta = 25°C | UCB | UCE | UBE | IC | TJ | fT | Cob | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| S8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 |
| КТ6111 А/Б/В/Г | 1 | 40 | 25 | 6 | 0,1 | 150 | 100 | 1,7 | 45…630 | TO-92 |
| КТ6114 А/Б/В | 0,45 | 50 | 45 | 5 | 0,1 | 150 | 150 | 3,5 | 60…1000 | TO-92 |
| КТ968 В | 4 | 300 | 200 | 5 | 0,1 | 150 | 90 | 2,8 | 35…220 | TO-39 |
Зарубежное производство
| Модель | PC | UCB | UCE | UBE | IC | TJ | fT | Cob | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| S8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 |
| 3DG8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 |
| BC517S | 0,625 | 40 | 30 | 10 | 1 | 150 | 200 | — | 33000 | TO-92 |
| BTN8050A3 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 100 | 6 | 160 | TO-92 |
| BTN8050BA3 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 100 | — | 160 | TO-92 |
| CX908B/C/D | 0,625 | 40 | 25 | 6 | 1 | 150 | 100 | — | 120…260 | TO-92 |
| KTC3203 | 0,625 | — | 30 | — | 0,8 | 150 | 190 | — | 100 | TO-92 |
| KTC3211 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 190 | 9 | 85 | TO-92 |
| KTS8050 | 0,625 | — | 25 | — | 0,8 | 175 | — | — | 100 | TO-92 |
| M8050-C/D | 0,625 | 40 | 25 | 6 | — | 150 | 150 | — | 120…160 | TO-92 |
| S8050 | 0,3 | 409 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| 8050HQLT1 | 0,3 | 40 | 25 | 5 | 1,5 | 150 | — | — | 150 | SOT-23 |
| 8050QLT1 | 0,3 | 40 | 25 | 5 | 0,8 | 150 | — | — | 150 | SOT-23 |
| 8050SLT1 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| CHT9013GP | 0,3 | 45 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| F8050HPLG | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| KTC9013SC | 0,35 | 40 | 30 | 5 | 0,5 | 150 | 150 | — | 200 | SOT-23 |
| MMBT8050D | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 200 | SOT-23 |
| MMS9013-H/L | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 200 | SOT-23 |
| NSS40201L | 0,54 | 40 | 25 | — | 4 | 150 | 150 | — | 120 | SOT-23 |
| NSS40201LT1G | 0,54 | 40 | 40 | 6 | 2 | — | 150 | — | 200 | SOT-23 |
| NSV40201LT1G | 0,54 | 40 | 40 | 6 | 2 | 150 | 150 | — | 200 | SOT-23 |
| PBSS4140T | 0,3 | 40 | 40 | 5 | 1 | 150 | 150 | — | 300 | SOT-23 |
| S9013 | 0,3 | 40 | 25 | 5 | 0,8 | 150 | 150 | — | 120 | SOT-23 |
| ZXTN2040F | 0,35 | — | 40 | — | 1 | — | 150 | — | 300 | SOT-23 |
| ZXTN25040DFL | 0,35 | — | 40 | — | 1,5 | — | 190 | — | 300 | SOT-23 |
| ZXTN649F | 0,5 | — | 25 | — | 3 | — | — | — | 200 | SOT-23 |
Примечание: все данные в таблицах взяты из даташит компаний-производителей.
Биполярный транзистор BDW83C — описание производителя. Основные параметры. Даташиты.
Наименование производителя: BDW83C
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 150
W
Макcимально допустимое напряжение коллектор-база (Ucb): 100
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V
Макcимальный постоянный ток коллектора (Ic): 15
A
Предельная температура PN-перехода (Tj): 150
°C
Граничная частота коэффициента передачи тока (ft): 1
MHz
Статический коэффициент передачи тока (hfe): 750
Корпус транзистора:
BDW83C
Datasheet (PDF)
..1. Size:222K inchange semiconductor bdw83 bdw83a bdw83b bdw83c.pdf

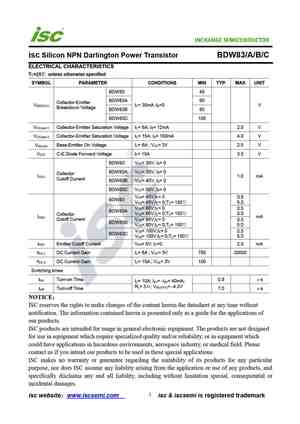

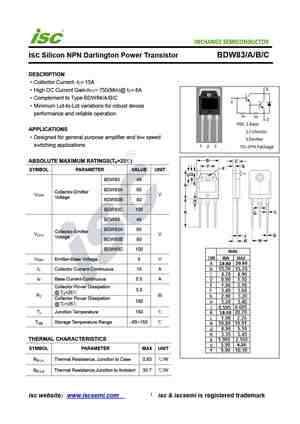

isc Silicon NPN Darlington Power Transistor BDW83/A/B/CDESCRIPTIONCollector Current -I = 15ACHigh DC Current Gain-h = 750(Min)@ I = 6AFE CComplement to Type BDW84/A/B/CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general purpose amplifier and low speedswitching applicationsABSOLUTE MAXIMUM RATINGS(T =
..2. Size:218K inchange semiconductor bdw83c.pdf
isc Silicon NPN Darlington Power Transistor BDW83CDESCRIPTIONCollector Current -I = 15ACHigh DC Current Gain-h = 750(Min)@ I = 6AFE CComplement to Type BDW84CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general purpose amplifier and low speedswitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)a
9.1. Size:67K st bdw83 bdw84.pdf
BDW83CBDW84CCOMPLEMENTARY SILICON POWER DARLINGTONTRANSISTORS BDW83C IS A SGS-THOMSON PREFERREDSALESTYPE COMPLEMENTARY PNP — NPN DEVICES HIGH CURRENT CAPABILITY FAST SWITCHING SPEED HIGH DC CURRENT GAIN APPLICATIONS 3 LINEAR AND SWITCHING INDUSTRIAL2EQUIPMENT1DESCRIPTION TO-218The BDW83C is a silicon epitaxial-base NPNpower monolithic Darlington transis
9.2. Size:220K inchange semiconductor bdw83d.pdf
isc Silicon NPN Darlington Power Transistor BDW83DDESCRIPTIONCollector Current -I = 15ACHigh DC Current Gain-h = 750(Min)@ I = 6AFE CComplement to Type BDW84DMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general purpose amplifier and low speedswitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)a
9.3. Size:123K inchange semiconductor bdw83 83a 83b 83c 83d.pdf

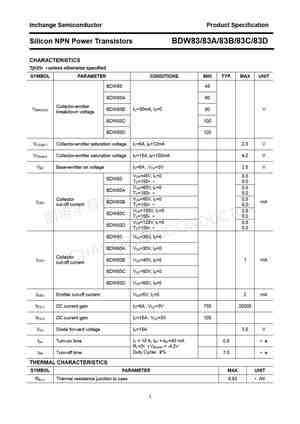

Inchange Semiconductor Product Specification Silicon NPN Power Transistors BDW83/83A/83B/83C/83D DESCRIPTION With TO-3PN package Complement to type BDW84/84A/84B/84C/84D DARLINGTON High DC current gain APPLICATIONS For use in power linear and switching applications. PINNING PIN DESCRIPTION1 Base Collector;connected to 2 mounting base Fig.1 simplified ou
Другие транзисторы… BDW74
, BDW74A
, BDW74B
, BDW74C
, BDW74D
, BDW83
, BDW83A
, BDW83B
, 2SD669
, BDW83D
, BDW84
, BDW84A
, BDW84B
, BDW84C
, BDW84D
, BDW91
, BDW92
.
Распиновка
Цоколевка для всей серии КТ815 одинаковая. Транзистор широко распространен в пластиковом корпусе для дырочного монтажа — КТ-27 (зарубежный аналог ТО-126). Если смотреть на его цифро-буквенное обозначение, то первая ножка слева — этоэмиттер (Э), вторая – коллектор (К), третья –база (Б). Для крепления к теплоотводу имеется отверстие (3 мм). Масса таких изделий не превышает 1 грамма.
Данный транзистор также встречается для поверхностного монтажа КТ-89 (он же импортный DPAK). В данном решении он имеет следующую распиновку – Б.К.Э. (коллектор сверху). Сейчас это редкость, выпускается исключительно в Белоруссии на предприятиях ОАО «ИНТЕГРАЛ».
Вывод коллектора у данных электронных компонентов, в обоих типах корпусов (КТ-27 и КТ-89), имеет сзади небольшое металлическое основание для соединения с радиатором. Его можно увидеть, если посмотреть на изделие с обратной стороны.
Графические иллюстрации характеристик
Рис. 1. Внешняя характеристика транзистора в схеме с общим эмиттером. Зависимость коллекторной нагрузки IC от напряжения коллектор-эмиттер UCE при различных токах (управления) базы IB.
Рис. 2. Зависимость статического коэффициента усиления по току от коллекторной нагрузки IC.
Зависимость снята при напряжении коллектор-эмиттер UCE = 1 В.
Рис. 3. Характеристика передачи транзистора. Зависимость выходного тока (тока коллектора IC) от входного напряжения (управления) база-эмиттер UBE.
Зависимость снята при напряжении коллектор — эмиттер UCE = 1 В.
Рис. 4. Зависимости напряжений насыщения коллектор-эмиттер UCE(sat) и эмиттер-база UBE(sat) от величины коллекторной нагрузки IC.
Зависимость снята при соотношении токов коллектора и базы IC/IB = 10.
Рис. 5. Изменение полосы пропускания (частоты среза) транзистора fT при возрастании коллекторной нагрузки IC.
Зависимость снята при напряжении коллектор-эмиттер UCE = 10 В.
Рис. 6. Зависимость изменения выходной емкости (коллекторного перехода) Cob от приложенного напряжения коллектор-база UCB при непроводящей коллекторной цепи IE = 0.
Частота процесса измерения составляет 1 МГц.
