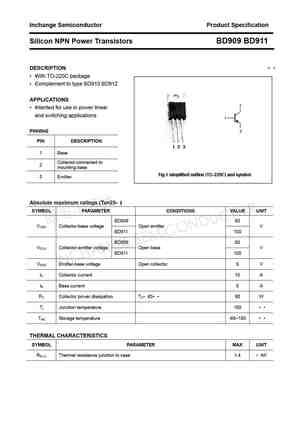

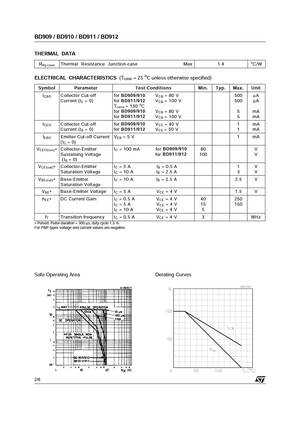

BD911 транзистор характеристики, аналоги, datasheet, параметры, цоколевка, маркировка

Маркировка smd транзисторов

Зарубежные прототипы

  • КТ815Б — BD135
  • КТ815В — BD137

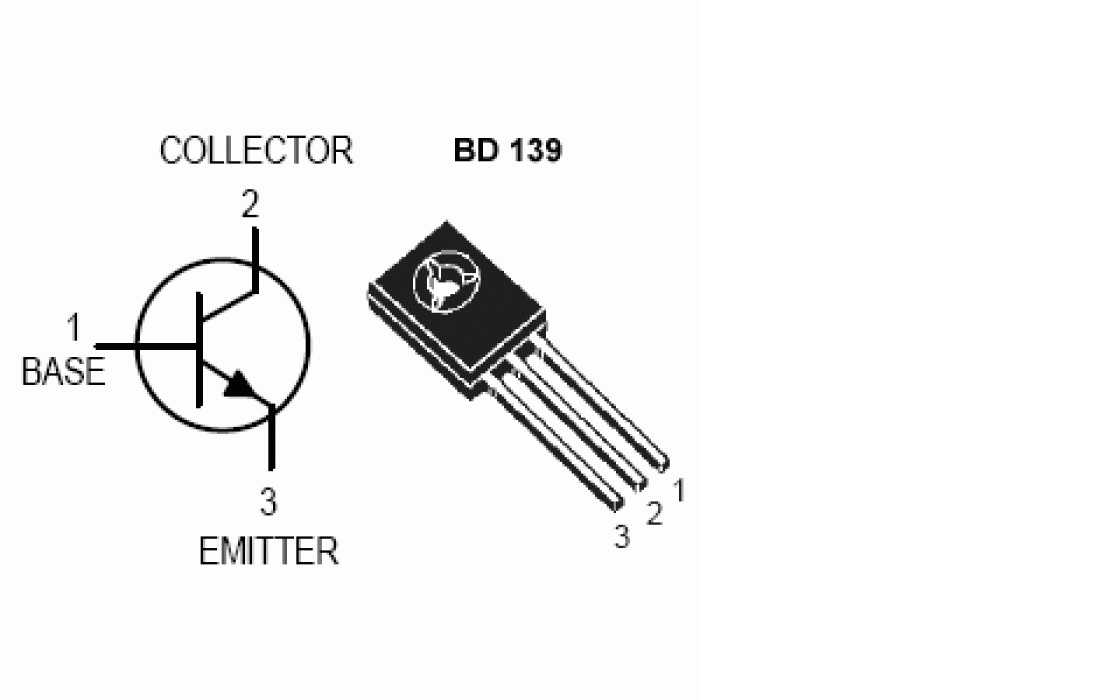

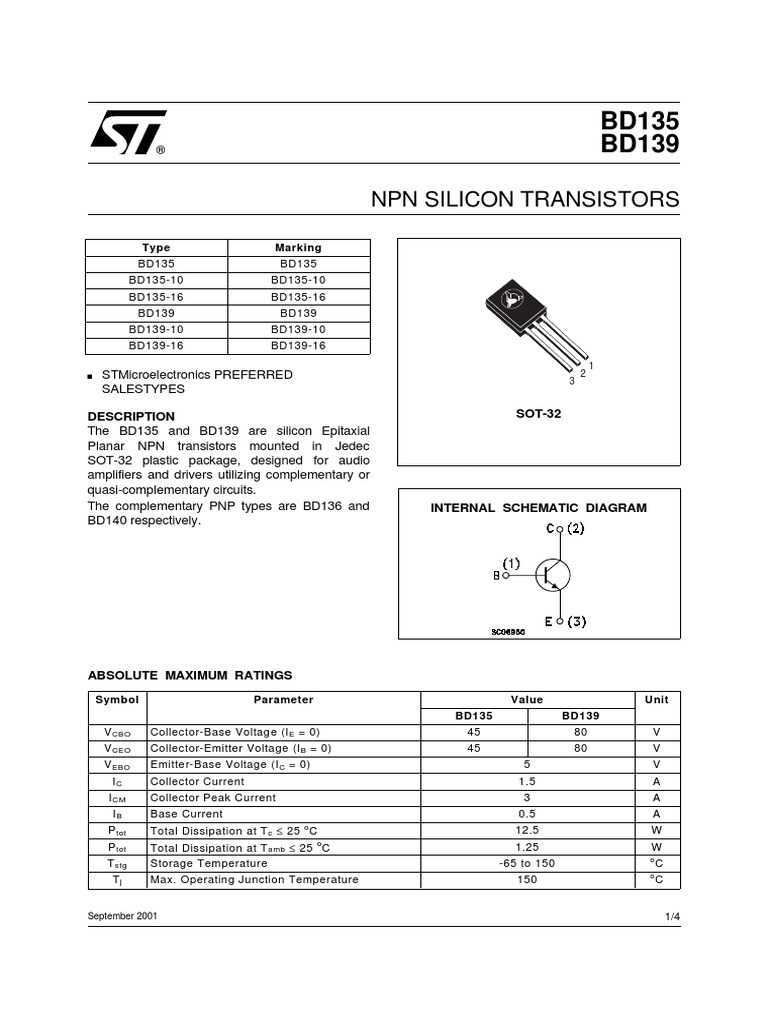

  • КТ815Г — BD139

14 thoughts on “ КТ815 параметры ”

Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше

Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая. Одним словом — обычный, среднепараметризованный транзистор для бытового использования

Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши

Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.

Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.

Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».

На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм

Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.

Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…

Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.

Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).

По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.

Простой транзисторный усилитель класса А

Здравствуйте, аудиофилы-самоделкины! (аудиофилы в хорошем смысле, конечно)

Речь сегодня пойдёт о самом что ни на есть аудиофильском усилителе — класс А, всё-таки. Не хухры-мухры. Спроектирован он был ещё в прошлом веке, но и по сей день его собирают множество радиолюбитей, вот что значит по-настоящему удачная схема. Называется он «JLH 1969» — аббревиатура инициалов автора схемы и год создания. Конечно, база компонентов в те времена была совсем другой, но это не помешает нам собрать этот легендарный усилитель из того, что найдётся сейчас под рукой. Особенностью схемы является её работа в классе А с высоким током покоя выходного каскада. Это обеспечивает минимум нелинейных искажений в выходном сигнале, некую музыкальность, но зато схема потребляет значительный ток и требует для выходных транзисторов приличного размера радиаторов. Некоторые люди считают, что такая схемотехника является наиболее правильной и позволяет слушать музыку с максимальным качеством воспроизведения. Ниже представлена сама схема.

Схема содержит всего 4 транзистора, из них VT3 и VT4 — выходные, должны обладать максимально близкими параметрами, для этого достаточно просто взять два транзистора из одной партии, отлично подойдут КТ805, 2SC5200, 2N3055, 2SC5198. При этом их коэффициент усиления должен быть как минимум 120. VT1 — маломощный входной PNP структуры, подойдут 2N3906, BC212, BC546, КТ361, а так же можно поэкспериментировать с различными германиевыми вариантами, благо их PNP структуры много. VT2 образует драйверный каскад, сюда нужно что-то чуть помощнее, например, КТ801, КТ630, КТ602, 2N697, BD139, 2SC5707, 2SD2165.

Некоторые номиналы схемы, для пущей академичности, следует варьировать исходя из сопротивления нагрузки и напряжения питания. Напряжение может варьироваться от 12 до 40В, соответственно чем оно больше, тем больше будет выходная мощность, и тем сильнее будет греться оконечный каскад. Ниже представлена таблица для подбора номиналов. Несколько слов о настройке. Первым делом включать усилитель нужно без нагрузки и без подключенного источника сигнала. Включаем сперва на небольшом напряжении, контролируем ток покоя, он должен составлять 0,8 — 1,5А. Параллельно с этим замеряем напряжение в точке соединения VT3 и VT4 — оно должно быть равно половине напряжения питания. Если это не так, то подгоняем его максимально близко с помощью подстроечного резистора R2. Также на схеме можно увидеть нарисованную пунктиром цепь Цобеля — последовательно включенный резистор и конденсатор, они служат для подавления самовозбуждения. Резистор сопротивлением 10 Ом, конденсатор 100 нФ.

Монтаж выполняется на печатной плате, обратите внимание, что она полностью залита землей вокруг дорожек, это способствует лучшей помехозащищённости и в какой-то степени защищает от самовозбуждения. Однако при пайке нужно быть максимально аккуратным, запросто можно случайно посадить «соплю» между земляным полигоном и дорожкой. Если усилитель не заработает с первого раза, рекомендую тщательно прозвонить всё на замыкание, ведь глазом волосинку-перемычку очень сложно увидеть

Удачной сборки!

Если усилитель не заработает с первого раза, рекомендую тщательно прозвонить всё на замыкание, ведь глазом волосинку-перемычку очень сложно увидеть. Удачной сборки!

plata.zip (скачиваний: 100)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Маркировка

Цифры “13001” на корпусе дают общее представление об этом полупроводниковом устройстве. Многие производители маркируют так свои изделия из-за отсутствия места на корпусе ТО-92, не указывая при этом префикс в начале. В статье приведены технические характеристики устройств малоизвестных в России производителей DGNJDZ, Semtech Electronics, YFWDIODE. Указанные производители в своих даташитах не указывают дополнительных символов маркировки. Без дополнительных обозначений маркирует свой транзистор TS13001 тайваньская компания TSMC. Первые две литеры “TS” являются аббревиатурой первых двух слов в полном названии компании Taiwan Semiconductor Manufacturing Company. В тоже время, на рыке достаточно широко представлены транзисторы mje13001, которые тоже промаркированы цифрами 13001. SHENZHEN JTD ELECTRONICS и многие другие производители применяют s13001 s8d при маркировке своих девайсов. Встречаются и другие префиксы, не рассмотренные в статье. Многие продавцы не заморачиваясь с маркировкой в наименовании товара, указывают все возможные его типы вместе с датой производства.

Недостатки схемы Дарлингтона

К сожалению, на этом преимущества заканчиваются. Первый недостаток этой схемы — это то, что на базе-эмиттрере напряжение приходит вдвое большее. Здесь мы имеем дело с последовательным соединением переходов база-эмиттер, поэтому напряжения на каждом из них складываются (около 0,7 В при включении).

Это означает, что U BE схемы Дарлингтона составляет примерно 1,4 вольта. Это следует учитывать при выборе резисторов, ограничивающих базовый ток.

Однако гораздо более серьезным недостатком является повышенное напряжение насыщения. Этот вопрос лучше всего проанализировать на диаграмме с записью напряжений.

Распределение напряжения в насыщенном транзисторе Дарлингтона

Напряжение коллектор-эмиттер транзистора Дарлингтона состоит из:

  • напряжение база-эмиттер транзистора Т2,
  • напряжение коллектор-эмиттер Т1.

Когда система насыщена, транзистор T2 все еще должен быть открыт, то есть, его напряжение база-эмиттер составляет 0,7 В. Благодаря этому, транзистор T1 может правильно насыщаться, и его U CE падает до произвольного уровня 0,2 В. После суммирования этих значений напряжения, оказывается, что U CE транзистора T2 целых 0,9 В!

Эту потерю напряжения следует учитывать при проектировании схемы, потому что такой величиной определенно нельзя пренебрегать!

В нашей примерной схеме, из начала этой статьи, одиночный транзистор имеет большое преимущество: в насыщенном состоянии на нем будет около 0,2 В (на практике немного больше), что в сочетании с протекающим током 5 А, через коллектор, приведет к рассеиванию мощности около 1 Вт.

Это количество тепла можно легко рассеять с помощью небольшого радиатора, то есть элемента, который отводит тепло. Обычно он изготавливается из алюминия, который имеет легкий вес и хорошо проводит тепло. Радиаторы имеют различную форму — чаще всего в поперечном сечении они напоминают гребешок, увеличивающий поверхность контакта с протекающим воздухом.

Радиатор — теплоотводящий элемент

Но вернемся к управлению нашим двигателем. Если мы воспользуемся Дарлингтоном, эта мощность будет потрачена впустую, да и радиатор потребуется намного прочнее. Кроме того, напряжение питания приемника будет ниже примерно на 1 В. В случае схем, питающихся от низкого напряжения, например 3,3 В, это будет значительное снижение.

5 Вт — это очень большая мощность. 5 Вт, например, может потреблять светодиодная настольная лампа.

И еще, в забитом состоянии, напряжение коллектор-эмиттер обоих транзисторов практически одинаково. Это означает, что при управлении приемником от источника питания, например 60 В, оба транзистора должны выдерживать такое напряжение (с запасом).

Меры безопасности

Меры предосторожности при монтаже подобных устройств стандартные и обычно не вызывают вопросов у начинающих радиолюбителей. В техописании указывается на недопустимость давления на корпус при осуществлении изгибов металлических выводов. Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки

Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд

Пайка разрешена на расстоянии не ближе 5 мм от пластиковой упаковки. Температура припоя должна быть ниже +250 °C, с интервалом теплового воздействия на каждый контакт не превышающем 2 секунд.

Не стоит превышать предельно допустимые эксплуатационные параметры, указанные в техописании, при работе устройства. При длительной эксплуатации на максимальных значениях оно может выйти из строя.
