Модификации и группы транзисторов TIP42C
| Модель | PC, TC=25°C | UCB | UCE | UEB | IC | TJ | fT | CC | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| TIP42C | 65 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220 |
| TO-220AB | ||||||||||
| TO-220C | ||||||||||
| TIP42C | 25 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220IS |
| TIP42CG/L | 65 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220 |
| 300 | 15…75 | TO-263 | ||||||||
| TIP42CG/L | 22 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220F |
| TIP42CG/L | 20 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-252 |
| STTIP42C | 65 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220 |
| HTIP42C | 65 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220 |
| TIP42E | 65 | 180 | 140 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220C |
| TIP42F | 65 | 200 | 160 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-220C |
| TIP42P | 100 | 100 | 100 | 5 | 6 | 150 | 3 | 300 | 15…75 | TO-3P |
Примечание: G – без соединений галогенов, L – без соединений свинца.
Ряд производителей осуществляет предварительный отбор и группировку изделий по величине коэффициента hFE в нескольких поддиапазонах в пределах общего диапазона этого параметра. Классификация транзисторов по поддиапазону hFE -параметра не является обязательной и, поэтому, производители не придерживаются какой-либо единой системы. В качестве примеров:
— в информационном листке (даташит) компании-производителя “STMicroelectronics” классификация по группам вводится в обозначение типа транзистора:
- TIP42C R – диапазон hFE от 15 до 28;
- TIP42C O – диапазон hFE от 24 до 44;
- TIP42C Y – диапазон hFE от 42 до 75.
— в информационном листке компании “Unisonic Technologies” группы по hFE так же вводятся в обозначение транзистора, но обозначение и границы групп другие:
- TIP42CG(L) – A — диапазон hFE от 15 до 30;
- TIP42CG(L) – B — диапазон hFE от 28 до 48;
- TIP42CG(L) – C — диапазон hFE от 45 до 75.
Кремниевые выпрямительные диоды Д242, Д242А, Д242Б Д243, Д243А, Д243Б Д244, Д244А, Д244Б Д245, Д245А, Д245Б Д246, Д246А, Д246Б Д247, Д247Б Д248Б
Диоды кремниевые
диффузионные.
Предназначены для преобразования
переменного напряжения с частотой
до 1,1 кГц в постоянное.
Корпус металлостеклянный с
жесткими выводами.
Обозначение типа и схема
соединения электродов с выводами
приводятся на корпусе.
Масса диода не более 12 г. (Масса с
комплектующими деталями 18 г.).
Электрические параметры:
| Тип прибора |
Предельные значения параметров при Т=25С |
Значения параметров при Т=25С |
Тк.макс (Тп.) С |
|||||
| Uобр.макс. (Uобр.и.макс.) B |
Iпр.макс. (Iпр.и.макс.) A |
Iпрг. A |
fраб. (fмакс.) kГц |
Uпр. B |
при Iпр. A |
Iобр. mA |
||
| Д242 | (100) | 10,0 | — | 2 (10) | 1,25 | 10,0 | 3,0 | 130 |
| Д242 А | (100) | 10,0 | — | 2 (10) | 1,0 | 10,0 | 3,0 | 130 |
| Д242 Б | (100) | 5,0 | — | 2 (10) | 1,5 | 5,0 | 3,0 | 130 |
| Д243 | (200) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
| Д243 А | (200) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
| Д243 Б | (200) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
| Д244 | (50) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
| Д244 А | (50) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
| Д244 Б | (50) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
| Д245 | (300) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
| Д245 А | (300) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
| Д245 Б | (300) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
| Д246 | (400) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
| Д246 А | (400) | 10,0 | — | 1,1 | 1,0 | 10,0 | 3,0 | 130 |
| Д246 Б | (400) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
| Д247 | (500) | 10,0 | — | 1,1 | 1,25 | 10,0 | 3,0 | 130 |
| Д247 Б | (500) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
| Д248 Б | (600) | 5,0 | — | 1,1 | 1,5 | 5,0 | 3,0 | 130 |
| Uобр.макс. | — | максимально-допустимое постоянное обратное напряжение диода; |
| Uобр.и.макс. | — | максимально-допустимое импульсное обратное напряжение диода; |
| Iпр.макс. | — | максимальный средний прямой ток за период; |
| Iпр.и.макс. | — | максимальный импульсный прямой ток за период; |
| Iпрг. | — | ток перегрузки выпрямительного диода; |
| fмакс. | — | максимально-допустимая частота переключения диода; |
| fраб. | — | рабочая частота переключения диода; |
| Uпр. при Iпр. | — | постоянное прямое напряжения диода при токе Iпр; |
| Iобр. | — | постоянный обратный ток диода; |
| Тк.макс. | — | максимально-допустимая температура корпуса диода. |
| Тп.макс. | — | максимально-допустимая температура перехода диода. |
Предельные
эксплуатационные данные:
Примечания:
1. Допускается
трехкратная перегрузка по среднему
току в течение 0,5 сек.
2. При креплении диодов к
теплоотводу усилие затяжки должно
быть не более 1,96 Н*м. Категорически
запрещается при монтаже прилагать
к изолированному выводу усилие,
превышающее 9,8 Н, что может привести
к нарушению целостности
стеклянного изолятора.
3. Теплоотводящий
радиатор может быть рассчитан из
условия, что диод является точечным
источником тепла, рассеивающим
мощность 2Uпр.,ср. * Iпр.,ср.
4. При последовательном
соединении диодов с целью
увеличения выпрямленного
напряжения рекомендуется
применять диоды одного типа и
шунтировать каждый прибор
сопротивлением 10-15 кОм на каждые 100
В амплитуды обратного напряжения.
Графики:
 |
| Для диодов: Д242, Д242 А, Д242 Б, Д243, Д243 А, Д243 Б, Д245, Д245 А, Д245 Б, Д246, Д246 А, Д246 Б, Д247, Д247 Б, Д248 Б |
 |

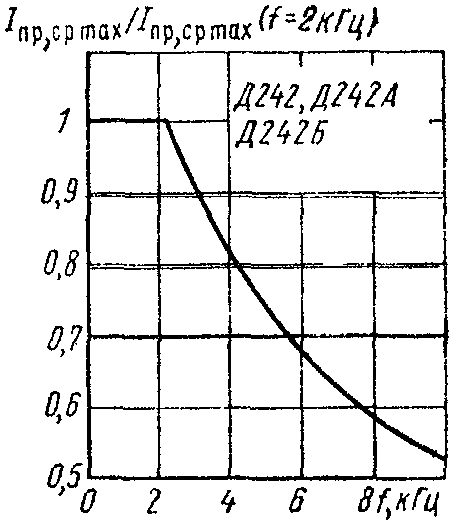

| Для диодов: Д242, Д242 А, Д242 Б |
