BCP56-16 Datasheet PDF — NXP Semiconductors
| Part Number | BCP56-16 | |
| Description | NPN medium power transistors | |
| Manufacturers | NXP Semiconductors | |
| Logo | ||
|
There is a preview and BCP56-16 download ( pdf file ) link at the bottom of this page. Total 8 Pages |
|
Preview 1 page
No Preview Available !
DISCRETE SEMICONDUCTORS |
|

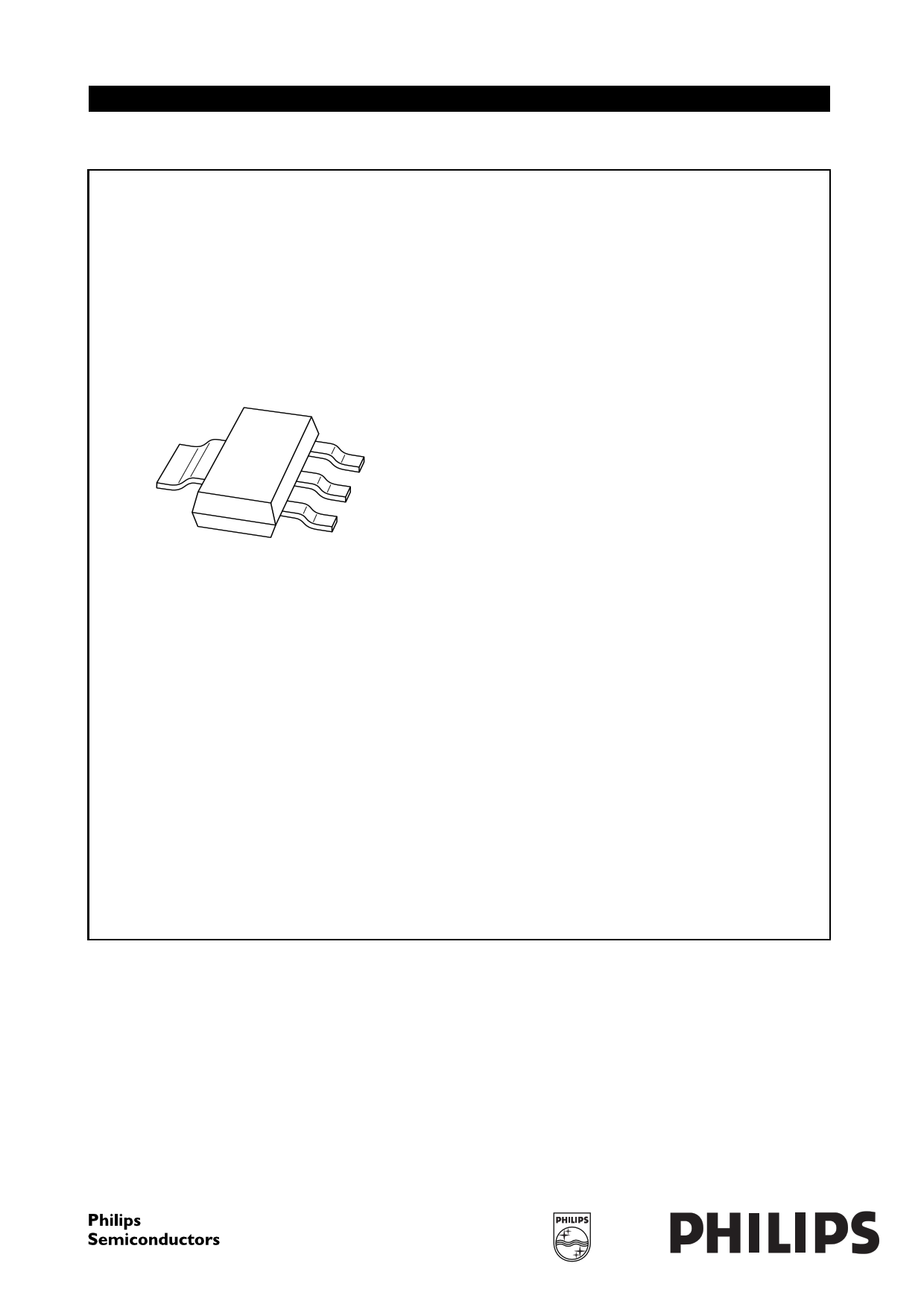

Preview 5 Page |
Philips Semiconductors|
On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for BCP56-16 electronic component. |
| Information | Total 8 Pages |
| Link URL | |
| Download |
Share Link :
