Обзор

Характеристики транзистора BC548 обеспечивают его стабильность и надежность в работе. Он имеет низкое напряжение насыщения, малый ток утечки и высокую скорость коммутации. BC548 может использоваться в широком диапазоне частот и обладает низким уровнем шума.

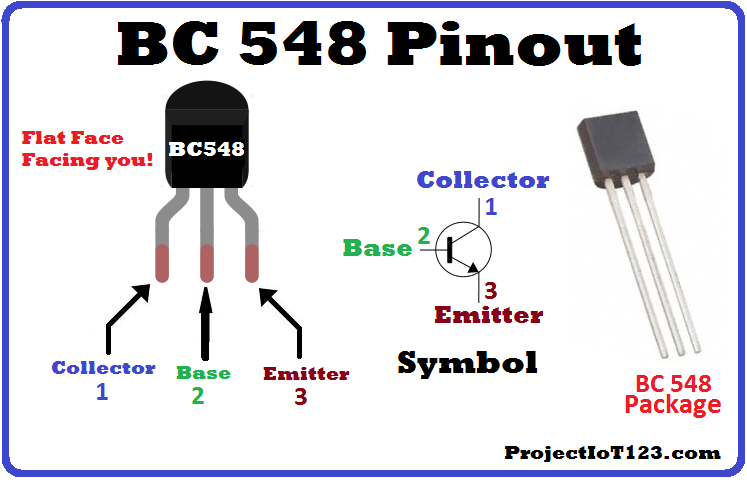

Цоколевка транзистора BC548 состоит из трех выводов: эмиттера, базы и коллектора. Он может быть установлен в специальное отверстие на печатной плате или использоваться для создания монтажных плат. BC548 обычно маркируется соответствующими обозначениями для удобства идентификации.

BC548 находит применение в различных электронных устройствах, таких как усилители, стабилизаторы напряжения, генераторы сигналов и т. д. Благодаря своим характеристикам и надежности, транзистор BC548 является популярным выбором для различных проектов на базе биполярных транзисторов.

Описание транзистора Bc548

Главной особенностью транзисторов BC548 является их небольшой размер и низкая стоимость. Они обладают высоким коэффициентом усиления в режиме малого сигнала и могут быть использованы в широком диапазоне применений.

Транзисторы BC548 имеют три вывода — базу (B), эмиттер (E) и коллектор (C). База управляет током коллектора, а эмиттер служит вводом-выводом сигнала. Конструктивно транзисторы BC548 имеют форму транзисторов TO-92.

Транзистор BC548 обладает следующими основными характеристиками:

  • Максимальное постоянное напряжение коллектора и эмиттера (Vce) — 30 В
  • Максимальное постоянное напряжение коллектора и базы (Vcb) — 30 В
  • Максимальное переменное напряжение коллектора и эмиттера (Vceo) — 45 В
  • Максимальное постоянное ток коллектора (Ic) — 100 мА
  • Максимальное постоянное ток базы (Ib) — 5 мА
  • Коэффициент усиления по току для постоянного тока (hfe) — 110-800

Транзисторы BC548 широко используются в электронных схемах для усиления слабых сигналов, создания усилителей мощности, переключателей и других приборов.

Таким образом, транзистор BC548 является популярным компонентом в электронике, благодаря своим характеристикам и универсальности применения.

Выводы

Транзистор BC548 имеет максимальное напряжение коллектора до 30 В и максимальный ток коллектора до 100 мА. Он может работать в широком диапазоне частот до 300 МГц и обладает низким коэффициентом усиления тока.

Основное применение транзистора BC548 – это усиление сигналов. Также он может использоваться в различных схемах, включая генераторы, стабилизаторы и переключатели.

Транзистор BC548 является надежным и доступным компонентом, который широко используется в электронике. Знание его характеристик и правильное подключение позволят использовать этот транзистор эффективно в различных схемах и приложениях.
