Bc546 transistor datasheet: equivalent, pinout, specification

Characteristics curves of BC546 transistor

static characteristics of the BC546 transistor

The figure shows the static characteristics of the BC546 transistor, the graph is plotted with collector current vs collector to emitter voltage.

At various base current values, the different collector current to the collector to emitter voltage graph is produced and the variation becomes constant.

saturation voltage characteristics of the BC546

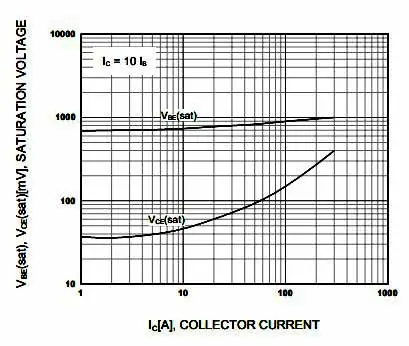

The figure shows the saturation voltage characteristics of the BC546 transistor, the graph is plotted with the base to emitter saturation and collector to emitter saturation voltage vs collector current.

At constant collector current, both saturation voltage values increase with respect to collector current.

DC current gain characteristics of the BC546

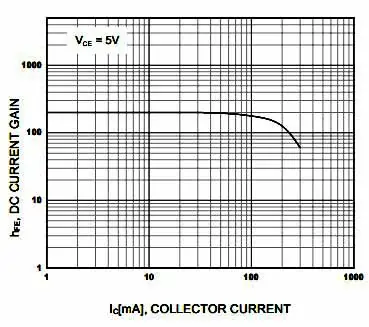

The figure shows the DC current gain characteristics of the BC546 transistor, the graph is plotted with DC current gain vs collector current.

At constant collector to emitter voltage values, the DC current gain increases from a higher limit and dips at the end.

Принцип работы

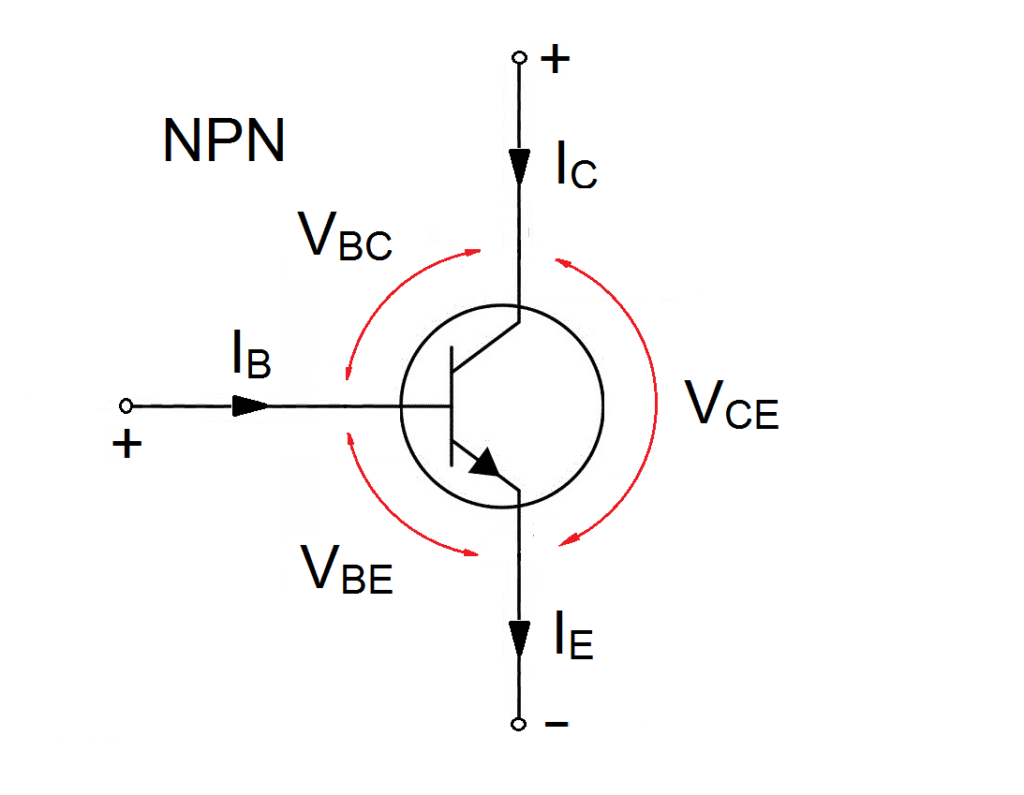

Когда на клеммы подается входное напряжение, некоторое количество тока (I_B) начинает течь от базы к эмиттеру и управляет током на коллекторе (I_C). Напряжение между базой и эмиттером (V_BE) для NPN-структуры должно быть прямым. Т.е. на базу прикладывается положительный потенциал, а на эмиттер отрицательный. Полярность напряжения, приложенного к каждому выводу, показана на рисунке ниже.

Входной сигнал усиливается на базе, а затем передаётся на эмиттер. Меньшее количество тока в базе используется для управления большим, между коллектором и эмиттером (I_C).

Когда транзистор открыт, он способен пропускать I_C до 100 мА. Этот этап называется областью насыщения. При этом допустимое напряжение между коллектором и эмиттером (V_BE) может составлять около 200 мВ,а V_BE достигать 900 мВ. Когда ток базы перестает течь, транзистор полностью отключается, эта ступень называется областью отсечки, а V_BE будет составлять около 650 мВ.

Транзисторы BC556, BC557, BC558, BC559, BC560 с буквами A, B, C.

Т ранзисторы BC556 — BC560 — кремниевые, высокочастотные усилительные общего назначения, структуры — p-n-p. Корпус пластиковый TO-92B. Маркировка буквенно — цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) — 500 мВт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером — 300 МГц;

Максимальное напряжение коллектор — эмиттер — У транзисторов BC556 65в. У транзисторов BC557, BC560 45в. У транзисторов BC558, BC549 30в.

Максимальное напряжение коллектор — база — У транзисторов BC556 80в. У транзисторов BC557, BC560 50в. У транзисторов BC558, BC559 30в.

Максимальное напряжение эмиттер — база — 5в.

Коэффициент передачи тока: У транзисторов BC556A, BC557A, BC558A, BC559A, BC560A — от 110 до 220. У транзисторов BC556B, BC557B, BC558B, BC559B, BC560B — от 200 до 450. У транзисторов BC556C, BC557C, BC558C, BC559C, BC560C — от 420 до 800.

Максимальный постоянный ток коллектора — 100 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА — не выше 0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА — 0,9в.

Транзисторы комплиментарные BC556, BC557, BC558, BC559, BC560 — BC546, BC547, BC548, BC549, BC550.

BC556, BC557, BC558, BC559, BC560 встречаются в самых различных схемах. Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах. Пример — популярная схема переговорного устройства(уоки — токи) на 27мГц.

Схема состоит из двух компонентов — LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом. Режимы прием — передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.

В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 — VT5) и два комплементарных BC557(VT3 — VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450). Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 — его мощность должна быть не менее 0,25 ватт.

Конденсаторы C1 — C11 слюдяные, C12 — C13 — оксидные(электролитические), любого типа. Катушка генератора L1 — 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника). Катушка L2 — 1,5 витка на том же каркасе, тем же проводом. Антенной служит безкаркасная катушка — пружина диаметром 0,5 см содержащая 160 — 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

12 шт. из магазина г.Ижевск2328 шт. со склада г.Москва,срок 3-4 рабочих дня
− +

В корзину

PNP транзистор общего применения

ХарактеристикиТехнические ∙ Корпус TO-92 ∙ Распиновка CBE

Электрические ∙ Мощность 0.5Вт ∙ Ток коллектора -0.1А ∙ Обратный ток коллектор-база -0.015uA ∙ Напряжение эмиттер-база -5В ∙ Напряжение коллектор-эмиттер 45В ∙ Напряжение коллектор-база -50В ∙ Hfe min 420 ∙ Hfe max 800

Общие ∙ Производитель Semtech

Обзор семейства BC5xx:

BC547 принадлежит к семейству транзисторов с аналогичными характеристиками, что и BC546, BC548, BC549 и BC550. Все они имеют тип биполярного или биполярного перехода (BJT для Bipolar Junction Transistor). То есть они не являются полевыми транзисторами, такими как полевые транзисторы, фототранзисторы с управлением светом и т. Д. Эти типы биполярных транзисторов изготовлены из таких материалов, как германий, кремний или арсенид галлия.

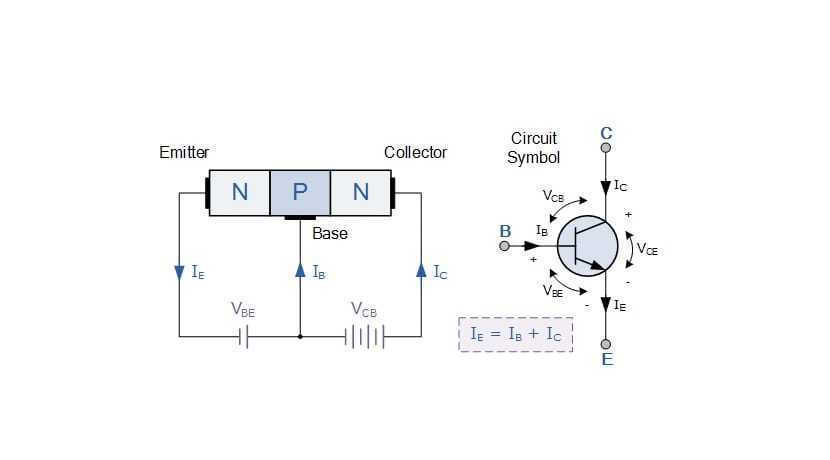

Название биполярных происходит от того факта, что они образуют 2 PN перехода, поскольку транзисторы имеют три полупроводниковых слоя, расположенных двумя возможными способами: NPN и PNP. В случае BC547 мы уже говорили, что это NPN. То есть полупроводник, легированный элементом периодической таблицы, который позволяет ему иметь избыток носителей заряда (электронов) для N частей, и полупроводник, легированный элементом с меньшим количеством валентных электронов, дающий начало полупроводнику P-типа. с избытком в этом случае положительных носителей заряда (дырок).

Тем не менее, если мы сосредоточимся на семье, различия между всеми участниками это довольно мягко. Инкапсуляция у всех одинаковая, SOT54 или TO-92. Но каждый из них оптимизирован для определенного типа задач:

BC546: на высокое напряжение (до 65В).
BC547: также для высокого напряжения (45 В)
BC548: для нормальных напряжений до 30в.
BC549: аналогичен BC548, но с низким уровнем шума для более ответственных приложений или чувствителен к электронному шуму. Например, аудиосистемы Hi-Fi.
BC550: аналогичен первым двум, то есть для высокого напряжения (45 В), но был улучшен для обеспечения низкого уровня шума.

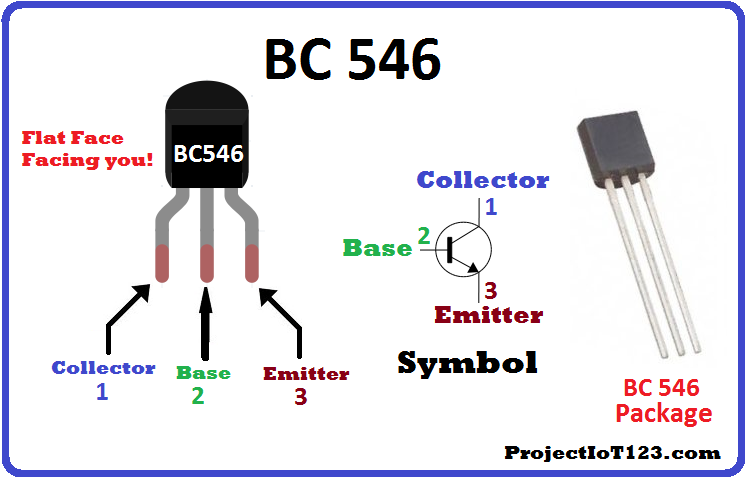

Все они имеют три контакта, что логично в транзисторах. Чтобы идентифицировать их, мы должны смотреть на него со скошенной или плоской поверхности оболочки, то есть оставляя закругленную грань для другой стороны. Таким образом, слева направо контакты: коллектор — база — эмиттер.

Colector: это металлический стержень или стержень, контактирующий с областью, менее легированной, чем эмиттер. В данном случае это зона N.
Система исчисления: это штифт или металлический контакт, подключенный к средней зоне, который должен быть очень тонким. В данном случае это зона P.
передатчик: контакт, подключенный к другому концу (в данном случае зона N), который должен быть высоколегированной областью, чтобы обеспечить наибольшее количество носителей тока.

Как только это станет известно, мы лучше поймем, как работает транзистор BC. В конкретном случае BC5xx выходные токи до 100 мА. То есть это будет максимальная интенсивность, которая может течь между коллектором и эмиттером, управляемая базой, как если бы это был переключатель. В случае максимально допустимых напряжений, это зависит от модели, как мы видели.

Помните, что максимальная сила тока 100 мА предназначена только для постоянный ток, поскольку для переменного тока с точечными кратковременными пиками он может достигать 200 мА без разрушения транзистора. Однако некоторые производители, такие как мифический и исторический Fairchild, даже построили модели BC547, которые могут достигать 500 мА, даже если это нестандартно. Так что, возможно, вы можете найти спецификации BC547 с напряжениями, несколько отличными от указанных здесь …
