Применение транзистора BC337

  1. Усиление сигнала: транзистор BC337 может использоваться для усиления слабых сигналов в различных схемах. Он обладает высоким коэффициентом усиления и низким уровнем шума, что делает его идеальным для усиления аудио- и видеосигналов.
  2. Реле и переключатели: транзистор BC337 может использоваться в электронных реле и переключателях. Он способен управлять большими токами и высокими напряжениями, что делает его подходящим для управления электромеханическими устройствами.
  3. Стабилизация напряжения: транзистор BC337 может использоваться для стабилизации напряжения в схемах блоков питания и регулирования яркости светодиодов.
  4. Генераторы симметричного сигнала: транзистор BC337 может использоваться в схемах, где требуется создание симметричного сигнала, например, генератора симметричного сигнала.
  5. Выходные каскады: транзистор BC337 может использоваться в качестве выходного каскада в усилителях и аудиоусилителях, где требуется усиление больших мощностей.

Это лишь некоторые примеры применения транзистора BC337. Благодаря своей универсальности и надежности, он может быть использован во множестве других электронных схем и устройств.

Характеристики транзистора BC337

Основные характеристики транзистора BC337:

  • Максимальное напряжение коллектор-эмиттер: 45 Вольт
  • Максимальный ток коллектора: 800 мА
  • Максимальная мощность, которую может выдерживать транзистор: 625 мВт
  • Коэффициент усиления тока (hfe): от 100 до 630
  • Скорость переключения: высокая, позволяет использовать транзистор BC337 в быстродействующих устройствах
  • Температурный диапазон: от -55 до +150 градусов Цельсия

Транзистор BC337 широко используется в различных электронных схемах, таких как усилители, таймеры, генераторы, преобразователи и другие. Благодаря своим характеристикам, он обеспечивает стабильную и надежную работу в широком диапазоне приложений.

Максимальные токи и напряжения

Транзистор BC337 имеет ограничения по максимальным токам и напряжениям, которые важно учитывать при его применении. Ниже приведены основные характеристики:

  • Максимальный коллекторный ток (IC): 800 мА
  • Максимальный ток базы (IB): 200 мА
  • Максимальное обратное напряжение коллектора (VCEO): 45 В
  • Максимальное обратное напряжение эмиттера (VEBO): 5 В
  • Максимальное прямое напряжение коллектор-эмиттер (VCE): 50 В

При превышении этих значений транзистор может перегружаться и выходить из строя

Поэтому, важно выбирать соответствующие схемы и компоненты с учетом этих характеристик

BC337 широко применяется в электронных схемах, таких как усилители, источники питания, сигнальные устройства и другие, где требуется управление током. Его высокая усиливающая способность и низкое значение сопротивления включения делают его популярным выбором для многих приложений.

Температурные условия

Транзистор BC337 имеет широкий диапазон рабочих температур, что делает его подходящим для использования в различных условиях. Рабочий диапазон температур для транзистора BC337 составляет от -55°C до +150°C.

Температурные условия могут сильно влиять на эффективность и надежность работы транзистора BC337. При работе транзистора при высоких температурах может возникать перегрев, что может повлиять на его работу и сократить его срок службы.

Транзистор BC337 обычно используется в электронных схемах, которые работают в обычных или немного вышеобъявленных условиях температуры окружающей среды. Тем не менее, в некоторых приложениях, где ожидается высокая температура, могут потребоваться меры по охлаждению или использованию более термостойких транзисторов.

Для обеспечения оптимальной работы транзистора BC337 необходимо следить за температурными условиями и применять соответствующие меры охлаждения, если это необходимо. Это позволит увеличить долговечность и надежность работы транзистора BC337 в различных условиях эксплуатации.

Параметр Значение
Рабочий диапазон температур -55°C до +150°C

Номинальные значения параметров

Номинальное значение тока коллектора составляет 800 мА, что позволяет транзистору эффективно работать с высокими токами.

Номинальное значение обратного напряжения эмиттер-коллектор (BVCEO) равно 45 В. Это обеспечивает надежность и стабильность работы транзистора при различных нагрузках и условиях.

Номинальное значение тока базы (IB) составляет 250 мА. Оно определяет минимальный и максимальный ток, который необходимо подавать на базу для правильной работы транзистора.

Номинальное значение тока коллектора насыщения (ICsat) равно 500 мА. Оно означает максимальный ток, который может протекать через коллектор при насыщении.

Номинальное значение коэффициента усиления тока (hFE) составляет от 100 до 630. Этот параметр определяет, насколько сильно транзистор усиливает входной сигнал.

Все эти номинальные значения параметров делают транзистор BC337 незаменимым элементом в различных схемах и приложениях, где требуется усиление или коммутация сигналов различной мощности.

Транзистор BC337: описание, назначение, применение

Основное назначение транзистора BC337 — усиление слабых сигналов в электронных устройствах. Он может работать как ключевой элемент или усилитель в устройствах, работающих на постоянном или переменном токе. Благодаря своим характеристикам, транзистор BC337 нашел широкое применение в различных областях.

Применение транзистора BC337 можно найти в радиоэлектронике, автомобильной промышленности, промышленном и бытовом электронном оборудовании. Этот транзистор подходит для использования в усилителях мощности, генераторах, таймерах, импульсных преобразователях, и многих других схемах, где необходимо усилить слабый сигнал или управлять потоком электрического тока.

Транзистор BC337 имеет хорошие параметры, такие как высокая скорость переключения, низкое сопротивление переключения, низкий уровень шума и низкая стоимость. Благодаря этим характеристикам, он является отличным выбором для множества приложений в электронике.

Транзистор BC337: что это за элемент электроники?

BC337 является частью семейства транзисторов BC, который широко используется в электронике. Транзистор BC337 обладает малым объёмом и высокой эффективностью, что делает его популярным в различных приложениях.

Главные особенности транзистора BC337:

  • Максимальное напряжение коллектора-эмиттера составляет 45 В
  • Максимальный ток коллектора составляет 800 мА
  • Максимальная мощность, которую может выдерживать транзистор, составляет 625 мВт

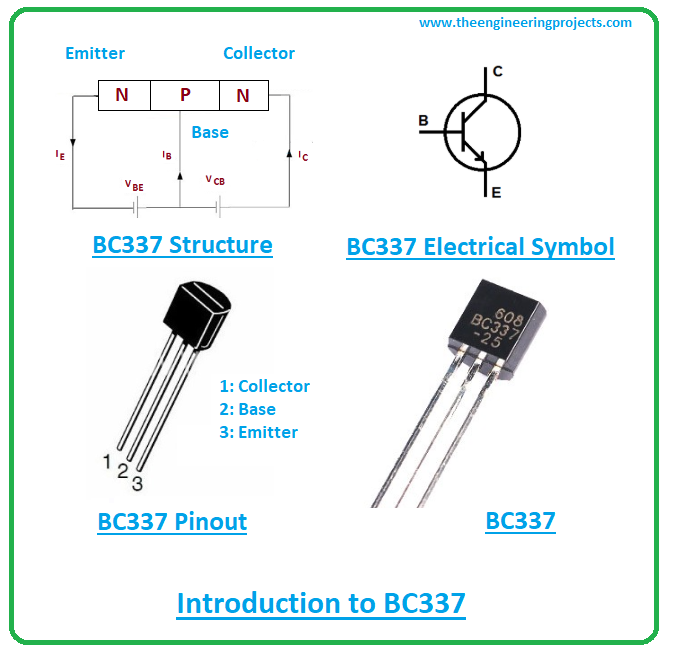

  • BC337 обладает закрытым корпусом типа TO-92, имеющим три вывода: базу (B), коллектор (C) и эмиттер (E)

Транзистор BC337 имеет широкий диапазон применений. Он часто используется в усилительных схемах, коммутационных цепях, стабилизаторах, генераторах тока и сигналах, а также в других электронных устройствах.

Важно отметить, что BC337 является только одним из множества доступных транзисторов, и выбор конкретного транзистора зависит от требований и параметров конкретного проекта или схемы
