Как определить тип и параметры транзистора BC337 25?
1. Внешний вид
Транзистор BC337 25 имеет 3 вывода, которые обозначены буквами E (эмиттер), B (база) и C (коллектор). Он может иметь различные формы корпуса, такие как TO-92 или SOT-23.
2. Маркировка
На транзисторе BC337 25 может быть указана его маркировка, которая позволяет определить его параметры. Например, маркировка может содержать информацию о максимальном токе коллектора (IC), максимальном напряжении коллектор-эмиттер (VCE), коэффициенте усиления тока (hFE) и других характеристиках.
3. Datasheet
Для получения точной информации о параметрах транзистора BC337 25 рекомендуется обратиться к datasheet производителя. В datasheet указаны все характеристики транзистора, такие как максимальный ток коллектора, максимальное напряжение коллектор-эмиттер, коэффициент усиления тока и другие параметры.
4. Использование тестера
Для определения типа транзистора BC337 25, его параметров и правильной распайки, можно воспользоваться тестером. Тестер позволяет измерить коэффициент усиления тока (hFE), провести проверку переходов транзистора и определить его тип (NPN или PNP).
5. Проверка в схеме
Если у вас имеется схема, в которой используется транзистор BC337 25, то его тип и параметры можно определить путем проведения проверки в данной схеме. Это позволит убедиться, что транзистор подходит для данного устройства и не вызовет проблем при его использовании.
Основные параметры биполярного, высокочастотного, npn транзистора bc337 (bc33716, bc33725, bc33740)
Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного, высокочастотного, npn транзистора bc337 (bc33716, bc33725, bc33740) . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях.
Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремнийСтруктура полупроводникового перехода: npn
| Pc max, мВт | Ucb max, В | Uce max, В | Ueb max, В | Ic max, мА | Tj max, °C | Ft max, Гц | Cc tip, пФ | Hfe |
| 625 | 45 | 5 | 800 | 150 | 100000000 | 12 | 250/630 |
Производитель: FAIRCHILD SEMICONDUCTORСфера применения: Дополнительные параметры транзистора bc337 (bc33716, bc33725, bc33740):
Комплементарная пара — bc327. HFe: bc33716(ВС337-16)-100/250; bc33725(ВС337-25)- 160/400.Условные обозначения описаны на странице «Теория».

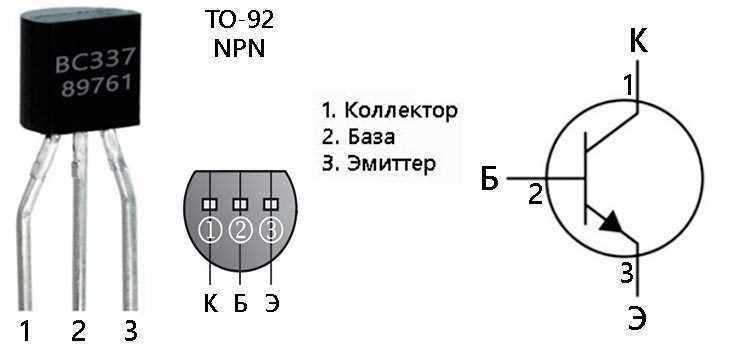

Корпус и распиновка
Цоколевка bc337 выглядит следующим образом. Большинство производителей выпускают его в пластмассовой упаковке ТО-92 с гибкими выводами, или её аналогах: SOT54, TO-226. Маркировка цифробуквенная, наносится на лицевой части корпуса по европейской системе Pro Electron. Если смотреть на неё, то первая ножка слева это — коллектор, второй — база, третий — эмиттер.
Несмотря на это, некоторые китайские компании выпускают устройство в тех же корпусах, что указаны выше, но с другой распиновкой. Например, у Foshan Blue Rocket Electronics сначала идет эмиттер, потом база и последним коллектор.
Разделы справочника:
Добавить описание биполярного транзистора.Добавить описание полевого транзистора.Добавить описание биполярного транзистора с изолированным затвором.Поиск биполярного транзистора по основным параметрам.Поиск полевого транзистора по основным параметрам.Поиск БТИЗ (IGBT) по основным параметрам.Поиск транзистора по маркировке.Поиск корпуса электронного компонента. Узнать размеры транзистора.Добавить чертёж транзистора.Параметры транзисторов биполярных низкочастотных npn.Параметры транзисторов биполярных низкочастотных pnp.Параметры транзисторов биполярных высокочастотных npn.Параметры транзисторов биполярных высокочастотных pnp.Параметры транзисторов биполярных сверхвысокочастотных npn.Параметры транзисторов биполярных сверхвысокочастотных pnp.Параметры полевых транзисторов n-канальных.Параметры полевых транзисторов p-канальных.Параметры биполярных транзисторов с изолированным затвором (БТИЗ, IGBT).
Cправочник характеристик транзисторов ПАРАТРАН полезен опытным и начинающим радиолюбителям, профессионалам в сфере электроники, конструкторам, ученикам школ и студентам высших учебных заведений, где преподаются дисциплины по электронным приборам. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов, выпускаемых промышленностью. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба написать письмо.
Спасибо за терпение и сотрудничество.
Преимущества использования Bc337 25 транзисторов
Транзисторы Bc337 25 имеют ряд преимуществ, которые делают их популярным выбором в различных электронных устройствах:
- Надежность и долговечность: Bc337 25 транзисторы изготовлены из высококачественных материалов, что обеспечивает их надежность и долгий срок службы.
- Широкий диапазон рабочих параметров: Данные транзисторы имеют разнообразные рабочие параметры, в том числе высокое напряжение коллектора-эмиттера и высокую температурную стабильность, что позволяет им применяться в различных условиях.
- Универсальность: Bc337 25 транзисторы являются универсальными и могут применяться во многих различных схемах и устройствах.
- Широкое применение: Данные транзисторы широко используются во многих областях, включая радиотехнику, электронику, автоматику, телекоммуникации и другие.
- Доступность: Bc337 25 транзисторы легко доступны и широко представлены на рынке электронных компонентов.
Вывод: Bc337 25 транзисторы являются надежными, универсальными и широко используемыми электронными компонентами, которые могут быть использованы в различных приложениях.
Как заменить транзистор BC337 40: практическое руководство
Транзистор BC337 40 часто используется в различных электронных устройствах, поэтому его замена может быть необходима в некоторых ситуациях. В этом практическом руководстве мы рассмотрим несколько вариантов аналогов для замены транзистора BC337 40.
1. Транзисторы BC337 25 и BC337 16
- BC337 25 — это версия транзистора BC337 с меньшей мощностью активного режима (25 Вт), но он имеет аналогичные параметры и может заменить BC337 40 в большинстве случаев.
- BC337 16 — это еще более слабый вариант транзистора BC337 с мощностью активного режима 16 Вт. Он также может выполнить функции BC337 40 в некоторых простых электрических схемах.
2. Транзисторы BC546 и BC547
BC546 и BC547 — это общедоступные транзисторы смежных серий, которые могут использоваться вместо BC337 40. Они имеют схожие характеристики и широкий диапазон работы.
3. Транзисторы 2N3904 и 2N3906
- 2N3904 — это NPN транзистор, который может заменить BC337 40 в многих случаях. Он имеет близкие электрические параметры, но несколько отличается от BC337 40.
- 2N3906 — это PNP транзистор, который также может быть альтернативой для BC337 40. Он имеет схожие характеристики и может быть использован в некоторых схемах.
Перед заменой транзистора BC337 40 очень важно проверить электрические схемы и сравнить характеристики аналогов. Рекомендуется также обратиться к документации производителя и получить подтверждение совместимости выбранного аналога
В итоге, замена транзистора BC337 40 возможна с использованием различных аналогов. Однако, необходимо учитывать разницу в параметрах и подобрать аналог, который наиболее точно соответствует требуемым характеристикам. Надеемся, что это практическое руководство поможет вам с выбором замены транзистора BC337 40 в вашем проекте.
Проверка базового эмиттерного перехода транзистора
Транзисторы являются основными строительными блоками в электронике и широко используются в различных устройствах. Для проверки их работоспособности необходимо провести различные измерения. В данной статье рассмотрим способы проверки базового эмиттерного перехода транзистора модели BC337-25.
Необходимые инструменты:
- Мультиметр
- Источник постоянного тока
- Схема подключения транзистора
Для проверки базового эмиттерного перехода транзистора BC337-25 можно использовать простую схему подключения. Первым делом, необходимо подключить к базе транзистора один из контактов мультиметра, находящийся в режиме измерения напряжения. Затем подключаем к эмиттеру источник постоянного тока с известным значением напряжения. Наконец, к коллектору подключаем второй контакт мультиметра, находящийся в режиме измерения тока.
Далее, при подключенном источнике постоянного тока и активированном мультиметре, наблюдаем значения напряжения и тока на базовом эмиттерном переходе транзистора. Если значения не соответствуют ожидаемым, это может говорить о неисправности контактов или перехода транзистора.
Итак, проверка базового эмиттерного перехода транзистора BC337-25 является важным этапом при диагностике работы транзистора. Используйте указанные инструменты и схему подключения для более точной проверки транзистора и определения его работоспособности.
Sony XBR55X900E vs Panasonic TC-55CX800U: сравнительный обзор и характеристики
Если вы ищете качественный телевизор со смарт-функциями и превосходным качеством изображения, то Sony XBR55X900E и Panasonic TC-55CX800U могут быть вариантами для вас. В этом сравнительном обзоре мы рассмотрим основные характеристики обеих моделей, чтобы помочь вам принять решение.
Дизайн и экран
- Sony XBR55X900E имеет элегантный и современный дизайн с тонкой рамкой и металлическим стендом. Его 55-дюймовый экран обеспечивает отличное качество изображения с высоким разрешением и контрастностью.
- Panasonic TC-55CX800U также обладает стильным дизайном с узкими рамками и ножкой из нержавеющей стали. Его 55-дюймовый экран обеспечивает яркое и четкое изображение, благодаря поддержке Ultra HD разрешения.
Смарт-функции и операционная система
- Sony XBR55X900E работает на операционной системе Android TV, которая предлагает широкий выбор приложений и возможность использования голосового управления с помощью встроенного микрофона в пульт дистанционного управления.
- Panasonic TC-55CX800U работает на операционной системе Firefox OS, которая также предлагает множество приложений и удобное использование с помощью голосового управления.
Изображение и технологии
- Sony XBR55X900E оснащен технологией Triluminos Display, которая позволяет достичь более широкого спектра цветов и реалистичного изображения. Он также поддерживает технологию HDR, которая обеспечивает больший диапазон яркости и контрастность для лучшего качества изображения.
- Panasonic TC-55CX800U также поддерживает технологию HDR для превосходного качества изображения. Он также имеет функцию Local Dimming, которая позволяет регулировать яркость и контрастность отдельных областей экрана для более точного отображения.
Цена и доступность
- Sony XBR55X900E имеет более высокую цену, но предлагает более широкий выбор функций и высокое качество изображения.
- Panasonic TC-55CX800U доступен по более низкой цене, но также обладает хорошими характеристиками и качеством изображения.
В целом, Sony XBR55X900E и Panasonic TC-55CX800U предлагают превосходное качество изображения, смарт-функции и стильный дизайн. Ваш выбор зависит от ваших предпочтений и бюджета.
Что такое Bc337 25 транзисторы и как они работают?
Главной функцией Bc337 25 транзисторов является усиление электрического сигнала. Они имеют три вывода: базу (B), эмиттер (E) и коллектор (C). При подаче сигнала на базу, транзистор начинает усиливать этот сигнал и переносить его с коллектора на эмиттер.
Важно отметить, что Bc337 25 транзисторы обладают полупроводниковыми свойствами. Они состоят из кристаллов полупроводникового материала, такого как кремний или германий
База транзистора полностью разделена от эмиттера и коллектора диэлектриком, что позволяет управлять потоком электронов и дырок.
Работа Bc337 25 транзисторов основана на принципе управления током. Когда на базу подается сигнал, транзистор открывается, и ток начинает протекать через коллектор и эмиттер. Величина тока зависит от сигнала на базе и может быть увеличена или уменьшена.
Таким образом, Bc337 25 транзисторы могут использоваться для усиления малых сигналов, переключения больших токов и контроля работы цепей и устройств. Их малый размер, низкое потребление энергии и высокая надежность делают их идеальными для широкого спектра приложений в электронике и технологиях.
Метод измерения коэффициента усиления
Для проверки транзистора BC337 25 и определения его коэффициента усиления, можно использовать метод анализа токов и напряжений на эмиттере и коллекторе.
1. Сначала необходимо подключить транзистор BC337 25 к источнику питания и мультиметру.
2. Включив мультиметр в режим измерения тока между эмиттером и коллектором, подаем сигнал на базу транзистора с помощью подключения к базовому пину через резистор.
3. Затем измеряем ток коллектора и ток эмиттера с помощью мультиметра. Также измеряем напряжение на коллекторе и эмиттере.
4. После получения значений токов и напряжений, можно вычислить коэффициент усиления по формуле: коэффициент усиления = ток коллектора / ток базы.
5. После вычисления коэффициента усиления, можно сравнить его с табличными значениями для транзистора BC337 25 и оценить его работоспособность.
Если полученное значение коэффициента усиления близко к табличному значению и в пределах допустимого диапазона, то транзистор BC337 25 можно считать исправным.
Данный метод позволяет быстро и надежно проверить транзистор BC337 25 и определить его коэффициент усиления, что является важным при работе с электронными схемами и устройствами.
Сфера использования транзистора c33740
Транзистор c33740, как и bc337 40, широко используется в различных электронных устройствах, включая усилители мощности, преобразователи напряжения и тока, стабилизаторы напряжения, источники питания и т.д. Он может применяться как ключевой элемент в цепях управления моторами, светодиодами и другими электронными устройствами:
- в усилителях сигнала используется для усиления малых сигналов до достаточно больших значений для дальнейшей обработки или передачи по проводным или беспроводным каналам связи;
- в преобразователях напряжения и тока применяется для изменения уровня напряжения или тока для соответствия требуемым спецификациям устройства;
- стабилизаторы напряжения используют транзистор для регулировки напряжения в цепях, где требуется постоянный уровень;
- в источниках питания применяется для регулировки выходного напряжения или тока в зависимости от потребностей электронного устройства.
Кроме того, транзистор c33740 может использоваться в системах управления и автоматизации, включая устройства контроля доступа, системы безопасности, умные дома, медицинские устройства и другие приложения.
Биполярный транзистор BC337-25 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: BC337-25
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 0.36
W
Макcимально допустимое напряжение коллектор-база (Ucb): 50
V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 45
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V
Макcимальный постоянный ток коллектора (Ic): 0.8
A
Предельная температура PN-перехода (Tj): 150
°C
Граничная частота коэффициента передачи тока (ft): 60
MHz
Ёмкость коллекторного перехода (Cc): 20
pf
Статический коэффициент передачи тока (hfe): 160
Корпус транзистора:
BC337-25

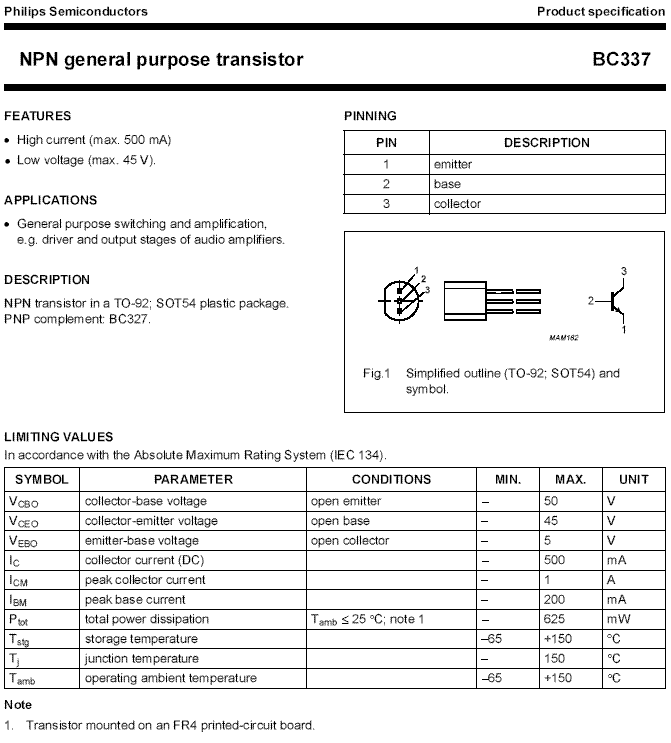

Datasheet (PDF)
..1. Size:66K st bc337-25 bc337-40.pdf
BC337-25BC337-40SMALL SIGNAL NPN TRANSISTORSPRELIMINARY DATAOrdering Code Marking Package / ShipmentBC337-25 BC337-25 TO-92 / BulkBC337-25-AP BC337-25 TO-92 / AmmopackBC337-40 BC337-40 TO-92 / BulkBC337-40-AP BC337-40 TO-92 / Ammopack SILICON EPITAXIAL PLANAR NPNTRANSISTORS TO-92 PACKAGE SUITABLE FORTHROUGH-HOLE PCB ASSEMBLYTO-92 TO-92 THE PNP COMPLEMENTARY TYPES
..2. Size:15K fairchild semi bc337-16 bc337-25.pdf
BC337-16BC337-25E TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 500 mA. Sourced fromProcess 12. See TN3019A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-Emitter Voltage 45 VVCES Collector-Base Voltage
..3. Size:353K nxp bc817 bc817-16 bc817-25 bc817-40 bc817w bc817-16w bc817-25w bc817-40w bc337 bc337-16 bc337-25 bc337-40.pdf
Important notice Dear Customer, On 7 February 2017 the former NXP Standard Product business became a new company with the tradename Nexperia. Nexperia is an industry leading supplier of Discrete, Logic and PowerMOS semiconductors with its focus on the automotive, industrial, computing, consumer and wearable application markets In data sheets and application notes which still contain

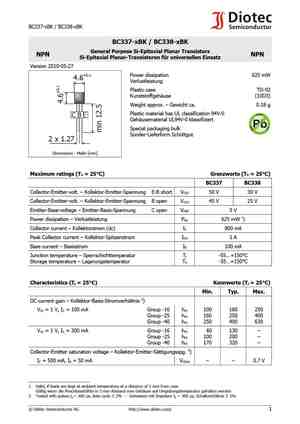

0.1. Size:88K diodes bc337-16bk bc337-25bk bc337-40bk bc338-16bk bc338-25bk bc338-40bk.pdf
BC337-xBK / BC338-xBKBC337-xBK / BC338-xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2010-05-270.1 Power dissipation 625 mW4.6VerlustleistungPlastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gPlastic material has UL classification 94V-0C B EGehusematerial UL9
0.2. Size:141K onsemi bc337-25-40.pdf
BC337, BC337-25,BC337-40Amplifier TransistorsNPN Siliconhttp://onsemi.comFeatures These are Pb-Free DevicesCOLLECTOR12MAXIMUM RATINGSBASERating Symbol Value UnitCollector — Emitter Voltage VCEO 45 Vdc3EMITTERCollector — Base Voltage VCBO 50 VdcEmitter — Base Voltage VEBO 5.0 VdcCollector Current — Continuous IC 800 mAdcTotal Device Dissipation @ TA = 25
8.1. Size:65K central bc337-a bc338.pdf
145 Adams Avenue, Hauppauge, NY 11788 USATel: (631) 435-1110 Fax: (631) 435-1824
8.2. Size:234K mcc bc337-16-25-40 bc338-16-25-40.pdf
MCCBC337-16/25/40TM Micro Commercial Components20736 Marilla Street ChatsworthMicro Commercial ComponentsBC338-16/25/40CA 91311Phone: (818) 701-4933Fax: (818) 701-4939FeaturesNPN Capable of 0.625Watts of Power Dissipation. Collector-current 0.8A Plastic-Encapsulate Collector-base Voltage :VCBO=50V(BC337) , VCBO=30V(BC338) Transistors Lead Free Fin
Другие транзисторы… BC333
, BC334
, BC335
, BC336
, BC337
, BC337-01
, BC337-10
, BC337-16
, , BC337-40
, BC337A-16
, BC337A-25
, BC337AP
, BC337BP
, BC337BPL
, BC337CP
, BC337P
.
Схема подключения
На uln 2003 схема подключения до боли проста и не включает никаких компонентов. Главное, не перепутать вход с выходом и общий вывод, в остальном все и так ясно. Но все же для наглядности стоит повторить схему на примере с шаговым двигателем с питанием от 12 до 24 В. Общий провод от +24В подключается на 9 вывод и к центральному отводу обмоток двигателя, все остальные оп порядку согласно полюсам. Управление двигателем осуществляется по аналогичным линиям, только со входа МС.
При работе в таком режиме вероятность спалить выходной транзистор достаточно большая, потому что короткое замыкание в двигателе никто еще не отменял, точно также, как и клин ротора, из-за чего ток может существенно возрасти. Поэтому в каждую линию управления по выходу можно поставить шунт и обрисовать его схемой защиты от КЗ. Это зависит от конкретной задачи и типа устройства, в котором эта микросхема применяется.
Проверка схемы после замены транзистора BC337 40
После замены транзистора BC337 40 рекомендуется проверить работоспособность схемы. Для этого можно применить следующие методы:
1. Визуальная проверка:
При первоначальной визуальной проверке необходимо убедиться в правильном монтаже замененного транзистора. Проверьте, что все контакты транзистора правильно подсоединены и не обрываются. Также проверьте, нет ли повреждений или коррозии на соединениях и проводах схемы.
2. Измерение напряжения и сопротивления:
Используя мультиметр, измерьте напряжение на различных точках схемы, чтобы убедиться, что оно соответствует ожидаемым значениям. Также измерьте сопротивление между контактами транзистора и оригинальных компонентов, чтобы проверить их целостность и корректность подключения.
3. Тестирование сигнала:
Если схема предусматривает подачу сигнала на транзистор, проверьте, что новый транзистор корректно обрабатывает этот сигнал. Используйте осциллограф или логический анализатор, чтобы проверить форму и амплитуду сигнала на передающем и принимающем конце схемы.
4. Термическое тестирование:
Если схема предусматривает высокие температуры работы, проведите термическое тестирование. Убедитесь, что новый транзистор не перегревается и не вызывает нестабильность или сбои в работе схемы.
Правильная проверка схемы после замены транзистора BC337 40 поможет обнаружить и исправить неполадки и гарантировать нормальную работу схемы.
Зачем нужна схема Дарлингтона?
Вы должны помнить, что биполярный транзистор — это элемент, управляемый током. Когда ток, известной величины, течет в базу, мы ожидаем, что ток коллектора будет в β раз больше, где β — коэффициент усиления по току, который соединяет токи базы и коллектора вместе.
Теперь давайте представим ситуацию: предположим, что мы хотим использовать транзистор для включения двигателя, потребляющего ток 5 А. Напряжение питания настолько низкое, что использование полевых МОП-транзисторов невозможно, поэтому они остаются только биполярными. Оказывается, что транзисторы, способные проводить такой большой ток, имеют параметр β в диапазоне 40–100.
Делим ток коллектора на коэффициент усиления по току. Результат будет находится в диапазоне 50–125 мА. Поэтому для насыщения транзистора необходимо обеспечить ток базы, по крайней мере, в три раза превышающий расчетный, то есть порядка 150–375 мА. Однако наш микроконтроллер (например, Arduino) может выдавать только 20 мА (безопасная производительность для одного выхода), что определенно слишком мало… Вот здесь и пригодится схема Дарлингтона.
Недостатки схемы Дарлингтона
К сожалению, на этом преимущества заканчиваются. Первый недостаток этой схемы — это то, что на базе-эмиттрере напряжение приходит вдвое большее. Здесь мы имеем дело с последовательным соединением переходов база-эмиттер, поэтому напряжения на каждом из них складываются (около 0,7 В при включении).
| Это означает, что U BE схемы Дарлингтона составляет примерно 1,4 вольта. Это следует учитывать при выборе резисторов, ограничивающих базовый ток. |
Однако гораздо более серьезным недостатком является повышенное напряжение насыщения. Этот вопрос лучше всего проанализировать на диаграмме с записью напряжений.
Распределение напряжения в насыщенном транзисторе Дарлингтона
Напряжение коллектор-эмиттер транзистора Дарлингтона состоит из:
- напряжение база-эмиттер транзистора Т2,
- напряжение коллектор-эмиттер Т1.
Когда система насыщена, транзистор T2 все еще должен быть открыт, то есть, его напряжение база-эмиттер составляет 0,7 В. Благодаря этому, транзистор T1 может правильно насыщаться, и его U CE падает до произвольного уровня 0,2 В. После суммирования этих значений напряжения, оказывается, что U CE транзистора T2 целых 0,9 В!
| Эту потерю напряжения следует учитывать при проектировании схемы, потому что такой величиной определенно нельзя пренебрегать! |
В нашей примерной схеме, из начала этой статьи, одиночный транзистор имеет большое преимущество: в насыщенном состоянии на нем будет около 0,2 В (на практике немного больше), что в сочетании с протекающим током 5 А, через коллектор, приведет к рассеиванию мощности около 1 Вт.
Это количество тепла можно легко рассеять с помощью небольшого радиатора, то есть элемента, который отводит тепло. Обычно он изготавливается из алюминия, который имеет легкий вес и хорошо проводит тепло. Радиаторы имеют различную форму — чаще всего в поперечном сечении они напоминают гребешок, увеличивающий поверхность контакта с протекающим воздухом.

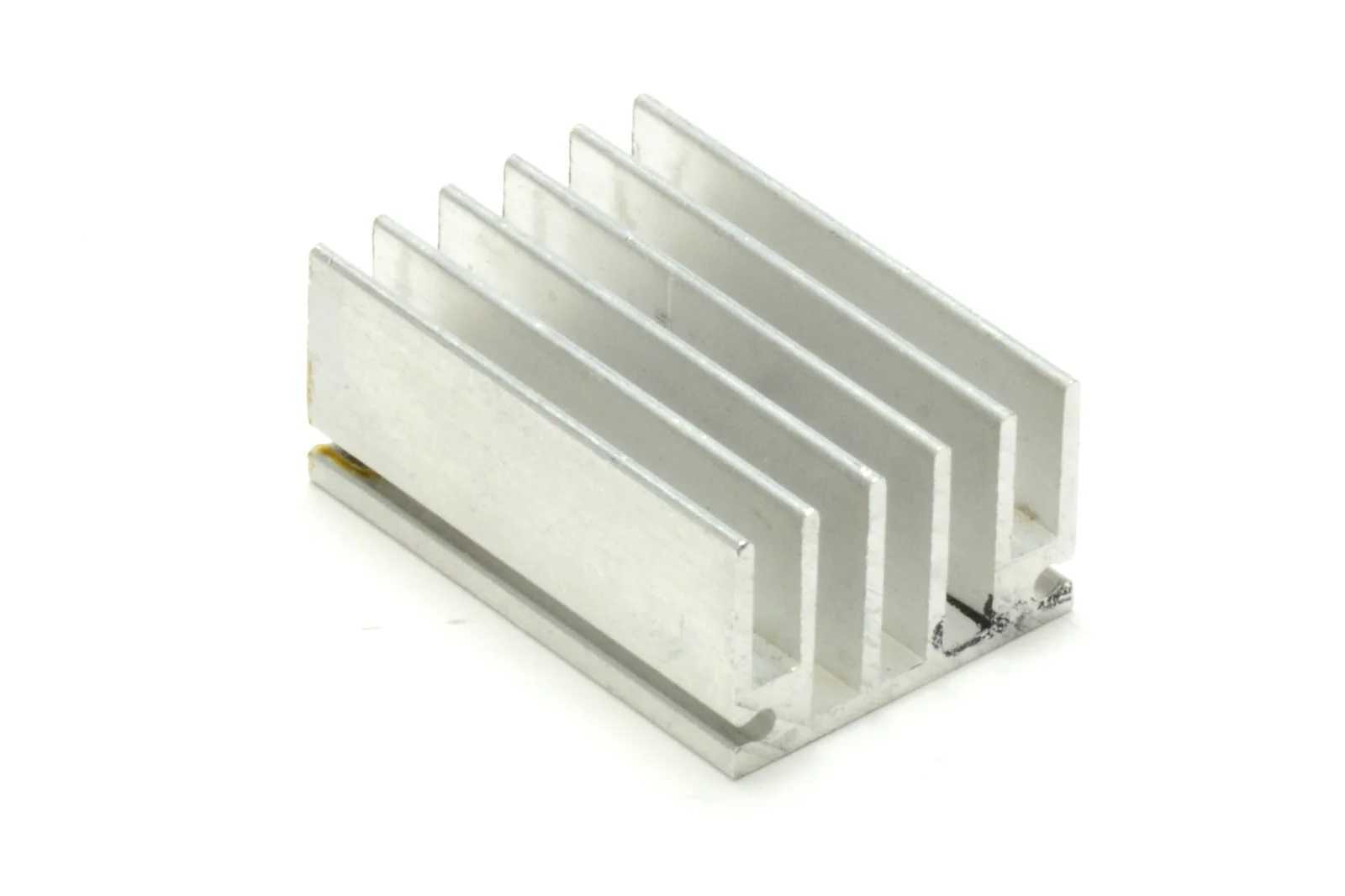

Радиатор — теплоотводящий элемент
Но вернемся к управлению нашим двигателем. Если мы воспользуемся Дарлингтоном, эта мощность будет потрачена впустую, да и радиатор потребуется намного прочнее. Кроме того, напряжение питания приемника будет ниже примерно на 1 В. В случае схем, питающихся от низкого напряжения, например 3,3 В, это будет значительное снижение.
| 5 Вт — это очень большая мощность. 5 Вт, например, может потреблять светодиодная настольная лампа. |
И еще, в забитом состоянии, напряжение коллектор-эмиттер обоих транзисторов практически одинаково. Это означает, что при управлении приемником от источника питания, например 60 В, оба транзистора должны выдерживать такое напряжение (с запасом).
Принцип работы транзисторов Bc337 25
Принцип работы транзистора Bc337 25 основан на управлении током, проходящим через базу. Когда на базу подается небольшой ток, он создает электрическое поле, что позволяет контролировать ток, протекающий через коллектор. Таким образом, транзистор может усиливать или переключать сигналы в зависимости от поданного на базу тока.
Транзисторы Bc337 25 обладают высокой надежностью и могут работать при различных температурах. Они широко используются в различных электронных устройствах, таких как усилители звука, радиоприемники, телевизоры, компьютеры и другие устройства, где требуется усиление или переключение сигналов.
Аналоги и комплементарная пара
Существуют зарубежные устройства, которые полностью идентичны ВС337 по своим характеристикам и распиновке: BC184, 2N4401, MPSA06. Российская промышленность также выпускает изделия, которыми его можно заменить: КТ660А, КТ3102Б, КТ928.
Перед заменой транзистора нужно разобраться, в какой схеме и для чего он используется, а также знать режимы его работы и сравнить технические характеристики оригинального и предполагаемого на замену прибора. И только после этого можно решать, подходит он или нет.
В качестве комлементарой пары производители рекомендуют использовать BC327.
Использование специализированных приборов
Для проверки транзистора BC337-25 можно использовать специализированные приборы, которые позволяют провести более точные измерения и диагностику.
1. Тестер транзисторов
Один из самых распространенных и удобных способов проверки транзистора BC337-25 – использование тестера транзисторов. Этот прибор позволяет определить характеристики транзистора, такие как тип (NPN или PNP), коэффициент усиления и направления протекания тока.
2. Осциллограф
Если вам необходимо более детально изучить параметры транзистора, такие как временные характеристики или изменение сигнала, то можно воспользоваться осциллографом. С его помощью можно получить графическое изображение сигнала и проанализировать его форму, амплитуду и частоту.
3. Анализатор спектра
Если вам нужно провести более глубокий анализ сигнала, то можно воспользоваться анализатором спектра. Этот прибор позволяет разложить сигнал на составляющие частоты и определить их амплитуду. С его помощью можно выявить помехи, искажения и другие аномалии в сигнале транзистора.
Важно помнить, что использование специализированных приборов требует определенных навыков и знаний
Перед проведением измерений и диагностики транзистора BC337-25 рекомендуется ознакомиться с инструкцией по эксплуатации и проводить работы с соблюдением всех мер предосторожности
Справка об аналогах биполярного высокочастотного npn транзистора BC337.
Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора BC337 .
Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.
Можно попробовать заменить транзистор BC337 транзистором 2N4401; транзистором 2N5818; транзистором BC637; транзистором КТ504Б; транзистором MPSA06; транзистором SE6022;
транзистором PN5816; транзистором MMBT5449; транзистором NPS5449; транзистором PN5449; транзистором NPS5816; транзистором MQ5816; транзистором LBC547B; транзистором MPS5449; транзистором MMBT5816; транзистором MQ5449;
Подбор аналогов для транзистора BC337 40
- BC546: Этот транзистор имеет схожие характеристики с BC337 40 и может быть использован в большинстве приложений, где используется BC337 40. Он имеет такую же конфигурацию выводов, такие же значения максимального тока и напряжения, и может быть легко заменен без изменений в схеме.
- BC547: Этот транзистор также является ближайшим аналогом для BC337 40. Он имеет похожие характеристики и может быть использован в большинстве приложений.
- 2N2222: Это еще один распространенный аналог для BC337 40. Он также имеет схожие характеристики и может быть успешно заменен, если не удается найти BC337 40.
- 2N3904: Этот транзистор также имеет схожие характеристики с BC337 40 и может быть использован во многих приложениях.
Перед тем, как заменить транзистор BC337 40 на аналог, всегда проверяйте документацию и характеристики аналоговых моделей, чтобы удостовериться, что они соответствуют вашим требованиям и работают в пределах предусмотренных условий.
