Графические иллюстрации характеристик

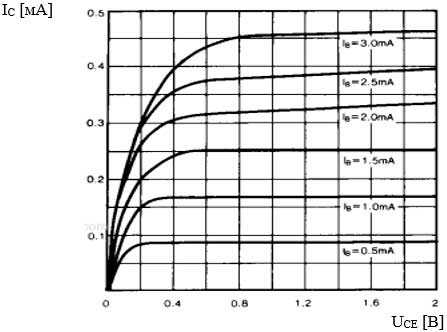

Рис. 1. Внешняя характеристика транзистора в схеме с общим эмиттером. Зависимость коллекторной нагрузки IC от напряжения коллектор-эмиттер UCE при различных токах (управления) базы IB.
Рис. 2. Зависимость статического коэффициента усиления по току от коллекторной нагрузки IC.
Зависимость снята при напряжении коллектор-эмиттер UCE = 1 В.
Рис. 3. Характеристика передачи транзистора. Зависимость выходного тока (тока коллектора IC) от входного напряжения (управления) база-эмиттер UBE.
Зависимость снята при напряжении коллектор — эмиттер UCE = 1 В.
Рис. 4. Зависимости напряжений насыщения коллектор-эмиттер UCE(sat) и эмиттер-база UBE(sat) от величины коллекторной нагрузки IC.
Зависимость снята при соотношении токов коллектора и базы IC/IB = 10.
Рис. 5. Изменение полосы пропускания (частоты среза) транзистора fT при возрастании коллекторной нагрузки IC.
Зависимость снята при напряжении коллектор-эмиттер UCE = 10 В.
Рис. 6. Зависимость изменения выходной емкости (коллекторного перехода) Cob от приложенного напряжения коллектор-база UCB при непроводящей коллекторной цепи IE = 0.
Частота процесса измерения составляет 1 МГц.
Модификации и маркировка транзистора S8050
| Модель | PC | UCB | UCE | UBE | IC | TJ | fT | Cob | hFE | Корпус | Маркировка |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 | — |
| GS8050T | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 45 | TO-92 | — |
| GSTSS8050 | 1 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 85 | TO-92 | — |
| MPS8050 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 190 | 9 | 85 | TO-92 | — |
| S8050A/B/C/D/G | 0,625 | 40 | 25 | 6 | 0,8/0,5 | 150 | 100/150 | 9 | 85…300 | TO-92 | — |
| S8050T | 0,625 | 40 | 25 | 6 | 0,5 | 150 | 150 | — | 85 | TO-92 | — |
| SPS8050 | 0,625 | 15 | 12 | 6,5 | 1,5 | 150 | 260 | 5 | 200 | TO-92 | — |
| SS8050/C/D/G | 1 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 85…400 | TO-92 | — |
| SS8050T | 1 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 85 | TO-92 | — |
| STS8050 | 0,625 | 30 | 25 | 6 | 0,8 | 150 | 120 | 19 | 85 | TO-92 | — |
| Транзисторы исполнения SMD и их маркировка | |||||||||||
| MMSS8050W-H/J/L | 0,2 | 40 | 25 | 5 | 1,5 | 150 | 100 | 15 | 120…400 | SOT-323 | Y1 |
| S8050W | 0,25 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | SOT-323 | Y1 |
| SS8050W | 0,2 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 120 | SOT-323 | Y1 |
| GSTSS8050LT1 | 0,225 | 40 | 25 | 5 | 1,5 | 150 | 100 | — | 100 | SOT-23 | 1HA |
| MMSS8050-L/H | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120…350 | SOT-23 | Y1 |
| MPS8050S | 0,35 | 40 | 25 | 6 | 1,5 | 150 | 190 | — | 85 | SOT-23 | — |
| MPS8050SC | 0,35 | 40 | 25 | 5 | 1,2 | 150 | 150 | — | 85…300 | SOT-23 | — |
| MS8050-H/L | 0,2 | 40 | 25 | 6 | 0,8 | 150 | 150 | — | 80…300 | SOT-23 | Y11 |
| S8050 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 | — |
| S8050M-/B/C/D | 0,45 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85…300 | SOT-23 | HY3B/C/D |
| SS8050LT1 | 0,225 | 40 | 25 | 5 | 1,5 | 150 | 150 | — | 120 | SOT-23 | KEY |
| KST8050D | 0,25 | 50 | 50 | 6 | 1,2 | 150 | 100 | — | 100…320 | SOT-23 | Y1C, Y1D |
| KST8050M | 0,3 | 40 | 25 | 6 | 0,8 | 150 | 150 | — | 40…400 | SOT-23 | Y11 |
| KST8050X | 0,3 | 40 | 20 | 5 | 1,5 | 150 | 100 | 20 | 40…350 | SOT-23 | Y1+ |
| KST9013 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 200…400 | SOT-23 | J3 |
| KST9013C | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 40…200 | SOT-23 | J3Y |
| S8050LT1 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 | J3Y |
| MMS8050-L/H | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 50…350 | SOT-23 | J3Y |
| DMBT8050 | 0,3 | 40 | 25 | 5 | 0,8 | 150 | 100 | — | 120 | SOT-23 | J3Y |
| KST8050S | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 50…400 | SOT-23 | J3Y |
| KTD1304S | 0,2 | 25 | 20 | 12 | 0,3 | 150 | 50 | 10 | 20…800 | SOT-23 | J3Y |
| KTD1304 | 0,2 | 25 | 20 | 12 | 0,3 | 150 | 60 | — | 20…1000 | SOT-23 | J3Y или MAX |
Миниатюрные размеры SMD-корпусов (SOT-23, SOT-323) не позволяют производителю использовать традиционные способы маркировки продукции. Поэтому обычно применяется 2-4 символьный буквенно-цифровой код, наносимый на лицевую поверхность корпуса. Какая-либо единая система среди производителей отсутствует. Кроме того, некоторые предприятия используют одинаковые обозначения, не позволяющие однозначно идентифицировать производителя. Во многих случаях отличающиеся одним символом коды используются и для обозначения групп одного и того же изделия в разных диапазонах значений параметра hFE.
Наиболее часто встречающийся маркировочный код “J3Y” соответствует транзисторам S8050 компаний-производителей: «DC COMPONENTS», «KEXIN», «SECOS», «Jin Yu Semiconductor», «LGE», «WEITRON», «MCC», «GLOBALTECH Semiconductor», «Shenzhen Tuofeng Semiconductor Technologies».
Аналоги
Для замены подойдут транзисторы кремниевые, со структурой NPN, эпитаксиально-планарные. Предназначены для применения в высокочастотных устройствах и узлах радиоэлектронной аппаратуры общего применения.
Производство российское и белорусское
| Модель | PC Ta = 25°C | UCB | UCE | UBE | IC | TJ | fT | Cob | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| S8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 |
| КТ6111 А/Б/В/Г | 1 | 40 | 25 | 6 | 0,1 | 150 | 100 | 1,7 | 45…630 | TO-92 |
| КТ6114 А/Б/В | 0,45 | 50 | 45 | 5 | 0,1 | 150 | 150 | 3,5 | 60…1000 | TO-92 |
| КТ968 В | 4 | 300 | 200 | 5 | 0,1 | 150 | 90 | 2,8 | 35…220 | TO-39 |
Зарубежное производство
| Модель | PC | UCB | UCE | UBE | IC | TJ | fT | Cob | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| S8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 |
| 3DG8050A | 0,625 | 40 | 25 | 6 | 0,8 | 150 | 100 | 9 | 85 | TO-92 |
| BC517S | 0,625 | 40 | 30 | 10 | 1 | 150 | 200 | — | 33000 | TO-92 |
| BTN8050A3 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 100 | 6 | 160 | TO-92 |
| BTN8050BA3 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 100 | — | 160 | TO-92 |
| CX908B/C/D | 0,625 | 40 | 25 | 6 | 1 | 150 | 100 | — | 120…260 | TO-92 |
| KTC3203 | 0,625 | — | 30 | — | 0,8 | 150 | 190 | — | 100 | TO-92 |
| KTC3211 | 0,625 | 40 | 25 | 6 | 1,5 | 150 | 190 | 9 | 85 | TO-92 |
| KTS8050 | 0,625 | — | 25 | — | 0,8 | 175 | — | — | 100 | TO-92 |
| M8050-C/D | 0,625 | 40 | 25 | 6 | — | 150 | 150 | — | 120…160 | TO-92 |
| S8050 | 0,3 | 409 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| 8050HQLT1 | 0,3 | 40 | 25 | 5 | 1,5 | 150 | — | — | 150 | SOT-23 |
| 8050QLT1 | 0,3 | 40 | 25 | 5 | 0,8 | 150 | — | — | 150 | SOT-23 |
| 8050SLT1 | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| CHT9013GP | 0,3 | 45 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| F8050HPLG | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 120 | SOT-23 |
| KTC9013SC | 0,35 | 40 | 30 | 5 | 0,5 | 150 | 150 | — | 200 | SOT-23 |
| MMBT8050D | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 200 | SOT-23 |
| MMS9013-H/L | 0,3 | 40 | 25 | 5 | 0,5 | 150 | 150 | — | 200 | SOT-23 |
| NSS40201L | 0,54 | 40 | 25 | — | 4 | 150 | 150 | — | 120 | SOT-23 |
| NSS40201LT1G | 0,54 | 40 | 40 | 6 | 2 | — | 150 | — | 200 | SOT-23 |
| NSV40201LT1G | 0,54 | 40 | 40 | 6 | 2 | 150 | 150 | — | 200 | SOT-23 |
| PBSS4140T | 0,3 | 40 | 40 | 5 | 1 | 150 | 150 | — | 300 | SOT-23 |
| S9013 | 0,3 | 40 | 25 | 5 | 0,8 | 150 | 150 | — | 120 | SOT-23 |
| ZXTN2040F | 0,35 | — | 40 | — | 1 | — | 150 | — | 300 | SOT-23 |
| ZXTN25040DFL | 0,35 | — | 40 | — | 1,5 | — | 190 | — | 300 | SOT-23 |
| ZXTN649F | 0,5 | — | 25 | — | 3 | — | — | — | 200 | SOT-23 |
Примечание: все данные в таблицах взяты из даташит компаний-производителей.

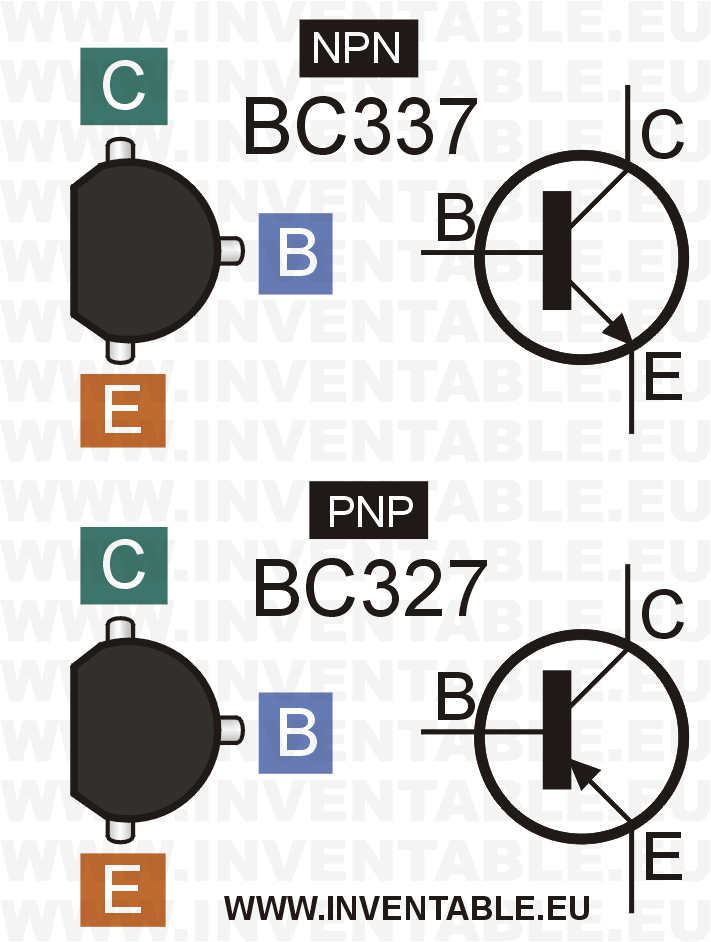

Справка об аналогах биполярного высокочастотного npn транзистора BC337.
Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора BC337 .
Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.
Можно попробовать заменить транзистор BC337 транзистором 2N4401; транзистором 2N5818; транзистором BC637; транзистором КТ504Б; транзистором MPSA06; транзистором SE6022;
транзистором PN5816; транзистором MMBT5449; транзистором NPS5449; транзистором PN5449; транзистором NPS5816; транзистором MQ5816; транзистором LBC547B; транзистором MPS5449; транзистором MMBT5816; транзистором MQ5449;
Характеристики
Все характеристики на BC337 приведены в техническом описании (datasheet) на устройство. Наиболее важные значения, находятся в таблицах “максимальные рейтинги” и “электрические параметры”. Они проверяются производителем при тестировании и выпуске продукции.
Максимальные рейтинги
В максимальных рейтингах отражены предельные эксплуатационные свойства bc337. Превышение этих значений, может привести к выводу устройства из строя. Вот их полный перечень:
- Напряжение между коллектором и эмиттером (при разомкнутой цепи базы) VCEO не более 45 В;
- Напряжение между коллектором и эмиттером (база соединена с эмиттером) VCES не более 50 В;
- Напряжение между эмиттером и базой VEBO не должно превышать 5 В;
- Ток коллектора IC не должен быть больше 800 мА;
- Максимальная мощность PC, которую транзистор может рассеять 625 мВт;
- Предельно допустимая температура 150 О С;
- Диапазон рабочих температур TSTG от -55 О С до 150 О С.
Обычно, эти данные приводятся вместе с параметрами на транзистор bc338. У 338 они немного хуже по допустимому напряжению, между выводами коллектор-эммитер (до 30 В). В остальном же, это полная копия рассматриваемого экземпляра, ставшая результатом отбраковки по итогам тестирования на завершающем этапе производства.
Электрические параметры
Ниже приведены электрические характеристики транзистора ВС337. Они выведены в отдельную таблицу и приводятся совместно с условиями проверки, указанными в отдельном столбце. Все значения проверяются производителем при температуре окружающей среды +25 О С:
Коэффициент усиления
Рассматриваемые изделия делятся на три группы по HFE: “-16”, “-25” и “-40”. Эти данные, наносятся на корпус транзистора при маркировке. Обозначение при этом выглядит так: BC337-16, BC337-25, BC337-40. Максимальным коэффициентом усиления по току обладает BC33740 (до 630 HFE).
BC547A Datasheet (PDF)
0.1. bc547 bc547a bc547b bc547c.pdf Size:26K _fairchild_semi
Discrete POWER & SignalTechnologiesBC547BC547ABC547BBC547CE TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 300 mA. Sourced fromProcess 10. See PN100A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-
0.2. bc546b bc547a-b-c bc548b-c.pdf Size:72K _onsemi
BC546B, BC547A, B, C,BC548B, CAmplifier TransistorsNPN SiliconFeatureshttp://onsemi.com Pb-Free Packages are Available*COLLECTOR1MAXIMUM RATINGS2BASERating Symbol Value UnitCollector — Emitter Voltage VCEO VdcBC546 653BC547 45EMITTERBC548 30Collector — Base Voltage VCBO VdcBC546 80BC547 50BC548 30TO-92Emitter — Base Voltage VEBO 6.0 VdcCASE 2
0.3. bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf Size:81K _diotec
BC546xBK … BC549xBKBC546xBK … BC549xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2009-12-030.1Power dissipation Verlustleistung 500 mW4.6Plastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gC B EPlastic material has UL classification 94V-0Gehusematerial
Устройство IRF3205
Устройство и работа данного транзистора не имеет никаких отличий от устройств и работ других n-канальных МОП-транзисторов.
12 недорогих наборов электроники для самостоятельной сборки и пайки
Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит
При подаче положительного напряжения между контактом затвора и истока между подложкой и контактом затвора образуется поперечное электрическое поле. Это поле притягивает отрицательно заряженные электроны к поверхностному слою диэлектрика. В результате такого заряда, в этом слое образуется некая область проводимости — так называемый “канал”.
Стоит заметить, что заряд накапливается, в своего рода, электрическом конденсаторе, состоящем из электрода затвора и подложки с диэлектриком. В этом конденсаторе обкладки — металлический вывод затвора и область подложки, а изоляторы — диэлектрики, состоящие из оксида кремния. Именно исходя из характеристик этого конденсатора и складывается параметр емкости затвора транзистора.
Аналоги
Транзистор BC557 можно заменить на BC556 , BC560
Конкурс персональных сайтов среди учителей БСОШ №1.
Admin 11 Апр 2019 Просмотров:453 КОНКУРС САЙТОВ 2019
Видео для подготовки к ЕГЭ
Единый Государственный Экзамен по информатике и ИКТ в 2019 году Видео для подготовки к ЕГЭ: При подготовке данного метериала были использованы ресурсы: Информатика. Видеоуроки. Подготовка к ЕГЭ(Ч.1 и Ч.2).
Admin 26 Ноя 2018 Просмотров:292 ‘Подготовка к ЕГЭ (11 класс)
Задания на ЕГЭ в 2019 году
Единый Государственный Экзамен по информатике и ИКТ в 2019 году Задания по категориям: При подготовке данного метериала были использованы ресурсы: https://inf-ege.sdamgia.ru – РЕШУ ЕГЭ. Информатика. Видеоуроки. Подготовка к ЕГЭ(Ч.1 и Ч.2).
Admin 26 Ноя 2018 Просмотров:274 ‘Подготовка к ЕГЭ (11 класс)
Как узнать сколько знаков в тексте Word?
Как узнать сколько знаков в тексте Word? Когда требуется написание текста определенного объема, нужно периодически узнавать сколько знаков уже написано в текстовом документе Word. Многие пользователи не знают как это.
Admin 07 Ноя 2018 Просмотров:1005 КОМПЬЮТЕРы
Как в ворде вставить формулу суммы?
Как в ворде вставить формулу суммы? Несмотря на то, что Microsoft Word является текстовым редактором таблицы в нем встречаются довольно часто. А таблицы, как правило, состоят из числовых значений, которые зачастую.
Admin 07 Ноя 2018 Просмотров:1298 КОМПЬЮТЕРы
Ищем базу, эмиттер и коллектор на транзисторе
Как сразу найти коллектор.
Чтобы сразу найти коллектор нужно выяснить, какой мощности перед вами транзистор, а они бывают средней мощности, маломощные и мощные.
Транзисторы средней мощности и мощные сильно греются, поэтому от них нужно отводить тепло.
Делается это с помощью специального радиатора охлаждения, а отвод тепла происходит через вывод коллектора, который в этих типах транзисторов расположен посередине и подсоединен напрямую к корпусу.
Получается такая схема передачи тепла: вывод коллектора – корпус – радиатор охлаждения.
Если коллектор определен, то определить другие выводы уже будет не сложно.
Бывают случаи, которые значительно упрощают поиск, это когда на устройстве уже есть нужные обозначения, как показано ниже.
Производим нужные замеры прямого и обратного сопротивления.
Однако все равно торчащие три ножки в транзисторе могу многих начинающих электронщиков ввести в ступор.
Как же тут найти базу, эмиттер и коллектор?
Без мультиметра или просто омметра тут не обойтись.
Итак, приступаем к поиску. Сначала нам нужно найти базу.

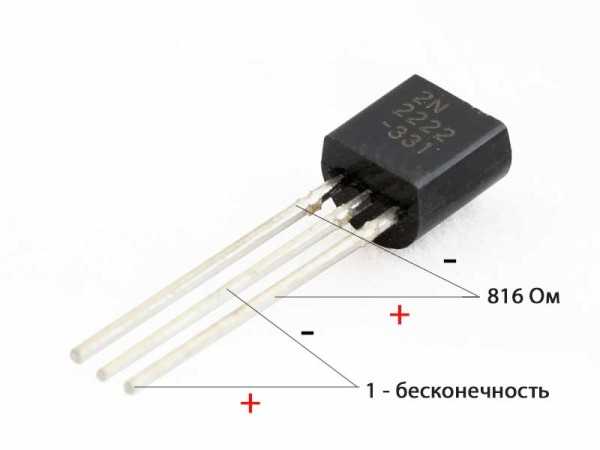

Берем прибор и производим необходимые замеры сопротивления на ножках транзистора.
Берем плюсовой щуп и подсоединяем его к правому выводу. Поочередно минусовой щуп подводим к среднему, а затем к левому выводам.
Между правым и среднем у нас, к примеру, показало 1 (бесконечность), а между правым и левым 816 Ом.
Эти показания пока ничего нам не дают. Делаем замеры дальше.
Теперь сдвигаемся влево, плюсовой щуп подводим к среднему выводу, а минусовым последовательно касаемся к левому и правому выводам.
Опять средний – правый показывает бесконечность (1), а средний левый 807 Ом.
Это тоже нам ничего не говорить. Замеряем дальше.
Теперь сдвигаемся еще левее, плюсовой щуп подводим к крайнему левому выводу, а минусовой последовательно к правому и среднему.
Если в обоих случаях сопротивление будет показывать бесконечность (1), то это значит, что базой является левый вывод.
А вот где эмиттер и коллектор (средний и правый выводы) нужно будет еще найти.
Теперь нужно сделать замер прямого сопротивления. Для этого теперь делаем все наоборот, минусовой щуп к базе (левый вывод), а плюсовой поочередно подсоединяем к правому и среднему выводам.
Запомните один важный момент, сопротивление p-n перехода база – эмиттер всегда больше, чем p-n перехода база – коллектор.
В результате замеров было выяснено, что сопротивление база (левый вывод) – правый вывод равно 816 Ом, а сопротивление база – средний вывод 807 Ом.
Значит правый вывод — это эмиттер, а средний вывод – это коллектор.
Итак, поиск базы, эмиттера и коллектора завершен.
Все про терморезисторы, назначение, виды, устройство, принцип действия
Характеристики КТ815
Ниже представлена таблица с техническими характеристиками КТ815
| Наименование | U КБ , В | U КЭ , В | I K , мА | Р К , Вт | h21 э | I КБ , мА | f, МГц | U КЭ , В. |
| КТ815А | 40 | 30 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815Б | 50 | 45 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815В | 70 | 65 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
| КТ815Г | 100 | 85 | 1500(3000) | 1(10) | 30-275 | ≤50 | ≥ 3 | <0,6 |
Обозначения из таблицы читаются следующим образом:
- U КБ -максимальное рассчитанное напряжение для перехода коллектор-база
- U КЭ -максимально рассчитанное напряжение на переходе коллектор-эмиттер.
- I K -максимальный рассчитанный ток на выводе коллектора. В скобках указаны значения для импульсного тока.
- Р К -максимально рассчитанная рассеиваемая мощность вывода коллектора без радиатора. В скобках – с радиатором.
- h 21э- коэффициент передачи тока в схеме с общим эмиттером.
- I КБ — обратный ток вывода коллектора.
- f — граничная частота для схемы с общим эмиттером.
- U КЭ — напряжение насыщения перехода коллектор-эмиттер.
Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:
- Показатель температуры перехода — 150 градусов по Цельсию.
- Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.
Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.
Редакторы сайта советуют ознакомиться с определением понятия гистерезиса и использовании этого эффекта в котлах.
Datasheet26.com — поиск даташит, даташитов скачивание
Номер в каталоге
Особенности
Производители
PDF
12D-XXD05N
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXD05N2
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXD09N
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXD09N2
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXD12N
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXD12N2
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXD15N
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXD15N2
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXS05N
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXS05N2
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXS09N
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXS09N2
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXS12N
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF
12D-XXS12N2
3000VDC SINGLE AND DUAL OUTPDC 1 WATT DC-DC CONVERTER
Yuan Dean Scientific
PDF

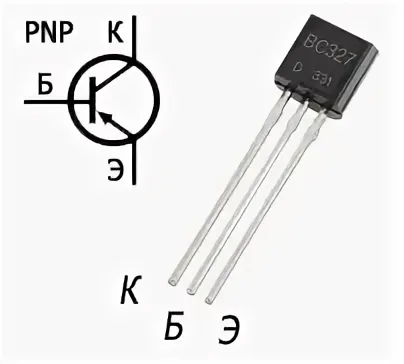

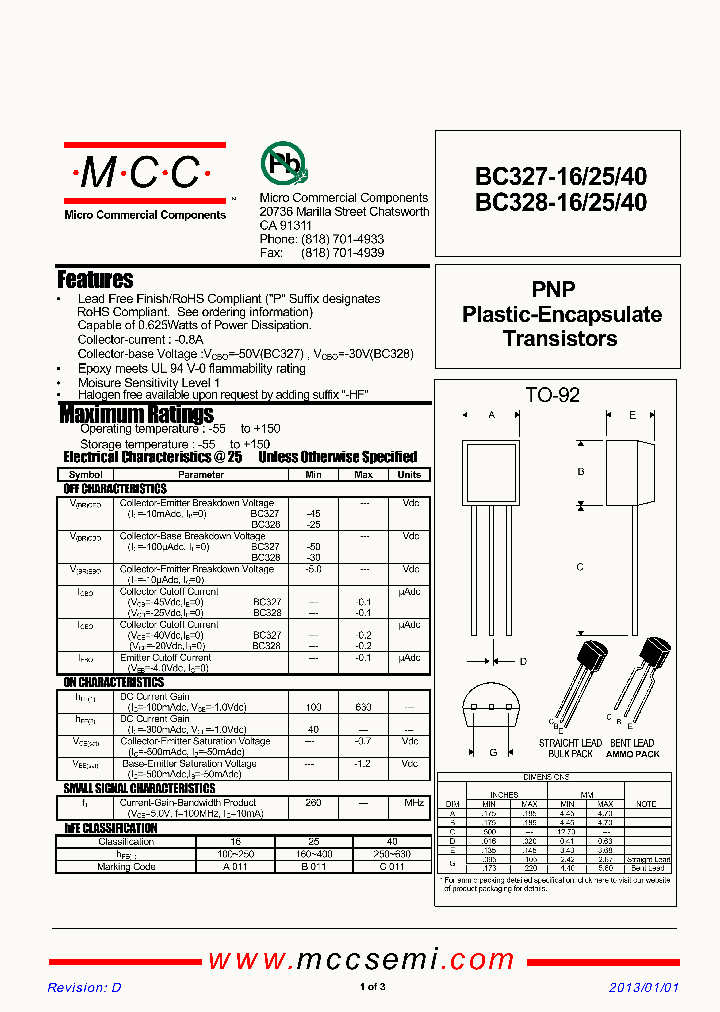

Рекомендуемые альтернативные модели транзистора BC327
2N3906: Эта модель является хорошей заменой для транзистора BC327. Она имеет схожие параметры и способна выполнять те же функции. 2N3906 также характеризуется низким уровнем шума и высокими характеристиками усиления.
2N4403: Другая альтернативная модель для BC327. Транзистор 2N4403 обладает высоким коэффициентом усиления и низким уровнем шума, что позволяет ему успешно использоваться в различных электронных схемах.
PNP-транзисторы: Если вы не можете найти альтернативные модели NPN транзисторов, вы можете рассмотреть использование PNP-транзисторов. Некоторые рекомендуемые модели включают BC557, BC557A и BC557B. Они имеют схожие параметры и характеристики с транзистором BC327.
Перед заменой транзистора BC327 необходимо внимательно изучить документацию и убедиться, что выбранная альтернативная модель соответствует требуемым параметрам и характеристикам вашей схемы.
Маркировка биполярный SMD транзисторов
| Обозначение на корпусе | Тип транзистора | Условный аналог |
| 15 | MMBT3960 | 2N3960 |
| 1A | BC846A | BC546A |
| 1B | BC846B | BC546B |
| 1C | MMBTA20 | MPSA20 |
| 1D | BC846 | — |
| 1E | BC847A | BC547A |
| 1F | BC847B | BC547B |
| 1G | BC847C | BC547C |
| 1H | BC847 | — |
| 1J | BC848A | BC548A |
| 1K | BC848B | BC548B |
| 1L | BC848C | BC548C |
| 1M | BC848 | — |
| 1P | FMMT2222A | 2N2222A |
| 1T | MMBT3960A | 2N3960A |
| 1X | MMBT930 | — |
| 1Y | MMBT3903 | 2N3903 |
| 2A | FMMT3906 | 2N3906 |
| 2B | BC849B | BC549B |
| 2C | BC849C | BC549C / BC109C / MMBTA70 |
| 2E | FMMTA93 | — |
| 2F | BC850B | BC550B |
| 2G | BC850C | BC550C |
| 2J | MMBT3640 | 2N3640 |
| 2K | MMBT8598 | — |
| 2M | MMBT404 | — |
| 2N | MMBT404A | — |
| 2T | MMBT4403 | 2N4403 |
| 2W | MMBT8599 | — |
| 2X | MMBT4401 | 2N4401 |
| 3A | BC856A | BC556A |
| 3B | BC856B | BC556B |
| 3D | BC856 | — |
| 3E | BC857A | BC557A |
| 3F | BC857B | BC557B |
| 3G | BC857C | BC557C |
| 3J | BC858A | BC558A |
| 3K | BC858B | BC558B |
| 3L | BC858C | BC558C |
| 3S | MMBT5551 | — |
| 4A | BC859A | BC559A |
| 4B | BC859B | BC559B |
| 4C | BC859C | BC559C |
| 4E | BC860A | BC560A |
| 4F | BC860B | BC560B |
| 4G | BC860C | BC560C |
| 4J | FMMT38A | — |
| 449 | FMMT449 | — |
| 489 | FMMT489 | — |
| 491 | FMMT491 | — |
| 493 | FMMT493 | — |
| 5A | BC807-16 | BC327-16 |
| 5B | BC807-25 | BC327-25 |
| 5C | BC807-40 | BC327-40 |
| 5E | BC808-16 | BC328-16 |
| 5F | BC808-25 | BC328-25 |
| 5G | BC808-40 | BC328-40 |
| 549 | FMMT549 | — |
| 589 | FMMT589 | — |
| 591 | FMMT591 | — |
| 593 | FMMT593 | — |
| 6A | BC817-16 | BC337-16 |
| 6B | BC817-25 | BC337-25 |
| 6C | BC817-40 | BC337-40 |
| 6E | BC818-16 | BC338-16 |
| 6F | BC818-25 | BC338-25 |
| 6G | BC818-40 | BC338-40 |
| 9 | BC849BLT1 | — |
| AA | BCW60A | BC636 / BCW60A |
| AB | BCW60B | — |
| AC | BCW60C | BC548B |
| AD | BCW60D | — |
| AE | BCX52 | — |
| AG | BCX70G | — |
| AH | BCX70H | — |
| AJ | BCX70J | — |
| AK | BCX70K | — |
| AL | MMBTA55 | — |
| AM | BSS64 | 2N3638 |
| AS1 | BST50 | BSR50 |
| B2 | BSV52 | 2N2369A |
| BA | BCW61A | BC635 |
| BB | BCW61B | — |
| BC | BCW61C | — |
| BD | BCW61D | — |
| BE | BCX55 | — |
| BG | BCX71G | — |
| BH | BCX71H | BC639 |
| BJ | BCX71J | — |
| BK | BCX71K | — |
| BN | MMBT3638A | 2N3638A |
| BR2 | BSR31 | 2N4031 |
| C1 | BCW29 | — |
| C2 | BCW30 | BC178B / BC558B |
| C5 | MMBA811C5 | — |
| C6 | MMBA811C6 | — |
| C7 | BCF29 | — |
| C8 | BCF30 | — |
| CE | BSS79B | — |
| CEC | BC869 | BC369 |
| CF | BSS79C | — |
| CH | BSS82B / BSS80B | — |
| CJ | BSS80C | — |
| CM | BSS82C | — |
| D1 | BCW31 | BC108A / BC548A |
| D2 | BCW32 | BC108A / BC548A |
| D3 | BCW33 | BC108C / BC548C |
| D6 | MMBC1622D6 | — |
| D7 | BCF32 | — |
| D8 | BCF33 | BC549C / BCY58 / MMBC1622D8 |
| DA | BCW67A | — |
| DB | BCW67B | — |
| DC | BCW67C | — |
| DE | BFN18 | — |
| DF | BCW68F | — |
| DG | BCW68G | — |
| DH | BCW68H | — |
| E1 | BFS17 | BFY90 / BFW92 |
| EA | BCW65A | — |
| EB | BCW65B | — |
| EC | BCW65C | — |
| ED | BCW65C | — |
| EF | BCW66F | — |
| EG | BCW66G | — |
| EH | BCW66H | — |
| F1 | MMBC1009F1 | — |
| F3 | MMBC1009F3 | — |
| FA | BFQ17 | BFW16A |
| FD | BCV26 | MPSA64 |
| FE | BCV46 | MPSA77 |
| FF | BCV27 | MPSA14 |
| FG | BCV47 | MPSA27 |
| GF | BFR92P | — |
| H1 | BCW69 | — |
| H2 | BCW70 | BC557B |
| H3 | BCW89 | — |
| H7 | BCF70 | — |
| K1 | BCW71 | BC547A |
| K2 | BCW72 | BC547B |
| K3 | BCW81 | — |
| K4 | BCW71R | — |
| K7 | BCV71 | — |
| K8 | BCV72 | — |
| K9 | BCF81 | — |
| L1 | BSS65 | — |
| L2 | BSS70 | — |
| L3 | MMBC1323L3 | — |
| L4 | MMBC1623L4 | — |
| L5 | MMBC1623L5 | — |
| L6 | MMBC1623L6 | — |
| L7 | MMBC1623L7 | — |
| M3 | MMBA812M3 | — |
| M4 | MMBA812M4 | — |
| M5 | MMBA812M5 | — |
| M6 | BSR58 / MMBA812M6 | 2N4858 |
| M7 | MMBA812M7 | — |
| O2 | BST82 | — |
| P1 | BFR92 | BFR90 |
| P2 | BFR92A | BFR90 |
| P5 | FMMT2369A | 2N2369A |
| Q3 | MMBC1321Q3 | — |
| Q4 | MMBC1321Q4 | — |
| Q5 | MMBC1321Q5 | — |
| R1 | BFR93 | BFR91 |
| R2 | BFR93A | BFR91 |
| S1A | SMBT3904 | — |
| S1D | SMBTA42 | — |
| S2 | MMBA813S2 | — |
| S2A | SMBT3906 | — |
| S2D | SMBTA92 | — |
| S2F | SMBT2907A | — |
| S3 | MMBA813S3 | — |
| S4 | MMBA813S4 | — |
| T1 | BCX17 | BC327 |
| T2 | BCX18 | — |
| T7 | BSR15 | 2N2907A |
| T8 | BSR16 | 2N2907A |
| U1 | BCX19 | BC337 |
| U2 | BCX20 | — |
| U7 | BSR13 | 2N2222A |
| U8 | BSR14 | 2N2222A |
| U9 | BSR17 | — |
| U92 | BSR17A | 2N3904 |
| Z2V | FMMTA64 | — |
| ZD | MMBT4125 | 2N4125 |
BC547B Datasheet (PDF)
0.1. bc547b bc547c.pdf Size:60K _st
BC547BBC547CSMALL SIGNAL NPN TRANSISTORSOrdering Code Marking Package / ShipmentBC547B BC547B TO-92 / BulkBC547B-AP BC547B TO-92 / AmmopackBC547C BC547C TO-92 / BulkBC547C-AP BC547C TO-92 / Ammopack SILICON EPITAXIAL PLANAR NPNTRANSISTORS TO-92 PACKAGE SUITABLE FORTHROUGH-HOLE PCB ASSEMBLYTO-92 TO-92 BC547B — THE PNP COMPLEMENTARYBulk AmmopackTYPE IS BC557BAP
0.2. bc547 bc547a bc547b bc547c.pdf Size:26K _fairchild_semi
Discrete POWER & SignalTechnologiesBC547BC547ABC547BBC547CE TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 300 mA. Sourced fromProcess 10. See PN100A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-
0.3. bc547ba3.pdf Size:412K _cystek
Spec. No. : C204A3 Issued Date : 2015.01.23 CYStech Electronics Corp.Revised Date : Page No. : 1 / 7 General Purpose NPN Epitaxial Planar Transistor BC547BA3Description The BC547BA3 is designed for use in driver stage of AF amplifier and low speed switching. Complementary to BC557BA3. Pb-free package Symbol Outline BC547BA3 TO-92 BBase CCollector
0.4. bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf Size:81K _diotec
BC546xBK … BC549xBKBC546xBK … BC549xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2009-12-030.1Power dissipation Verlustleistung 500 mW4.6Plastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gC B EPlastic material has UL classification 94V-0Gehusematerial
Другие транзисторы… BC546A
, BC546AP
, BC546B
, BC546BP
, BC546VI
, BC547
, BC547A
, BC547AP
, 2N3904
, BC547BP
, BC547C
, BC547VI
, BC548
, BC548A
, BC548AP
, BC548B
, BC548BP
.
Когда нужно заменить транзистор BC327
Одна из наиболее распространенных причин замены транзистора BC327 — его поломка. Если транзистор не функционирует должным образом, может потребоваться его замена. Некоторые признаки проблем с транзистором включают неправильную работу схемы, перегрев или низкое качество звука в аудиоусилителях.
Также возможна ситуация, когда транзистор BC327 просто недоступен для покупки в местных магазинах или у поставщиков компонентов. Это может быть связано с тем, что модель устарела или производители прекратили ее производство. В таких случаях необходимо выбрать альтернативную модель с схожими характеристиками и параметрами.
При замене транзистора BC327 необходимо учесть следующие факторы:
- Электрические характеристики: напряжение и сила тока, коэффициент усиления, скорость переключения и др.
- Тип корпуса и расположение выводов: для удобства монтажа и подключения.
- Совместимость с остальными компонентами схемы: сопротивления, емкости, индуктивности и прочие параметры должны быть согласованы.
- Наличие альтернативных моделей: в некоторых случаях можно найти транзисторы, которые подходят для замены BC327 и легко доступны на рынке.
Если замена транзистора BC327 необходима, рекомендуется обратиться к документации, спецификациям и рекомендациям производителя схемы или устройства, в котором используется данный транзистор. Также можно проконсультироваться с техническими специалистами или электронными инженерами, чтобы выбрать наиболее подходящую альтернативу.
Важно помнить, что замена транзистора в электронной схеме может повлиять на ее работу и качество. Поэтому необходимо тщательно подходить к выбору альтернативы и проводить соответствующие испытания и проверки перед заменой транзистора BC327
Спецификация BC557 — Транзисторы малых сигналов (NPN)
Детали, спецификация, цитата по номеру детали: BC557
| Деталь | BC557 |
| Категория | Дискретные => Транзисторы => Биполярные => Общего назначения => NPN |
| Название | Малый сигнал |
| Описание | Транзисторы малых сигналов (NPN) |
| Компания | General Semiconductor |
| Техническое описание | Загрузить BC557 Техническое описание |
Крест. |
Аналогичные детали: BC857A, BC557BG, TMBT3906, 2SA1162, 2SA101, 2SA733, BC557B, HBC557 |
| Цитата |
Где купить |
| Функции, применение |
| Особенности
PNP Кремниевые эпитаксиальные планарные транзисторы для коммутации и усилителей звуковой частоты. Эти транзисторы подразделяются на три группы A, B и C в зависимости от коэффициента усиления по току. Тип BC556 доступен в группах A и B, однако типы BC557 и BC558 могут поставляться во всех трех группах. В качестве дополнительных типов рекомендуются NPN-транзисторы BC546…BC548. По специальному заказу эти транзисторы изготавливаются также в конфигурации выводов ТО-18. Футляр: TO-92 Пластик Вес упаковки: прибл. 0,18 г Коды/варианты упаковки: 5K за контейнер, 20K/коробка E7/4K за магазин патронов, 20K/коробка Номинальные характеристики при температуре окружающей среды 25°C, если не указано иное. Напряжение коллектор-эмиттер Напряжение эмиттер-база Пиковый ток коллектора Пиковый ток коллектора Пиковый ток базы Пиковый ток эмиттера Рассеиваемая мощность при Tamb = 25C Тепловое сопротивление Переход к окружающему воздуху Температура перехода Диапазон температур хранения Примечание: (1) Действительно при условии, что провода хранятся при температуре окружающей среды на расстоянии 2 мм от корпуса. Условия испытаний VCE = 1 кГц VCE = 1 кГц VCE = 1 кГц VCE = 1 кГц VCE = 10 А VCE = 5 мА VCE = 2 мА VCE = 10 мА VCE = 80 В VCE = 50 В VCE = 30 В VCE = 125 C VCE = 125 C VCE = 125 C VCE = 100 МГц VCB = 1 МГц VCE = 200 Гц Напряжение насыщения коллектора Базовое напряжение насыщения Напряжение база-эмиттер Усиление-полоса пропускания Продукт Ёмкость коллектор-база Шум Рисунок BC557, BC558 Номинальные значения и характеристические кривые (TA = 25C, если не указано иное) |
| Связанные продукты с одинаковым техпаспортом |
| BC558 |
| BC559 |
Схемы с использованием TL431
Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.
Стабилизатор напряжения на TL431 (2.5-36В, 100mA)
Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:
Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)
Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.
Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.
Лабораторный блок питания на TL431 с защитой
Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.
Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.
Стабилизатор тока на TL431 (Светодиодный драйвер)
Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.
Индикатор напряжения
Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.
Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.
Таймер задержки на TL431
Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).
Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.
Зарядное устройство для литиевых аккумуляторах на TL431 и LM317
Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).
Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.
Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.
