D863 datasheet pdf ( pinout ) - npn transistor

Несколько слов о деталях:

При сборке усилителя, в качестве конденсаторов постоянной ёмкости (помимо электролитических), желательно применять слюдяные конденсаторы. Например типа КСО, такие, как ниже на рисунке.

Транзисторы МП40А можно заменить на транзисторы МП21, МП25, МП26. Транзисторы ГТ402Г – на ГТ402В; ГТ404Г – на ГТ404В; Выходные транзисторы ГТ806 можно ставить любых буквенных индексов. Применять более низкочастотные транзисторы типа П210, П216, П217 в этой схеме не рекомендую, поскольку на частотах выше 10кГц они здесь работают плоховато (заметны искажения), видимо, из-за нехватки усиления тока на высокой частоте.

Площадь радиаторов на выходные транзисторы должна быть не менее 200 см2, на предоконечные транзисторы не менее 10 см2. На транзисторы типа ГТ402 радиаторы удобно делать из медной (латунной) или алюминиевой пластины, толщиной 0,5 мм, размером 44х26.5 мм.

Пластина разрезается по линиям, потом этой заготовке придают форму трубки, используя для этой цели любую подходящую цилиндрическую оправку (например сверло). После этого заготовку (1) плотно надевают на корпус транзистора (2) и прижимают пружинящим кольцом (3), предварительно отогнув боковые крепёжные ушки.

Кольцо изготовляется из стальной проволоки диаметром 0,5-1,0 мм. Вместо кольца можно использовать бандаж из медной проволоки. Теперь осталось загнуть снизу боковые ушки для крепления радиатора за корпус транзистора и отогнуть на нужный угол надрезанные перья.

Подобный радиатор можно также изготовить и из медной трубки, диаметром 8мм. Отрезаем кусок 6…7см, разрезаем трубку вдоль по всей длине с одной стороны. Далее на половину длины разрезаем трубку на 4 части и отгибаем эти части в виде лепестков и плотно надеваем на транзистор.

Так как диаметр корпуса транзистора где-то 8,2 мм, то за счёт прорези по всей длине трубки, она плотно оденется на транзистор и будет удерживаться на его корпусе за счёт пружинящих свойств. Резисторы в эмиттерах выходного каскада – либо проволочные мощностью 5 Вт, либо типа МЛТ-2 3 Ом по 3шт параллельно. Импортные пленочные использовать не советую – выгорают мгновенно и незаметно, что ведет к выходу из строя сразу нескольких транзисторов.

D882 vs MJE182 vs 2SD1712

In the table below, we try to list the electrical specifications of D882, MJE182, and 2SD1712 transistors. This comparison will be really helpful for the replacement process.

Characteristics	D882	MJE182	2SD1712
Collector to base voltage (VCB)	60V	100V	100V
Collector to emitter voltage (VCE)	30V	80V	100V
Emitter to base voltage (VEB)	5V	7V	5V
Collector to emitter saturation voltage (VCE (SAT))	0.4 to –1.1V	1.5 to 2V	2V
Collector current (IC)	3A	3A	5A
Power dissipation	12.5W	12.5W	60W
Junction temperature (TJ)	-65 to +150°C	-65 to +150°C	-55 to +150°C
Thermal resistance	10℃/W	10℃/W	—
Transition frequency (FT)	100MHZ	50MHZ	20MHZ
Gain (hFE)	30 to 300hFE	12 to 250hFE	20 to 200hFE
Package	TO-126	TO-126	TO-3p

Техническая документация к электронным компонентам на русском языке.

Описание

Кремниевый NPN диффузионный транзистор для импульсных источников питания и преобразователей.

Особенности:

Мощный высоковольтный транзистор с высокой скоростью переключения.
Высокое напряжение пробоя: Vceo = 800 В.
Изолированный корпус.

Символы	Параметр	Условия	Мин. значение	Тип. значение	Макс. значение	Единицы
Vcbo	Напряжение коллектор-база	—	—	—	900	В
Vceo	Напряжение коллектор-эмиттер	—	—	—	800	В
Vebo	Напряжение эмиттер-база	—	—	—	7	В
Ic	Ток коллектора постоянный/импульсный	—	—	—	3,0/5,0	А
Pc	Мощность, рассеиваемая на коллекторе	T = 25 °C	—	—	25	Вт
h_FE	Коэффициент передачи тока в схеме ОЭ	Vce = 5 В, Ic = 0,15 А	15	—	—	—
Vce_sat	Напряжение насыщения К-Э	Ic = 1,2 A, Ib = 0,24 А	—	—	1,0	В
Ib	Ток базы	—	—	—	1,0	А
Tr/Tf	Время нарастания/спада	—	—	0,5	0,7/0,5	мкс

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Главная

О сайте

Теория

Практика

Контакты

Высказывания: Если что-либо не работает, стукните это хорошенько, если оно сломалось — ничего, все равно нужно было выбрасывать.

Основные параметры биполярного низкочастотного npn транзистора 2SC5353

Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного низкочастотного npn транзистора 2SC5353 . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях.

Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремнийСтруктура полупроводникового перехода: npn

Pc max, мВт	Ucb max, В	Uce max, В	Ueb max, В	Ic max, мА	Tj max, °C	Ft max, Гц	Cc tip, пФ	Hfe
25000	900	800	7	3000	+150	200000	15

Bosch pke611d17e варочная панель как подключить провода

Производитель: UTCСфера применения: Популярность: 3246Условные обозначения описаны на странице «Теория».

Схемы транзистора 2SC5353

Общий вид транзистора 2SC5353.	Цоколевка транзистора 2SC5353.

Обозначение контактов: Международное: C — коллектор, B — база, E — эмиттер. Российское: К — коллектор, Б — база, Э — эмиттер.

Дата создания страницы: 2016-02-03 08:45:50.

Другие разделы справочника:

Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.

Биполярный транзистор 2SC5353 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SC5353

Тип материала: Si

Максимальная рассеиваемая мощность (Pc): 25 W

Макcимально допустимое напряжение коллектор-база (Ucb): 900 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 800 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V

Макcимальный постоянный ток коллектора (Ic): 3 A

Предельная температура PN-перехода (Tj): 150 °C

Статический коэффициент передачи тока (hfe): 15

Корпус транзистора: TO220NIS

2SC5353 Datasheet (PDF)

1.1. 2sc5353.pdf Size:207K _toshiba

UNISONIC TECHNOLOGIES CO., LTD 2SC5353 NPN SILICON TRANSISTOR HIGH VOLTAGE NPN TRANSISTOR 1 1 TO-126 TO-126C DESCRIPTION Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications 1 1 TO-220 TO-220F FEATURES * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage: VCEO = 700V 1 TO-220F1

UNISONIC TECHNOLOGIES CO., LTD 2SC5353B NPN SILICON TRANSISTOR HIGH VOLTAGE NPN 1 1 TRANSISTOR TO-126 TO-126C DESCRIPTION 1 1 TO-220 TO-220F Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications. 1 1 FEATURES TO-220F1 TO-251 * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage:

«>

Как проверить IRF3205

Это делается, как и с любым другим полевым транзистором с изолированным затвором. Для этого достаточно одного лишь мультиметра.

Перед тем, как проводить проверку рекомендую вам замкнуть все выводы пинцетом между собой, во избежания порчи элемента статическим электричеством (если такое имеется).

Проверка диода

На что нужно обратить внимание первым делом, так это на проверку диода внутри транзистора. Для этого включаем на мультиметре режим прозвонки и прикасаемся красным щупом к контакту истока, а черным к контакту стока

Мультиметр в этом случае должен показывать значение около 400-700. После этого меняем местами щупы — тогда мультиметр должен показывать 1, если мультиметр ограничен индикацией — 1999. Высококлассные мультиметры с ограничением в 4000 будут отображать 2800.

Проверка работы транзистора

Из-за того, что в нашем случае элемент оснащен n-каналом, то для его открытия необходимо на затвор, приложить положительный потенциал. Только в таком случае через транзистор начнет проходить ток.

Снова включаем режим прозвонки на мультиметре, отрицательным щупом прикасаемся к истоку, положительный же к стоку.

В случае исправного транзистора, линия исток-сток начнет проводить ток, другими словами транзистор откроется. Чтобы это проверить, нужно прозвонить исток-сток. В случае, если мультиметр показывает какое-либо значение, значит все работает.

После проверки открытия транзистора, необходимо проверить его закрытие. Для этого на затвор нужно приложить отрицательный потенциал. Для этого присоединим отрицательный щуп к затвору, а положительный к истоку.

Снова проверяем сток-исток и тогда все, что должен показать мультиметр — падение на встроенном диоде.

Если все вышеописанные условия выполняются, значит транзистор полностью исправен и его можно использовать в своих проектах.

Применение IRF3205

Максимальное напряжение стока-истока в 55 В дает возможность использовать этот транзистор в схемах преобразователей напряжения, импульсных источников питания, блоков питания, источниках бесперебойного питания и прочем. Также зачастую при создании высокочастотных инверторов.

Так как IRF3205 имеет малую паразитную емкость, а, соответственно, и время открытия/закрытия, в совокупности с очень маленьким сопротивлением, то он является универсальным вариантом для многих проектов, связанных с коммутацией небольшого напряжения.

Если же Вам не хватает токовых характеристик этого транзистора, Вы можете подключить несколько штук параллельно, что дает хорошую возможность использовать его для управления большой нагрузкой.

Маркировка IRF3205

В маркировке данного транзистора первые две буквы (IR) означают первого производителя — International Rectifier. Сейчас этот транзистор выпускается многими компаниями, но именно с этой началась история этого компонента.

Помимо оригинальной версии, на данный момент существует еще и бессвинцовая версия, которая помечается постфиксом “Z” — (IRF3205Z), но раньше обозначение выглядело по-другому, а именно — “PbF”, что расшифровывается как Plumbum Free.

А также существуют версии в других корпусах: IRF3205ZL — TO262 (припаивание стока-радиатора к плате для охлаждения) и IRF3205ZS — D2Pak (для поверхностного монтажа).

TO262 и D2Pak, который иначе называется TO263, отличаются тем, что первый предназначен для монтажа в отверстия на плате, после чего загибается и припаивается радиатором к ней же. TO263, в свою очередь, не требует отверстий и обладает короткими выводами, что позволяет использовать его при поверхностном монтаже на небольших платах.

D863 Datasheet PDF — Sanyo Semiconductor Corporation

Part Number	D863
Description	NPN Transistor — 2SD863
Manufacturers	Sanyo Semiconductor Corporation
Logo
There is a preview and D863 download ( pdf file ) link at the bottom of this page. Total 4 Pages

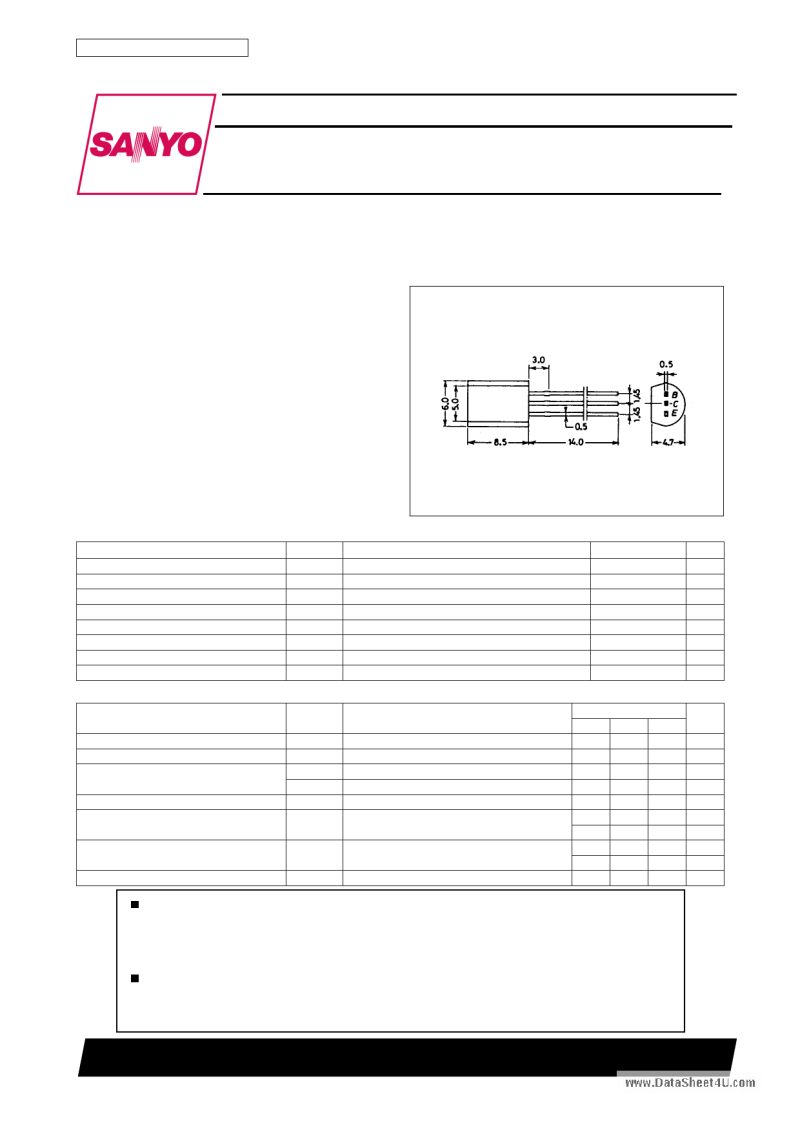

Preview 1 page

No Preview Available !

Ordering number:575D
www.DataSheet4U.com
PNP/NPN Epitaxial Planar Silicon Transistors
2SB764/2SD863
Voltage Regulator, Relay Lamp Driver
Electrical Equipment Applications
Package Dimensions
unit:mm
2006A
[2SB764/2SD863]
( ) : 2SB764
Specifications

Absolute Maximum Ratings at Ta = 25˚C

Parameter
Collector-to-Base Voltage
Collector-to-Emitter Voltage
Emitter-to-Base Voltage
Collector Current
Collector Current (Pulse)
Collector Dissipation
Junction Temperature
Storage Temperature
Symbol
VCBO
VCEO
VEBO
IC
ICP
PC
Tj
Tstg

Electrical Characteristics at Ta = 25˚C

Conditions
Parameter
Symbol
Conditions
Collector Cutoff Current
Emitter Cutoff Current
DC Current Gain
Gain-Bandwidth Product
Output Capacitance
ICBO
IEBO
hFE1
hFE2
fT
Cob
VCB=(–)50V, IE=0
VEB=(–)4V, IC=0
VCE=(–)2V, IC=(–)50mA
VCE=(–)2V, IC=(–)1A
VCE=(–)10V, IC=(–)50mA
VCB=(–)10V, f=1MHz
Collector-to-Emitter Saturation Voltage
VCE(sat) IC=(–)500mA, IB=(–)50mA
Base-to-Emitter Saturation Voltage
VBE(sat) IC=(–)500mA, IB=(–)50mA
EIAJ : SC-51
SANYO : MP
B : Base
C : Collector
E : Emitter
Ratings
(–)60
(–)50
(–)5
(–)1
(–)2
0.9
150
–55 to +150
Unit
V
V
V
A
A
W
˚C
˚C
Ratings
min typ
60*
30
150
(20)
12
(–0.2)
0.15
(–)0.85
max
(–)1
(–)1
320*
(–0.7)
0.5
(–)1.2
Unit
µA
µA
MHz
pF
pF
V
V
V
Any and all SANYO products described or contained herein do not have specifications that can handle
applications that require extremely high levels of reliability, such as life-support systems, aircraft’s
control systems, or other applications whose failure can be reasonably expected to result in serious
physical and/or material damage. Consult with your SANYO representative nearest you before using
any SANYO products described or contained herein in such applications.
SANYO assumes no responsibility for equipment failures that result from using products at values that
exceed, even momentarily, rated values (such as maximum ratings, operating condition ranges,or other
parameters) listed in products specifications of any and all SANYO products described or contained
herein.
SANYO Electric Co.,Ltd. Semiconductor Bussiness Headquaters
TOKYO OFFICE Tokyo Bldg., 1-10, 1 Chome, Ueno, Taito-ku, TOKYO, 110-8534 JAPAN
91098HA (KT)/4107KI/3085MW, TS No.575–1/4

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for D863 electronic component.

Information	Total 4 Pages
Link URL
Product Image and Detail view	1. — 50V, Transistor, NPN (2SD863)
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics	Allied Electronics	DigiKey Electronics	Arrow Electronics
Mouser Electronics	Adafruit	Newark	Chip One Stop

Технические характеристики

D882 имеет достаточно хорошие технические параметры. Не много транзисторов, в корпусе TO-126, могут похвастаться возможностью пропускать через себя импульсные токи величиной до 6 А. Рассмотрим другие его максимальные значения предельно допустимых эксплуатационных значений:

напряжение между: К-Б — V_CBO (U_кб_max) до 40 В; К-Е — V_CEO (U_кэ_max) до 30 В;Э-Б — V_EBO (U_эб_max) до 6 В;
коллекторный ток: постоянный I_C (I_к_max) = 3 А; переменный, при t_P< 5ms — I_C_M (I_ки_max) до 6 А;
ток базы I_B (I_{Б max}) = 3 А до 1 А;
мощность рассеиваемая на коллекторе Р_С (Р_к_max) до 1.25 Вт;
тепловое сопротивление перехода Rthj-case — 10 ° C/Вт;
диапазон температур хранения и использования T_stg = -55 … 150 оС;
температура кристалла T_J до 150 оС.

Электрические параметры

Электрические параметры D882 тоже неплохие. Они представлены в даташит в виде отдельной таблицы с дополнительными условиями их измерений. Температуре окружающей среды, при этом, составляет не более 25 оС.

Коэффициента усиления по току

В зависимости от коэффициента передачи тока (hFE) транзистор D882 делятся на четыре группы по буквам: R (маленькое) – от 60 до 120; О (среднее) от 100 до 200; Y (высокое)– от 160 до 320; GR (самое большое) от 200 до 400.

Влияние радиатора

Стоит учитывать сильный нагрев D882 при использовании в предельно допустимых режимах, которые могут привести к выходу его из строя. Вероятности такого исхода очень высока, поэтому не рекомендуется длительная эксплуатация устройства на максимальных значениях.

Большое значение, в повышении надежности и уменьшении нагрева транзистора при работе, имеет его система охлаждения. Ниже приведен график зависимости рассеиваемой мощности (по горизонтали) от температуры окружающей среды (по вертикали). При тестировании изготовитель использует алюминиевый радиатор толщиной 10 мм.

Как видно из графика, при температуре вокруг корпуса выше +25ОС рассеиваемая мощность D882 начинает понижаться, а при +150ОС падает до ноля. На рисунке наглядно показана положительная роль использования радиатора для подобных электронных устройств.

Маркировка

Цифры “13001” на корпусе дают общее представление об этом полупроводниковом устройстве. Многие производители маркируют так свои изделия из-за отсутствия места на корпусе ТО-92, не указывая при этом префикс в начале. В статье приведены технические характеристики устройств малоизвестных в России производителей DGNJDZ, Semtech Electronics, YFWDIODE. Указанные производители в своих даташитах не указывают дополнительных символов маркировки. Без дополнительных обозначений маркирует свой транзистор TS13001 тайваньская компания TSMC. Первые две литеры “TS” являются аббревиатурой первых двух слов в полном названии компании Taiwan Semiconductor Manufacturing Company. В тоже время, на рыке достаточно широко представлены транзисторы mje13001, которые тоже промаркированы цифрами 13001. SHENZHEN JTD ELECTRONICS и многие другие производители применяют s13001 s8d при маркировке своих девайсов. Встречаются и другие префиксы, не рассмотренные в статье. Многие продавцы не заморачиваясь с маркировкой в наименовании товара, указывают все возможные его типы вместе с датой производства.

Биполярный транзистор

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Основные особенности транзистора Дарлингтона

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

Напряжение коллектор – эмиттер 500 V;
Напряжение эмиттер – база 5 V;
Ток коллектора – 15 А;
Ток коллектора максимальный – 30 А;
Мощность рассеивания при 250С – 135 W;
Температура кристалла (перехода) – 1750С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Подключение IRF3205

Подключение данного транзистора ничем не отличается от способа подключения остальных n-канальных МОП-транзисторов в корпусе ТО-220. Ниже Вы можете увидеть цоколевку выводов MOSFET’а:

Управление осуществляется затвором (gate). В теории, полевику все равно где у него сток, а где исток. Однако в жизни проблема заключается в том, что ради улучшения характеристик транзистора контакты стока и стока производители делают разными. А на мощных моделях из-за технического процесса образуется паразитный обратный диод.

Подключение к микроконтроллеру

Так как для открытия транзистора на затвор необходимо подать около 20В, то подключить его напрямую к МК, который выйдет максимум 5, не получится. Есть несколько способов решения этой задачи:

Регулировать напряжение на затворе менее мощным транзистором, благодаря которому можно управлять напряжением в 5В. В таком случае схема будет простая и все, что придется добавить — это два резистора (подтягивающий на 10 кОм и ограничивающий ток на 100 Ом)
Использовать специализированный драйвер. Такая микросхема будет формировать необходимый сигнал управления и выравнивать уровень между контроллером и транзистором. Ниже приведена одна из возможных схем для такого способа.
Воспользоваться другим транзистором, у которого вольтаж открытия будет ниже. Вот список наиболее мощных и распространенных транзисторов, которые можно использовать с микроконтроллерами такими, как arduino, например:
- IRF3704ZPBF
- IRLB8743PBF
- IRL2203NPBF
- IRLB8748PBF
- IRL8113PBF
