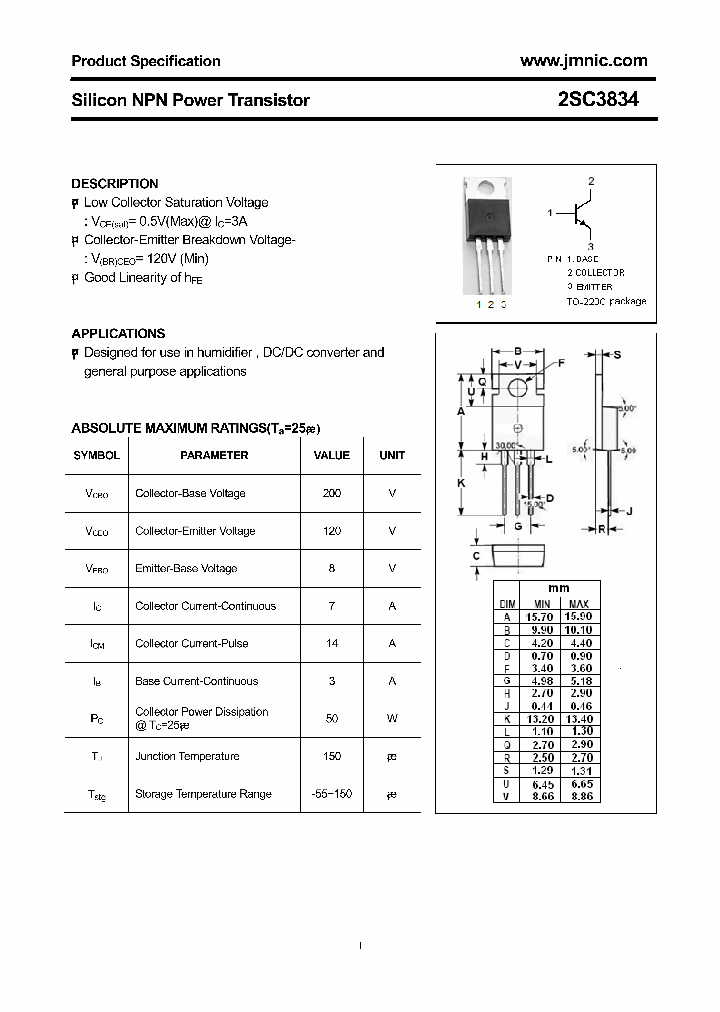

C3834 datasheet pdf ( pinout ) - npn transistor

Импортные и отечественные аналоги

Из представленной выше информации видно, что транзисторы BC546-550 различаются по допустимым величинам напряжений и имеют хотя не одинаковые, но близкие показатели коэффициента шума. Остальные электрические параметры и типовые характеристики у них идентичны.

Среди транзисторов российского производства наиболее близким к этой группе можно считать КТ3102, который имеет такой же корпус и цоколевку, но более высокий коэффициент усиления (КТ3102Г, Е).

В таблице приведены пригодные для замены BC547 n-p-n транзисторы (в корпусе ТО-92) и их основные параметры.

Тип	V_CEO, В	I_C, мA	P_C, мВт	h_FE	f_T, МГц	Цоколевка (слева направо)
BC547	50	100	500	110-800	300	кбэ
Отечественное производство
КТ3102	20-50	100	250	100-1000	от 150	+ (кбэ)
Импорт
BC171	45	100	350	120-800	150	+ (кбэ)
BC182	50	100	350	120-500	100	+ (кбэ)
BC237	45	100	500	120-460	100	+ (кбэ)
BC414	45	100	300	120-800	200	+ (кбэ)
BC447	80	300	625	50-460	от 100	+ (кбэ)
BC550	45	200	500	110-800	300	+ (кбэ)
2SC2474	30	100	310	20	2000	+ (кбэ)
2SC828A	45	100	400	130-520	220	— (экб)
2SC945	50	100	250	150-450	от 150	— (экб)

Примечания:

У КТ3102 значения V_CEO и h_FE зависит от буквы, следующей за последней цифрой.
В последнем столбце знак «+» означает совпадение порядка следования выводов с BC547, знак «-» – различие.
Параметры транзисторов указанные в таблице взяты из производителя.

Справка об аналогах биполярного высокочастотного npn транзистора BC547.

Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора BC547 .

Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор BC547 транзистором 2N5818; транзистором 2SC828A; транзистором 2SC945; транзистором КТ3102Б;

транзистором GS9022; транзистором 2SC4360; транзистором 2SC3653; транзистором 2SC4363; транзистором 2SC3901; транзистором 2SC4070; транзистором 2SC3655; транзистором 2SC4361; транзистором 2SC3654; транзистором 2SC4048;

Принцип работы

Когда на клеммы подается входное напряжение, некоторое количество тока (I_B) начинает течь от базы к эмиттеру и управляет током на коллекторе (I_C). Напряжение между базой и эмиттером (V_BE) для NPN-структуры должно быть прямым. Т.е. на базу прикладывается положительный потенциал, а на эмиттер отрицательный. Полярность напряжения, приложенного к каждому выводу, показана на рисунке ниже.

Входной сигнал усиливается на базе, а затем передается на эмиттер. Меньшее количество тока в базе используется для управления большим, между коллектором и эмиттером (I_C).

Когда транзистор открыт, он способен пропускать I_C до 100 мА. Этот этап называется областью насыщения. При этом допустимое напряжение между коллектором и эмиттером (V_BE) может составлять около 200 мВ,а V_BE достигать 900 мВ. Когда ток базы перестает течь, транзистор полностью отключается, эта ступень называется областью отсечки, а V_BE будет составлять около 650 мВ.

Биполярный транзистор BC547B — описание производителя. Основные параметры. Даташиты.

Наименование производителя: BC547B

Тип материала: Si

Полярность: NPN

Максимальная рассеиваемая мощность (Pc): 0.5
W

Макcимально допустимое напряжение коллектор-база (Ucb): 50
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 45
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 6
V

Макcимальный постоянный ток коллектора (Ic): 0.1
A

Предельная температура PN-перехода (Tj): 150
°C

Граничная частота коэффициента передачи тока (ft): 200
MHz

Ёмкость коллекторного перехода (Cc): 4.5
pf

Статический коэффициент передачи тока (hfe): 200

Корпус транзистора:

BC547C Datasheet (PDF)

0.1. bc547b bc547c.pdf Size:60K _st

BC547BBC547CSMALL SIGNAL NPN TRANSISTORSOrdering Code Marking Package / ShipmentBC547B BC547B TO-92 / BulkBC547B-AP BC547B TO-92 / AmmopackBC547C BC547C TO-92 / BulkBC547C-AP BC547C TO-92 / Ammopack SILICON EPITAXIAL PLANAR NPNTRANSISTORS TO-92 PACKAGE SUITABLE FORTHROUGH-HOLE PCB ASSEMBLYTO-92 TO-92 BC547B — THE PNP COMPLEMENTARYBulk AmmopackTYPE IS BC557BAP

0.2. bc547 bc547a bc547b bc547c.pdf Size:26K _fairchild_semi

Discrete POWER & SignalTechnologiesBC547BC547ABC547BBC547CE TO-92BCNPN General Purpose AmplifierThis device is designed for use as general purpose amplifiersand switches requiring collector currents to 300 mA. Sourced fromProcess 10. See PN100A for characteristics.Absolute Maximum Ratings* TA = 25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collector-

0.3. bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf Size:81K _diotec

BC546xBK … BC549xBKBC546xBK … BC549xBKGeneral Purpose Si-Epitaxial Planar TransistorsNPN NPNSi-Epitaxial Planar-Transistoren fr universellen EinsatzVersion 2009-12-030.1Power dissipation Verlustleistung 500 mW4.6Plastic case TO-92Kunststoffgehuse (10D3)Weight approx. Gewicht ca. 0.18 gC B EPlastic material has UL classification 94V-0Gehusematerial

Другие транзисторы… BC546B
, BC546BP
, BC546VI
, BC547
, BC547A
, BC547AP
, BC547B
, BC547BP
, BC107
, BC547VI
, BC548
, BC548A
, BC548AP
, BC548B
, BC548BP
, BC548C
, BC548CP
.

Предельно допустимые значения

В таблице указаны величины параметров транзистора, при превышении каждого из которых производитель не гарантирует не только соблюдения цифр, указанных в следующей таблице и выполнения функциональных зависимостей, приведенных в графиках, но и целостности самой детали.

Обозначение	Параметр	Значение
V_CBO	Напряжение коллектор-база, В	BC546	80
(U_{CB max})	BC547/550	50
BC548/549	30
V_CEO	Напряжение коллектор-эмиттер, В	BC546	65
(U_{CE max})	BC547/550	45
BC548/549	30
V_EBO (U_{EB max})	Напряжение эмиттер-база (обратное), В	BC546/547	6
BC548-550	5
I_C(I_Cmax)	Ток коллектора, А	0,1
P_C (P_{C max})	Рассеиваемая мощность, Вт	0,5
T_j(t_jmax)	Температура кристалла, °С	150
T_stg	Температура хранения, °С	-65…+150

BC547A Datasheet (PDF)

0.1. bc547 bc547a bc547b bc547c.pdf Size:26K _fairchild_semi

0.2. bc546b bc547a-b-c bc548b-c.pdf Size:72K _onsemi

BC546B, BC547A, B, C,BC548B, CAmplifier TransistorsNPN SiliconFeatureshttp://onsemi.com Pb-Free Packages are Available*COLLECTOR1MAXIMUM RATINGS2BASERating Symbol Value UnitCollector — Emitter Voltage VCEO VdcBC546 653BC547 45EMITTERBC548 30Collector — Base Voltage VCBO VdcBC546 80BC547 50BC548 30TO-92Emitter — Base Voltage VEBO 6.0 VdcCASE 2

0.3. bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf Size:81K _diotec

BC547B Datasheet (PDF)

0.1. bc547b bc547c.pdf Size:60K _st

0.2. bc547 bc547a bc547b bc547c.pdf Size:26K _fairchild_semi

0.3. bc547ba3.pdf Size:412K _cystek

Spec. No. : C204A3 Issued Date : 2015.01.23 CYStech Electronics Corp.Revised Date : Page No. : 1 / 7 General Purpose NPN Epitaxial Planar Transistor BC547BA3Description The BC547BA3 is designed for use in driver stage of AF amplifier and low speed switching. Complementary to BC557BA3. Pb-free package Symbol Outline BC547BA3 TO-92 BBase CCollector

0.4. bc546abk bc547abk bc548abk bc549abk bc546bbk bc547bbk bc548bbk bc549bbk bc546cbk bc547cbk bc548cbk bc549cbk.pdf Size:81K _diotec

Другие транзисторы… BC546A
, BC546AP
, BC546B
, BC546BP
, BC546VI
, BC547
, BC547A
, BC547AP
, 2N3904
, BC547BP
, BC547C
, BC547VI
, BC548
, BC548A
, BC548AP
, BC548B
, BC548BP
.

Электрические параметры (при Ta = 25°C)

Характеристика	Обозначение	Параметры при измерениях	Значения
Ток коллектора выключения, мкА	I_CBO	U_CB = 60 В, I_E = 0	≤ 0,1
Ток базы выключения, мкА	I_EBO	U_EB = 5 В, I_C =0	≤ 0,1
Статический коэффициент усиления по току ٭	h_FE(1)	U_CE = 6 В, I_C = 0,002 А	40…250
h_FE(2)	U_CE = 6 В, I_C = 0,15 А	≥ 25
Напряжение насыщения коллектор-эмиттер, В	U_CE(sat)	I_C = 100мА, I_B = 10 мА	0,1…0,25
Напряжение насыщения база-эмиттер, В	U_BE(sat)	I_C = 100мА, I_B = 10 мА	≤ 0,1
Частота среза, МГц	f_T	U_CE = 10 В, I_C = 1 мА	≥ 80
Выходная емкость, pF	Cob	U_CB = 10 В, I_E = 0, f = 1 МГц	≤ 3
Внутреннее сопротивление базового перехода, Ом	r_bb’	U_CB = 10 В, I_E = 1 мА, f = 30 МГц	50
Коэффициент шума (типовое значение), dB	2SC3198A	NF	U_CE = 6 В, I_C = 0,1 мА, f = 1 кГц, R_g = 10 кОм	1
2SC3198L	NF	0,2

٭ — транзисторы классифицируются по группам в зависимости от величины коэффициента усиления по току:

Обозначение транзистора в группе	2SC3198 O	2SC3198 Y	2SC3198 GR	2SC3198 BL
Диапазон величины h_FE	70…140	120…240	200…400	350…700

Биполярный транзистор

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Основные особенности транзистора Дарлингтона

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

Напряжение коллектор – эмиттер 500 V;
Напряжение эмиттер – база 5 V;
Ток коллектора – 15 А;
Ток коллектора максимальный – 30 А;
Мощность рассеивания при 250С – 135 W;
Температура кристалла (перехода) – 1750С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Технические характеристики

Транзисторы КТ361 распределены по параметрам группам усиления и отличаются между собой преимущественно такими основными характеристиками: максимальное постоянное напряжения между выводами К-Э, К-Б (при R_БЭ=10 кОм) от 20 до 50 В; статическим коэффициентом передачи тока (H_21Э) от 20 до 350. При этом разброс возможного H_21Э, даже в одинаково промаркированных устройствах, может значительно варьироваться. У них также разные напряжения между К-Э от 10 до 60 В, при обратном токе К-Э не более 1 мА. Другие значения параметров похожие и являются типовыми для всего семейства.

Предельно допустимые

Рассмотрим предельно допустимые параметры, характерные для серии КТ361:

напряжение между выводами Б-Э до 4В;
ток коллектора до 50мА;
мощность рассеивания: 150мВт, если Т>+100оС до 30мВт;
температуры: кристалла до 120 оС; окружающей среды – 60…+100 оС;
статический потенциал до 200 В.

При повышении нагрева устройства свыше +100 оС отдельные параметры ухудшаются. Особенно это сильно влияет на мощность рассеивания.

Типовые электрические

К типовым электрическим параметрам у КТ361 относятся:

граничная частота по H_21Э(если U_K_Э=10 В и I_Э=5 мА) более 250 МГц;
обратные токи: между К-Э (при R_БЭ=10 кОм и максимальном U_K_Э) до 1 мкА; коллектора (при U_K_Б=10В) до 1 мкА;
возможная емкость перехода на коллекторе-7..9 пФ;
статический коэффициент усиления H_{21Э от 20 до 350.}

Исходя из вышесказанного, КТ361 можно отнести к высокочастотным полупроводниковым триодам p-n-p-структуры малой мощности. В таблице представлены основные значения наиболее распространенных его групп.

Особенности работы

Из-за специфичной эпитаксиально-планарной технологии изготовления, КТ361 получился не столь хорош, как его «старший брат» КТ315. К основным его недостаткам можно отнести:

большой разброс значений H_21Э;
в два раза меньший предельно допустимый коллекторный ток;
внезапно появляющиеся/пропадающие шумы.

Вместе эти транзисторы выгодней использовать при I_К в районе 20…30 мА, в этот момент H_21Э у них самый высокий. Но при одинаковых условиях и режимах эксплуатации КТ 361 выходит из строя быстрее. Как следствие альтернативу ему приходится искать чаще. Но многое зависит от схемы и её назначения.

Аналоги

Импортные аналоги для кт361 обычно подбирают из следующих устройств: BC556, 2N3905, BC557, BC308A, BC327, SS9012, 2N3906, Из отечественных в качестве замены можно рассмотреть: КТ3107, КТ502. В SMD-корпусе импортные ВС857, ВС858 и российский или белорусский КТ3129.

Маркировка

Первоначальная кодовая маркировка пластиковой упаковки КТ-13 состояла всего из одного символа, размещенного прямо по центру. Она могла запутать многих радиолюбителей, так как в начальный период производства (с 1967 г.) уже были похожие изделия в аналогичном исполнении, но с другими параметрами.

Поэтому с 1971г. обозначение группы коэффициента усиления по току у КТ361, состоящее всего из одной буквы, стали наносить посередине корпуса. Чуть ниже — дату выпуска. Данный транзистор легко отличить от КТ315, групповая принадлежность которого указана в левом верхнем углу на пластике. Таким образом, производители продолжают делать и сейчас.

Транзисторы в корпусе КТ-26 имеют полную цифро-буквенную маркировку и их идентификация обычно не вызывает трудностей.

Биполярный транзистор BC547C — описание производителя. Основные параметры. Даташиты.

Наименование производителя: BC547C
