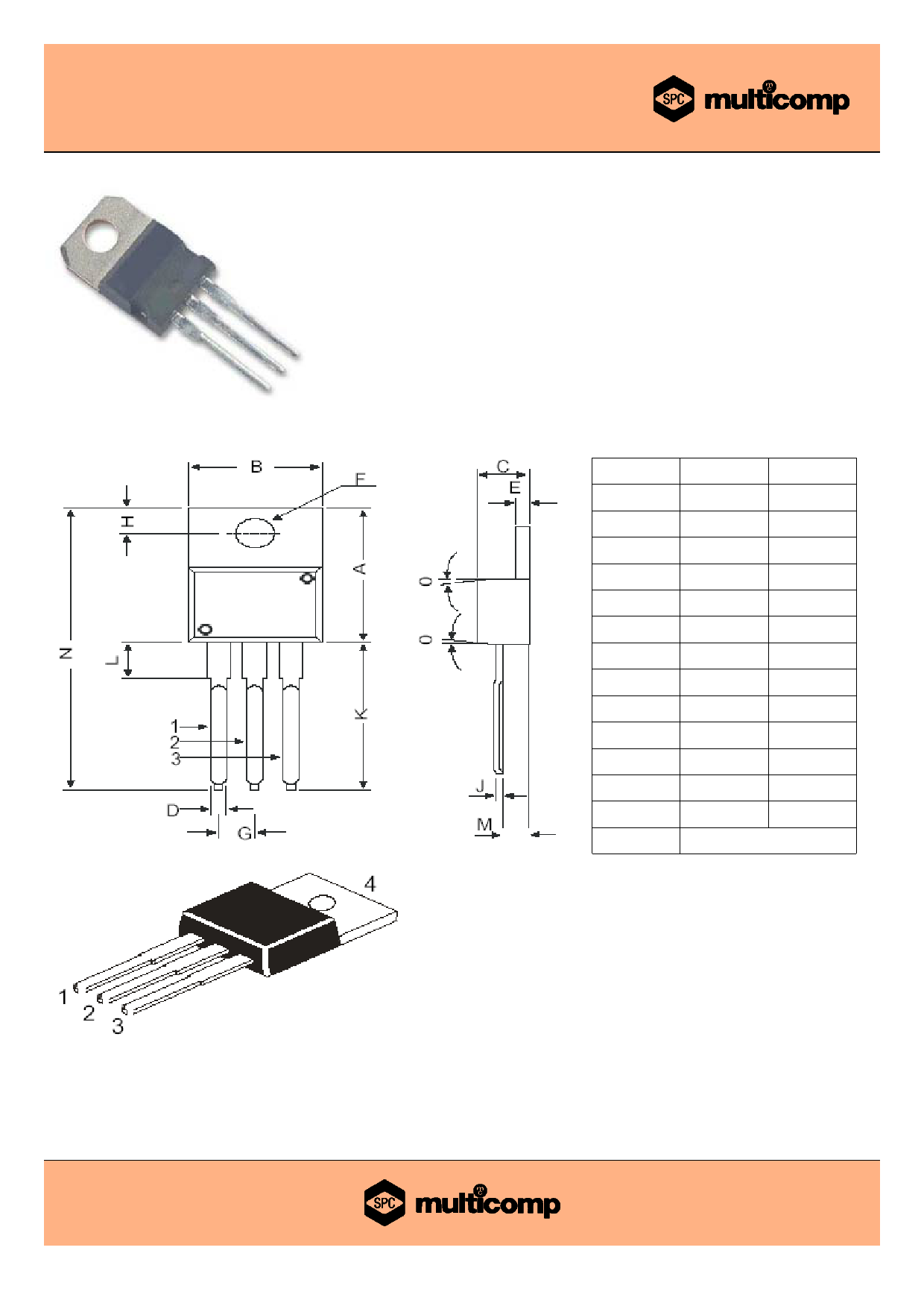

Справка об аналогах биполярного низкочастотного npn транзистора MJE13009.

Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора MJE13009 .

Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор MJE13009 транзистором 2SC2335;

транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257; транзистором BUL74A; транзистором BUW72; транзистором 2SC3346; транзистором 2SC3306; транзистором 2SC2898; транзистором 2SC3257;

Основные характеристики и параметры транзисторов

Классификация транзисторов. Проводимость, усиление, параметры, определяющие мощность, допустимое напряжение, частотные и шумовые свойства транзистора.

Транзистор, в общем понимании этого слова – это полупроводниковый прибор, как правило, с тремя выводами, способный усиливать поступающий на него сигнал. Выполняя функции усиления, преобразования, генерирования, а также коммутации сигналов в электрических цепях, в данный момент транзистор является основой подавляющего большинства электронных устройств и интегральных микросхем.

На принципиальных схемах транзистор обычно обозначается латинскими буквами «VT» или «Q» с добавлением позиционного номера (например, VT12 или Q12).

В отечественной документации прошлого века применялись обозначения «Т», «ПП» или «ПТ». Преобладающее применение в промышленных и радиолюбительских конструкциях находят два типа транзисторов – биполярные и полевые. Какими они бывают?

ОСНОВНАЯ КЛАССИФИКАЦИЯ, ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ТРАНЗИСТОРОВ.

Основная классификация, определяющая область применения транзисторов, ведётся по: исходному материалу, на основе которого они сделаны, структуре проводимости, максимально допустимому напряжению, максимальной мощности, рассеиваемой на коллекторе, частотным свойствам, шумовым характеристикам, крутизне передаточной характеристики (для полевых) или статическому коэффициенту передачи тока (для биполярных транзисторов) . Рассмотрим перечисленные пункты классификации более детально.

По исходному полупроводниковому материалу транзисторы классифицируются на: — германиевые (в настоящее время не производятся); — кремниевые (наиболее широко представленный класс); — из арсенида галлия (в основном СВЧ транзисторы) и др.

По структуре транзисторы классифицируются на: — p-n-p структуры – биполярные транзисторы «прямой проводимости»; — n-p-n структуры – биполярные транзисторы «обратной проводимости»; — p-типа – полевые транзисторы с «p-типом проводимости»; — n-типа – полевые транзисторы с «n-типом проводимости». В свою очередь, полевые транзисторы подразделяются на приборы с управляющим p-n-переходом (JFET-транзисторы) и транзисторы с изолированным затвором (МДП или МОП-транзисторы).

По параметру мощности транзисторы делятся на: — транзисторы малой мощности (условно Рmах — транзисторы средней мощности (0,3 — мощные транзисторы (Рmах >1,5 Вт). Также косвенным показателем мощности транзистора является параметр максимально допустимого тока коллектора (Iк_max).

По параметру максимально допустимого напряжения Uкэ или Uси транзисторы делятся на: — транзисторы общего применения (условно Uкэ_mах — высоковольтные транзисторы (Uкэ_mах > 100 В). У современных биполярных и полевых транзисторов параметр Uкэ_mах (Uси_mах) может достигать нескольких тысяч вольт!

По частотным характеристикам транзисторы делятся на: — низкочастотные транзисторы (условно Fгр — среднечастотные транзисторы (3 — высокочастотные транзисторы (30 — сверхвысокочастотные транзисторы (Fгр > 300 МГц); Основным параметром, характеризующим быстродействия транзистора, является граничная частота коэффициента передачи тока (Fгр). Косвенным – входная и выходная ёмкости. Для транзисторов, разработанных для использования в ключевых схемах, также может указываться параметр задержки переключения (tr и ts).

По шумовым характеристикам транзисторы делятся на: — транзисторы с ненормированным коэффициентом шума; — транзисторы с нормированным коэффициентом шума (Кш).

Коэффициент передачи тока (h21 – для биполярного транзистора) и крутизна передаточной характеристики (S – для полевого) являются одними из основных параметров полупроводника. От него зависят как качественные показатели транзисторного усилительного каскада, так и требования, предъявляемые к предыдущим и последующим каскадам.

Однако давайте будем считать эту статью вводной, а углубляться и подробно рассуждать о влиянии тех или иных параметров на работу и поведение биполярного или полевого транзистора будем на следующих страницах. Полный перечень статей, посвящённых описанию работы транзистора, а также расчётам каскадов на полевых и биполярных полупроводниках, приведён в рубрике «Это тоже может быть интересно».

Технические характеристики

Информация по всем эксплуатационным параметрам взята из datasheet на 2n60b компании Fairchild Semiconductor. Значения характеристик представлены для устройств обоих типов корпусного исполнения. Производитель, в своём технической документации, указал их с учётом возможной температуры кристалла (TC) не превышающей +25°С.

Максимальные параметры

Максимальные характеристики для 2n60b (при ТС=+25°С):

  • напряжение между стоком и истоком VDSS = 600 В;
  • постоянный ток идущий через сток: при TC=25°C ID = 2.0 A; при TC =100°C ID = 1.3 A.
  • импульсный ток стока IDM = 6.0 A;
  • напряжение между затвором и истоком VGSS = ±30 В;
  • энергия одного импульса EAS =120 мДж;
  • ток лавинного пробоя IAR = 2.0 A;
  • энергия серии импульсов EAR = 5,4 мДж;
  • скорость восстановления диода dv/dt = 5,5 В/нс;
  • мощность рассеивания: PD = 3,13 Вт (TA = 25°C); PD = 54 Вт (TC = 25°C);
  • диапазон рабочих температур Tstg 55°C … +150°C;
  • нагрев контактов при пайке TL до 300°C.

Превышение максимальных параметров может привести к выходу устройства из строя или значительно сократить сроки его полезного использования.

Электрические параметры

Рассмотрим электрические (номинальные) параметры MOSFET-транзистора 2N60B (на русском). Условия их измерений представлены в отдельном столбце. Все значения действительны для температуры ТС не более +25°С.

Аналоги

Полных аналогов 2N60B не существует. В настоящее время его можно поменять на более современные и лучшие по параметрам транзисторы. Например, такие: STP3NK60Z, STP3NK60ZFP, STB3NK60Z, STD3NK60Z, 2SK3767. Или более мощные: 4N60, 6N60, 10N60. При этом стоит учитывать, что расположение выводов и корпуса некоторых из указанных устройств могут быть другими. В любом случае перед заменой необходимо  ознакомиться с их datasheet.
