2N5551: Характеристики транзистора, аналоги, цоколевка

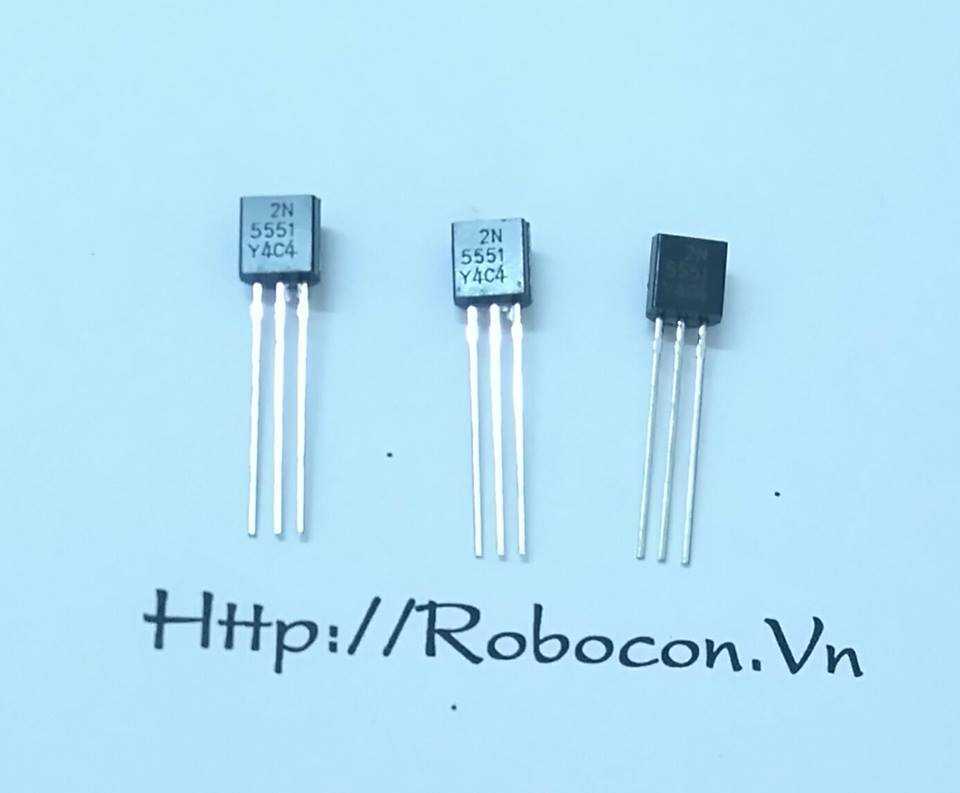

Транзистор 2N5551, по техническим характеристикам, может использоваться в переключающих схемах, например, в телефонии, а также в усилителях общего назначения.

Цоколевка

Чаще всего производители изготавливают 2N5551 в корпусе ТО-92, но иногда его также можно найти в упаковке SOT-23 (маркируется как «G1») или SOT-89 (маркируется как «1G6»). Если расположить транзистор в упаковке ТО-92 так, чтобы смотреть прямо на маркировку, а выводы были внизу, то ножки расположатся в следующем порядке, слева направо: эмиттер, база, коллектор. Внешний вид 2N5551, цоколевка, геометрические размеры и расположение ножек представлены на рисунке.

Технические характеристики

В первую очередь рассмотрим максимально допустимые технические характеристики. Работа транзистора при значениях, больших предельно допустимых, приведёт к выходу устройства из строя. Именно на эти параметры нужно обращать при разработке своих конструкций и выборе устройства для замены. Все измерения были проведены при стандартной температуре +25°С.

Для 2N5551 эти характеристики равны:

• напряжение К-Б: V_CBO = 180 В;
• напряжение К-Э: V_CEO = 160 В;
• напряжение Э-Б: V_EBO = 6 В;
• ток коллектора I_C = 600 мА;
• мощность, рассеиваемая на коллекторе
• в корпусе ТО-92: Р_С = 625 мВт;
• в корпусе SOT-23: Р_С = 350 мВт.
• коэффициент снижения мощности при повышении температуры
• в корпусе ТО-92: 5 мВт/°С;
• в корпусе SOT-23: 2,8 мВт/°С.
• тепловое сопротивление кристалл-корпус 83,3 °С/Вт;
• тепловое сопротивление кристалл-воздух
• в корпусе ТО-92: 200 °С/Вт;
• в корпусе SOT-23: 357 °С/Вт.
• температура кристалла: T_j = 150°С;
• диапазон температур хранения: Tstg = -55 … 150°С.

Теперь перейдём к рассмотрению электрических величин. Именно от них зависят возможности транзисторов. Также, как и для максимальных, они измеряются при температуре +25°С.

180

В
Напряжение Э — Б(пробой)
I_E= 10 мкA, I_C= 0
V_(BR)EBO
6

В

Ток К – Б (направление обратное)
V_CВ = 120 В, I_Е = 0
I_CВO

50
нА

Т_а = 100 °С

50
мкА

Ток Э –Б (направление обратное)
V_EB = 4 В, I_C = 0
I_EBO

50
нА

Коэффициент усиления
V_CE=5 В,I_C= 1 мA
h_FE
80
250

V_CE=5 В,I_C= 10 мA
80

V_CE=5 В,I_C= 50 мA
30

Разность потенциалов насыщения коллектор-эмиттер

I_C=10 мA, I_B=1 мA
V _CE(sat)

0,15
В

I_C=50 мA, I_B=5 мA
0,2

Разность потенциалов насыщения база-эмиттер
I_C=10 мA, I_B=1 мA
V _ВE(sat)

1
В

I_C=50 мA, I_B=5 мA
1

Граничная частота к-та передачи тока
V_CE=10В, I_C= 10мA, f=100 МГц
f_T
100
300
МГц

Выходная коллекторная ёмкость
V_CВ= 10 В, I_Е= 0мA, f = 1МГц
C_ob

6
пФ

Аналоги

Транзистор 2N5551 имеет полные аналоги среди зарубежных:

• 2N5550;

• NTE194.

Существует также российские устройство с похожими параметрами КТ6117А. Комплементарная пара – 2N5401.

Производители

Крупнейшими производителями 2N5551 являются следующие устройства (datasheet скачать кликнув по названию):

• Daya Electric Group;
• Unisonic Technologies;
• KEC(Korea Electronics);
• Bruckewell Technology;
• AUK corp;
• Inchange Semiconductor Company;
• First Silicon;
• SeCoS Halbleitertechnologie GmbH;
• Jiangsu Changjiang Electronics Technology.

В отечественных магазинах можно найти продукцию таких компаний:

• Multicomp;
• Dc Components;
• Fairchild Semiconductor;
• ON Semiconductor;
• Diotec Semiconductor.

Справка об аналогах биполярного высокочастотного npn транзистора 2N5551.

Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора 2N5551 .Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.Можно попробовать заменить транзистор 2N5551транзистором 2N5175;
транзистором 2N5550;
транзистором BFQ22;
транзистором ECG194;

транзистором LBC546B;
транзистором BC445;
транзистором BC537-16;
транзистором BC449-5;
транзистором BC449-18;
транзистором BC449A;
транзистором BC537-10;
транзистором BC447B;
транзистором BC447A;
транзистором BC447-5;
