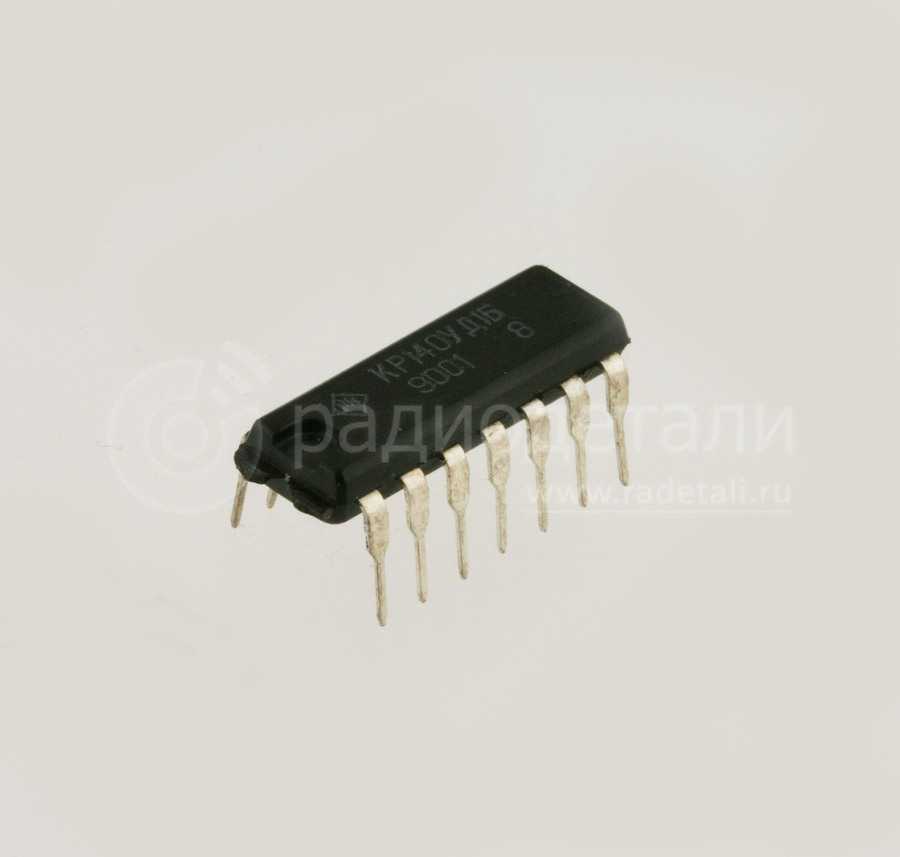

Микросхема 140УД1Б (Au) со склада в Москве

Микросхема серии 140 140УД1Б (Au)
интегральная, предназначена для применения в качестве быстродействующих операционных усилителей. Также это изделие может называться: microchips series 140.

Условные обозначения после номера серии 140:
— С1, З, Т1, У — корпус с золотым покрытием;
— С, Н, Т, У1 — корпус с покрытием «никель-бор»;
— С2 — никелированный корпус;
— ВК — комбинированные устройства;
— КЗ — каталитическое золото;
— Н1, Н11 — бескорпусное исполнение.

Условные обозначения перед номером серии 140:
— К — микросхемы приемки ОТК;
— КР — пластмассовый корпус;
— ОСМ — микросхема повышенной надежности, приемки ПЗ.

Варианты исполнения 140 серии микросхем в зависимости от вида приёмки:
— ОТК — отдел технического контроля;
— ОС — особо стойкие (особо стабильные);
— ПЗ — приемка заказчика;
— ВП — военная приемка.

Технические характеристики микросхемы серии 140:
Коэффициент усиления напряжения, не менее: 900; 1500; 2000; 2500; 35 000; 50 000; 70 000; 100 000; 200 000; 300 000; 700 000; 1 000 000.
Напряжение смещения нуля, не более: 0,025 мВ; 0,03 мВ; 0,06 мВ; 0,75 мВ; 0,1 мВ; 0,5 мВ; 2 мВ; 4 мВ; 5 мВ; 7 мВ; 8 мВ.
Количество каналов — 1; 2.
Температурный коэффициент напряжения cмещения нуля, не более: 0,6 мкВ/° С; 1,3 мкВ/° С; 1 мкВ/° С; 1,8 мкВ/° С; 6 мкВ/° С; 15 мкВ/° С; 20 мкВ/° С; 45 мкВ/° С; 50 мкВ/° С; 60 мкВ/° С; 135 мкВ/° С.
Средний входной ток, не более: 0,002 мкА; 0,003 мкА; 0,0075 мкА; 0,008 мкА; 0,03 мкА; 0,04 мкА; 0,05 мкА; 0,06 мкА; 0,08 мкА; 0,2 мкА; 0,35 мкА; 11 мкА; 5 мкА; 6 мкА; 8 мкА.
Разность входных токов, не более: 0,002 мкА; 0,0028 мкА; 0,003 мкА; 0,01 мкА; 0,015 мкА; 0,05 мкА; 0,1 мкА; 0,3 мкА; 1,5 мкА; 1,8 мкА; 15 мкА; 35 мкА; 50 мкА; 75 мкА.
Ток потребления (по всем каналам), не более : 0,025 мА; 0,6 мА; 2,8 мА; 4 мА; 4,7 мА; 5,7 мА; 6 мА; 8 мА; 12 мА; 13 мА; 25 мА.
Частота единичного усиления для изделия 140 серия микросхем, не менее: 0,01 МГц; 0,25 МГц; 0,3 МГц; 0,55 МГц; 0,8 МГц; 1 МГц; 3 МГц; 14 МГц; 20 МГц.
Максимальная скорость нарастания выходного напряжения, не менее: 0,01 В/мкс; 0,05 В/мкс; 0,1 В/мкс; 0,2 В/мкс; 0,3 В/мкс; 0,3 В/мкс (10 В/мкс); 0,5 В/мкс; 1,7 В/мкс; 2 В/мкс; 2,5 В/мкс; 6 В/мкс; 11 В/мкс.
ЭДС шума при частоте 10 Гц, не более: 5,5 нВ/√Гц; 8 нВ/√Гц.
Максимальное выходное напряжение, не менее: 3,5 В; 6 В; 8 В; 10 В; 11,5 В; 12 В; 13 В.
Напряжение питания — от ±5 В до ±18 В; ±6,3 В; ±12 В; ±12,6 В; ±15 В.
Коэффициент ослабления синфазных входных напряжений, не менее: 50 дБ; 60 дБ; 70 дБ; 80 дБ; 85 дБ; 100 дБ; 106 дБ; 110 дБ; 114 дБ.
Коэффициент влияния напряжения питания на напряжение смещения нуля, не более: 0,4 мкВ/В; 10 мкВ/В; 20 мкВ/В; 100 мкВ/В; 150 мкВ/В; 200 мкВ/В; 300 мкВ/В.
Тип корпуса — ТО-5; СDIP; FP-14; FP-16.
Температура окружающего воздуха — от -60° С до +85° С; от -60° С до +125° С.
Масса, не более: 0,006 г; 1 г; 1,5 г; 1,7 г; 2 г.

Параметры надежности 140УД1Б (Au)

:
Гамма-процентный ресурс микросхем при γ=95% — 200 000 ч.
Минимальная наработка для операционных усилителей серии 140:
— в обыкновенных режимах и условиях — 100 000 ч;
— в облегченных режимах — 120 000 ч.

Минимальный срок сохраняемости микросхем при их хранении:
— в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, не более — 25 лет;
— в неотапливаемом хранилище, не более — 16,5 лет;
— под навесом и на открытой площадке, вмонтированными в аппаратуру, или в комплекте ЗИП, не более — 12,5 лет.

Цена микросхемы 140УД1Б (Au) в ближайшее время появится на сайте, приносим вам свои извинения за предоставленные неудобства.
На данный момент вы можете купить микросхему 140УД1Б (Au) по телефону: +7 (495) 123-35-10

Параметры, аналоги

Категория Микросхемы отечественные

Микросхемы К140УД1А-К140УД1В , КР140УД1А- КР140УД1В представляют собой операционные усилители средней точности без частотной коррекции.

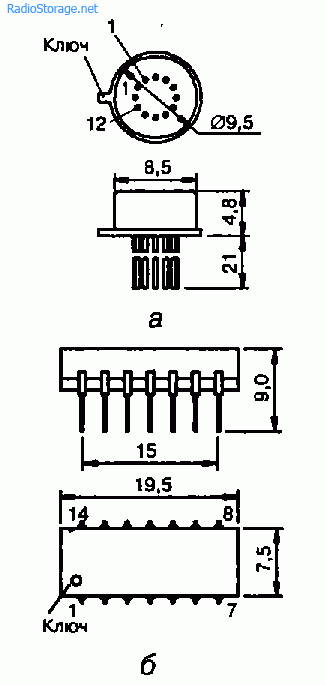

Выпускались в двух видах корпусов, эскизы которых показаны на рисунках. Вес микросхем не более 1,5 гр.

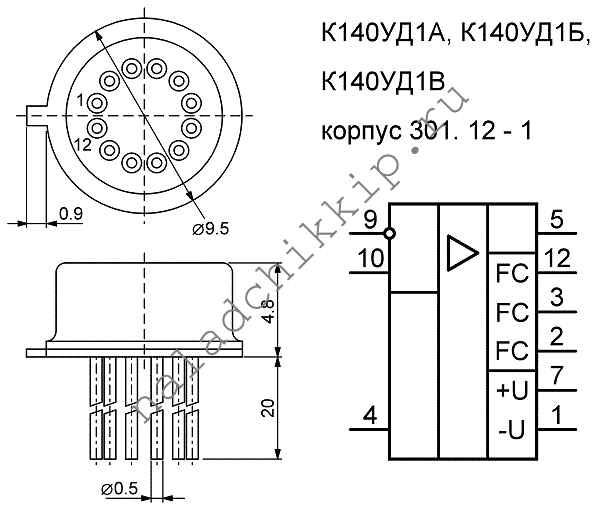

Цоколевка и графическое обозначение микросхем

К140УД1

Назначение выводов:1 — напряжение питания -Uп;2,3,12 — контроль;4 — общий;5 — выход;7 — напряжение питания +Uп;9 — вход инвертирующий;10 — вход неинвертирующий;

КР140УД1

Назначение выводов1 — напряжение питания -Uп;2,4,14 — контроль;5 — общий;7 — выход;8 — напряжение питания +Uп;10 — вход инвертирующий;11 — вход неинвертирующий;

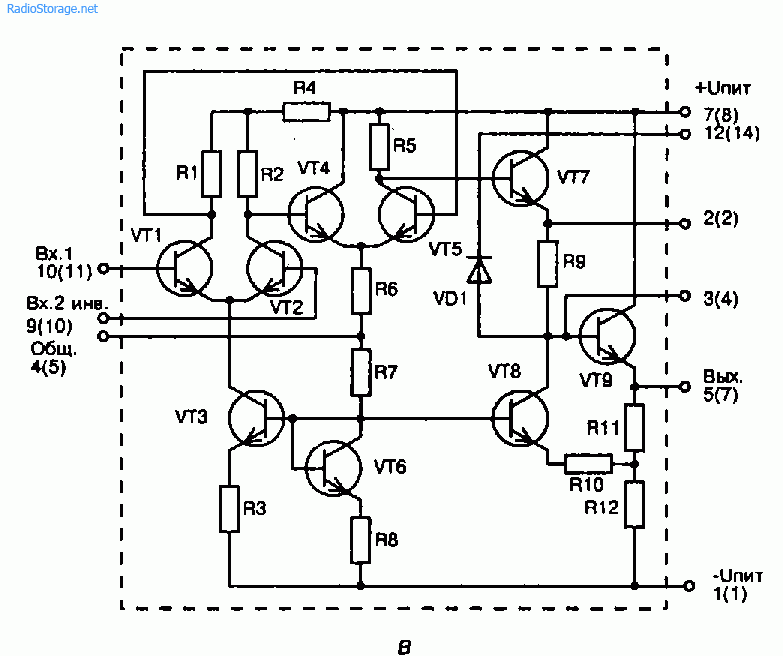

Структурная схема

Электрические параметры

1 Напряжение питанияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 6,3 В 0,5% 12,6 В 0,5%
2 Максимальное выходное напряжениепри Uп= 6,3 В, Rн=5,05 кОм, Uвх= 0,1 ВК140УД1АКР140УД1А

2,8 В+3; -2,7 В

3 Максимальное выходное напряжениепри Uп= 12,6 В, Rн=5,05 кОм, Uвх= 0,1 ВК140УД1Б,В, КР140УД1Б,В

+6; -5,7 В

4 Напряжение смещения нуляпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмК140УД1Б,В, КР140УД1БКР140УД1В

7 мВ

7 мВ 5 мВ

5 Ток потребленияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) не более 4,5 мАне более 10 мА
6 Входной токпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмКР140УД1БК140УД1 (Б,В) КР140УД1В

7 мкА

7,5 мкА 9 мкА

7 Разность входных токов не более 2,5 мкА
8 Коэффициент усиления напряженияпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмК140УД1БКР140УД1БК140УД1В, КР140УД1В

500…4500

1350…120002000…12000не менее 8000

9 Коэффициент ослабления синфазного входного напряжения не менее 60 дБ
10 Средний температурный коэффициент напряжения смещения не более 60 мкВ/ ° C
11 Максимальная скорость нарастания выходного напряженияК140УД1АК140УД1(Б,В)КР140УД1АКР140УД1(Б,В) не менее 1 В/мксне менее 3,5 В/мксне менее 0,2 В/мксне менее 0,1 В/мкс
12 Время установления выходного напряжения не более 1,5 мкс
13 Входное сопротивлениеК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 50 кОм30 кОм
14 Выходное сопротивление 300 Ом
15 Частота единичного усиления 0,1 МГц

Предельно допустимые режимы эксплуатации

1 Напряжение питанияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 6,6 В 13,2 В
2 Температура окружающей средыК140УД1КР140УД1 -45…+85 ° C-45…+70 ° C

Рекомендации по применению

При одновременной подаче на входы ИС синфазного и дифференциального входных напряжений потенциал на каждом входе не должен превышать 1,5 и 3 В для К140УД1А, КР140УД1А; 3 и 6 для К140УД1(Б,В), КР140УД1(Б,В).

Зарубежные аналоги µ A702HC, µ A702PC

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. «Радио и связь», 1983 г.,528 с. — ББК 32.844.1 И73

↑ Дополнение по цепям защиты интегратора

Учитывая, что напряжение питания усилителя мощности превышает напряжение питания интегратора, выполненного на ОУ DA2, целесообразно позаботиться о защите его входа.

Варианты организации защиты показаны на рис. 1. Схема защиты с двумя встречно-параллельными диодами (рис. 1 «а») ограничивает напряжение на неинвертирующем входе на уровне ±0,6В. На рис. 1 «б» показана схема защиты с резистивным делителем R11, R12. Выбираем R11, R12 << R9, а коэффициент деления R12/(R11+R12) равным 0,3…0,5. Можно упростить схему защиты, включив делитель непосредственно к входу ОУ DA2 (рис. 1 «в»). Схема защиты с делителем предложены Игорем (AudioKiller ), за что ему большое спасибо.

К140УД66

Некий операционный усилитель с однополярным питанием.

Производитель — «Родон», г.Ивано-Франковск.

В справочниках встречается упоминание о том, что этот усилитель скопирован с
некоего неопознанного ОУ фирмы GM. Александр Перебаскин пишет «На Родон поступил заказ на создание микросхем для какого-то автомобильного узла (вроде как датчик чего-то для Жигулей). В качестве прототипа передали аналогичный американский узел производства
GM. В этом узле использовался ОУ в очень миниатюрном корпусе с недешифруемой маркировкой. Родоновские разработчики передрали этот ОУ настолько точно, насколько смогли, так что 140УД66 точно имеет, если не аналог, то прототип. Оказалось, что это Rail to Rail усилитель с однополярным питанием. У GM была в
то время собственная карманная фирма для производства полупроводников, продукция которой использовалась только внутри концерна. Сравнительный анализ схемы этого ОУ проводил я лично, и он не выявил аналогов или прототипов среди известных мне на тот период ОУ западных производителей. Поэтому я предположил, что это как раз продукт карманной фирмы
GM, а н/н означает — название не известно.»

Микросхема выпускалась в разных корпусах:

1. Analog integrated circuits. Catalog. Volume II. — V/O «Mashpriborintorg», USSR, Moscow.
2. Каталог интегральных микросхем (дополнение).- Центральное бюро
применения. 1971-1972.
3. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., «Энергия», 1972.
4. Каталог интегральных микросхем. Часть II (аналоговые).- Центральное
бюро применения. 1975.
5. Молчанов А.П., Занадворов П.Н. Курс электротехники и радиотехники, изд. 3-е перераб., Главная редакция физико-математической литературы изд-ва Наука, 1976.
6. Микросхемы и их применение/Батушев В.А., Вениаминов В.Н., Ковалев В.Г. и др. —
М.: Энергия, 1978 (Массовая радиобиблиотека; Вып. 967).
7. Перечень развиваемых серий ИС. Редакция 1978 г.
8. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 9-е изд., перераб. К.: Технiка, 1980.
9. В. Златаров, Р. Иванов, Г. Михов, М. Недялков. Аналогови интегрални
схеми. Параметри, характеристики, основни приложения — Кратък справочник. — София, 1981,
Държавно издателство «Техника».
10. Лавриненко В.Ю. Справочник по полупроводниковым приборам. 10-е изд., перераб. и доп. — К.: Технiка, 1984.
11. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
12. Мокеев О.К. Полупроводниковые приборы и микросхемы: Учеб. пособие для сред. ПТУ. —
М.: Высш. шк., 1987.
13. Микросхемы интегральные. Группа 6331. Сборник справочных листов РД 11 0435.1-87. Издание официальное. Всесоюзный научно-исследовательский институт «Электронстандарт». 1988
14. Цифровые и аналоговые интегральные схемы: Справочник/С.В.
Якубовский, Л.И. Ниссельсон, В.И. Кулешова и др.; Под ред. С.В. Якубовского. — М.: Радио и
связь, 1990.
15. Димитър Рачев. Справочник радиолюбителя. Държавно издателство «Техника». 1990.
16. Чернецов В.И. Операционные усилители и аналоговые функциональные элементы на их основе для радиотелеметрии:
Конспект лекций. — Пенза: Пенз. политех. ин-т, 1992.
17. Интегральные схемы: Операционные усилители.
Том 1. — М.: Физматлит, 1993.
18. Интегральные микросхемы: Операционные усилители. Обзор — М.: ДОДЭКА, 1994.
19. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи корпусов. — ГУП Центральное конструкторскою бюро «Дейтон», 1998.
20. Операционные усилители и компараторы. — М., Издательский дом «Додэка-2000», 2002.
21. Микросхемы интегральные народнохозяйственного назначения. Дополнение 2 к РД 11 0435.
Издание официальное. ОАО «Российский научно-исследовательский институт «Электронстандарт». 2008
22. Шелохвостов, В.П. Проектирование интегральных микросхем : учеб. пособие /
В.П. Шелохвостов, В.Н. Чернышов. – 2-е изд., стер. – Тамбов : Изд-во Тамб. гос. техн. ун-та, 2008.
23. Стратегия выбора. — К.: «Корнiчук», 2012.

Параметры, аналоги

Категория Микросхемы отечественные

Микросхемы К140УД1А-К140УД1В , КР140УД1А- КР140УД1В представляют собой операционные усилители средней точности без частотной коррекции.

Выпускались в двух видах корпусов, эскизы которых показаны на рисунках. Вес микросхем не более 1,5 гр.

Цоколевка и графическое обозначение микросхем

К140УД1

Назначение выводов:1 — напряжение питания -Uп;2,3,12 — контроль;4 — общий;5 — выход;7 — напряжение питания +Uп;9 — вход инвертирующий;10 — вход неинвертирующий;

КР140УД1

Назначение выводов1 — напряжение питания -Uп;2,4,14 — контроль;5 — общий;7 — выход;8 — напряжение питания +Uп;10 — вход инвертирующий;11 — вход неинвертирующий;

Структурная схема

Электрические параметры

1 Напряжение питанияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 6,3 В 0,5% 12,6 В 0,5%
2 Максимальное выходное напряжениепри Uп= 6,3 В, Rн=5,05 кОм, Uвх= 0,1 ВК140УД1АКР140УД1А

2,8 В+3; -2,7 В

3 Максимальное выходное напряжениепри Uп= 12,6 В, Rн=5,05 кОм, Uвх= 0,1 ВК140УД1Б,В, КР140УД1Б,В

+6; -5,7 В

4 Напряжение смещения нуляпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмК140УД1Б,В, КР140УД1БКР140УД1В

7 мВ

7 мВ 5 мВ

5 Ток потребленияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) не более 4,5 мАне более 10 мА
6 Входной токпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмКР140УД1БК140УД1 (Б,В) КР140УД1В

7 мкА

7,5 мкА 9 мкА

7 Разность входных токов не более 2,5 мкА
8 Коэффициент усиления напряженияпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмК140УД1БКР140УД1БК140УД1В, КР140УД1В

500…4500

1350…120002000…12000не менее 8000

9 Коэффициент ослабления синфазного входного напряжения не менее 60 дБ
10 Средний температурный коэффициент напряжения смещения не более 60 мкВ/ ° C
11 Максимальная скорость нарастания выходного напряженияК140УД1АК140УД1(Б,В)КР140УД1АКР140УД1(Б,В) не менее 1 В/мксне менее 3,5 В/мксне менее 0,2 В/мксне менее 0,1 В/мкс
12 Время установления выходного напряжения не более 1,5 мкс
13 Входное сопротивлениеК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 50 кОм30 кОм
14 Выходное сопротивление 300 Ом
15 Частота единичного усиления 0,1 МГц

Предельно допустимые режимы эксплуатации

1 Напряжение питанияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 6,6 В 13,2 В
2 Температура окружающей средыК140УД1КР140УД1 -45…+85 ° C-45…+70 ° C

Рекомендации по применению

При одновременной подаче на входы ИС синфазного и дифференциального входных напряжений потенциал на каждом входе не должен превышать 1,5 и 3 В для К140УД1А, КР140УД1А; 3 и 6 для К140УД1(Б,В), КР140УД1(Б,В).

Зарубежные аналоги µ A702HC, µ A702PC

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. «Радио и связь», 1983 г.,528 с. — ББК 32.844.1 И73

Автор книги: Виктор Пестриков

18.4. Громкоговорящая приставка к телефону

Используя микросхему К174УН7 в ее типовом включении, можно построить громкоговорящую приставку к телефону (рис. 18.8). Приставка будет полезна для людей со слабым слухом или когда содержание разговора желательно услышать окружающим.

Рис. 18.8. Принципиальная схема громкоговорящей приставки к телефону

На входе УЗЧ включен повышающий трансформатор Т1, первичная обмотка (с меньшим количеством витков) которого включена в разрыв одного из проводов телефонной сети. При разговоре ток, протекающий в этом проводе, проходит через первичную обмотку I трансформатора Т1 и индуцирует во вторичной обмотке колебания звуковой частоты. Колебания через переменный резистор (регулятор громкости) R1 и конденсатор С1 поступают на вход микросхемы DA1, где усиливаются до необходимого уровня громкости.

Питание приставки производится от простейшего блока питания, состоящего из трансформатора Т2, двухполупериодного выпрямителя VD1 и сглаживающего пульсации выпрямленного напряжения, конденсатора С10. В качестве трансформатора Т1 используется выходной трансформатор от любого радиоприемника. Сетевой трансформатор Т2 – унифицированный ТПП224 или любой другой, вторичная обмотка которого дает 10…12 В. В приставке используются те же типы конденсаторов и резисторов, что и в предыдущей конструкции. Выключатель SA1 – малогабаритный типа ПТВ-18, держатель плавкого предохранителя FU1 – ДПВ.

Детали УЗЧ размещают на печатной плате и вместе с блоком питания размещают в корпусе подходящих размеров, например, в корпусе абонентского громкоговорителя. Первичную обмотку трансформатора Т1 включают в разрыв одного из телефонных проводов возле корпуса телефонного аппарата или соединительной розетки, а вторичную – экранированным проводом длиной 1,5…2 м с резистором R1 (входом усилителя). При включении приставки в сеть в динамике должен прослушиваться ровный шум, а при касании среднего вывода переменного резистора должен появиться громкий звук фона переменного тока. Все это свидетельствует о работоспособности приставки. Если теперь снять трубку с телефонного аппарата, в громкоговорителе послышится телефонный сигнал готовности к набору номера. При появлении акустической связи между микрофоном телефонной трубки и динамиком приставки следует повернуть ось переменного резистора R1 до ее срыва. Приставку следует включать при телефонном разговоре, так как она реагирует как на сигнал вызова, так и на работу номеронабирателя.

Микросхема 140УД1Б (Au) со склада в Москве

Микросхема серии 140 140УД1Б (Au)
интегральная, предназначена для применения в качестве быстродействующих операционных усилителей. Также это изделие может называться: microchips series 140.

Условные обозначения после номера серии 140:
— С1, З, Т1, У — корпус с золотым покрытием;
— С, Н, Т, У1 — корпус с покрытием «никель-бор»;
— С2 — никелированный корпус;
— ВК — комбинированные устройства;
— КЗ — каталитическое золото;
— Н1, Н11 — бескорпусное исполнение.

Условные обозначения перед номером серии 140:
— К — микросхемы приемки ОТК;
— КР — пластмассовый корпус;
— ОСМ — микросхема повышенной надежности, приемки ПЗ.

Варианты исполнения 140 серии микросхем в зависимости от вида приёмки:
— ОТК — отдел технического контроля;
— ОС — особо стойкие (особо стабильные);
— ПЗ — приемка заказчика;
— ВП — военная приемка.

Технические характеристики микросхемы серии 140:
Коэффициент усиления напряжения, не менее: 900; 1500; 2000; 2500; 35 000; 50 000; 70 000; 100 000; 200 000; 300 000; 700 000; 1 000 000.
Напряжение смещения нуля, не более: 0,025 мВ; 0,03 мВ; 0,06 мВ; 0,75 мВ; 0,1 мВ; 0,5 мВ; 2 мВ; 4 мВ; 5 мВ; 7 мВ; 8 мВ.
Количество каналов — 1; 2.
Температурный коэффициент напряжения cмещения нуля, не более: 0,6 мкВ/° С; 1,3 мкВ/° С; 1 мкВ/° С; 1,8 мкВ/° С; 6 мкВ/° С; 15 мкВ/° С; 20 мкВ/° С; 45 мкВ/° С; 50 мкВ/° С; 60 мкВ/° С; 135 мкВ/° С.
Средний входной ток, не более: 0,002 мкА; 0,003 мкА; 0,0075 мкА; 0,008 мкА; 0,03 мкА; 0,04 мкА; 0,05 мкА; 0,06 мкА; 0,08 мкА; 0,2 мкА; 0,35 мкА; 11 мкА; 5 мкА; 6 мкА; 8 мкА.
Разность входных токов, не более: 0,002 мкА; 0,0028 мкА; 0,003 мкА; 0,01 мкА; 0,015 мкА; 0,05 мкА; 0,1 мкА; 0,3 мкА; 1,5 мкА; 1,8 мкА; 15 мкА; 35 мкА; 50 мкА; 75 мкА.
Ток потребления (по всем каналам), не более : 0,025 мА; 0,6 мА; 2,8 мА; 4 мА; 4,7 мА; 5,7 мА; 6 мА; 8 мА; 12 мА; 13 мА; 25 мА.
Частота единичного усиления для изделия 140 серия микросхем, не менее: 0,01 МГц; 0,25 МГц; 0,3 МГц; 0,55 МГц; 0,8 МГц; 1 МГц; 3 МГц; 14 МГц; 20 МГц.
Максимальная скорость нарастания выходного напряжения, не менее: 0,01 В/мкс; 0,05 В/мкс; 0,1 В/мкс; 0,2 В/мкс; 0,3 В/мкс; 0,3 В/мкс (10 В/мкс); 0,5 В/мкс; 1,7 В/мкс; 2 В/мкс; 2,5 В/мкс; 6 В/мкс; 11 В/мкс.
ЭДС шума при частоте 10 Гц, не более: 5,5 нВ/√Гц; 8 нВ/√Гц.
Максимальное выходное напряжение, не менее: 3,5 В; 6 В; 8 В; 10 В; 11,5 В; 12 В; 13 В.
Напряжение питания — от ±5 В до ±18 В; ±6,3 В; ±12 В; ±12,6 В; ±15 В.
Коэффициент ослабления синфазных входных напряжений, не менее: 50 дБ; 60 дБ; 70 дБ; 80 дБ; 85 дБ; 100 дБ; 106 дБ; 110 дБ; 114 дБ.
Коэффициент влияния напряжения питания на напряжение смещения нуля, не более: 0,4 мкВ/В; 10 мкВ/В; 20 мкВ/В; 100 мкВ/В; 150 мкВ/В; 200 мкВ/В; 300 мкВ/В.
Тип корпуса — ТО-5; СDIP; FP-14; FP-16.
Температура окружающего воздуха — от -60° С до +85° С; от -60° С до +125° С.
Масса, не более: 0,006 г; 1 г; 1,5 г; 1,7 г; 2 г.

Параметры надежности 140УД1Б (Au)

:
Гамма-процентный ресурс микросхем при γ=95% — 200 000 ч.
Минимальная наработка для операционных усилителей серии 140:
— в обыкновенных режимах и условиях — 100 000 ч;
— в облегченных режимах — 120 000 ч.

Минимальный срок сохраняемости микросхем при их хранении:
— в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, не более — 25 лет;
— в неотапливаемом хранилище, не более — 16,5 лет;
— под навесом и на открытой площадке, вмонтированными в аппаратуру, или в комплекте ЗИП, не более — 12,5 лет.

Цена микросхемы 140УД1Б (Au) в ближайшее время появится на сайте, приносим вам свои извинения за предоставленные неудобства.
На данный момент вы можете купить микросхему 140УД1Б (Au) по телефону: +7 (495) 123-35-10

К140УД66

Некий операционный усилитель с однополярным питанием.

Производитель — «Родон», г.Ивано-Франковск.

В справочниках встречается упоминание о том, что этот усилитель скопирован с
некоего неопознанного ОУ фирмы GM. Александр Перебаскин пишет «На Родон поступил заказ на создание микросхем для какого-то автомобильного узла (вроде как датчик чего-то для Жигулей). В качестве прототипа передали аналогичный американский узел производства
GM. В этом узле использовался ОУ в очень миниатюрном корпусе с недешифруемой маркировкой. Родоновские разработчики передрали этот ОУ настолько точно, насколько смогли, так что 140УД66 точно имеет, если не аналог, то прототип. Оказалось, что это Rail to Rail усилитель с однополярным питанием. У GM была в
то время собственная карманная фирма для производства полупроводников, продукция которой использовалась только внутри концерна. Сравнительный анализ схемы этого ОУ проводил я лично, и он не выявил аналогов или прототипов среди известных мне на тот период ОУ западных производителей. Поэтому я предположил, что это как раз продукт карманной фирмы
GM, а н/н означает — название не известно.»

Микросхема выпускалась в разных корпусах:
