Рекомендации по выбору и использованию усилителя на микросхеме К140УД1А

1. Подбор питания

Перед началом работы с усилителем К140УД1А необходимо правильно подобрать источник питания. Учитывайте то, что микросхема работает с напряжением питания 9-12 В. Подача неправильного напряжения может привести к неправильной работе или повреждению устройства.

2. Выбор дополнительных компонентов

Для стабильной работы усилителя К140УД1А необходимо правильно подобрать дополнительные компоненты

Важно использовать резисторы и конденсаторы с необходимыми параметрами, указанными в схеме усилителя. Использование неправильных компонентов может привести к искажению сигнала или снижению качества звука

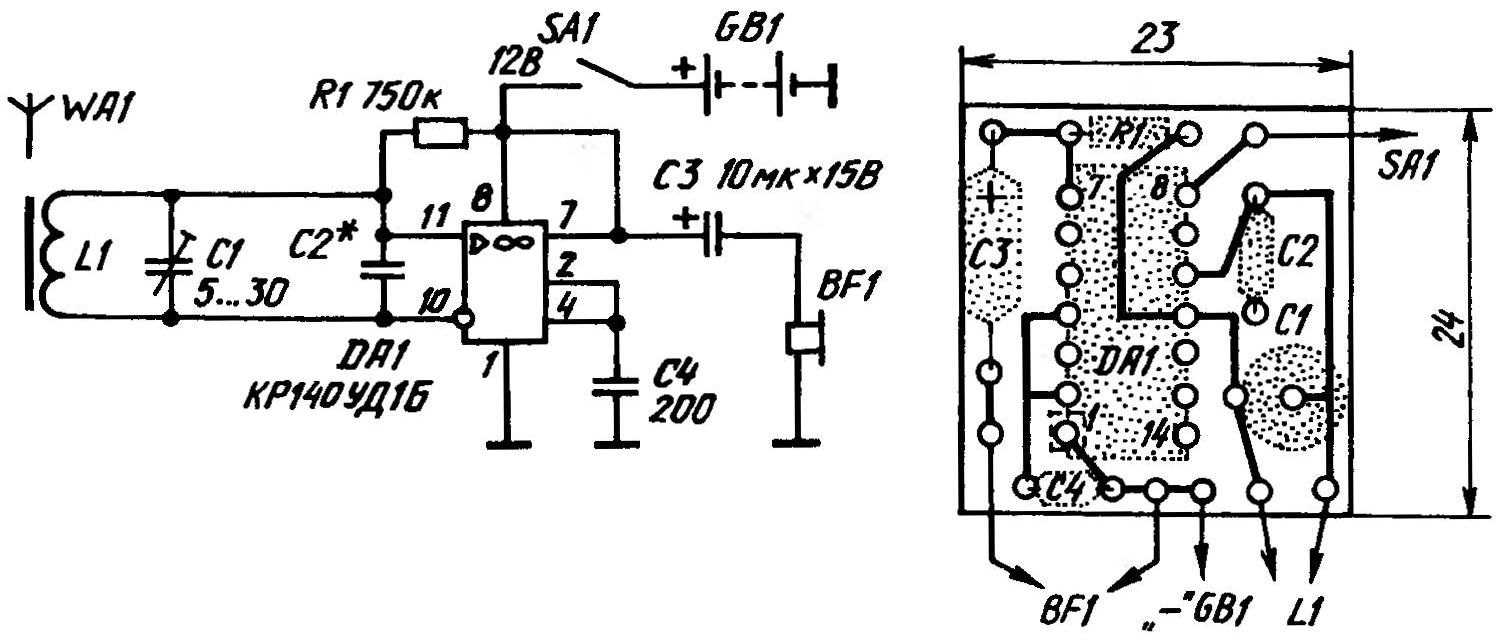

3. Схемотехника и разводка

При создании схемы усилителя К140УД1А рекомендуется учитывать схемотехнические требования и наилучшие практики. Разводку проводите таким образом, чтобы минимизировать взаимное влияние компонентов и шумы. Правильная разводка поможет обеспечить стабильную и качественную работу усилителя.

4. Теплоотвод

Усилитель К140УД1А может нагреваться в процессе работы, поэтому рекомендуется обеспечить достаточное охлаждение. Установите на микросхему радиатор или используйте вентилятор, чтобы предотвратить перегрев и повреждение устройства.

5. Защита от перегрузок и короткого замыкания

Предусмотрите меры для защиты усилителя К140УД1А от перегрузок и коротких замыканий. Можно использовать предохранитель или специальные защитные схемы. Это позволит предотвратить повреждение устройства в случае возникновения непредвиденных ситуаций.

6. Проверка перед использованием

Перед подключением усилителя К140УД1А к основному оборудованию рекомендуется провести проверку его работоспособности. Подключите усилитель к тестовой нагрузке и проверьте работу в различных режимах. Это позволит убедиться в правильной работе усилителя перед его использованием на практике.

Используя эти рекомендации, вы сможете выбрать и использовать усилитель на микросхеме К140УД1А с максимальной эффективностью и качеством звука. При соблюдении правил использования, данное устройство станет незаменимым инструментом в реализации ваших электронных проектов.

Особенности уникальной схемы усилителя

Уникальная схема усилителя на микросхеме К140УД1А обладает рядом особенностей, которые делают ее мощным и эффективным инструментом в аудиоусилительных системах.

Высокая мощность. Усилитель на микросхеме К140УД1А способен обеспечивать высокую выходную мощность без потери качества звучания

Это особенно важно при передаче музыкальных композиций или звуковых эффектов с большой амплитудой.
Низкий уровень искажений. Схема усилителя обеспечивает минимальное искажение звукового сигнала, позволяя передать и воспроизвести аудио с высокой точностью

Это особенно важно для музыкальных любителей и аудиофилов, которые ценят чистоту и качество звучания.
Стабильная работа. Усилитель на микросхеме К140УД1А имеет высокую стабильность работы, что позволяет ему долгое время поддерживать качественный звук без снижения производительности.
Простота монтажа и использования. Схема усилителя имеет простую конструкцию, что упрощает ее монтаж и использование даже для начинающих электронщиков. Кроме того, микросхема К140УД1А имеет широкое распространение и доступна для приобретения в различных электронных компонентах.
Большой выбор применений. Усилитель на микросхеме К140УД1А может использоваться в различных сферах, таких как домашние аудиосистемы, автомобильные средства связи и различные профессиональные звуковые устройства. Это делает его универсальным и популярным выбором среди различных категорий пользователей.

В целом, уникальная схема усилителя на микросхеме К140УД1А сочетает в себе высокую мощность, низкий уровень искажений, стабильность работы, простоту использования и широкий выбор применений. Это делает ее привлекательным решением для электронщиков и производителей аудиоустройств.

Применение усилителя на микросхеме К140УД1А в различных областях

Аудиоусилитель: К140УД1А может использоваться для усиления звукового сигнала в аудиосистемах. Он обладает низким уровнем искажений и хорошей линейностью, что позволяет воспроизводить звуковые сигналы с высокой точностью.

Телевизионная техника: Усилитель К140УД1А может быть использован в телевизионных аппаратах для усиления видеосигнала. Он позволяет улучшить качество изображения и уровень яркости на экране.

Радиосвязь: В радиоустройствах, таких как радиоприемники и передатчики, микросхема К140УД1А может использоваться для усиления радиосигнала. Он имеет широкий диапазон частот, что позволяет использовать его в различных радиочастотных диапазонах.

Автомобильная электроника: В автомобилях усилитель К140УД1А может использоваться для усиления звукового сигнала из аудиосистемы. Он обладает высокой производительностью и надежностью, что позволяет использовать его в условиях повышенной вибрации и температурных перепадов.

Промышленная автоматика: В системах промышленной автоматизации, усилитель К140УД1А может применяться для усиления контрольных сигналов. Он обладает высокой стабильностью и точностью, что позволяет использовать его в различных промышленных процессах.

Усилитель на микросхеме К140УД1А является многофункциональным устройством, которое может быть применено в различных областях. Его универсальность, надежность и хорошая производительность делают его популярным выбором для различных приложений.

Параметры, аналоги

Категория Микросхемы отечественные

Микросхемы К140УД1А-К140УД1В , КР140УД1А- КР140УД1В представляют собой операционные усилители средней точности без частотной коррекции.

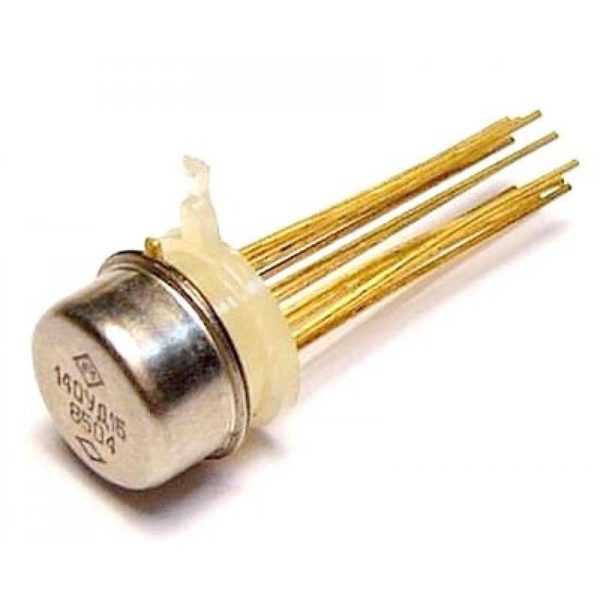

Выпускались в двух видах корпусов, эскизы которых показаны на рисунках. Вес микросхем не более 1,5 гр.

Цоколевка и графическое обозначение микросхем

К140УД1

Назначение выводов:1 — напряжение питания -Uп;2,3,12 — контроль;4 — общий;5 — выход;7 — напряжение питания +Uп;9 — вход инвертирующий;10 — вход неинвертирующий;

КР140УД1

Назначение выводов1 — напряжение питания -Uп;2,4,14 — контроль;5 — общий;7 — выход;8 — напряжение питания +Uп;10 — вход инвертирующий;11 — вход неинвертирующий;

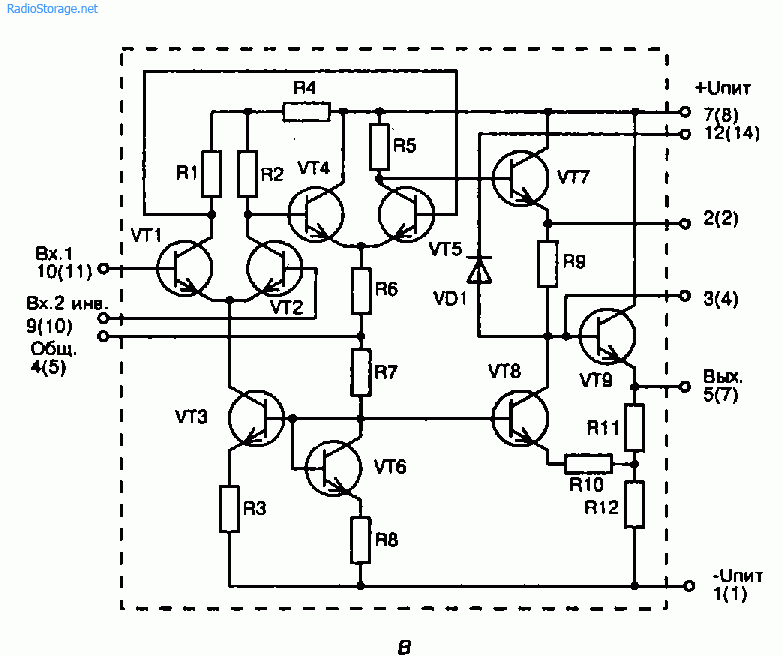

Структурная схема

Электрические параметры

1 Напряжение питанияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 6,3 В 0,5% 12,6 В 0,5%
2 Максимальное выходное напряжениепри Uп= 6,3 В, Rн=5,05 кОм, Uвх= 0,1 ВК140УД1АКР140УД1А

2,8 В+3; -2,7 В

3 Максимальное выходное напряжениепри Uп= 12,6 В, Rн=5,05 кОм, Uвх= 0,1 ВК140УД1Б,В, КР140УД1Б,В

+6; -5,7 В

4 Напряжение смещения нуляпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмК140УД1Б,В, КР140УД1БКР140УД1В

7 мВ

7 мВ 5 мВ

5 Ток потребленияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) не более 4,5 мАне более 10 мА
6 Входной токпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмКР140УД1БК140УД1 (Б,В) КР140УД1В

7 мкА

7,5 мкА 9 мкА

7 Разность входных токов не более 2,5 мкА
8 Коэффициент усиления напряженияпри Uп= 6,3 В, Rн=5,05 кОмК140УД1А, КР140УД1Апри Uп= 12,6 В, Rн=5,05 кОмК140УД1БКР140УД1БК140УД1В, КР140УД1В

500…4500

1350…120002000…12000не менее 8000

9 Коэффициент ослабления синфазного входного напряжения не менее 60 дБ
10 Средний температурный коэффициент напряжения смещения не более 60 мкВ/ ° C
11 Максимальная скорость нарастания выходного напряженияК140УД1АК140УД1(Б,В)КР140УД1АКР140УД1(Б,В) не менее 1 В/мксне менее 3,5 В/мксне менее 0,2 В/мксне менее 0,1 В/мкс
12 Время установления выходного напряжения не более 1,5 мкс
13 Входное сопротивлениеК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 50 кОм30 кОм
14 Выходное сопротивление 300 Ом
15 Частота единичного усиления 0,1 МГц

Предельно допустимые режимы эксплуатации

1 Напряжение питанияК140УД1А, КР140УД1АК140УД1(Б,В), КР140УД1(Б,В) 6,6 В 13,2 В
2 Температура окружающей средыК140УД1КР140УД1 -45…+85 ° C-45…+70 ° C

Рекомендации по применению

При одновременной подаче на входы ИС синфазного и дифференциального входных напряжений потенциал на каждом входе не должен превышать 1,5 и 3 В для К140УД1А, КР140УД1А; 3 и 6 для К140УД1(Б,В), КР140УД1(Б,В).

Зарубежные аналоги µ A702HC, µ A702PC

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. «Радио и связь», 1983 г.,528 с. — ББК 32.844.1 И73

Схемотехника К140УД1А: принцип работы усилителя

Входной каскад выполняет функцию преобразования высокоомного сигнала в низкоомный сигнал. Это необходимо для того, чтобы усилитель мог успешно справляться с дальнейшей обработкой сигнала. Входной каскад усилителя состоит из транзистора с обратной связью. Данный транзистор выполняет функцию усиления и стабилизации входного сигнала.

Выходной каскад усилителя предназначен для усиления и формирования выходного сигнала. Он состоит из двух транзисторов, организованных в схеме с общим эмиттером. Такая схема позволяет обеспечить большую мощность выходного сигнала и хорошую стабильность работы усилителя. Кроме того, выходной каскад обладает низким выходным сопротивлением, что позволяет подключать к усилителю различные нагрузки.

Особенностью усилителя К140УД1А является наличие встроенного источника тока. Этот источник тока обеспечивает стабильное питание усилителя и позволяет ему работать в разных условиях. Также стоит отметить, что К140УД1А может использоваться как низкочастотный усилитель различных сигналов, как постоянных, так и переменных.
