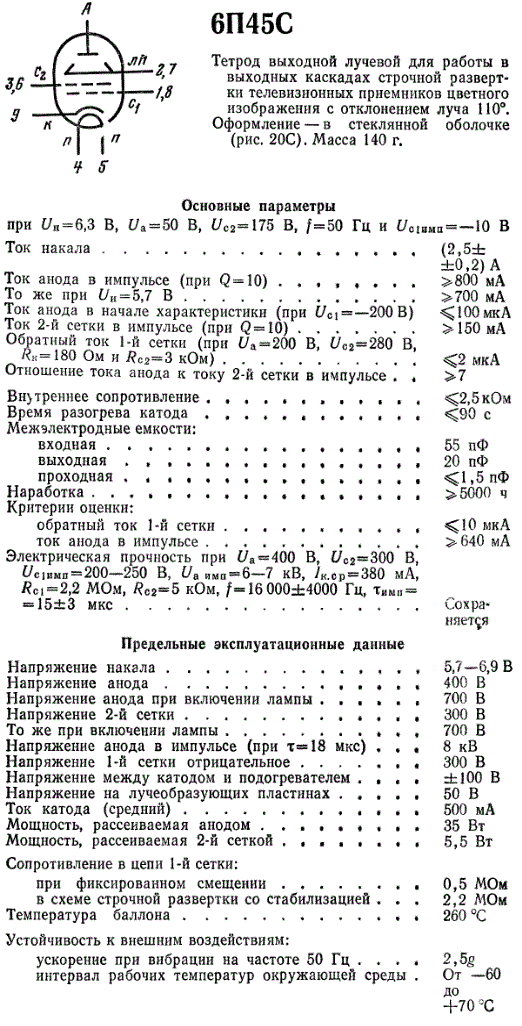

Характеристики лампы 6п45с (тетрод)

Распределение драгоценных металлов внутри лампы 6п45с

Лампа 6п45с является электровакуумным устройством, состоящим из различных компонентов, включая колбу, анод и катод. Внутренний состав лампы 6п45с включает в себя несколько драгоценных металлов, каждый из которых выполняет свою специфическую функцию.

Одним из основных драгоценных металлов, присутствующих в лампе 6п45с, является вольфрам. Он используется в качестве материала для анода, который нагревается при работе лампы и испускает электроны. Вольфрам обладает высокой температурой плавления и является надежным материалом для создания стабильного анода.

Кроме того, внутренний проводник лампы 6п45с частично состоит из металла платины. Платина используется в электронике из-за своей высокой электропроводности и стойкости к окислению. Проводник из платины позволяет электрическому току свободно двигаться по лампе, обеспечивая надежную работу устройства.

Как правило, лампа 6п45с также содержит небольшое количество золота. Золото используется в различных элементах конструкции лампы, включая контактные колпачки и выводы. Здесь применение золота обусловлено его высокой электропроводностью и стабильностью во время работы устройства.

Таким образом, лампа 6п45с содержит несколько драгоценных металлов, которые выполняют важные функции внутри устройства. Вольфрам используется для создания анода, платина обеспечивает электропроводность, а золото используется для создания контактов. Эти металлы в совокупности обеспечивают надежную и эффективную работу лампы 6п45с.

Экономия при использовании лампы 6п45с

Лампа 6п45с — это электронное устройство, предназначенное для преобразования электрической энергии в световую. Она обладает рядом преимуществ, которые делают ее очень экономичным и эффективным средством освещения.

Во-первых, использование лампы 6п45с позволяет существенно снизить затраты на электроэнергию. В сравнении с обычными лампами накаливания, эта лампа потребляет значительно меньше энергии для получения такого же уровня освещенности. Это делает ее идеальным выбором для экономных потребителей.

Во-вторых, лампа 6п45с имеет длительный срок службы. Она способна работать до 10 000 часов, что означает, что ее можно использовать в течение длительного времени без необходимости замены. Таким образом, снижаются затраты на покупку и установку новых ламп, что в свою очередь экономит деньги.

В-третьих, лампа 6п45с обладает высокой эффективностью. Она преобразует большую часть электрической энергии в световую, минимизируя потери. Это делает ее энергосберегающей и дает возможность существенно снизить расходы на освещение в долгосрочной перспективе.

В-четвертых, использование лампы 6п45с позволяет снизить нагрузку на электроэнергетические системы. Благодаря своей эффективности и экономичности, эта лампа потребляет меньше энергии и при этом обеспечивает такой же уровень освещенности. Это особенно актуально в условиях роста тарифов на электроэнергию и стремления к сокращению энергопотребления.

Таким образом, лампа 6п45с является отличным выбором для тех, кто стремится снизить затраты на электроэнергию и сделать свое освещение более эффективным. Ее экономичность, длительный срок службы, высокая эффективность и способность снизить нагрузку на электроэнергетические системы делают ее незаменимым инструментом для экономии ресурсов и снижения экологического следа.

Функционал и происхождение лампы 6п45с

Лампа 6п45с является вакуумным усилителем мощности и имеет широкий спектр применения. Она предназначена для работы с аудио- и радиоаппаратурой, где требуется большая выходная мощность. Такие лампы могут использоваться, например, в стереоусилителях, радиопередатчиках, а также в качестве замены другим лампам, например, лампе 6п14п.

Происхождение лампы 6п45с связано с ее разработчиками – советскими инженерами в середине XX века. В СССР эта лампа была создана и применялась в армейской, промышленной и цивильной радиоаппаратуре. Также она экспортировалась в другие страны и получила признание на зарубежном рынке.

Лампа 6п45с характеризуется своей надежностью и долговечностью. Благодаря высоким показателям входного сопротивления и выходной мощности, она обеспечивает отличное качество звука и стабильную работу

Также важной особенностью данной лампы является возможность ее замены на подобные модели без необходимости пересмотра электрической схемы. Это делает лампу 6п45с очень привлекательной для использования

Однотактный усилитель на лампе 6п45с

Представляю свою версию однотактного усилителя на лампе 6п45с. За основу взята схема А.Манакова.

Мне не удалось найти 6э5п, поэтому решил попробовать 6п15п и 6п14п. Мне показалось, что 6п14п звучит лучше, к тому же она более доступна. Лампа 6п45с при фиксированном смещении ведет себя не стабильно (плывет ток). При автосмещении большая рассеиваемая мощность на катодном резисторе.

Я выбрал компромиссный вариант — полуавтоматическое смещение. Катодный резистор 150 Ом зашунтирован конденсатором 2200 мкф* 35 В. На сетку подано отрицательное смещение от отдельного маломощного трансформатора (можно домотать доп. обмотку на ТС-180). Я использовал 12 В транс от маломощного блока питания (50-200 мА) включив вторичку на накальную обмотку 6,3 В. В качестве силового использован ТС-180.

Лучший вариант использование двух ТС-180 (два моноблока) или одного ТС-270.

В качестве выходного можно применить ТС-180 без переделки (с обязательным немагнитным зазором), но лучше перемотать, так как без перемотки будет спад по верхам и низам. Первичная обмотка (750 витков на каждой катушке, диаметр провода 0,3-0,35 мм) находится между частями вторичной (120+120 витков на каждой катушке, диаметр 0,6-0,7 мм). Две первичные обмотки соединяются последовательно, четыре вторичные — параллельно (на нагрузку 8 Ом).

Манаков рекомендовал такое включение для 4 Ом. На мой взгляд (слух) это лучше подходит для 8 Ом. Лучше демпфирование. Шире диапазон НЧ. Лучше конечно приобрести фирменный транс, но это стоит денег и не малых. Решать вам.

Многие считают, что из железа ТС-180 не сделать хороший транс. Может это не идеал, но на халяву… Тем не менее, вот что получилось — Fн-23 Гц. Fв-26000 Гц на уровне — 1db. Измерялось на мощности 4 Вт. Мощность до начала ограничения синусоиды (вернее- скругления) — 8 Вт. Максимальная — 12 Вт.

Нашел у Клауса статью «Варианты фиксированного смещения» и решил поэкспериментировать с 6п45с. Результат порадовал. Вариант для 6п45с — напряжение смещения — 125 В подается через стабилитрон на 72 В. При изменении сетевого напряжения от 160 до 250 В мощность на аноде остается практически постоянной.

После 7 лет эксплуатации проверил режимы выходных ламп. Ток не изменился!!! Благодаря выбору смещения.

Настройка

Настройка заключается в подборе резистора R4 в цепи 2й сетки 6п14п по максимуму усиления и регулировка тока анода 6п45с подстроечным резистором R10 по падению напряжения на R9-0,165 В.

Сергей Сергеев, 13.08.2012

Предварительный усилитель на лампе 6Н28Б-ВЛамповый буфер для CD проигрывателя на 6н6п или 6н1п или 6н3п||

Главная страница > Российский Hi-End > Радиолюбительство. Hi-End по-русски > Однотактный усилитель на лампе 6п45с

Однотактный усилитель на лампе 6п45с

Представляю свою версию однотактного усилителя на лампе 6п45с. За основу взята схема А.Манакова.

Мне не удалось найти 6э5п, поэтому решил попробовать 6п15п и 6п14п. Мне показалось, что 6п14п звучит лучше, к тому же она более доступна. Лампа 6п45с при фиксированном смещении ведет себя не стабильно (плывет ток). При автосмещении большая рассеиваемая мощность на катодном резисторе.

Я выбрал компромиссный вариант — полуавтоматическое смещение. Катодный резистор 150 Ом зашунтирован конденсатором 2200 мкф* 35 В. На сетку подано отрицательное смещение от отдельного маломощного трансформатора (можно домотать доп. обмотку на ТС-180). Я использовал 12 В транс от маломощного блока питания (50-200 мА) включив вторичку на накальную обмотку 6,3 В. В качестве силового использован ТС-180.

Лучший вариант использование двух ТС-180 (два моноблока) или одного ТС-270.

В качестве выходного можно применить ТС-180 без переделки (с обязательным немагнитным зазором), но лучше перемотать, так как без перемотки будет спад по верхам и низам. Первичная обмотка (750 витков на каждой катушке, диаметр провода 0,3-0,35 мм) находится между частями вторичной (120+120 витков на каждой катушке, диаметр 0,6-0,7 мм). Две первичные обмотки соединяются последовательно, четыре вторичные — параллельно (на нагрузку 8 Ом).

Манаков рекомендовал такое включение для 4 Ом. На мой взгляд (слух) это лучше подходит для 8 Ом. Лучше демпфирование. Шире диапазон НЧ. Лучше конечно приобрести фирменный транс, но это стоит денег и не малых. Решать вам.

Многие считают, что из железа ТС-180 не сделать хороший транс. Может это не идеал, но на халяву… Тем не менее, вот что получилось — Fн-23 Гц. Fв-26000 Гц на уровне — 1db. Измерялось на мощности 4 Вт. Мощность до начала ограничения синусоиды (вернее- скругления) — 8 Вт. Максимальная — 12 Вт.

Нашел у Клауса статью «Варианты фиксированного смещения» и решил поэкспериментировать с 6п45с. Результат порадовал. Вариант для 6п45с — напряжение смещения — 125 В подается через стабилитрон на 72 В. При изменении сетевого напряжения от 160 до 250 В мощность на аноде остается практически постоянной.

После 7 лет эксплуатации проверил режимы выходных ламп. Ток не изменился!!! Благодаря выбору смещения.

Настройка

Настройка заключается в подборе резистора R4 в цепи 2й сетки 6п14п по максимуму усиления и регулировка тока анода 6п45с подстроечным резистором R10 по падению напряжения на R9-0,165 В.

Сергей Сергеев, 13.08.2012

Предварительный усилитель на лампе 6Н28Б-ВЛамповый буфер для CD проигрывателя на 6н6п или 6н1п или 6н3п||

Главная страница > Российский Hi-End > Радиолюбительство. Hi-End по-русски > Однотактный усилитель на лампе 6п45с

Драгоценные металлы в составе лампы 6п45с

Лампа 6п45с — это электронно-лучевая лампа, которая широко используется в радиоэлектронике и аудиотехнике. Она имеет множество отличительных особенностей и одной из них является присутствие драгоценных металлов в его составе. Эти металлы играют важную роль в работе данной лампы и обеспечивают ее высокую надежность и качество.

Основными драгоценными металлами, которые присутствуют в лампе 6п45с, являются вольфрам и молибден. Вольфрам используется в качестве накала, так как он обладает высокой температурой плавления и хорошей эмиссией электронов. Молибден же применяется для изготовления анода, так как он обладает высокой температурой плавления, хорошей теплопроводностью и долговечностью.

Кроме того, в составе лампы 6п45с также присутствуют другие металлы, такие как никель, железо и кобальт. Они используются для создания различных элементов лампы, таких как цилиндрическая оболочка, электронная пушка и т.д. Комбинация всех этих металлов обеспечивает стабильную и эффективную работу лампы в течение длительного времени.

В заключение, можно сказать, что драгоценные металлы в составе лампы 6п45с играют важную роль в обеспечении ее высоких технических характеристик и долговечности. Благодаря применению этих металлов, данная лампа является надежным и эффективным компонентом в электронике и аудиотехнике.

Важность драгоценных металлов в лампе 6п45с

Лампа 6п45с, как и многие другие электронно-вакуумные приборы, содержит важные драгоценные металлы. Эти металлы являются неотъемлемой частью конструкции и играют решающую роль в ее работе.

В лампе 6п45с наиболее значимыми драгоценными металлами являются вольфрам и молибден. Вольфрам присутствует в нитях, или катодах, которые являются основными источниками электронов. Молибден, в свою очередь, используется для изготовления анода и других критических компонентов лампы.

Владея уникальными физическими свойствами, драгоценные металлы обеспечивают высокую степень надежности и стабильность работы лампы 6п45с. Вольфрам обладает высокой температурой плавления, что позволяет использовать его в виде катодов. Молибден, в свою очередь, обладает высокой электропроводностью и хорошей термической стабильностью, что позволяет ему выдерживать высокие температуры, возникающие при работе лампы.

Без использования драгоценных металлов, лампа 6п45с не смогла бы достичь высокой производительности и надежности. Их наличие позволяет этой лампе работать в широком диапазоне условий и обеспечивает стабильную работу при высоких нагрузках. Именно благодаря драгоценным металлам лампа 6п45с пользуется репутацией как надежного и эффективного электронно-вакуумного прибора.
