Драгметаллы в конденсаторах: список советских и китайских моделей с содержанием серебра, платины и золота

Содержание золота, серебра, платины и палладия в Конденсаторе

Наименование изделия	Золото (Au), г	Серебро (Ag), г	Платина (Pt), г	Палладий (Pd), г
1КВПМ		0,0266
1КПВМ 1-7		0,0260000
1КПВМ-147		0,0242
1КПВМ-147 эксп.		0,0242
1КПВМ-2 3.600.042		0,03
1КПВМ-2 6.673.326		0,02
1КПВМ1 эксп.		0,0266
1КПВМ2 ИХ0.465.002ТУ эксп.		0,0266
2КПВМ		0,0370000
2КПВМ-146		0,0465
2КПВМ-147 эксп.		0,0465
3КПВМ-146 эксп.		0,0465
3КПВМ-147		0,0465
4КТ4-27 25В		0,0023000
68НА		0,040
6N8J
6V
6БН90
6М8М		0,005
KM-56-M1500-1300 пФ		0,0134823
Б23-1-0,047МКФ-25ОВ-10		0,245	0,002	0,154
Б23-1-0,47МКФ-50В-10А		0,242	0,005	0,042
Б23Б-1		0,14452		0,00123
Б23Б-1-0,15 МКФ-250В-10А		0,337	0,004	0,04
Б23Б-1-0,15 МКФ-250В-25А		0,365	0,006	0,015
Б23Б-1-0,1МКФ-250В-10А		0,335	0,037	0,033
Б23Б-1-0,1МКФ-250В-25А		0,361	0,005	0,041
Б23Б-1-0,22 МКФ-250В-25А		0,434	0,008	0,069
Б23Б-1-0,22МКФ-250В-10А		0,408	0,007	0,064
Б23Б-1-0,33 МКФ-250В-10А		0,413	0,007	0,064
Б23Б-1-0,33 МКФ-250В-25А		0,439	0,01	0,087
Б23Б-1-0,47 МКФ-250В-10А		0,493	0,012	0,108
Б23Б-1-0,47 МКФ-250В-25А		0,52	0,013	0,118
Б23Б-1-0,68МКФ-50В-10А		0,245	0,006	0,056
Б23Б-1-1,0 МКФ-50В-10А		0,276	0,01	0,094
Б23Б-1-1,5 МКФ-50В-10А		0,332	0,012	0,112
Б23Б-1-1,5 МКФ-50В-25А		0,358	0,016	0,144
Б23Б-1-2,2 МКФ-50В-10А		0,383	0,017	0,155
Б23Б-1-2,2 МКФ-50В-25А		0,359	0,017	0,155
Б23Б-1-3,3 МКФ-50В-10А		0,407	0,029	0,26
Б23Б-1-3,3 МКФ-50В-25А		0,431	0,028	0,253
Б23Б-1-4,7 МКФ-50В-10А		0,485	0,034	0,314
Б23Б-1-4,7 МКФ-50В-25А		0,509	0,035	0,311
Б23Б-1-6,8 МКФ-50В-10А		0,492	0,044	0,397
Б23Б-1-6,8 МКФ-50В-25А		0,511	0,042	0,379
Б23Б-2		0,21476		0,1055
Б24-Б (1-секц.)		0,01105
Б24-Б (2-секц.)		0,01615
Б4-1-1		0,0232019
Б7-14		0,0763
Б7-14 эксп.		0,0763
Б7-2		0,0417
Б7-2 эксп.		0,0417
БГТ		0,021618
БГТ эксп.		0,0187
БМ-2-200 0,015 мкФ		0,0173
В1В-1Т		1,9828
В7В-1		7,9263
В9В-1		128,841
ВК-2		0,627
ВК-2 эксп.		0,62701
Е40У-9		0,0062216
ЕГО		0,4389000
ЕС 7.075.009		0,0281959
ЗКПВМ		0,0370000
ЗКПВМ-147		0,0465000
ИК-50-2 УХЛ4		1,467
ИК-6-150ТС4		0,745
ИМ-80-80-0,012-0,012		0,785
ИС-16-0,8 У3		1,524
ИС-4-13уЗ (импульсный) с изоляторами ПВК-1-2		1,510
ИС-5-200уЗ		0,069
К-15-10 эксп.		3,60096
К-15-11 эксп.		33,10263
К-15-12 эксп.		0,02705
К-15-13 эксп.		0,37256
К-15-14 эксп.		15,70161
К-15-15 эксп.		0,02421
К-15-16 эксп.		0,09695
К-15-17 эксп.		0,02832
К-15-4 эксп.		0,06953
К-15-9 эксп.		1,01633
К-15У-1 ДЛ.ДО 90 ММ эксп.		0,27103
К-15У-2 ДЛ.ДО 125 ММ эксп.		1,96405
К-15У-3 эксп.		1,15921
К-52-1 ГАБАРИТ		0,268
К-75-10		0,0150705
К1-43В		0,0303
К1-50В ГР.Н30		0,0018
К1-57		0,039
К10-14		0,0154	0,0469
К10-17		0,033
К10-17 0,047мкФ		0,0067	0,0008
К10-17 1 гр. Н50		0,0099591	0,0013958	0,005207
К10-17 1А		0,0063175
К10-17 1А (кисто-керамик)		0,0063175		0,0081416
К10-17 1А гр. Н50П		0,0096322	0,008848	0,0037938
К10-17 1А гр. Н50П-С		0,0095863	0,0090679	0,0038879

Самые просматриваемые

ПТК-11Д (Приставка)

М-47 (Анеморумбометр)

С1-118А (Осциллограф)

Panasonic (Аппарат факсимильный)

КСП-4 (Громкоговоритель)

Samsung, LG, Philips, NTT и др. (Монитор)

CD-ROM (Накопитель)

Р-311 (Радиоприемник)

ДП-5В (Дозиметр)

Романтик-201 (Магнитофон)

Р-35 (Ретранслятор)

Д303 (Выключатель)

С1-114 (Осциллограф)

МТ-70 (Калькулятор)

Вега 323 (Радиоприемник)

ГАЗ-53 (Автомобиль)

ПГ-5 (Холодильное оборудование)

Р-123М (Станция тропосферная)

Г4-102 (Генератор)

Г3-33 (Генератор)

Какие конденсаторы содержат палладий.

К сожалению не все конденсаторы советского периода содержат палладий и не все они легко отличимые по внешним признакам.

Палладиевые радиодетали могут иметь различный цвет, форму размеры и конструкцию. Они бывают как в керамических корпусах зеленого, или оранжевого цвета, так и вовсе без корпусов находясь на самой плате или в составе микросхем.

Чтобы было проще в них ориентироваться, попробуем разбить изделия, содержащие наш благородный металл на группы.

Группа -1. Зеленые КМ.

Зеленые конденсаторы, такие как указаны на фото ниже в 90% случаев содержат либо платину либо палладий. Их отличительной чертой выступает характерный окрас корпуса и его прямоугольная форма на ножках.

Не содержат драгметаллы изделия, у которых ножки припаяны по одну сторону зеленой пластины. Сложно судить, почему так, мне такие конденсаторы не встречались, а в приемке сказали, что их не покупают, ибо нет драгмета.

Зеленые КМ в свою очередь также делятся на группы: содержащие серебро и платину (Н30), и содержащие серебро и палладий (Н90).

Палладиевые конденсаторы можно отличить по указанному на корпусе номеру. Их перечень с процентным содержанием драгметалла указан ниже.

Конденсаторы Н30 зеленые: 3,730% платины и 0,96% палладий.Конденсаторы М5: 3,70% палладий.Конденсаторы КМ5 Н90 : 2,60% палладия.Конденсаторы КМ6: 4,10% палладия Конденсаторы КМ6 (Н90(F)м10): 3,25% палладия.

Применение СМД конденсаторов с драгметаллами

Одним из наиболее распространенных применений СМД конденсаторов с драгметаллами является их использование в электронике. Золото и серебро являются отличными проводниками и обеспечивают низкое сопротивление и высокую электропроводность

Это особенно важно для передачи точного сигнала в электронных устройствах, где даже малейшие потери могут привести к сбоям

СМД конденсаторы с содержанием драгметаллов также широко применяются в медицинской и научной области. Платина, благодаря своей химической стабильности и небольшому размеру, является идеальным материалом для использования в имплантах или медицинском оборудовании. Например, платиновые электроды используются в электрокардиографии для записи электрической активности сердца.

Драгметаллы также применяются в промышленности для производства компонентов, работающих при высоких температурах и агрессивных условиях. Например, платиновые электроды используются в химической промышленности для катализа химических реакций при высоких температурах.

В заключение, СМД конденсаторы с содержанием драгметаллов имеют широкий спектр применений, благодаря своим уникальным свойствам проводимости и химической стабильности. Они играют важную роль в различных отраслях, включая электронику, медицину и промышленность.

Разряд конденсатора

После того как конденсатор зарядился, отключим источник питания и подключим нагрузку R.
Так как конденсатор уже заряжен, он сам превратился в источник питания.
Нагрузка R образовала проход между пластинами. Отрицательно заряженные электроны,
накопленные на одной пластине, согласно силе притяжения между разноименными зарядами,
двинутся в сторону положительно заряженных ионов на другой пластине.

В момент подключения R, напряжение на конденсаторе то же, что и после окончания переходного периода зарядки.
Начальный ток по закону Ома будет равняться напряжению на обкладках, разделенном на сопротивление нагрузки.

Как только в цепи пойдет ток, конденсатор начнет разряжаться. По мере потери заряда,
напряжение начнет падать. Следовательно, ток тоже упадет. По мере понижения значений
напряжения и тока, будет снижаться их скорость падения.

Время зарядки и разрядки конденсатора зависит от двух параметров – емкости конденсатора C и общего сопротивления в цепи R.
Чем больше емкость конденсатора, тем большее количество заряда должно пройти по цепи, и тем больше
времени потребует процесс зарядки/разрядки ( ток определяется как количество заряда, прошедшего
по проводнику за единицу времени). Чем больше сопротивление R, тем меньше ток. Соответственно, больше времени потребуется на зарядку.

Продукт RC (сопротивление, умноженное на емкость) формирует временную константу τ (тау).
За один τ конденсатор заряжается или разряжается на 63%. За пять τ
конденсатор заряжается или разряжается полностью.

Для наглядности подставим значения: конденсатор емкостью в 20 микрофарад, сопротивление в 1 килоом и источник питания в 10В.
Процесс заряда будет выглядеть следующим образом:

Упражнения

Упражнение №1

Пластины плоского конденсатора подсоединяют к источнику напряжения в $220 \space В$. Емкость конденсатора равна $1.5 \cdot 10^{-4} \space мкФ$. Чему будет равен заряд конденсатора?

Дано:$C = 1.5 \cdot 10^{-4} \space мкФ$$U = 220 \space В$

СИ:$С = 1.5 \cdot 10^{-10} \space Ф$

$q — ?$

Посмотреть решение и ответ

Скрыть

Решение:

Формула для расчета электроемкости конденсатора:$C = \frac{q}{U}$.

Выразим отсюда заряд конденсатора и рассчитаем его:$q = CU$,$q = 1.5 \cdot 10^{-10} \space Ф \cdot 220 \space В = 33 \cdot 10^{-9} \space Кл$.

Ответ: $q = 33 \cdot 10^{-9} \space Кл$.

Упражнение №2

Заряд плоского конденсатора равен $2.7 \cdot 10^{-2} \space Кл$, его емкость составляет $0.01 \space мкФ$. Найдите напряжение между обкладками конденсатора.

Дано:$C = 0.01 \space мкФ$$q = 2.7 \cdot 10^{-2} \space Кл$

СИ:$C = 10^{-8} \space Ф$

$U — ?$

Показать решение и ответ

Скрыть

Решение:

Формула для расчета электроемкости конденсатора:$C = \frac{q}{U}$.

Выразим отсюда напряжение между обкладками конденсатора и рассчитаем его:$U = \frac{q}{C}$,$U = \frac{2.7 \cdot 10^{-2} \space Кл}{10^{-8} \space Ф} = 2.7 \cdot 10^6 \space В$.

Ответ: $U = 2.7 \cdot 10^6 \space В$.

Конденсаторы переменной емкости

Как и резисторы, конденсаторы бывают постоянного и переменного типа. Переменные конденсаторы — это конденсаторы, емкость которых можно изменять механически или электронно. Такие конденсаторы обычно используются в резонансных цепях (LC-цепях) для радио и согласования импеданса в антеннах. Эти конденсаторы обычно называют настроечными.

Существует еще один тип переменных конденсаторов, называемый подстроечным конденсатором. Они закреплены на печатных платах и ​​используются для калибровки оборудования. Это неполяризованные конденсаторы очень маленького размера. Как правило, они недоступны для использования постоянным покупателем. Емкость переменных конденсаторов очень мала, обычно порядка нескольких пикофарад (обычно менее 500 пФ).

Механические переменные конденсаторы состоят из набора полукруглых металлических пластин, закрепленных на оси ротора. Ротор размещается между металлическими пластинами статора. Общее значение емкости (C) для этого типа конденсаторов определяется в соответствии с положением подвижных металлических пластин по отношению к неподвижным металлическим пластинам. Когда ось поворачивается, область перекрытия между пластинами статора и пластинами ротора будет изменяться, и емкость соответственно тоже.

Когда два набора металлических пластин полностью соединены вместе, значение емкости обычно находится на максимальном значении. Подстроечные конденсаторы высокого напряжения имеют большие воздушные зазоры или промежутки между пластинами с относительно большими пробивными напряжениями порядка киловольт.

В механических переменных конденсаторах в качестве диэлектрика обычно используется воздух или фольгированный пластик. На сегодняшний день, использование вакуумных переменных конденсаторов увеличивается, поскольку они обеспечивают лучший диапазон рабочего напряжения и более высокую способность выдерживать ток. Емкость конденсаторов с механической настройкой можно изменять с помощью винта в верхней части конденсатора.

В случае конденсаторов переменной емкости с электронным управлением используется диод с обратным смещением, в котором толщина обедненного слоя будет изменяться в зависимости от приложенного постоянного напряжения. Такие диоды называются диодами переменной емкости или просто варикапами или варакторами.

Номинальное напряжение

Второй по значимости характеристикой после емкости является максимальное номинальное напряжение конденсатора. Данный параметр обозначает максимальное напряжение, которое может выдержать конденсатор. Превышение этого значения приводит к «пробиванию» изолятора между пластинами и короткому замыканию. Номинальное напряжение зависит от материала изолятора и его толщины (расстояния между обкладками).

Следует отметить, что при работе с переменным напряжением нужно учитывать именно пиковое значение (наибольшее мгновенное значение напряжения за период). Например, если эффективное напряжение источника питания будет 50В, то его пиковое значение будет свыше 70В. Соответственно необходимо использовать конденсатор с номинальным напряжением более 70В. Однако на практике, рекомендуется использовать конденсатор с номинальным напряжением не менее в два раза превышающим максимально возможное напряжение, которое будет к нему приложено.

Таблица содержания драгметалла в граммах для конденсаторов ЭТО

Золото, МПГ — металлы платиновой группы (рутений, родий, палладий, осмий, иридий, платина) — отсутствуют. По другим данным содержит МПГ в малых количествах — платина 0,4 гр — 0,7 гр.

Стоит учесть, после переработки удаётся получить не весь драгметалл указанный в паспорте. По этой причине приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают конденсатор по текущей курсовой стоимости металла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой драгметалла на мировых торговых биржах.

Содержание тантала

Помимо серебра, в конденсаторе содержится ценный тантал. Содержится он в пластинке и чашке конденсатора. Приводят примеры, что в 25 граммовом конденсаторе 8 гр тантала.

Ориентировочные колебания цены покупки:25 — 30 руб за 1 гр серебра5 — 10 руб за 1 гр

• Примечания относительно цен на серебро.
  • 30 рублей за грамм это исторически средние значения для серебра, если вернётся к пиковому, то будет стоить 60 руб.
  • Тантал имеет колебания от 45 до 300 долларов за кг. Можно считать 100 — 200 долларов некоторым средним коридором. 5 рублей за грамм это ближе к минимуму.

Целесообразно такие конденсаторы сдавать на лом после выработки ресурса, как изделия они стоят существенно дороже.

Стоимость конденсатора как изделия

Цены в основном распределены от 40 — 4000 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя и года выпуска.

• Цены например, за 1 шт:
  • ЭТО-1 90В 10 мкФ 10% — 47 руб
  • ЭТО-1 25в 30 мкФ 10% (1992г) — 215 руб
  • ЭТО-3А 400В 2 мкФ 10% — 292 руб
  • ЭТО-2 70В 100 мкФ 10% (1972г) — 575 руб
  • ЭТО-4 250В 30 мкФ (1990г) — 1050 руб
  • ЭТО-1 15В 50 мкФ 10% (1974г) — 1080 руб
  • ЭТО-3 400В 2мкФ 10% (1967г) — 1830 руб
  • ЭТО-2 70В 150 мкф 20% — 2740 руб
  • ЭТО-4 150В 50 мкф — 4100 руб

Основные параметры конденсатора

Основными параметрами являются емкость и рабочее напряжение. Кроме
того, свойства конденсаторов характеризуются рядом паразитных
параметров.

Номинальная емкость и допустимое отклонение от номинала . Номинальные значения емкости высокочастотных конденсаторов так же как и номинальные значения сопротивлений стандартизированы и определяются рядами Е6, Е12, Е24 и т.д. Номинальные значения емкости электролитических конденсаторов определяются рядом: 0,5; 1; 2; 5; 10; 20; 30;50; 100; 200; 300; 500; 1000; 2000:5000 мкф.

Номинальные значения емкости бумажных пленочных конденсаторов определяются рядом: 0,5; 0,25; 0,5; 1; 2; 4; 6; 8; 20; 20; 40; 60; 80; 100; 200;400; 600; 800; 1000 мкф.

По отклонению от номинала конденсаторы разделяются на классы (табл. 2).

Таблица 2

Класс	0,01	0,02	0,05	00	I	II	III	IV	V	VI
Допуск, %	±0,1	±0,2	±0,5	±1	±2	±5	±10	±20	-10 +20	-20 +30	-20 +50

Конденсаторы I, II, и III классов точности являются конденсаторами широкого применения и соответствуют рядам Е24, Е12 и Е6.

В зависимости от назначения в РЭА применяют конденсаторы различных
классов точности. Блокировочные и разделительные конденсаторы обычно
выбирают по II и III классам точности, контурные конденсаторы обычно
имеют 1,0 или 00 классы точности, а фильтровые — IV, V и VI классы
точности.

Электрическая прочность конденсаторов характеризуется
величиной напряжения пробоя и зависит в основном от изоляционных
свойств диэлектрика. Все конденсаторы в процессе изготовления
подвергаются воздействию испытательного напряжения в течении 2 — 5 с. В
технической документации указывается номинальное напряжение, т.е. такое
максимальное напряжение, при котором конденсатор может работать
длительное время при соблюдении условий, указанных в технической
документации. Для повышения надежности РЭА конденсаторы используют при
напряжении, которое меньше номинального.

Стабильность емкости определяется ее изменением под
воздействием внешних факторов. Наибольшее влияние на величину емкости
оказывает температура. Ее влияние оценивается температурным
коэффициентом емкости (ТКЕ):

Изменение емкости обусловлено изменением диэлектрической
проницаемости диэлектрика, изменением линейных размеров обкладок
конденсатора и
диэлектрика.

В основном же изменение емкости вызывается изменением диэлектрической проницаемости.

У высокочастотных конденсаторов величина ТКЕ не зависит от
температуры и указывается на корпусе конденсатора путем окраски корпуса в
определенный цвет и нанесения цветной метки.

У низкочастотных конденсаторов температурная зависимость емкости
носит нелинейный характер. Температурная стабильность этих конденсаторов
оценивается величиной предельного отклонения емкости при крайних
значениях температуры. Низкочастотные конденсаторы разделены на три
группы по величине температурной нестабильности: Н20 — ±20%; НЗО — ±30%; Н90 — (+50 -90)%.

Стабильность конденсаторов во времени характеризуется коэффициентом старения

Потери энергии в конденсаторах обусловлены электропроводностью и поляризацией диэлектрика и характеризуются тангенсом угла диэлектрических потерь . Конденсаторы с керамическим диэлектриком имеют > 10-4, конденсаторы со слюдяным диэлектриком — 10-4, с бумажным — 0,01-0,02, с оксидным-0,1-1,0.

Относительная диэлектрическая проницаемость

Не менее значимым фактором, влияющим на емкость конденсатора, является такое свойство материала между
обкладками как относительная диэлектрическая проницаемость ɛ. Это безразмерная физическая величина,
которая показывает во сколько раз сила взаимодействия двух свободных зарядов в диэлектрике меньше, чем в вакууме.

Материалы с более высокой диэлектрической проницаемостью позволяют обеспечить большую емкость.
Объясняется это эффектом поляризации – смещением электронов атомов диэлектрика в сторону положительно заряженной пластины конденсатора.

Поляризация создает внутренне электрическое поле диэлектрика, которое ослабляет общую разность потенциала
(напряжения) конденсатора. Напряжение U препятствует притоку заряда Q на конденсатор. Следовательно,
понижение напряжения способствует размещению на конденсаторе большего количества электрического заряда.

Ниже приведены примеры значений диэлектрической проницаемости для некоторых изоляционных материалов, используемых в конденсаторах.

Воздух – 1.0005

Бумага – от 2.5 до 3.5

Стекло – от 3 до 10

Слюда – от 5 до 7

Порошки оксидов металлов – от 6 до 20

Электролитический конденсатор

Следующий распространенный тип конденсаторов –это полярные электролитические конденсаторы, его изображение на электрической схеме выглядит так-

Электролитический конденсатор так же можно назвать постоянным конденсатором, потому, что их емкость не меняется.

Но электролитические конденсаторы имеют очень важно отличие. Знак (+)  возле одного из электродов конденсатора говорит о том, что это полярный конденсатор и при подключении его в цепь нужно соблюдать полярность

Плюсовой вывод конденсатор подключается к плюсу источника питания, а минусовой (который без плюсика) соответственно к отрицательному. На корпусе современных конденсаторов наносят обозначение минусового электрода, а вот плюсовой, не обозначают никак.

Не соблюдение этого правила может привести к выходу конденсатора из строя. И даже взрыву, сопровождающемуся разлетом бумаги фольги и нехорошим запахом (от конденсатора конечно…). Электролитические конденсаторы могут иметь очень большую емкость и соответственно накапливать, довольно большой потенциал

Поэтому электролитические конденсаторы даже после отключения питания таят в себе опасность, и при неосторожном обращении ты можешь получить сильный удар электрического тока. Поэтому после снятия напряжения для безопасной работы с электрическим устройством (ремонте электроники, настройке, и т.д.) электролитический конденсатор необходимо разрядить

Для этого нужно замкнуть накоротко его электроды, (делать это нужно специальным разрядником). Особенно это правило касается конденсаторов большой емкости, которые установлены на блоках питания, где есть высокое напряжение.

Зарядка конденсатора и его способность накапливать заряды

Теперь разберемся, каким же образом мы можем накапливать заряды с помощью конденсатора.

Рассмотрим простой опыт. Возьмем конденсатор, состоящий из двух металлических пластин, расположенных параллельно друг другу, и заряженный аккумулятор.

Две обкладки конденсатора подключим к разным полюсам аккумулятора. На обкладках начнут образовываться электрические заряды (рисунок 3). Они будут равны друг другу, но иметь противоположные знаки.

Рисунок 3. Зарядка конденсатора от аккумулятора

Эти заряды образуют электрическое поле конденсатора. Оно будет сосредоточено между обкладками.

Отключим аккумулятор от конденсатора. Что мы увидим? Заряды, образованные на обкладках, никуда не деваются. Они сохраняются, как и электрическое поле между пластин. Конденсатор заряжен.

Если мы соединим проводником обкладки конденсатора, то увидим, что по нему некоторое время будет течь ток. Значит, заряженный конденсатор является источником тока в электрической цепи.

{"questions":,"answer":}}}]}

Переключатели, тумблера, кнопки

Переключатели, содержащие драгметаллы.

• ПГ2, ПГ5, ПГ7, ПР1, ПР2, ПМ2-1, ПкП2-1, ПКН4-1, П2КнТА, ПК1С, ПК1Э, ПК2С, П1Т3-1В, П1Т4-1В, П1М9-1В, П1М11-1, П1М12-1, ПТ 2-40, ПТ 3-40В, ПТ 33; 55, ПКн-2,4-1В, ПМ2-1В, ПКн-4-1В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ9-1, ПТ11-1, ПТ13-1, ПТ23-1, ПТ25-1, ПТ27-1, МП-12, П1Т-1-1, П2Т-1-1В, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, ОСП2Т-1,2,7, ПКн-8-1В, ПКн-8-2В, ПКн-8-3В, ПКн-8-4В, ПКн-19-1В, ПКн-105-1В, ПКн-107-8В, ПКн-115-1В, ПКн-125, ПКн-150-1, П2Кн-1В,3В и П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2КнТ3В,Т4В, П2КнТ1,3,4В, П3ПН-20, ПП6, ПП8, ПП9, ПП11, ППК-2-20, ТВ1-2, ТВ1-4, ВБТ, ВДМ, ШИВ-25/4, ШИВ-50/4.
• Перечисленные переключатели и кнопки подходят до определённого месяца и года выпуска. Определённые серии переключателей изготавливались с белыми и жёлтыми выводами, подходят только с жёлтыми выводами. С белыми выводами — необходим анализ.
• Переключатели серий МТ, определённых серий МП и подобные в целом виде не покупаем, необходимо разбирать на посеребренные детали.
• По другим переключателям необходим анализ.

Простейший конденсатор и его устройство

Устройство простейшего конденсатора представлено на рисунке 1. Он состоит из двух одинаковых металлический пластин. Эти пластины называются обкладками конденсатора.

Рисунок 1. Устройство простейшего конденсатора

Обкладки расположены на небольшом расстоянии друг от друга. Этот промежуток между ними обязательно должен быть заполнен слоем диэлектрика. В нашем случае таким диэлектриком является обычный воздух.

Такой конденсатор называется плоским (по форме обкладок).

Конденсатор имеет свой условный знак для обозначения на схеме электрической цепи (рисунок 2).

Рисунок 2. Условный знак для обозначения конденсатора на схеме электрической цепи

{"questions":,"answer":}}}]}

Виды конденсаторов

Бумажные и металлобумажные конденсаторы

У бумажного конденсатора диэлектриком, разделяющим фольгированные обкладки, является специальная конденсаторная бумага. В электронике бумажные конденсаторы могут применяться как в цепях низкой частоты, так и в высокочастотных цепях.

Хорошим качеством электрической изоляции и повышенной удельной емкостью обладают герметичные металлобумажные конденсаторы, у которых вместо фольги (как в бумажных конденсаторах) используется вакуумное напыление металла на бумажный диэлектрик.

Бумажный конденсатор не имеет большую механическую прочность, поэтому его начинку помещают в металлический корпус, служащий механической основой его конструкции.

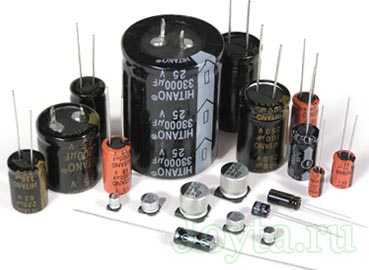

Электролитические конденсаторы

В электролитических конденсаторах, в отличии от бумажных, диэлектриком является тонкий слой оксида металла, образованный электрохимическим способом на положительной обложке из того же металла.

Вторую обложку представляет собой жидкий или сухой электролит. Материалом, создающим металлический электрод в электролитическом конденсаторе, может быть, в частности, алюминий и тантал. Традиционно, на техническом жаргоне «электролитом» называют алюминиевые конденсаторы с жидким электролитом.

Но, на самом деле, к электролитическим также относятся и танталовые конденсаторы с твердым электролитом (реже встречаются с жидким электролитом). Почти все электролитические конденсаторы поляризованы, и поэтому они могут работать только в цепях с постоянным напряжением с соблюдением полярности.

В случае инверсии полярности, может произойти необратимая химическая реакция внутри конденсатора, ведущая к разрушению конденсатора, вплоть до его взрыва по причине выделяемого внутри него газа.

К электролитическим конденсаторам так же относится, так называемые, суперконденсаторы (ионисторы) обладающие электроемкостью, доходящей порой до нескольких тысяч Фарад.

Алюминиевые электролитические конденсаторы

В качестве положительного электрода используется алюминий. Диэлектрик представляет собой тонкий слой триоксида алюминия (Al₂O₃),

Свойства:

• работают корректно только на малых частотах;
• имеют большую емкость.

Характеризуются высоким соотношением емкости к размеру: электролитические конденсаторы обычно имеют большие размеры, но конденсаторы другого типа, одинаковой емкости и напряжением пробоя были бы гораздо больше по размеру.

Характеризуются высокими токами утечки, имеют умеренно низкое сопротивление и индуктивность.

Танталовые электролитические конденсаторы

Это вид электролитического конденсатора, в котором металлический электрод выполнен из тантала, а диэлектрический слой образован из пентаоксида тантала (Ta₂O₅).

Свойства:

• высокая устойчивость к внешнему воздействию;
• компактный размер: для небольших (от нескольких сотен микрофарад), размер сопоставим или меньше, чем у алюминиевых конденсаторов с таким же максимальным напряжением пробоя;
• меньший ток утечки по сравнению с алюминиевыми конденсаторами.

Полимерные конденсаторы

В отличие от обычных электролитических конденсаторов, современные твердотельные конденсаторы вместо оксидной пленки, используемой в качестве разделителя обкладок, имеют диэлектрик из полимера. Такой вид конденсатора не подвержен раздуванию и утечке заряда.

Физические свойства полимера способствуют тому, что такие конденсаторы отличаются большим импульсным током, низким эквивалентным сопротивлением и стабильным температурным коэффициентом даже при низких температурах.

Полимерные конденсаторы могут заменять электролитические или танталовые конденсаторы во многих схемах, например, в фильтрах для импульсных блоков питания, или в преобразователях DC-DC.
