Содержание драгоценных металлов в у3-01

Содержание драгоценных металлов

Осциллограф омл 3м содержание драгметаллов:

Конденсаторы: Конденсаторы К10-7В – 9,1 г Конденсаторы КТ – 0,7 г

Транзисторы: Транзистор КТ203 желтые – 5 шт Транзистор КТ814 – 14 шт Транзистор КТ315 – 33 шт Транзистор КТ3102 – 3 шт

Микросхемы: Микросхемы 155 серия черный пластик 8 выводов – 4 шт

Металлы: Алюминий – 0,3 кг Медь – 0,11 кг Платы – 0,25 кг Провода – 0,05 кг Посеребренка – 15 г (переключатели П2к)

Портативный осциллограф ОМЛ-2М изначально был предназначен в основном для начинающих радиолюбителей. Но его характеристики во многом не уступают вполне профессиональным осциллографам и позволяют выполнять практически все измерения

Технические характеристики осциллографа ОМЛ-2М

Длительность исследуемого импульса: от 0,1 мкс до 0,1 с, размах от 10 мВ до 300 В; Диапазон частот наблюдаемых периодических сигналов: от 3 Гц до 5 МГц; Амплитуда исследуемых сигналов: от 10 мВ до 150 В; Измеряемые временны́е интервалы: от 0,4 мкс до 0,2 с; Погрешность измерения амплитуд импульсных сигналов в диапазоне их изменения от 20 мВ до 150 В — не более 15 %. Погрешность измерения временны́х интервалов в диапазоне от 0,4 мкс до 0,2 с при величине изображения по горизонтали от 4 до 6 делений — не более 15 %. Питание от сети переменного тока напряжением 220 В ± 10 %, 50 Гц; Потребляемая мощность: 30 Вт. Максимальная продолжительность непрерывной работы: 8 часов.

Ценные радиодетали в осциллографе ОМЛ-2М

Конденсаторы: Конденсаторы К10-7В — 9,1 г Конденсаторы КТ — 0,7 г

Транзисторы: Транзистор КТ203 желтые — 5 шт Транзистор КТ814 — 14 шт Транзистор КТ315 — 33 шт Транзистор КТ3102 — 3 шт

Микросхемы: Микросхемы 155 серия черный пластик 8 выводов — 4 шт

Металлы: Алюминий — 0,3 кг Медь — 0,11 кг Платы — 0,25 кг Провода — 0,05 кг Посеребренка — 15 г (переключатели П2к)

Содержание драгоценных металлов в осциллографе ОМЛ-2М

Золото: 0,15 грамм.Серебро: 1,21 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: из паспорта

Практически все советские радиодетали содержали в себе драгметаллы. Причем, как отмечают эксперты, в больших количествах. Если золото можно было встретить лишь в транзисторах и микросхемах, то есть в активных радиодеталях, то в контрольно-измерительных приборах использовалось часто золото.

Драгметаллы и в советское время ценились очень серьезно, поэтому нельзя говорить о том, что советские инженеры не понимались всей ценности золота и серебра, но активно их использовали при изготовлении радиодеталей и приборов различного назначения. Но для чего нужно было использовать драгметаллы при производстве осциллографов? И какие модели этих контрольно-измерительных приборов имеют наибольшее количество драгметаллов?

Способы маркировки емкости конденсатора

На деталях советского производства, чаще всего имеющих довольно большую площадь поверхности, наносились числовые значения емкости, ее единица измерения и номинальное напряжение в вольтах. Например, 23 пФ, то есть 23 пикофарада.

Расшифровка маркировки обозначений современных керамических конденсаторов отечественного и зарубежного производства – мероприятие более сложное. Возможны следующие варианты.

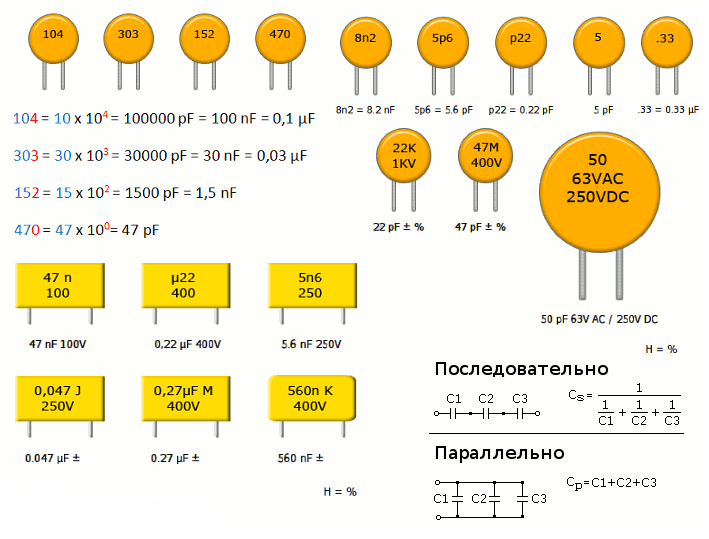

Три цифры

Если в маркировке присутствуют три цифры, то первые две обозначают величину емкости, последняя – множитель нуля. Если последняя цифра находится в диапазоне 0-6, то к числу, состоящему из первых двух цифр, добавляют нули в указанном количестве. Если последняя цифра – 8, то число из первых двух цифр умножают на 0,01, если 9, то – на 0,1. После определения числового значения емкости необходимо установить единицу измерения. Емкость мелких деталей обычно измеряется в пикофарадах. После числового значения может стоять буква, указывающая на единицу измерения: p – пикофарад, µ – микрофарад, n – нанофарад.

Пример 353p = 35 х 103 пФ.

Четырьмя цифрами

Этот вариант похож на описанный выше. Только значащая часть содержит три цифры, а четвертая – это показатель степени для 10. Единица измерения – обычно пикофарады.

Буквенно-цифровая маркировка

При таком способе обозначения емкости буква указывает на место, где должна находиться запятая. Буква R применяется для маркировки емкости в микрофарадах. Если перед буквой R стоит 0, то единица измерения – пикофарад. Например, 0R4 = 4 пФ, R47 = 0,45 мкФ.

Функции десятичной точки может выполнять буква, указывающая на единицу измерения. Например, емкость, равная 0,43 мкФ, на конденсаторах импортного производства обозначается как m43 или µ43. В русском варианте в качестве десятичной точки применяют буквы «п» – пикофарады, «н» – нанофарады, «м» – микрофарады.

В некоторых случаях на корпус конденсаторов наносятся допуски для номинального значения емкости. На деталях большой площади они указаны числами, обозначающими процент допуска. На маленькие конденсаторы допуски обычно нанесены в закодированном виде.

Таблица буквенного кодирования допусков

Буквенное обозначение	Допуск, %	Буквенное обозначение	Допуск, %
B	+/- 0,1	M	+/- 20
C	+/- 0,25	N	+/- 30
D	+/- 0,5	Q	-10…+30
F	+/- 1	T	-10…+50
G	+/- 0,2	Y	-10…+100
J	+/- 0,5	S	-20…+50
K	+/- 10	Z	-20…+80

Цветовая маркировка керамических конденсаторов

Цветовая маркировка часто используется для конденсаторов с малой площадью поверхности. Цветные полосы наносятся сверху вниз или слева направо. Номинальная емкость обычно указывается 3-5 цветными полосками, две первые из них обозначают определенную цифру. Черный – 0, коричневый – 1, красный – 2, оранжевый – 3, желтый – 4, зеленый – 5, голубой – 6, фиолетовый – 7, серый – 8, белый – 9.

Число, которое составляется из цифр, закодированных в двух первых полосках, умножается на множитель, зашифрованный в третьей полоске. Оранжевая полоса означает 103, желтый – 104, зеленый – 105.

В маркировке может присутствовать четвертая полоса, цвет которой соответствует допустимым отклонениям от номинальной емкости. Белый цвет означает, что допустимы отклонения 10 % в обе стороны, а черный – 20 % в обе стороны. Пятая полоска характеризует номинал напряжения. Красный – 250 В, желтый – 400 В.

Лампы генераторные серий ГИ, ГМИ, ГС, ГУ

Лампы, содержащие драгметаллы.

• ГС-23Б, ГС-36Б, ГИ-19Б, ГМИ-2Б, ГМИ-4Б, ГМИ-5, ГМИ-6, ГМИ-6-1, ГМИ-7, ГМИ-7-1, ГМИ-10, ГМИ-11, ГМИ-14Б, ГМИ-19Б, ГМИ-21-1, ГМИ-24Б, ГМИ-26Б, ГМИ-27А, ГМИ-27Б, ГМИ-32Б, ГМИ-32Б1, ГМИ-38, ГМИ-42Б, ГМИ-83В, ГМИ-89, ГМИ-90
• ГУ-19-1, ГУ-29, ГУ-34Б, ГУ-34Б1, ГУ-43А, ГУ-43Б, ГУ-50, ГУ-70Б, ГУ-71, ГУ-72, ГУ-73Б, ГУ-73П, ГУ-74Б, ГУ-78Б, ГУ-84Б
• ГКД1-600/5, ТГИ1-2500/50, ТГИ1-2000/35, ЛИ-604 К-1, ЛИ-705, ЛИ-702-1, ЛИ-703, 5МГЦ резонатор, Кварц К3, Разрядник РР-7, Клистрон К-12, Клистрон К-351, Клистрон К-352
• Генераторные лампы покупаем до 01.1991 года выпуска. На цену ламп влияет наличие знака «ромб» и ряд других факторов.
• Радиолампы от телевизоров СССР без упаковки и б/у радиолампы не покупаем. Более подробно на странице «Лампы».

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.

Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

• первые две цифры обозначают первые две цифры емкости;
• третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
• такие конденсаторы всегда измеряются в пикофарадах.

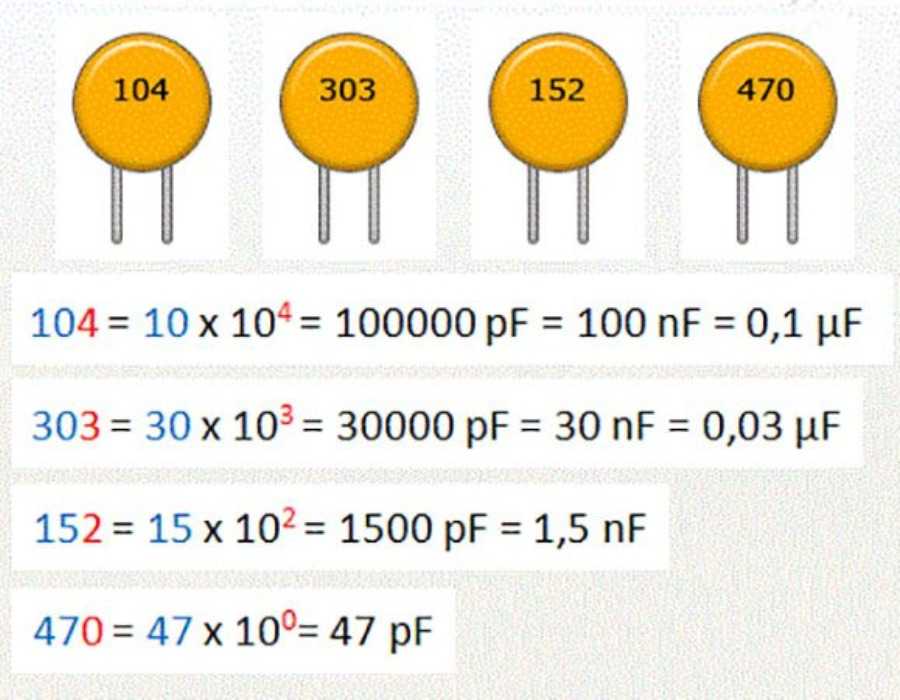

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка.55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.

• Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
  • первые два цвета означают емкость в пикофарадах;
  • третий цвет показывает количество нулей, которые необходимо дописать;
  • четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.

Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

Конденсаторы

Конденсаторы, содержащие драгметаллы:

• Конденсаторы керамические монолитные следующих серий: КМ3, КМ4, КМ5, + КМ6, К10-17, К10-26, К10-48.
• Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
• Конденсаторы КМ5 группы Н30 зелёного цвета- это конденсаторы, на которых чётко написано “Н30”.
• Советские бескорпусные конденсаторы покупаем всех размеров, импорт не подмешивать, сразу видно.
• Импортные бескорпусные конденсаторы в настоящее время не принимаем.
• Конденсаторы импортные, определённых марок (смотрите в фотокаталоге).
• Конденсаторы танталовые следующих серий: К52-9, ЭТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
• Конденсаторы К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73п-2, К73-3, К73-9, К78-2 и подобные не подходят, такие не покупаем.
• Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
• Ёмкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ, микромодули, ГИС.

Цветовая кодировка электролитических конденсаторов.

Пятая полоска — номинальное рабочее напряжение. Красный цвет — 250 Вольт, желтый — 400. черный — ± 20%. белый — ± 10 %; Допустим, что цвет третьей полоски нашего конденсатора — желтый. Умножаем 14 на 10000, получаем емкость в пикофарадах -140000, иначе, 140 нанофарад или 0,14 микрофарад. Четвертая полоска обозначает допустимые отклонения от номинала емкости(точность), в процентах: зеленый — 100000. желтый — 10000; оранжевый — 1000; В третьей полоске цвета имеют следующие значение:

Таким образом, если например, первая полоска коричневая а вторая желтая, то это соответствует числу -14. Но это число не будет величиной номинальной емкости конденсатора, его еще необходимо умножить на множитель, закодированный третьей полоской. белый — 9. серый — 8; фиолетовый — 7; голубой — 6; зеленый — 5; желтый — 4; оранжевый — 3; красный — 2; коричневый — 1; черный — цифра 0; Каждому цвету, в первых двух полосках, соответствует своя цифра: Как правило, номинал емкости оказывается закодирован первыми тремя полосками.

На корпусе конденсатора, слева — направо, или сверху — вниз наносятся цветные полоски.

Параметры конденсаторов

Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад

Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений

Таблица значений фарад

Кодовая маркировка электролитических конденсаторов для поверхностного монтажа

Для конденсаторов таких фирм как «Panasonic», «Hitachi» и др. маркировка осуществляется 3-мя основными способами:

1. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости  можно посмотреть в таблице ниже:

Код Емкость Напряжение

А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

2. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

3. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение.

Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
