Маркировка советских резисторов
Первым делом давайте разберемся с советскими резисторами.
Хоть ты что делай, а от советской электроники не убежишь. Поэтому, немного теории вам не повредит.
Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0.5 Ватт, 0.25 Ватт, 0.125 Ватт. На резисторах мощностью 1 и 2 Ватта пишут МЛТ-1 и МЛТ-2 соответственно.
МЛТ – это разновидность самых распространенных советских резисторов, от сокращенных названий Металлопленочный, Лакированный, Теплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.
Единицы измерения в МЛТэшках – Омы – обозначают как R или E. Килоомы – буковкой “К”, Мегаомы буковкой “М”. Здесь все просто. Например, 33Е (33 Ома); 33R (33 Ома); 47К (47 кОм); 510К (510 кОм); 1.0М (1 МОм). Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно 470 Ом, M56 – 560 Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. 4K3 = 4.3 Килоом, 1М2 – 1.2 Мегаома.
Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. 1К0 или словами ” один ка ноль”. Значит, его сопротивление должно быть 1,0 Килоом.
Давайте убедимся, так ли это на самом деле?
Ну да, все сходится с небольшой погрешностью.
Универсальная таблица цветов
Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.
При создании подобной таблицы выделяют следующие поля:
- Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
- В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
- Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
- Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.
Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.
Примеры
Пример 1:
Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.
Согласно данным из таблицы, проводим следующую расшифровку:
- Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
- Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
- Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
- Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.
Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.
Пример 2:
Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.
При расшифровке отмечаем следующее:
1 кольцо, красное – число «2».
2 кольцо, синее – число «6».
3 кольцо, фиолетовое – число «7».
Все числа выбираем из таблицы. При их сочетании получаем число «267».
4 кольцо имеет зеленый цвет
В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105. Проводим расчет: 267*105=2,67 МОм.
5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.
Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.
Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.
Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.
На примере приведенного номинала проведем расшифровку:
- Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
- Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.
Существуют специальные таблицы с отображение номинальных рядов.
Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:
- Ряд Е6 имеет отклонение в обе стороны 20%.
- Ряд Е 12 имеет допустимое отклонение 10%.
- Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.
Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.
Для чего нужна?
Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.
Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.
Цветовая схема маркировки имеет следующие особенности:
- Легко читаемая.
- Проще наносится.
- Может передать всю необходимую информацию о номиналах.
- Со временем информация не стирается.
При этом, можно отметить основное различие в данной маркировке:
- При точности 20% используется маркировка, содержащая 3 полоски.
- Если точность составляет 10% или 5%, то наносится 4 полоски.
- Более точные варианты исполнения имеют 5 или 6 полосок.
Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.
Как рассчитать мощность резистора в схеме
Чтобы рассчитать мощность резисторов в схеме, кроме сопротивления (R) необходимо знать силу тока (I). На основании этих данных можно рассчитать мощность. Формула обычная: P = I² * R. Квадрат силы тока умножить на сопротивление. Силу тока подставляем в Амперах, сопротивление — в Омах.
Схема последовательного соединения резисторов
Для примера рассмотрим схему на рисунке выше. Последовательное соединение сопротивлений характерно тем, что через каждый отдельный резистор цепи протекает одинаковый ток. Значит мощность сопротивлений будет одинаковой. Последовательно соединенные сопротивления просто суммируется: 200 Ом + 100 Ом + 51 Ом + 39 Ом = 390 Ом. Ток рассчитаем по формуле: I = U/R. Подставляем данные: I = 100 В / 390 Ом = 0,256 А.
По расчетным данным определяем суммарную мощность сопротивлений: P = 0,256² * 390 Ом = 25,549 Вт. Аналогично рассчитывается мощность каждого из резисторов. Например, рассчитаем мощность резистора R2 на схеме. Ток мы знаем, его номинал тоже. Получаем: 0,256А² * 100 Ом = 6,55 Вт. То есть, мощность этого резистора должна быть не ниже 7 Вт. Брать с более низкой мощностью точно не стоит — быстро перегорит. Если позволяет конструктив прибора, то можно поставить резистор большей мощности, например, на 10 Вт.
Есть резисторы серии МЛТ, в которых мощность рассеивания тепла указана сразу после названия серии без каких-либо букв. В данном случае — МЛТ-2 означает, что мощность этого экземпляра 2 Вт, а номинал 6,8 кОм.
При параллельном подключении расчет аналогичен. Нужно только правильно рассчитать ток, но это тема другой статьи. А формула расчета мощности резистора от типа соединения не зависит.
Резистор МЛТ-0, 5, МЛТ-1, 0
Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Содержание драгоценных металлов в резисторе: МЛТ-0, 5, МЛТ-1, 0
Золото: 0 Серебро: 0.0046 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70
В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.
Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.
Типы резисторов

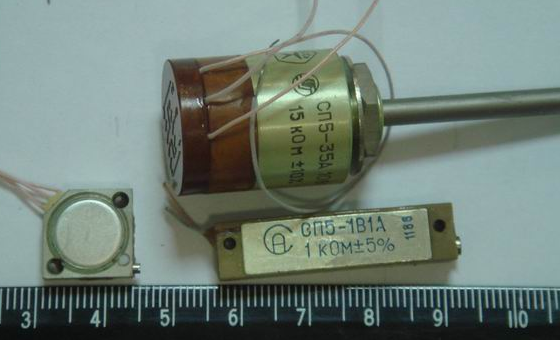

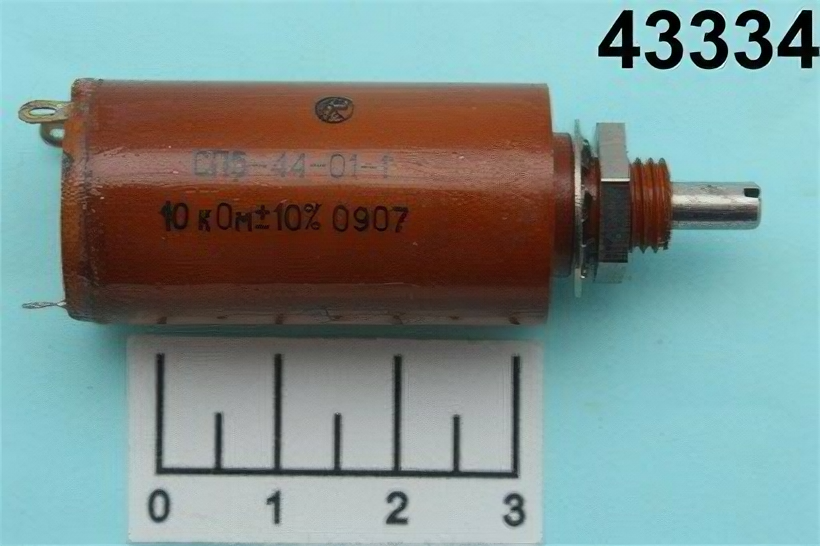

Существует три основных типа резисторов: Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов. Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.
Основные характеристики резисторов
Номинальное сопротивление (Ом, кОм, мОм). Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.) Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).
Примеры буквенно-цифрового обозначения резистора
Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом: 47 Ом – 47 R; 47 кОм – 47 K; 47 МОм – 47 M. Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например: 0,47 Ом – R 47; 0,47 кОм – K 47; 0,47 МОм – M 47. Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например: 4,7 Ом – 4R7; 4,7 кОм – 4K7; 4,7 МОм – 4M7. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.
Как определить по внешнему виду
На принципиальной схеме указана нужная мощность резистора — тут все понятно. Но как определить мощность сопротивления по внешнему виду на печатной плате? Вообще, чем больше размер корпуса, тем больше тепла он рассеивает. На достаточно крупных по размеру сопротивлениях указывается номинальное сопротивление и его мощность в ваттах.
Тут есть некоторая путаница, но не все так страшно. На отечественных сопротивлениях рядом с цифрой ставят букву В. В зарубежных ставят W. Но эти буквы есть не всегда. В импортных может стоять V или SW перед цифрой. Еще в импортных может тоже стоять буква B, а в отечественных МЛТ может не стоять ничего или буква W. Запутанная история, конечно. Но с опытом появляется хоть какая-то ясность.
Как определить мощность резистора: стоит в маркировке
А ведь есть маленькие резисторы, на которых и номинал-то с трудом помещается. В импортных он нанесен . Как у них узнать мощность рассеивания?
В старом ГОСТе была таблица соответствий размеров и мощностей. Резисторы отечественного производства по прежнему делают в соответствии с этой таблицей. Импортные, кстати, тоже, но они по размерам чуть меньше отечественных. Тем не менее их также можно идентифицировать. Если сомневаетесь, к какой группе отнести конкретный экземпляр, лучше считать что он имеет более низкую способность рассеивать тепло. Меньше шансов, что деталь скоро перегорит.
Тип резистора | Диаметр, мм | Длинна, мм | Рассеиваемая мощность, Вт |
---|---|---|---|
ВС | 2,5 | 7,0 | 0,125 |
УЛМ, ВС | 5,5 | 16,5 | 0,25 |
ВС | 5,5 | 26,5 | 0,5 |
7,6 | 30,5 | 1 | |
9,8 | 48,5 | 2 | |
25 | 75 | 5 | |
30 | 120 | 10 | |
КИМ | 1,8 | 3,8 | 0,05 |
2,5 | 8 | 0,125 | |
МЛТ | 2 | 6 | 0,125 |
3 | 7 | 0,125 | |
4,2 | 10,8 | 0,5 | |
6,6 | 13 | 1 | |
8,6 | 18,5 | 2 |
С размерами сопротивлений и их мощностью вроде понятно. Не все так однозначно. Есть резисторы большого размера с малой рассеивающей способностью и наоборот. Но в таких случаях, проставляют этот параметр в маркировке.
Мощность SMD-резисторов
SMD-компоненты предназначены для поверхностного монтажа и имеют миниатюрные размеры. Мощность резисторов SMD определяется по размерам. Также она есть в характеристиках, но необходимо знать серию и производителя. Таблица мощности СМД резисторов содержит наиболее часто встречающиеся номиналы.
Размеры SMD-резисторов — вот по какому признаку можно определить мощность этих элементов
Код imperial | Код metrik | Длинна inch/mm | Ширина inch/mm | Высота inch/mm | Мощность, Вт |
---|---|---|---|---|---|
0201 | 0603 | 0,024/0,6 | 0,012/0,3 | 0,01/0,25 | 1/20 (0,05) |
0402 | 1005 | 0,04/1,0 | 0,02/0,5 | 0,014/0,35 | 1/16 (0,062) |
0603 | 1608 | 0,06/1,55 | 0,03/0,85 | 0,018/0,45 | 1/10 (0,10) |
0805 | 2112 | 0,08/2,0 | 0,05/1,2 | 0,018/0,45 | 1/8 (0,125) |
1206 | 3216 | 0,12/3,2 | 0,06/1,6 | 0,022/0,55 | 1/4 (0,25) |
1210 | 3225 | 0,12/3,2 | 0,10/2,5 | 0,022/0,55 | 1/2 (0,50) |
1218 | 3246 | 0,12/3,2 | 0,18/4,6 | 0,022/0,55 | 1,0 |
2010 | 5025 | 0,20/2,0 | 0,10/2,5 | 0,024/0,6 | 3/4 (0,75) |
2512 | 6332 | 0,25/6,3 | 0,12/3,2 | 0,024/0,6 | 1,0 |
В общем-то, у этого типа радиоэлементов нет другого оперативного способа определения тока, при котором они могут работать, кроме как по размерам. Можно узнать по характеристикам, но их найти не всегда просто.
Нестандартные цветовые маркировки
Помимо типовой цветовой кодировки обозначений сопротивлений, есть и нестандартные разновидности маркировки. В основном, нестандартные варианты встречаются у некоторых известных изготовителей электроники, имеющих свои подразделения по созданию и выпуску электронных элементов.
Необычные цветовые обозначения, чаще всего встречаются у Филипс и Панасоник, они кодируют элементы, произведенные на внутренних предприятиях отличной от классической, маркировкой, для которой используются специальные справочники и компьютерного типа программы.
Необычная маркировка используется для отличия, к примеру, резисторов, созданных по стандартам MIL определенной марки, от стандартов промышленного и бытового типа, указывает на огневую стойкость и многое другое.
Источники
- https://www.RadioElementy.ru/articles/tsvetovaya-markirovka-rezistorov-kak-chitat/
- http://www.radiodetector.ru/kak-markirujutsya-rezistory/
- https://poweredhouse.ru/kalkulyator-cvetovoj-markirovki-rezistorov-onlajn/
- https://www.RusElectronic.com/markirovka-rjezistorov/
- http://www.joyta.ru/7951-smd-rezistory-markirovka-smd-rezistorov-kalkulyator/
- https://onlineelektrik.ru/eoborudovanie/kondensatori/markirovka-smd-rezistorov-tablitsa-oboznachenij.html
- https://slarkenergy.ru/oborudovanie/datchiki/cvetnaya-markirovka-rezistorov.html
- http://arduino.on.kg/kalkulyator-cvetovoy-markirovki-rezistorov
- https://onlineelektrik.ru/eoborudovanie/kondensatori/tsvetovaya-markirovka-rezistorov-kak-opredelit-po-poloskam.html
Янв 25, 2021
SMD резисторы
SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.
Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.
Для чего нужна маркировка резисторов
Учитывая тот факт, что смд резисторы имеют небольшой размер, на них нельзя нанести цветовую маркировку, поэтому производителями был разработан иной способ маркировки. Как правило, обозначение smd резисторов содержат три или четыре цифры, могут присутствовать буквы.
- Цифровая маркировка резисторов необходима для того, чтобы указывать на численное значение сопротивления резистора, последняя цифра является множителем. Она же может указывать на степень, которую надо возвести 10, чтобы получить окончательный результат. Например, определить сопротивление можно таким образом: 450 = 45 х 10равно 45 Ом.
- Если маркировка имеет вид EIA-96, то это означает, что резисторы высокой точности. Этот стандарт предназначается для резисторов, которые имеют небольшое сопротивление в 1%. Такая система маркировки имеет три элемента: 2 цифры, которые указывают на код номинала, а буквы являются множителем. Цифры – это код, которое дает число сопротивления. Например, код 04 может указывать на 107 Ом.
Для удобного расчета применяется калькулятор, который поможет быстро найти величину сопротивления. Для расчета надо ввести код, который есть на компоненте и сопротивление сразу отобразиться внизу. Такой калькулятор подходит не только для стандарта. Чтобы более точно проверить сопротивление, лучше всего для расчета применять мультиметр. Какой лучше мультиметр выбрать, читайте здесь.
Какие характеристики показывает
Самой главной характеристикой деталей является величина номинального сопротивления, допуск на величину и коэффициент температуры. С любой из этих характеристик связана мощность smd резисторов и сопротивление между ним и окружающей температурой. В некоторых областях учитываются даже шумовые характеристики.
Чтобы подробно разобраться в этом вопросе, надо внимательно изучить все характеристики:
- Величина номинального сопротивления. Допуск на величину номинального сопротивления задается в процентах. Такое значение указывает на сопротивление резистора при внешних воздействиях на него.
- Температура. Как правило, естественной температурой считается +20°С и должно быть нормальное атмосферное давление. СМД резисторы выпускаются с допуском на номинальное сопротивление в пределах от ±0.05% до ±5%.
- Точность. Самыми точными резисторами можно считать те, которые высчитываются по формуле ТКС=DR/(R*DТ). DR означает изменение сопротивления при перемене температуры на величину DТ, R – номинальное значение сопротивления.
Если компоненты можно просчитать по этой формуле, то это означает, что они обладают наивысшей точностью.
Способы определения сопротивления резистора
При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:
- Самым простым методом является определение номинала по документации. Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
- Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
- Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

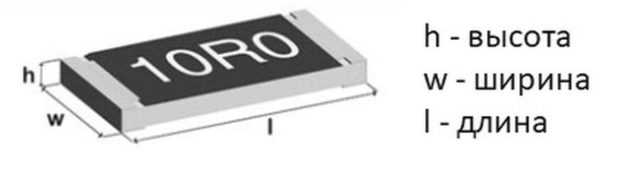

Типоразмеры SMD резисторов
В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.
Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.
Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.
Размеры SMD резисторов и их мощность
Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.
Стандартная цветовая маркировка
Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.
Рассмотрим особенности проведения стандартной цветовой маркировки:
- Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
- 4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
- 5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
- Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.
Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.
