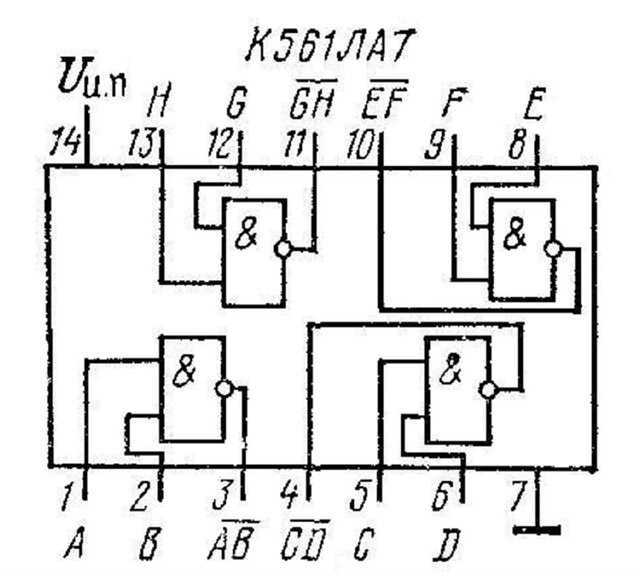

К561ЛА9

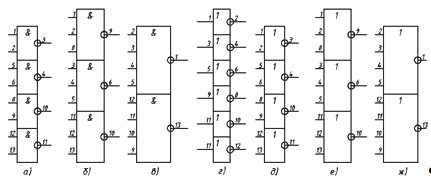

Микросхемы серии к176, к561, к564

Монтаж схемы управления

Электрическая схема состоит из микросхемы K561ЛА7, ее обвязки для регулировки, усилителя, питания и динамика. Микросхема имеет 4 логических элемента. Двое из них создают нужную частоту, третий играет роль поисковой части. Конечный логический элемент сравнивает обе частоты и при разных значениях выдает положительный сигнал на усилитель, который подает усиленный сигнал на динамик.

Схема металлоискателя на микросхеме, описанной выше, изображена на рисунке 8.

Собирать электрические принципиальные схемы очень удобно на макетной плате с отверстиями (рис.9). Или изготавливаем самодельную печатную плату, изображенную на рисунке 10. Изготовить плату можно лазерно-утюжным методом или обычным рисованием. Травлю производим любым известным способом.

Производим пайку деталей и припаиваем проводками все выносные детали – регуляторы, разъем для наушников, датчика и батарейки.

После сборки схемы, закрепляем ее в корпусе. Туда же помещаем батарейку. В качестве корпуса подойдет пластмассовая, монтажная, самодельная из дерева и другие коробки на ваш выбор (рис. 11).

Для трех регуляторов и разъема датчика необходимо проделать соответствующие размерам отверстия. Можно последовательно батарейке добавить выключатель и так же вынести его на корпус. Необходимо предусмотреть маленькие отверстия для динамика, или, в случае с наушниками, плотно закрепить разъем.

Главным условием при сборке корпуса является доступность, например для смены батареи, и, в то же время, герметичность – от внезапного дождя. Можно закрепить красивые колпачки на регуляторы, разукрасить коробку и подписать регуляторы с выключателем.

Комплектующие для схемы

Ниже описаны основные детали и требования к ним, необходимые для качественной сборки схемы:

  1. Конденсаторы рекомендуется закупать в радиомагазине, но если хочется получить их бесплатно из старых схем, то измеряйте емкость перед использованием. Главное требование к ним – температурная устойчивость, это спасет вас от постоянных сбоев металлоискателя. Отлично подойдут керамические или слюдяные. При сборке не забываем учитывать полярность электролитических конденсаторов – на бочонке в стороне минуса нарисованы одна или несколько полосок (рис. 5). Понадобятся следующие конденсаторы: электролитический 100 мкФ х 16 В – 1 шт.; 1000 пФ – 3 шт.; 22 нФ – 2 шт.; 300 пФ – 1 шт.

Постоянные резисторы можно использовать старые, так как они не теряют свои характеристики с течением времени. Переменные лучше всего купить новые, чтобы обеспечить точную настройку частоты на микросхемах

Особое внимание стоит уделить контактам переменного резистора, так как по схеме два контакта должны быть соединены между собой, а опыт показывает, что многие новички этого не замечают. Так же необходимо заземлить их корпус для исключения помех при регулировке

Понадобятся 5 постоянных резисторов номиналами 22 Ом, 1кОм, 4,7 кОм, 10 кОм, 470 кОм и 3 переменных резистора номиналами 1, 5 и 20 кОм.

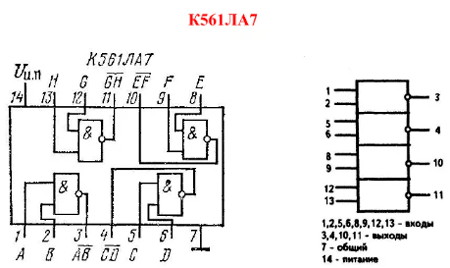

Микросхема K561ЛА7 в DIP корпусе. Отсчет ног на микросхемах начинается сверху против часовой стрелке от ключа – специальной выемки на корпусе. В качестве аналога можно сделать металлоискатель на микросхеме K561ЛЕ5 или CD4011.
Транзистор KT315 очень распространен в старой радиоаппаратуре. Но его можно заменить множеством других транзисторов: KT3102, BC546, 2SC639 и схожие по характеристикам маломощные низкочастотные транзисторы. Внимательно изучаем выводы транзистора перед пайкой, у KT315 они расположены слева направо от лицевой части – эмиттер, коллектор, база (рис. 6):

  1. Диод выбираем любой маломощный из отечественных или импортных производителей – кд522Б, кд105, кд106, in4148, in4001 и другие. Перед пайкой прозванием его мультиметром, чтобы не перепутать местами анод и катод.
  2. Стандартные наушники от телефона или mp3 плеера, или миниатюрный динамик со старой техники. В случае использования наушников можно использовать разъем или прямую пайку.
  3. Батарейка крона 9 В и контакты для нее (рис. 7):
  1. Разъем для штекера кабеля датчика подбираем заранее, при изготовлении датчика.

После сборки всех необходимых деталей, можно смело приступать к монтажу их по схеме, описанной ниже.

Принципиальная схема

Принципиальная схема самодельного металлоискателя на принципе биений изображена на рисунке 1.

Поисковый генератор собран по так называемой схеме «емкостной трехточки» на логических элементах DD1.1, DD1.2 ИМС К561ЛА7. Его колебательный контур образован:

  • поисковой катушкой L1;
  • конденсаторами С2—С4;
  • варикапом VD1, управляющее напряжение на который поступает с потенциометра R2, выполняющего функцию органа настройки на низкую частоту биений.

В схему дополнительно введен транзистор VT1. Его предназначение — обеспечить термокомпенсацию варикапа VD1. Если же изготавливаемому металлоискателю суждено работать в благоприятных условиях, при небольших колебаниях температуры окружающей среды, то VT1 можно исключить из данного устройства.

Рис. 1. Принципиальная схема самодельного металлоискателя с повышенной чуствительностью, работающего на принципе биений.

Опорный генератор реализован на двух логических элементах ЗИ-НЕ микросхемы DD2 (K561ЛA9). Частота стабилизирована кварцевым резонатором ZQ1 (1 МГц).

И у перестраиваемого, и у опорного генераторов имеется по буферному каскаду (логический элемент DD1.3 и, соответственно, DD2.3), работающему на смеситель DD1.4. Выделяемый в смесителе сигнал разностной частоты поступает на усилитель (транзистор VT2) с эмиттерным повторителем (ѴТЗ).

Звуковым индикатором обнаружения металла в грунте служит микротелефонный капсюль BF1 от слухового аппарата.

Стабилизатор напряжения DA1 на 5 В обеспечивает «электронику» питанием, а полупроводниковый диод VD2 защищает от ошибочной полярности при подключении батареи.

Изготовление датчика

Схемы металлоискателей для разных устройств полностью отличаются друг от друга. Однако качественно собранный датчик может использоваться как универсальный для различных металлоискателей, работающих по одному принципу работы.

Для обмотки датчика используем лакированный провод ПЭВ или ПЭЛ диаметром 0,5 – 0,7 мм, который без проблем можно найти в магазине или старых кинескопных телевизорах и мониторах (рис. 2).

При диаметре катушки 20 см наматываем 100 витков провода. При других диаметрах изменяем количество витков, рассчитывая, что при 25 и 15 см диаметра наматывается 80 и 120 витков соответственно. После выполнения обмотки плотно обматываем ее изолентой, оставляя с запасом начало и конец провода.

Изготавливаем экран Фарадея, чтобы исключить различные помехи в катушке и микроконтроллерах. Необходимо обмотать катушку поверх изоленты пищевой фольгой. В конце обмотки фольгу не соединяем и оставляем разрыв в 2-3 см. Поверх фольги наматываем вразброс немного неизолированного провода маленького сечения (рис. 3).

В нескольких местах можно выполнить пайку провода и фольги. Все это снова обматываем изолентой.

После произведенных действий у нас должна получиться изолированная катушка с двумя вывода обмотки и выводом экрана. Соединяем их с экранированным кабелем от видео или аудиоаппаратуры. Экран кабеля соединяем с проводом от фольги, а жилы кабеля с проводами от катушки. Все это пропаиваем и надежно изолируем изолентой. На конце кабеля приделываем штекер с качественными контактами. Лучший вариант, если они позолоченные или серебряные. Штекер можно найти в кабелях для различной аппаратуры, там же берем и разъем.

Остается сделать корпус для катушки. Можно использовать два круглых диска из диэлектрического материала – фанеры, толстого картона или пластика. Между дисками помещаем обмотку. Затем пластмассовыми креплениями, которые можно приобрести в сантехническом магазине, плотно скрепляем эти два диска. Для поиска в водной среде можно герметизировать датчик эпоксидной смолой или специальными герметиками.

На верхнем диске прикручиваем или приклеиваем ушки из пластика или другого диэлектрического материала. Они понадобятся для крепления к штанге (рис. 4).

Детали и настройка

Поисковый генератор нужно «вывести» на требуемую частоту 100—200 кГц, подбирая конденсаторы С2, СЗ. При среднем положении движка потенциометра R2 следует добиться, чтобы при возможно большем отношении частот опорного и поискового генераторов получить громко воспроизводимый капсюлем BF1 сигнал биений.

Усилитель с эмиттерным повторителем нужно настраивать подбором резисторов R10 и R12. Ориентиром должно служить напряжение 2,5 В на коллекторе ѴТ2 и на нагрузочном резисторе R14.

Юстировку термокомпенсации, выполненной на транзисторе VT1, следует осуществлять подбором резистора R5.

При этом нужно добиться, чтобы напряжение между коллектором и эмиттером VT1 находилось в пределах 2—2,5 В.

После этого катушку следует обертывать (с небольшим разрежением между соседними витками) полоской из алюминиевой фольги — для электростатического экранирования. Электрический контакт между концами такого экрана недопустим (в противном случае образуется замкнутый виток).

Полученную рамку-датчик еще нужно обмотать для защиты от повреждений двумя-тремя слоями изоляционной ленты, приклеить «эпоксидкой» к основанию из стеклотекстолита (нефольгированного!) толщиной 2—4 мм. С помощью кронштейна устройство можно прикрепить к несущей штанге, например, стеклопластиковой лыжной палке с ручкой и блоком.

Рис. 2. Печатная плата самодельного металлоискателя на принципе биений.

В корпусе блока нужно разместить гальваническую батарею «Крона» и всю «электронику», смонтированную на печатной плате. Соединение поисковой катушки с платой — коаксиальным кабелем, проходящим внутри несущей штанги.

Теперь о радиодеталях, необходимых для сборки металлоискателя. Все их, включая полупроводниковые приборы и микросхемы, можно выбрать из разряда недорогих и широко распространенных. В частности, постоянные резисторы типа МЛТ-0,125.

В качестве потенциометра R2 может быть использован любой малогабаритный, желательно с выключателем. Последний на принципиальной электрической схеме условно не показан.

Конденсаторы постоянной емкости C1, С9 и С11 могут быть любыми малогабаритными, но с номиналами, указанными на принципиальной электрической схеме.

Более жесткие требования у конденсаторов С2, С4—С8: для большей надежности и долговечности их работы в разных условиях эти конденсаторы желательно выбирать из числа термостабильных. В частности, выполняющий роль «подстроечника» конденсатор СЗ предпочтительно установить керамический, как наиболее устойчивый к значительным резким перепадам температур (например, типа КТ4-23 емкостью 4—20 пФ).

А в качестве С10, С12—С15 можно использовать конденсатор К53-2, гарантирующие стабильную работу схемы.

Рассмотрим простенький металлоискатель на микросхеме K561ЛА7 и усилителе звука. Питание осуществляется напряжением 9 вольт. Так как ток потребления маленький, батарейки крона хватает на длительное время. По характеристикам прибор имеет средние показатели глубины обнаружения, достойные для такой простой схемы. Существуют похожие металлоискатели на микросхемах K561ЛА9, но они не дают значительного прироста показателей, поэтому отдаем предпочтение сборке данной упрощенной схемы.

В обнаружении металла главную роль играет датчик, состоящий из круглой катушки, корпуса и соединительного провода к схеме управления (рис. 1).

Появление в зоне действия датчика металла отражается на индуктивности катушки, которая, в свою очередь, влияет на частоту поисковой цепи на микроконтроллере. Конечный логический элемент микросхемы сравнивает эталонную величину частоты и частоту поисковой цепи и через усилитель выдает разницу в виде тонального звука в динамике.
