Стабилизатор крен12а (кр142ен12а)

Содержание драгметаллов в транзисторе КР142ЕН5А

• Золото (Au)
• Платина (Pt)
• Родий (Rh)

Драгметаллы используются в процессе изготовления транзистора для создания контактных площадок, соединений и проводников, которые обеспечивают надежную и стабильную работу устройства. Кроме того, драгоценные металлы также обладают высокой электропроводимостью и химической стабильностью, что улучшает эффективность и долговечность транзистора.

Содержание драгметаллов в транзисторе КР142ЕН5А может быть различным и зависит от производителя и партии устройства. Обычно, содержание золота, платины и родия составляет несколько миллиграмм на одну штуковину транзистора.

Важно отметить, что драгоценные металлы используются не только в транзисторе КР142ЕН5А, но и во многих других электронных устройствах, где требуется высокая эффективность и надежность работы. Это может влиять на стоимость и доступность таких устройств, особенно при повышении цен на драгметаллы на мировом рынке

Как проверить работоспособность микросхем КРЕН

Микросхемы серии 142 имеют достаточно сложное устройство, поэтому мультиметром однозначно проверить её работоспособность невозможно. Единственный способ – собрать макет реального включения (на плате или навесным монтажом), который включает в себя, как минимум, входную и выходные ёмкости, подать на вход питание и проверить напряжение на выходе. Оно должно соответствовать паспортному.

Несмотря на доминирование на рынке микросхем зарубежного производства, приборы серии 142 удерживают свои позиции за счет качества изготовления и других потребительских свойств.

Подбор стабилизатора напряжения для жилого помещения: как выбрать подходящее устройство для дома и квартиры

Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Как подключить однофазный стабилизатор напряжения на весь дом?

Что такое микросхема, типы и корпуса микросхем

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Микросхема КР142ЕН19А- регулируемый стабилизатор напряжения

категория

Схемы начинающим радиолюбителям

И. НЕЧАЕВ, г. КурскЖурнал Радио, 2000 год, №6

Отечественная промышленность выпускает интересный полупроводниковый прибор — микросхему КР142ЕН19А. Она представляет собой параллельный стабилизатор напряжения.

Невысокая цена и большие функциональные возможности позволяют широко использовать микросхему в различных блоках питания и узлах аппаратуры как источник опорного напряжения либо регулируемый стабилитрон.

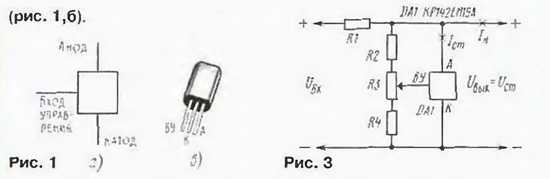

В отличие от обычного стабилитрона, КР142ЕН19А имеет выводы не только анода и катода, но и входа управления (рис. 1,а). Здесь под анодом будем понимать электрод, на который подается плюс стабилизируемого напряжения. Выпускается микросхема в корпусе, напоминающем транзистор (рис. 1,б).

Подавая на управляющий вход напряжение с анода (рис. 2,а) или резнетивного делителя (рис. 2,6), включенного между анодом и катодом, можно изменять напряжение стабилизации от 2,5 до 30 В.

Ток стабилизации может лежать в пределах 1…100 мА, а дифференциальное сопротивление не превышает 0,5 Ом. Наибольшая мощность рассеяния достигает 0,4 Вт, а ток входа управления — 5 мкА. Ток через резистивный делитель желательно выбирать не менее 0,5 мА.

Для постройки маломощного стабилизатора напряжения (параллельного типа) последовательно с микросхемой включают балластный резистор (R1 на рис. 2), а нагрузку подключают к выводам анода и катода, как это делают в случае с обычным стабилитроном. Рассчитывают такой стабилизатор по методике, аналогичной для стабилитрона.

Если нужно плавно изменять выходное напряжение стабилизатора, в него вводят переменный либо подстроечный резистор (рис. 3). Тогда минимальное напряжение нетрудно рассчитать по формуле: формуле: Uмин = 2.5·[1 + R2/(R3 + + R4)] В. а максимальное Uмакс = = 2.5·[1 + (R2 + R3)/R4] В. Сопротивление балластного резистора определяют так: R1 = (Uвхмин — Uвых)/(Icтмин +Iдеп+Iстмакс ). где Iстмин можно принять равным 1 мА.

Если нагрузка должна потреблять больший ток, чем может обеспечить микросхема, в стабилизатор вводят биполярный транзистор (рис. 4) соответствующей мощности. Следует заметить, что резистивный делитель в этом случае включают между выходом стабилизатора и общим проводом. В итоге получится компенсационный стабилизатор напряжения с регулирующим транзистором. Несмотря на простоту, такой стабилизатор зачастую превосходит по параметрам специализированные интегральные стабилизаторы напряжения (микросхемы серий К142, КР142).

На рис. 5 приведена схема стабилизированного блока питания с микросхемой КР142ЕН19А, который предназначен для работы с плейером, маломощным радиоприемником и другой аппаратурой. Его удобно встроить в сетевой адаптер с нестабилизированным и переключаемым выходным напряжением.

Трансформатор, диодный мост и конденсатор фильтра С1 используют от адаптера. Вместо имеющегося переключателя на одно направление придется установить аналогичный по габаритам на два направления. Большинство деталей размещают методом навесного монтажа, транзистор (КТ815А—КТ815Г, КТ817А—КТ817Г) снабжают теплоотводом. Сопротивление каждого из резисторов R3 — R5 рассчитывают по формуле: R= R2/(Uвых/2,5-1).

При испытании этого блока получились весьма хорошие результаты: коэффициент стабилизации составил несколько сотен, а амплитуда пульсаций выходного напряжения при токе нагрузки 200 мА — не более 2…3 мВ.

При налаживании блока более точно выходные напряжения устанавливают подбором резисторов R3 — R5.

Более мощный блок, который использовался для питания стационарной радиостанции Си-Би диапазона с выходной мощностью 10 Вт, был выполнен по схеме, приведенной на рис. 6. Здесь для повышения коэффициента стабилизации вместо резистора применен стабилизатор тока на полевом транзисторе, а для обеспечения выходного тока 3 А и более использован мощный составной биполярный транзистор с коэффициентом передачи тока базы 1000 и более. Выходное напряжение можно регулировать в небольших пределах (11,5…14 В) подстроенным резистором R2.

Трансформатор Т1 должен обеспечивать на обмотке II переменное напряжение около 15 В при максимальном токе нагрузки. На такой же ток подбирают диоды выпрямительного моста и транзистор VT2 (его устанавливают на теплоотвод).

При испытании блока коэффициент стабилизации при токе нагрузки 2 А оказался более 1000, а выходное сопротивление — около 0,005 Ом.

Характеристики КР142ЕН12А

• Напряжение на входе 40 В;
• Напряжение на выходе 1,2-37 В;
• Ток на выходе 1,5 А;
• Рабочие температуры от 0°С до +125°С;
• Рассеиваемая мощность 20 Вт/1 Вт с радиатором/без радиатора.

Указанные значения являются предельными, поэтому их превышение недопустимо.

Электрические

В таблице ниже приведены электрические параметры микросхемы КР142ЕН12А. Данные взяты из Даташит. Они протестированы производителем при определённых режимах. В случае, если в графе «Условия измерения» не указаны конкретные данные измерений, то принимаются V_in — V_o = 5В, I_o=0,5 A, 0°С <T_j<+125°С, C_in=0,33 mF, C_out=0.1 mF.

Характеристика	Условия измерения	Минимальное значение	Типовое значение	Наибольшее значение
Неустойчивость по напряжению на входе REGin, %В	Ta=25°С 3В<(Vin — Vo) <40B Io=0,1 A	—	0,01	0,04
0°С <Tj<+125°С 3В<(Vin — Vo) <40B Io=0,1 A	—	0,02	0,07
Неустойчивость по току, проходящему через нагрузку REGL,В	Vo<5B, Ta=25°С, 10мА <Io<1,5 A	—	5	25
Vo<5B, 0°С <Tj<+125°С, 10мА <Io<1,5 A	—	0,02	0,07
Ток по входу регулирования IADJ, мкА		—	50	100
Неустойчивость тока по входу регулирования IADJ, мА	10мА <Io<1,5 A, 3В<(Vin — Vo) <40B, Рт<20Вт	—	400	5000
Опорное напряжение VREF, В	10мА <Io<1,5 A, 3В<(Vin — Vo) <40B, Рт<20Вт	1,20	1,25	1,30
Минимальный ток нагрузки IOMIN, мА	(Vin — Vo) =40B	—	4,7	10
5В<(Vin — Vo) <40B	1500	2200	3400
Максимальный выходной ток Ipeak, А	(Vin — Vo) =40B	0,15	0,8	—
Выходной шум Vn, % RMS	Ta=25°С, 10Гц<f<10кГц	—	0,003	—
Коэффициент подавления пульсаций RR, дБ	CADJ=0 мкФ, Vo =10B, Ta=25°С, f=120 Гц	—	60	—
CADJ=10 мкФ, Vo =10B, Ta=25°С, f=120 Гц	56	78	—

Применение

Стабилизаторы на основе КРЕН12А используются в различных отраслях, включая:

Индустрия и производство. Для обеспечения стабильного напряжения в промышленном оборудовании, таком как ЧПУ станки, станки лазерной резки и сварочные аппараты. Они предотвращают сбои оборудования из-за нестабильности напряжения, что может привести к дорогостоящим поломкам и простою. Телекоммуникации. Необходимы для предотвращения сбоев в оборудовании связи, таком как станции базовых радио и оборудование передачи данных. Они помогают поддерживать стабильную работу сети и улучшать качество связи. Медицинская техника. КРЕН12А обеспечивают надёжность и безопасность медицинского оборудования, такого как МРТ, рентгеновские аппараты и диагностическое оборудование. Они предотвращают колебания напряжения, которые могут повлечь за собой некорректную работу аппаратуры или даже опасность для пациентов. ИБП. Они могут использоваться в системах ИБП для обеспечения стабильного напряжения в случае сбоя или отключения электросети

Это особенно важно для критически важных объектов, таких как больницы, аэропорты. Жилые и коммерческие объекты

Нужны для стабильного напряжения в домашних и офисных электрических сетях, защищая электронику, компьютеры и другое оборудование от сбоев и повреждений из-за колебаний напряжения.

Регулируемый блок питания

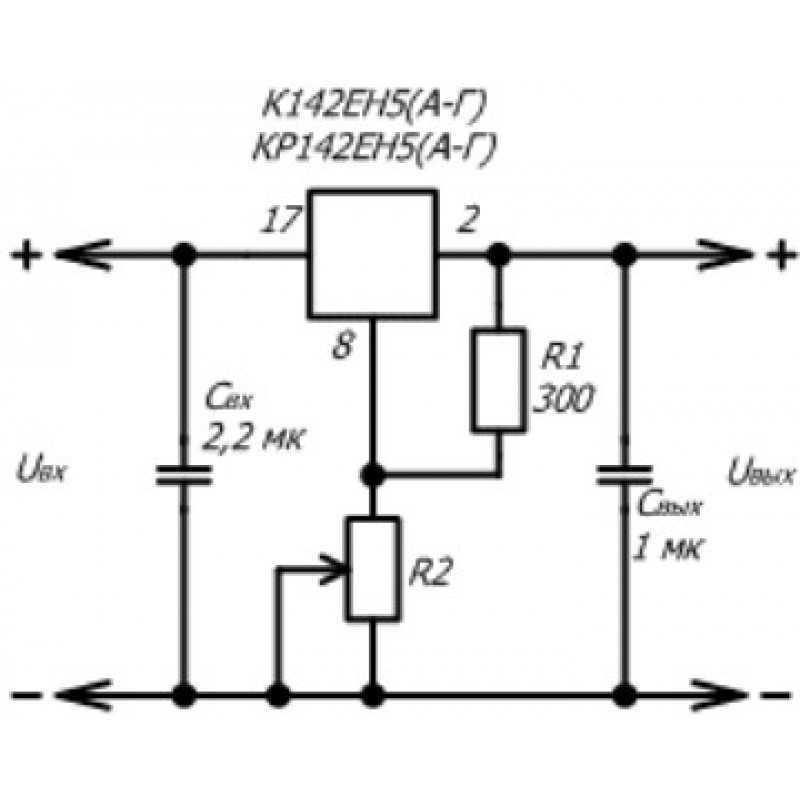

Довольно часто, с применением КР142ЕН5А, делают регулируемый блок питания. На выходе приведенной ниже схеме, можно настроить положительное напряжение в диапазоне от 5.6 до 13 вольт.

Напряжение +15 В подается на вход стабилизатора. С выхода микросхемы (ножка 3), через транзистор VT1 КТ502А, оно поступает на общий вывод микросхемы (ножка 2). Его величина регулируется переменным резистором R2. При изменении сопротивления на R2, на выходе стабилизатора можно добиться 5.6 В. Оно получаются из суммы напряжений: на выходе (5 В) и между выводами коллектором-эмиттером транзистора VT1. Так как VT1 в данном случае полностью открыт, напряжение на нем равно 0.6 В.  Емкость С1 нужна для предотвращения возбуждения микросхемы, а С2 для сглаживания пульсаций.

Рекомендуем также посмотреть видео со схемой регулируемого блока питания, с помощью можно менять полярность напряжения на выходе от +5В до -5В  и наоборот.

Схемы

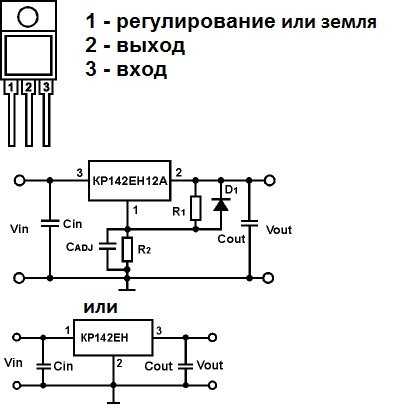

На базе КР142ЕН12А можно построить схему с регулировкой напряжения – для этого между выводов 1 и 2  вместо резистора используется потенциометр. Меняя его сопротивление, можно создать регулируемый стабилизатор постоянного напряжения.

Схема включает следующие компоненты:

• Питание. Это может быть источник постоянного тока, который предоставляет входное напряжение.
• Входной конденсатор. Он служит для сглаживания пульсаций на входе. Обычно выбирается значения около 1 мкФ.
• КР142ЕН12А.
• Резистор R1 и потенциометр R2. Между контактами 3 и 2 подключена пара делительных резисторов. Путём изменения сопротивления на потенциометре добиваются необходимого U_out. Чем выше R2, тем больше U_out в схеме КР142ЕН12А. При этом наименьшее сопротивление не должно быть ниже 1 Ом, а наибольшее может доходить до 6200 Ом.
• Выходной конденсатор. Этот конденсатор служит для выравнивания выходного напряжения и уменьшения его пульсаций. Обычно выбирается значение порядка 10 мкФ-100мкФ.

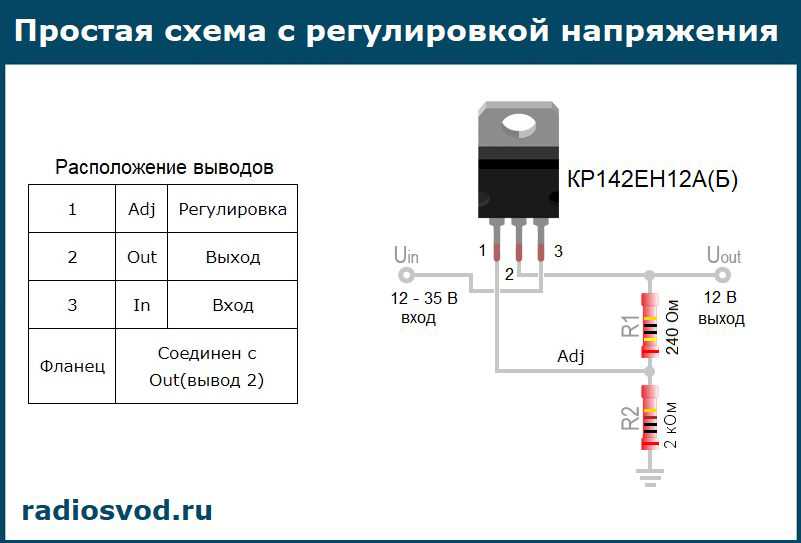

На приведённом рисунке можно ознакомиться со схемой включения КРЕН12А для 12v.

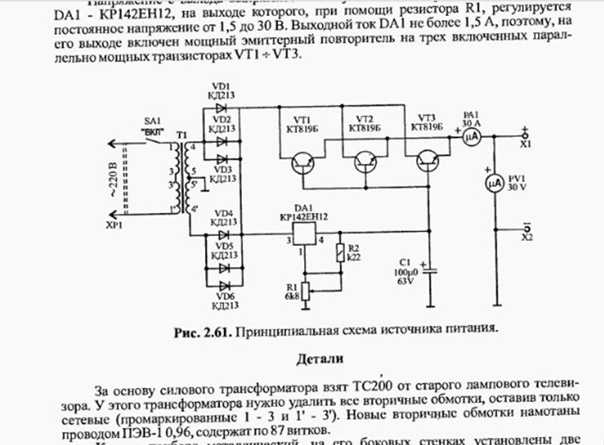

В случае если нужно повысить значения выходного напряжения и тока может использоваться параллельное подключение КР142ЕН12А. От количества стабилизаторов зависит выходной ток – чем больше КРЕН12А в схеме включения, тем выше предельные возможности микросхемы на выходе по току (от 1 А) для более мощной нагрузки.

Пример типовой схемы подключения

Для всех нерегулируемых однополярных стабилизаторов типовая схема одинакова:

С1 должен иметь ёмкость от 0,33 мкФ, С2 – от 0,1. В качестве С1 может быть использован фильтрующий конденсатор выпрямителя, если проводники от него до входа стабилизатора имеют длину не более 70 мм.

Двуполярный стабилизатор К142ЕН6 обычно включается так:

Для микросхем К142ЕН12 и ЕН18 напряжение на выходе устанавливается резисторами R1 и R2.

Для К142ЕН1(2) типовая схема включения выглядит сложнее:

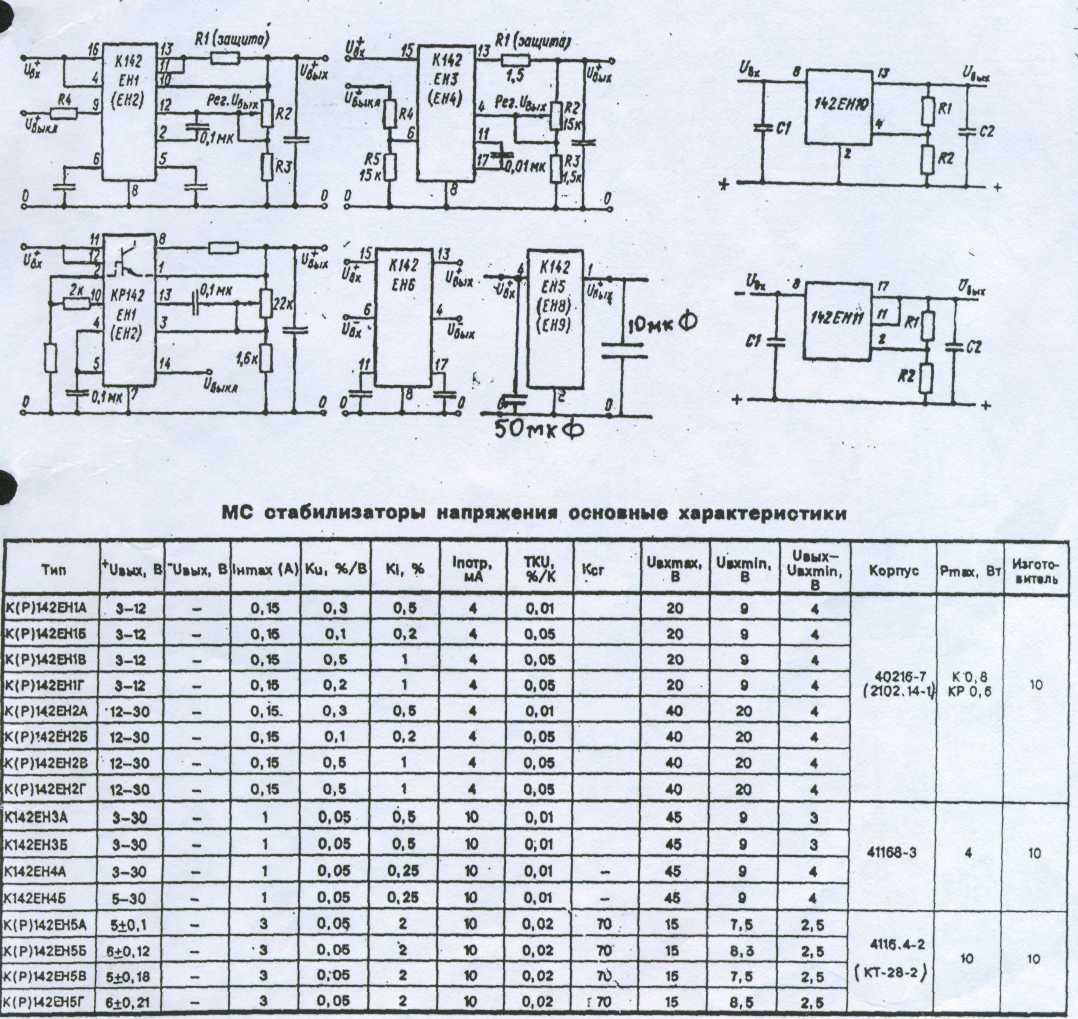

Кроме типовых схем включения интегральные для стабилизаторов серии 142 существуют и другие варианты, позволяющие расширить область применения микросхем.

Применение Кр142ен1а

Кр142ен1а является мощным и надежным регулируемым стабилизатором напряжения, который нашел широкое применение в различных областях электротехники.

Одной из основных сфер применения Кр142ен1а является производство и ремонт электронной техники. Благодаря своей высокой стабильности и точности, стабилизатор Кр142ен1а используется для обеспечения постоянного напряжения в различных устройствах, таких как компьютеры, телевизоры, медицинское оборудование и прочее. Это позволяет избежать перенапряжений и скачков напряжения, которые могут негативно сказаться на работе электроники.

Кр142ен1а также активно применяется в электроэнергетике. Он используется для стабилизации напряжения в электростанциях, подстанциях и других объектах энергетической инфраструктуры. Благодаря своим характеристикам, стабилизатор Кр142ен1а способен бороться с колебаниями напряжения в электрической сети и обеспечивать стабильную работу оборудования.

Необходимость стабильного и точного напряжения также проявляется в автомобильной промышленности. Кр142ен1а применяется в автомобильных электросистемах для обеспечения постоянного напряжения и защиты от перепадов и перегрузок. Поэтому установка стабилизатора Кр142ен1а в автомобиль позволяет повысить надежность и долговечность электросистемы, а также предотвратить возможные поломки и сбои в работе автомобиля.

Таким образом, Кр142ен1а – универсальное устройство, которое может быть использовано в различных областях электротехники для обеспечения стабильного и надежного напряжения. Благодаря своим характеристикам, этот регулируемый стабилизатор нашел широкое применение в производстве и эксплуатации электронной техники, электроэнергетике и автомобильной промышленности.

Характеристики транзистора КР142ЕН5А

Максимально допустимые абсолютные параметры:

• Принимаемая мощность: не более 0.25 Вт
• Ток коллектора: не более 0.1 А
• Напряжение коллектор-эмиттер: не более 35 В
• Напряжение эмиттер-база: не более 6 В
• Температура окружающей среды: от -60 до +70 °C

Основные статические параметры:

• Коэффициент усиления тока на постоянном токе: не менее 50
• Сопротивление коллектор-эмиттер на постоянном токе: не более 50 Ом
• Сопротивление эмиттер-база на постоянном токе: не менее 5 кОм
• Напряжение насыщения коллектор-эмиттер: не более 0.4 В

Основные динамические параметры:

• Полоса пропускания для переменного тока: от 200 до 500 МГц
• Время переключения с одного состояния в другое: не более 3 нс
• Емкость входная коллектор-база: не более 3 пФ
• Емкость выходная коллектор-эмиттер: не более 2 пФ

Состав и содержание драгметаллов:

Транзистор КР142ЕН5А содержит следующие драгоценные металлы:

• Золото (Au): содержание не более 6 мг
• Палладий (Pd): содержание не более 12 мг
• Серебро (Ag): содержание не более 4 мг

Регулировка напряжения

Регулировка напряжения является важной функцией стабилизатора напряжения, которая позволяет поддерживать устойчивое и требуемое значение напряжения в электрической сети. Стабилизаторы напряжения обычно оснащены регулирующим устройством, которое позволяет установить желаемое значение напряжения

Это может быть регулировочный ручка, кнопки для выбора определенного значения или даже цифровой дисплей, на котором можно установить точное значение напряжения

Стабилизаторы напряжения обычно оснащены регулирующим устройством, которое позволяет установить желаемое значение напряжения. Это может быть регулировочный ручка, кнопки для выбора определенного значения или даже цифровой дисплей, на котором можно установить точное значение напряжения.

Регулировка напряжения позволяет адаптировать работу стабилизатора к конкретным потребностям пользователя. Например, если устройство требует более высокого напряжения для нормального функционирования, можно установить соответствующее значение с помощью регулировочных элементов стабилизатора. Также регулировка напряжения может быть полезна при тестировании и отладке электронных устройств, когда необходимо имитировать различные условия работы.

Для обеспечения устойчивости работы стабилизатора напряжения регулировка выполняется с использованием специальных электронных или электромеханических компонентов. Эти компоненты могут контролировать и изменять выходное напряжение в зависимости от входного напряжения и других параметров электрической сети. Таким образом, регулировка напряжения позволяет компенсировать возможные перепады или отклонения в электрической сети, обеспечивая стабильную работу подключенных устройств.

Характеристики

Предельно допустимые характеристики КР142ЕН5А, сильно зависят от температуры её корпуса (Т_КОРП.) и приводятся в даташит производителей отдельно от остальных. Перечислим их:

максимальное напряжение на входе (UВХ.) до 15 В, при ТКОРП. = — 45 …+ 70 °C;

при Т_КОРП. = — 45 …+ 100 °C:

• выходное напряжение (U_ВЫХ.) находится в диапазоне 4.9 … 5.1 В;
• рассеиваемая мощность (Р_МАКC.) без радиатора не более 1.5 Вт., с теплоотводом до 10 Вт;
• предельный выходной ток (при Р ≤ Р_МАКC.) I_МАКC. до 1.5 А.

Электрические параметры

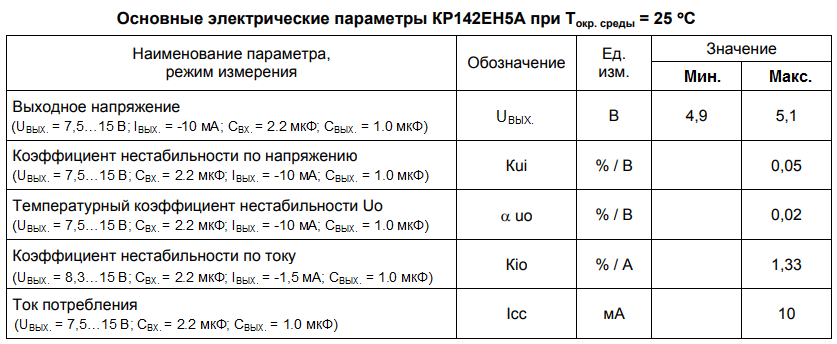

Кроме максимально допустимых значений у КР142ЕН5А есть электрические параметры. Они приводятся совместно с дополнительными условиями их измерения. Все значения в этом перечне справедливы только при условии температуры окружающей среды Т_ОКР. = + 25ОС.

Аналоги

Линейный стабилизатор напряжения КР142ЕН5А является аналогом зарубежных микросхем первого поколения серии LM7805, впервые представленных в 70-х годах американской компанией  Fairchild Semiconductor. Это популярная импортная ИС из серии 78xx, так как имеет на выходе наиболее распространенные для питания различных приборов +5 В. Современными аналогами микросхемы являются: А7805Т, KIA7805, L7805CV, LM7805. Отечественную КР142ЕН5В можно так же рассмотреть в качестве полноценной замены.

Особенности маркировки

Не все экземпляры КР142ЕН5А имеют полную маркировку на корпусе. Вместо неё указывается условный код, по которому и узнают “кренку”. В этом случае на корпус наносится следующая информация: марка завода-изготовителя, тип микросхемы, год и неделя выпуска.

Встречается так же и другое сокращенное обозначение данного устройства – КРЕН 5А.

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

1. Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=U_{регулятора}⋅I_{нагрузки}. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше U_{нагрузки}/ U_{регулятора}.
2. Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.

Микросхемы старой разработки К142ЕН1(2) в 16-выводных планарных корпусах имеют следующее назначение выводов:

Недостатком планарного исполнения служит большое количество излишних выводов прибора. Стабилизаторы КР142ЕН1(2) в корпусах DIP14 имеют другое назначение выводов.

У микросхем К142ЕН6 и КР142ЕН6, выпускаемых в разных вариантах корпуса с теплоотводом и однорядным расположением выводов, цоколёвка следующая:
