Назначение, параметры, аналоги
Категория Микросхемы отечественные
Микросхемы К155ИЕ5, КМ155ИЕ5 представляют собой двоичный счетчик.
Каждая ИС состоит из четырех JK-триггеров,образуя счетчик делитель на 2 и 8. Установочные входы обеспечивают прекращение счета и одновременно возвращают все триггеры в состояние низкого уровня (на входы R0(1) и R0(2) подается высокий уровень). Выход Q1 не соединен с последующими триггерами. Если ИС используется как четырехразрядный двоичный счетчик, то счетные импульсы подаются на С1, а если как трехразрядный — то на вход С2.
Корпус К155ИЕ5 типа 201.14-1, КМ155ИД5 типа 201.14-8., внешний вид корпусов показан на рисунках
К155ИЕ5
КМ155ИЕ5

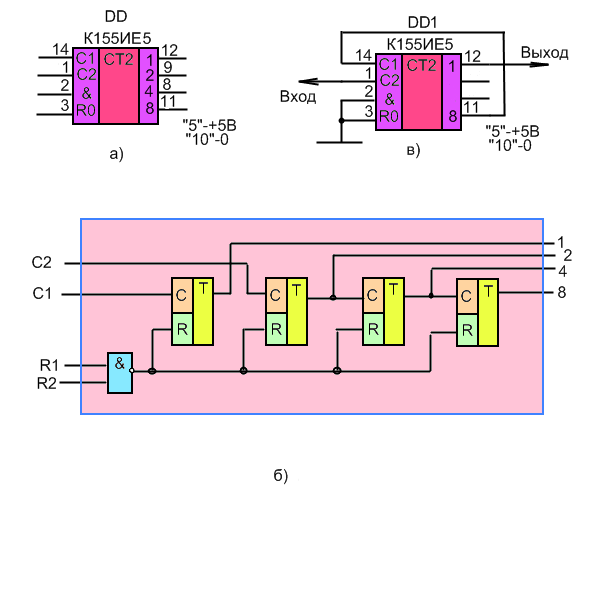

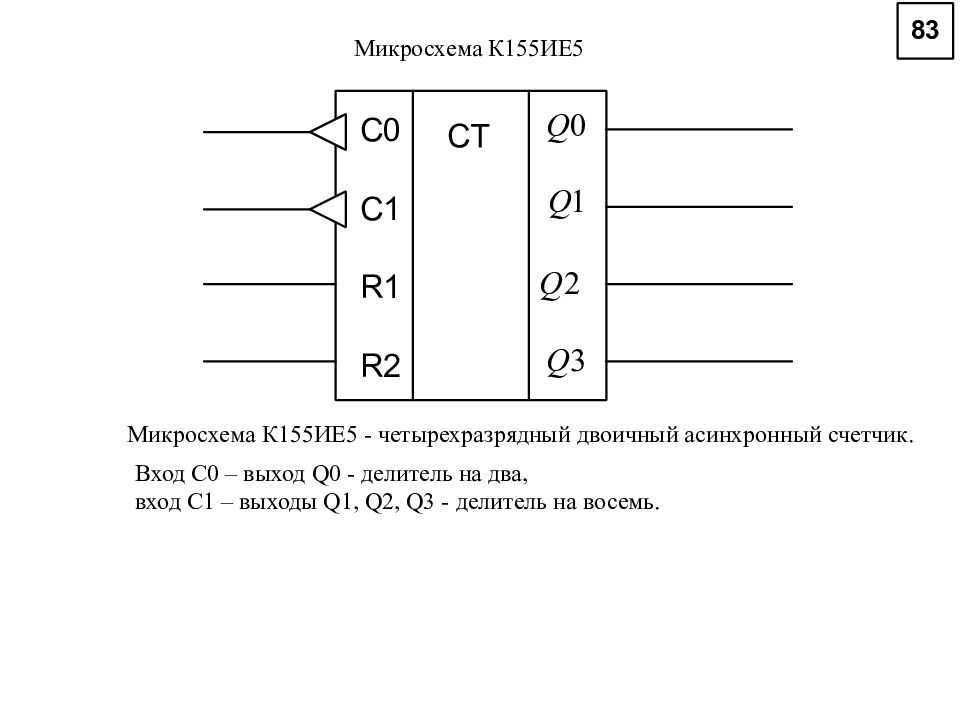

Обозначение на схеме
Назначение выводов
1 — вход счетный С2;2 — вход установки 0 R0(1); 3 — вход установки 0 R0(2);4,6,7,13 — свободные; 5 — напряжение питания +Uп;8 — выход Q3; 9 — выход Q2;10 — общий; 11 — выход Q4;12 — выход Q1; 14 — вход счетный C1;

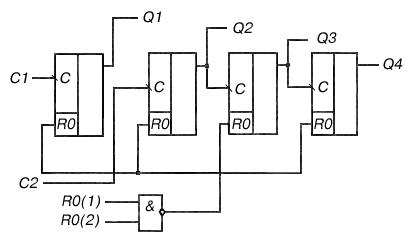

Функциональная схема
Электрические параметры
| 1 | Номинальное напряжение питания | 5 В 5 % |
| 2 | Выходное напряжение низкого уровня при Uп=4,75 В | не более 0,4 В |
| 3 | Выходное напряжение высокого уровня при Uп=4,75 В | не менее 2,4 В |
| 4 | Напряжение на антизвонном диоде при Uп=4,75 В | не менее 1,5 В |
| 5 | Входной ток низкого уровня по входам установки в 0 при Uп=5,25 В | не более -1,6 мА |
| 6 | Входной ток низкого уровня по счетным входам С1 и С2 при Uп=5,25 В | не более -3,2 мА |
| 7 | Входной ток высокого уровня по входам установки в 0 при Uп=5,25 В | не более -0,04 мА |
| 8 | Входной ток высокого уровня по счетным входам С1 и С2 при Uп=5,25 В | не более 0,08 мА |
| 9 | Ток входного пробивного напряжения по входам установки в 0 и счетным входам С1 и С2 | не более 1 мА |
| 10 | Ток потребления | не более 53 мА |
| 11 | Время задержки распространения при включении по счетному входу С1 при Uп=5 В | не более 135 нс |
| 12 | Время задержки распространения при выключении по счетному входу С1 при Uп=5 В | не более 135 нс |
| 13 | Ток короткого замыкания приUп=5,25 В | -18…57 мА |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания | не более 6 В |
| 2 | Минимальное напряжение на входе | -0,4 В |
| 3 | Максимальное напряжение на входе | 5,5 В |
| 4 | Минимальное напряжение на выходе | -0,3 В |
| 5 | Максимальное напряжение на выходе закрытой ИС | 5,25 В |
| 6 | Температура окружающей среды К155ИЕ5 КМ155ИЕ5 | -10…+70 ° C -45…+85 ° C |
Зарубежные аналоги
SN7493N, SN7493J
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1998г. — 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
