История создания транзисторов начинается в 1947 году с компании Bell Laboratories, располагающейся в Нью-Джерси. В процессе участвовали трое блестящих американских физиков: Джон Бардин (1908–1991), Уолтер Браттэйн (1902–1987) и Уильям Шокли (1910–1989).

Команда, возглавляемая Шокли, пыталась разработать новый тип усилителя для телефонной системы США, но то, что они на самом деле изобрели, оказалось гораздо интереснее.

Бардин и Браттэйн соорудили первый транзистор во вторник 16 декабря 1947 года. Он известен как транзистор с точечным контактом. Шокли много работал над проектом, поэтому неудивительно, что он был взволнован и рассержен тем, что его отклонили. В скором времени он в одиночку сформировал теорию переходного транзистора. Это устройство по многим параметрам превосходит транзистор с точечным контактом.

Проверка транзистора П214

Для проверки транзистора П214 с помощью мультиметра следуйте следующей пошаговой инструкции:

  1. Установите мультиметр в режиме проверки диода.
  2. Отсоедините транзистор от электрической цепи.
  3. Определите выводы транзистора. У транзистора П214 есть три вывода, обозначенные как B, C и E. Вывод B является базой, C — коллектором, а E — эмиттером.
  4. Подключите положительный провод мультиметра к базе (выводу B) и отрицательный провод к коллектору (выводу C).
  5. Оцените показание мультиметра. Оно должно быть около 0,5-0,8 В для исправного транзистора.
  6. Поменяйте местами подключение проводов мультиметра к выводам B и C транзистора.
  7. Еще раз оцените показание мультиметра. Оно должно быть около 0,5-0,8 В, примерно такое же, как и в предыдущем случае.
  8. Подключите положительный провод мультиметра к базе (выводу B) и отрицательный в остающийся вывод транзистора (выводу E).
  9. Оцените показание мультиметра. Оно должно быть около 0,5-0,8 В, примерно такое же, как и в предыдущих случаях.

Если показания мультиметра во всех случаях ниже 0,5 В или выше 0,8 В, это может указывать на неисправность транзистора П214. В таком случае, его следует заменить на исправный аналог.

Вывод транзистора П214 Подключение мультиметра Ожидаемое показание мультиметра
База (B) Положительный провод 0,5-0,8 В
Коллектор (C) Отрицательный провод 0,5-0,8 В
Эмиттер (E) Положительный провод 0,5-0,8 В

Характеристики транзистора П214В

Основные характеристики транзистора П214В:

  • Тип транзистора: p-n-p;
  • Максимальное среднее значение коллекторного тока: 60 мА;
  • Максимальное значение напряжения коллектора: 20 В;
  • Максимальное значение напряжения эмиттера: 10 В;
  • Максимальная мощность потерь в режиме открытого перехода: 300 мВт;
  • Максимальная рабочая температура: +70°C;
  • Коэффициент усиления по току (β): не менее 50;
  • Время переключения: не более 0.5 мкс;
  • Сопротивление перехода коллектор-эмиттер при токе 10 мА: не более 1.5 Ом;
  • Масса: не более 1 г.

Цоколевка транзистора П214В осуществляется с помощью металлического корпуса TO-92 с трёх выводами. Соответствующая схема подключения транзистора указана в документации производителя.

Определение ключевых параметров для поиска аналога

При выборе подходящего аналога для транзистора П214 важно учитывать несколько ключевых параметров:

1. Тип транзистора: При замене транзистора П214 необходимо найти аналог с таким же типом: биполярный или полевой

Это важно, так как каждый тип имеет свои уникальные свойства и характеристики работы

2. Максимальное допустимое напряжение (Uсм): Необходимо уравнять или превысить значение Uсм транзистора П214, чтобы обеспечить надежную и стабильную работу заменяемого элемента.

3

Максимальный коллекторный ток (Iк): Важно учитывать максимальный коллекторный ток при выборе аналога. Значение Iк определяет, сколько ток может протекать через коллектор транзистора без его повреждения

Рекомендуется найти аналог с похожим или более высоким значением Iк.

4. Тип корпуса: Транзистор П214 может иметь различные типы корпусов, такие как TO-92, TO-39 и другие

Важно выбрать аналог с тем же типом корпуса, чтобы он без проблем поместился на плату

5. Частотные характеристики: Необходимо учитывать, какие частоты может передавать транзистор П214 и найти аналог с схожими характеристиками, чтобы обеспечить нормальную работу схемы.

Учитывая указанные ключевые параметры, можно достаточно точно определить подходящий аналог для замены транзистора П214. Однако, рекомендуется также обратиться к документации и спецификации аналогичных транзисторов, чтобы убедиться в совместимости и правильности выбора.

Цоколевка Транзистора П214В

Цоколевка транзистора П214В представлена трёхконтактным корпусом типа TO-92. Номера выводов обозначены следующим образом:

1 – база (B)

2 – эмиттер (E)

3 – коллектор (C)

На самом транзисторе обычно имеется маркировка выводов, для которой используются соответствующие буквенные обозначения.

Важно помнить, что цоколевка транзистора П214В отличается от цоколевки транзисторов других типов, поэтому при монтаже и подключении необходимо обратить внимание на правильное соединение выводов для избежания повреждения элемента или его неправильной работы. Цоколевка транзистора является важной информацией для радиолюбителей, инженеров и других специалистов, работающих с электронными устройствами

Цоколевка транзистора является важной информацией для радиолюбителей, инженеров и других специалистов, работающих с электронными устройствами

Основные технические характеристики

13003 – это высоковольтный силовой транзистор, прежде всего спроектированный для работы с большими токами и пропускаемым напряжением между коллектором и базой. Высокая скорость переключений и низким временем задержки включения/выключения позволяет использовать его преимущественно в импульсных схемах с индуктивной нагрузкой.

Предельные режимы эксплуатации

13003 рассчитан на работу с большими напряжениями и токами. Так, заявленные производителями максимально допустимые характеристики постоянного рабочего напряжения достигают (VCEO) 400 вольт, а порогового (VCEV) 700 вольт. Номинальное значение постоянного коллекторного тока коллектора (IC) 1.5 A, а импульсного пиковое (ICM), как у большинства силовых транзисторов, в два раза больше 3 A. Максимальная мощность рассеивания, при этом, не должна превышать 40 Ватт.

Предельные значения для пикового тока измерены при длительности импульса в 5 мс и величине обратной скважности не более 10%

Электрические характеристики

Следует учесть, что для расчета возможности применения 13003 в своих схемах, величины предельных режимов эксплуатации обычно уменьшают на 25-30%. Это связано с тем, что они рассчитаны на работу прибора при температуре Тс=25°С. Рабочая же температура устройства будет значительно выше. Зная это, производители в электрических характеристиках на 13003, указывают параметры его использования не только при температуре Тс=25°С.

Как мы видим, в таблице электрических параметров 13003, величины напряжений насыщения и времени переключения приведены и для температуры 100 градусов. Если внимательно присмотреться, то можно увидеть, что эти значения указаны при максимальном токе коллектора IC не превышающем 1 A. А это в 1.5 раза (на 33%) меньше, приведенного значения в предельно допустимых параметрах.

Инструменты для проверки

Для проверки транзистора П214 мультиметром вам понадобятся следующие инструменты:

  • Мультиметр — универсальный инструмент для измерения электрических параметров. Необходим для проверки транзистора на наличие или отсутствие электрической связи между его выводами, а также для определения его характеристик.
  • Стабилитрон — прибор, используемый для ограничения напряжения во вторичных цепях. Может использоваться для проверки электрической цепи транзистора П214.
  • Схема или описание — поможет вам разобраться в устройстве транзистора П214 и определить, какие выводы следует проверить и в каком порядке это делать.

Перед началом проверки убедитесь, что ваш мультиметр работает исправно и правильно настроен. Также следуйте инструкциям и правилам безопасности, предписанным производителем.

Транзистор П214В: общие сведения и применение

Транзистор П214В широко используется в различных электронных схемах и устройствах. Он позволяет управлять мощностью тока и действовать в качестве усилителя сигнала.

Основные характеристики транзистора П214В включают ток коллектора в диапазоне от 0,05 А до 0,2 А, ток базы от 15 мА до 60 мА и напряжение коллектор-эмиттер до 80 В. Эти параметры определяют границы работы транзистора и его возможности в схемах усиления и коммутации.

Цоколевка транзистора П214В выглядит следующим образом:

  • 1) Эмиттер
  • 2) База
  • 3) Коллектор

Для правильного подключения транзистора П214В в схеме необходимо соблюдать правильную полярность выводов и соответствие сигналов на входах и выходах. Обычно эмиттер соединяется с землей, база управляется управляющим сигналом, а коллектор подключается к нагрузке или другим устройствам.

Транзистор П214В находит свое применение во многих электронных устройствах, таких как радиоприемники, усилители, телевизоры, источники питания, и др. Он позволяет увеличить амплитуду сигнала, усилить мощность или просто служит ключом в цепях коммутации.

Транзисторы П416 и П214 — маркировка, цоколевка, основные параметры.

Транзисторы П416

Транзисторы П416 — германиевые, маломощные,
высокочастотные, структуры — p-n-p.Корпус металлостекляный.Маркировка буквенно — цифровая, на боковой поверхности корпуса.
Эмиттер находится с краю — отмечен цветной точкой на корпусе.
Коллектор находится посередине, база с противоположной стороны,
от эмиттера.
На рисунке ниже — маркировка и цоколевка П416.

Наиболее важные параметры.

Коэффициент передачи тока в режиме малого сигнала, при температуре окружающей
среды +25 по Цельсию. У транзисторов П416 без буквы
— от 25 до 80 У транзисторов П416А
— от 60 до 125 У транзисторов П416Б
— от 90 до 200

Граничная частота передачи тока. 40 60 80

Максимальное напряжение коллектор — эмиттер
— 12 в.

Максимальный ток коллектора(постоянный)
— 25 мА.
Обратный ток коллектора при напряжении эмиттер-коллектор 10в
и температуре окружающей среды от -60 до +25 по Цельсию
не более — 3 мкА.

Обратный ток эмиттера при напряжении база-эмиттер 2в
не более — 100 мкА.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 50мА и базовом 3мА:У транзисторов П416 без буквы —

2 в. У транзисторов П416А, П416Б —
1,7 в.

Напряжение насыщения база-эмиттер при коллекторном токе 10мА и базовом 1мА:— 0,5 в.

Рассеиваемая мощность коллектора —
100 мВт.

Транзисторы
П214

Транзисторы П214 — большой мощности низкочастотные германиевые сплавные p-n-p. Предназначены для
работы в схемах переключения, выходных каскадах усилителей НЧ, преобразователях и стабилизаторах
постоянного напряжения.
Корпус металлический, герметичный.
Маркировка буквенно — цифровая, сверху корпуса.

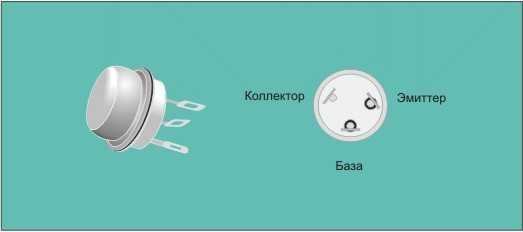

На рисунке ниже — цоколевка и маркировка П214.

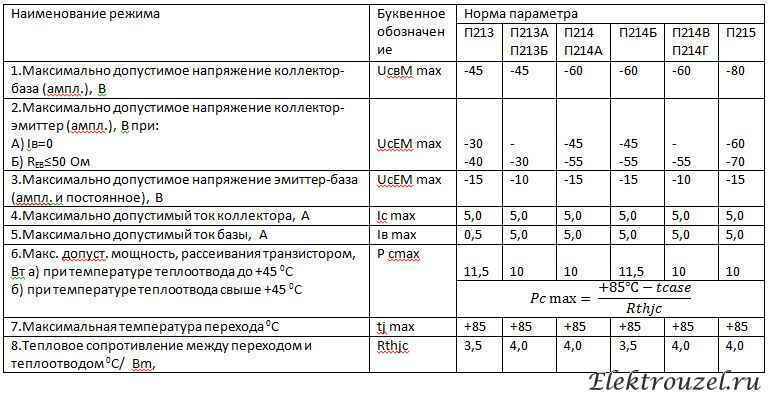

Наиболее важные параметры.

Коэффициент передачи тока

20206050150 20150

Максимально допустимое напряжение коллектор-эмиттер
— 45в.

Максимальный ток коллектора — 5А.

Обратный ток коллектора при напряжении эмиттер-коллектор 60в
и температуре окружающей среды от -60 до +25 по Цельсию
У транзисторов П214 без буквы, П214А —
0,3 мА. у транзисторов П214Б, П214В,П214Г —
1,5 мА.

Обратный ток эмиттера при напряжении база-эмиттер 2в
не более — 100 мкА.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 3 А и базовом 0,35А:У транзисторов П214 без буквы, П214А,П214Б —
0,9 в. У транзисторов П214В,П214Г при коллекторном токе 2 А и базовом 0,3А —
2,5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 3А и базовом 0,37А:У транзисторов П214 без буквы, П214А —
1,2 в. У транзисторов П214Б при коллекторном токе 2 А и базовом 0,3А —
0,9 в.

Рассеиваемая мощность коллектора
— около 10 Вт(на радиаторе).

Граничная частота передачи тока — от 100 до 150 КГц.

На главную страницу В начало

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Транзистор п214в: характеристики, цоколевка и применение

Главной особенностью транзистора п214в является его малая тепловая зависимость, что позволяет использовать его даже в условиях повышенных температур. Также его характеризует низкое сопротивление открытого канала, что обеспечивает высокую скорость переключения.

Цоколевка транзистора п214в состоит из трех выводов: истока, стока и затвора. Исток является основным выводом, через который поступает и оттекает ток. Сток является выходным выводом, а затвор — входным выводом, который управляет током через транзистор.

Транзистор п214в широко применяется в различных схемах электроники, включая усилители, модуляторы, источники тока и др. Он найдет свое применение также в радиосвязи, автомобильной электронике и промышленных устройствах.

Выводя характеристики, цоколевку и применение транзистора п214в, можно сделать вывод о его универсальности и широком спектре возможностей в различных сферах электроники.

Лучшие аналоги транзистора п 214 и их характеристики

Ниже приведен список некоторых лучших аналогов транзистора п 214:

  • Транзистор п 213 — имеет схожие характеристики и может заменить транзистор п 214 в большинстве схем. Однако, его стоимость может быть выше.
  • Транзистор п 215 — обладает улучшенными техническими характеристиками по сравнению с транзистором п 214. Использование данного аналога может повысить качество и надежность схемы.
  • Транзистор п 216 — отличается высокой мощностью и способностью работать в более сложных условиях. Если требуется усилитель с большими мощностями, этот аналог может быть предпочтительным выбором.
  • Транзистор п 217 — обеспечивает более низкие уровни шума и искажений по сравнению с транзистором п 214. Если требуется высокое качество звука или сигнала, данный аналог может быть лучшим выбором.

Важно отметить, что выбор аналога транзистора п 214 зависит от конкретной ситуации и требований к схеме. При замене транзистора рекомендуется обратиться к документации и схеме устройства, чтобы убедиться в совместимости и правильном подборе аналога

Усилитель на транзисторах 13002

Хотя компактные люминесцентные лампы уже непопулярны, у многих самодельщиков накопились платы от них. Среди прочих компонентов, там присутствуют транзисторы типов 13001, 13002, 13003. Хотя они считаются ключевыми, перевести их в линейный режим общепринятым способом не составляет труда, выходная мощность при этом, конечно, невелика. Так, например, автор Instructables под ником Utsource123 собрал из двух таких транзисторов составной (его также называют транзистором Дарлингтона, который сделал соответствующее изобретение в 1953 году) и построил на нём простой однотактный усилитель мощности звуковой частоты (УМЗЧ). Поскольку мастер решил не составлять схему усилителя, переводчику пришлось восстановить её по описанию и фотографиям. Получилась самая обыкновенная схема УМЗЧ на составном транзисторе без каких-либо особенностей. На старых транзисторах МП она выглядела бы точно так же. С учётом противоположной структуры, конечно.

Смещение на базу резистором, конденсатор, чтобы это смещение не попало в источник сигнала — всё как обычно. Конденсатор на 100 мкФ, 25 В, резистор на 1 кОм.

Первым делом мастер знакомит читателей с цоколёвкой транзистора 13002:

Затем он, как и положено при сборке из двух транзисторов одного составного, соединяет эмиттер первого транзистора с базой второго. Хорошо, они как раз расположены рядом.

Впаивает резистор смещения между коллектором и базой первого транзистора. Благодаря ему оба транзистора будут работать в линейном режиме.

Подключает к базе первого транзистора плюсовой вывод конденсатора:

Соединяет коллекторы обоих транзисторов перемычкой:

Подключает сигнальный кабель: общий провод припаивает к эмиттеру второго транзистора, а выход любого из стереоканалов — к минусовому выводу конденсатора:

Один вывод динамической головки соединяет с плюсом питания, второй — с соединёнными вместе коллекторами обоих транзистора. Минус питания подаёт на эмиттер второго транзистора.

Усилитель готов к работе. Если не добавлять к нему регулятор громкости, источник сигнала придётся взять такой, в котором соответствующий регулятор имеется. И можно слушать.

Собрав второй такой же усилитель и подав на него сигнал с другого стереоканала, вы получите стереофонический эффект.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Производители транзистора П214Б

В настоящее время транзистор П214Б производится рядом российских и украинских компаний. Вот некоторые из них:

  • ОАО «Микроэлектроника» – одна из крупнейших российских компаний в области производства полупроводниковой продукции;
  • ОАО «Красногорский завод им. С.А. Зверева» – специализируется на производстве полупроводников, включая транзисторы, микросхемы и полевые транзисторы;
  • ПАО «Семицветик» – является одним из ведущих производителей электронных компонентов в России, включая транзисторы, микросхемы и диоды;
  • ОАО «Полюс» – производит широкий спектр электронной продукции, включая транзисторы, полевые транзисторы и микросхемы;
  • ПАО «РадиоФизика» – один из крупнейших производителей полупроводников в Украине, включая транзисторы и полевые транзисторы.

Это только несколько из множества компаний, которые производят транзистор П214Б. Большой выбор производителей гарантирует наличие данного транзистора на рынке и дает возможность выбора поставщика в зависимости от требований и предпочтений покупателя.

Транзисторы с улучшенными характеристиками для п 214

Если вам необходимо найти аналог для транзистора п 214 с улучшенными характеристиками, рассмотрите следующие варианты:

1. П 216

Транзистор п 216 имеет высокое значение коэффициента усиления тока и может работать с большими токами. Он обладает низким сопротивлением перехода и низкими шумами. П 216 часто применяется в радиоэлектронике и телекоммуникационном оборудовании.

2. П 218

Транзистор п 218 обладает высокой надежностью и стабильностью работы. Он имеет высокий коэффициент усиления тока и низкое сопротивление коллектора. П 218 особенно подходит для применения в усилительных схемах и импульсных источниках питания.

3. 2N3904

Транзистор 2N3904 является общим вариантом для замены п 214. Он имеет высокий коэффициент усиления тока, низкое сопротивление коллектора и низкое сопротивление перехода. 2N3904 широко применяется в аудио- и видеоусилителях, а также в низкочастотных усилительных схемах.

Выбор транзистора зависит от требуемых характеристик и условий эксплуатации. При замене транзистора п 214 на аналог необходимо учесть электрические параметры и подбирать компонент, который наилучшим образом подходит для конкретной цели.
