Мощный низковольтный маяк
Для обозначения опасного участка, или неисправной машины, стоящей на дороге, в ночное время может быть весьма полезным световой маяк, питающийся от автомобильного аккумулятора. Схема маяка показана на рисунке 2. Выполнена она по схеме несимметричного мультивибратора, в котором одно из плеч сделано на мощном коммутаторном полевом транзисторе VT2 типа IRF530.
Схема включается последовательно лампе накаливания Н1, и питается через неё. Полевой транзистор VT2 в открытом состоянии имеет очень низкое сопротивление канала, поэтому напряжение питания схемы во время открытого состояния VT2 снижается почти до нулевого значения.
Чтобы поддерживать питание схемы во время горения лампы, когда полевой транзистор VT2 открыт, есть цепь из конденсатора С1 и диода VD1. Конденсатор С1, в то время, когда VT2 закрыт, через диод VD1 и лампу быстро заряжается, и во время открытого состояния VT2 схема питается напряжением, накопленном на С1, потому что диод VD1 препятствует разрядке этого конденсатора.
Рис. 2. Схема мощный низковольтного свето-маяка.
Частота мигания лампы зависит от емкости конденсатора С2. Лампа Н1 — стандартная автомобильная лампочка от фар. Можно использовать лампу мощностью до 65 W. При этом, нужно учесть что транзистору VT2 может потребоваться радиатор.
Другие разделы справочника:
Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба .
Спасибо за терпение и сотрудничество.
Т

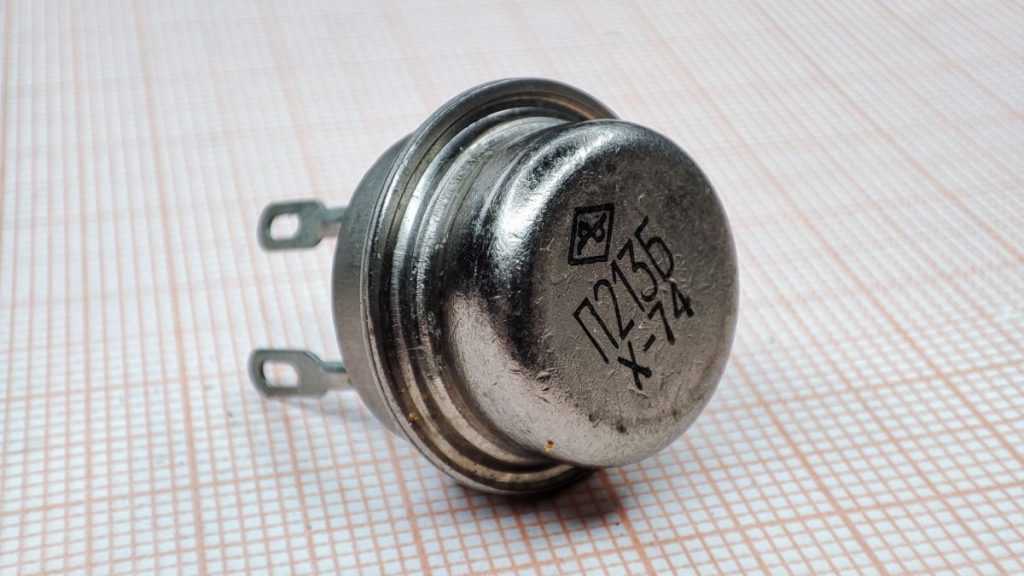

ранзисторы П213
— германиевые, мощные,
низкочастотные, структуры — p-n-p.
Корпус металло-стекляный.
Маркировка буквенно — цифровая, сверху корпуса.

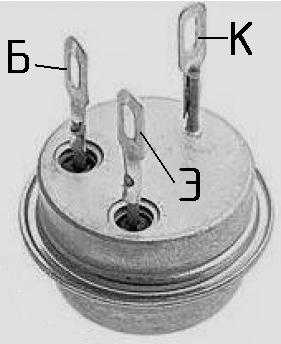

На рисунке ниже — цоколевка П213.
Как найти лучшие замены для транзистора п213?
При поиске лучших замен для транзистора п213 важно учитывать не только гарантированное качество и надежность, но также и совместимость с вашей схемой и требованиями. Для начала, необходимо определить технические характеристики транзистора п213, такие как максимальное рабочее напряжение, максимальный ток, коэффициент усиления и тип корпуса
Затем, используя данные характеристики, можно провести поиск аналогов в специализированных онлайн-каталогах или базах данных
Для начала, необходимо определить технические характеристики транзистора п213, такие как максимальное рабочее напряжение, максимальный ток, коэффициент усиления и тип корпуса. Затем, используя данные характеристики, можно провести поиск аналогов в специализированных онлайн-каталогах или базах данных.
При выборе замены, рекомендуется обратить внимание на следующие моменты:
| 1. | Корпус: убедитесь, что новый транзистор имеет совместимый с п213 корпус, чтобы его можно было без проблем установить в вашу схему. |
| 2. | Технические характеристики: проверьте, что замена имеет аналогичные или лучшие показатели, такие как максимальное рабочее напряжение и ток, коэффициент усиления и прочность. |
| 3. | Производитель: отдайте предпочтение продукции от известных и надежных производителей, чтобы гарантировать качество и надежность замены. |
| 4. | Отзывы и обратная связь: изучите отзывы и мнения других пользователей о выбранной замене, чтобы узнать о ее реальной производительности и надежности. |
Кроме того, при наличии возможности, можно обратиться за консультацией к специалистам в области электроники или проконсультироваться с производителями транзисторов для получения рекомендаций по замене.
Важно помнить, что замена транзистора должна быть произведена с учетом всех необходимых мер предосторожности и правильным образом, чтобы избежать повреждения схемы или других элементов
Цветомузыкальная приставка на П213.

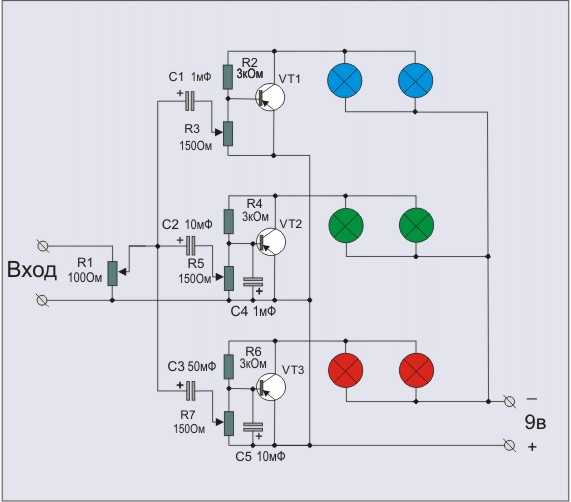

Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.
Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.
Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.
Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.
Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт
Эта страница показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора 2SC815
. Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.
Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si) Структура полупроводникового перехода: npn
Производитель: NEC Сфера применения: Medium Power, High Voltage Популярность: 13955 Условные обозначения описаны на странице «Теория».
Маркировка транзисторов
Транзистор КТ315. Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая сдвинута к левому краю корпуса. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения. Старые же (произведенные до 1971 года) транзисторы КТ315 маркировались буквой, стоящей посередине корпуса. При этом первые выпуски маркировались лишь одной большой буквой, а примерно в 1971 году перешли на привычную двухстрочную. Пример маркировки транзистора КТ315 показан на рисунке 1. Следует также отметить, что транзистор КТ315 был первым массовым транзистором с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.
Транзистор КТ315-1. Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора, а также транзисторы могут маркироваться кодовым знаком. Пример маркировки транзистора КТ315-1 приведен на рисунке 2. Маркировка транзистора кодовым знаком приведена в таблице 2.
Зарубежные прототипы
- КТ815Б — BD135
- КТ815В — BD137
- КТ815Г — BD139
14 thoughts on “ КТ815 параметры ”
Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше
Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая. Одним словом — обычный, среднепараметризованный транзистор для бытового использования
Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши
Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.
Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.
Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».
На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм
Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.
Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…
Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.
Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).
По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.
Характеристики КТ815
Ниже представлена таблица с техническими характеристиками КТ815
| Наименование | U КБ, В | U КЭ, В | I K , мА | Р К, Вт | h21 э | I КБ, мА | f, МГц | U КЭ, В. |
| КТ815А | 40 | 30 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | |
| КТ815Б | 50 | 45 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | |
| КТ815В | 70 | 65 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | |
| КТ815Г | 100 | 85 | 1500(3000) | 1(10) | 30-275 | ≤50 | ≥ 3 |
Обозначения из таблицы читаются следующим образом:
Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:
- Показатель температуры перехода — 150 градусов по Цельсию.
- Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.
Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.
Цветомузыкальная приставка на П213.
Очень несложную цветомузыкальную приставку можно собрать
на трех транзистрах П213. Три раздельных усилительных каскада предназначены
для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает
сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц,
на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.
Входной сигнал берется с выхода акустических колонок. Его уровень
регулируется с помощью потенциометра R1. Для подстройки
уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7.
Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой
каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается
схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.
Транзисторы П213 могут иметь значительный разброс по усилению тока.
Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного
сигнала.
При этом транзисторы обязательно будут греться. Стабильность работы
германиевых полупроводниковых приборов очень зависит от температуры.
Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.
Применение транзистора П213б в различных схемах
Одним из основных применений транзистора П213б является его использование в усилительных схемах. Благодаря высокой мощности и хорошим рабочим параметрам, этот транзистор позволяет увеличить амплитуду сигнала и обеспечить качественное усиление звуковых или электрических сигналов. Такие усилительные схемы широко применяются в аудио- и видеоаппаратуре, радиосвязи, беспроводных устройствах связи.
Кроме того, транзистор П213б может быть использован в схемах переключения. Его низкое время реакции и низкое потребление мощности позволяют использовать его в цифровых и логических схемах, где необходимо быстрое и точное переключение сигналов. Транзисторы П213б активно применяются в современных компьютерах, микроконтроллерах, микросхемах и других схемах, где требуется высокая степень надежности и точности.

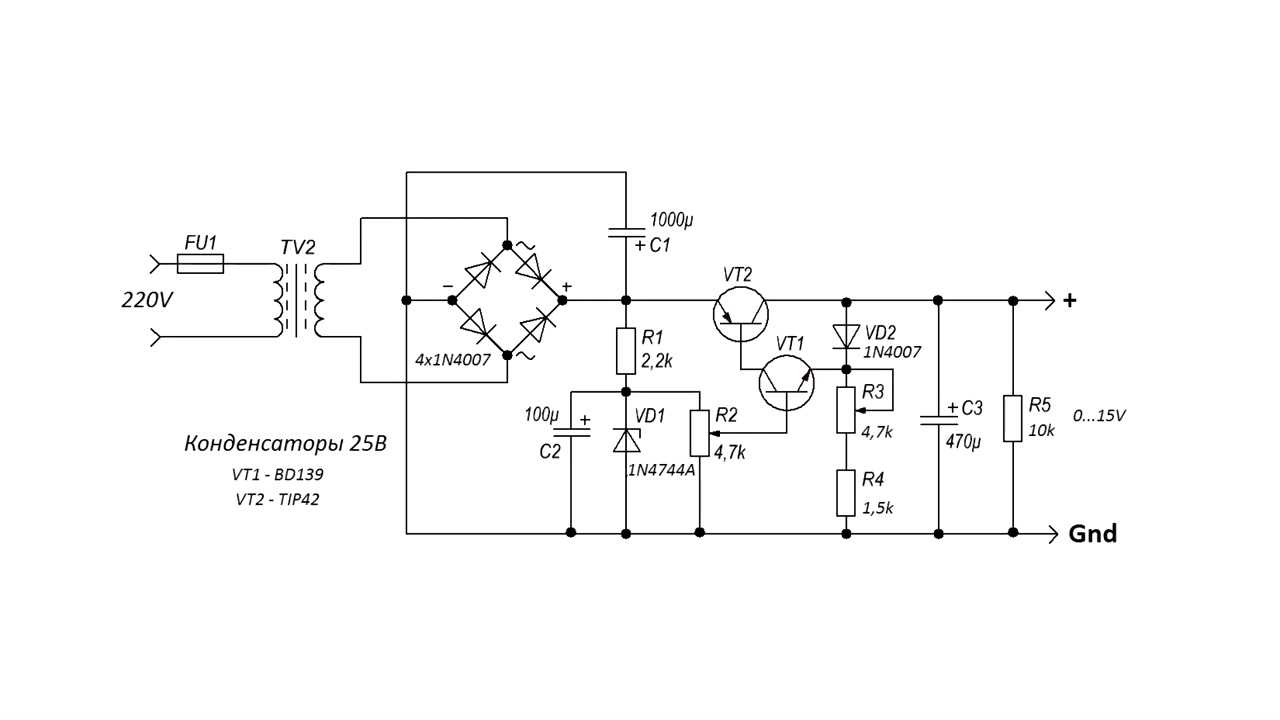

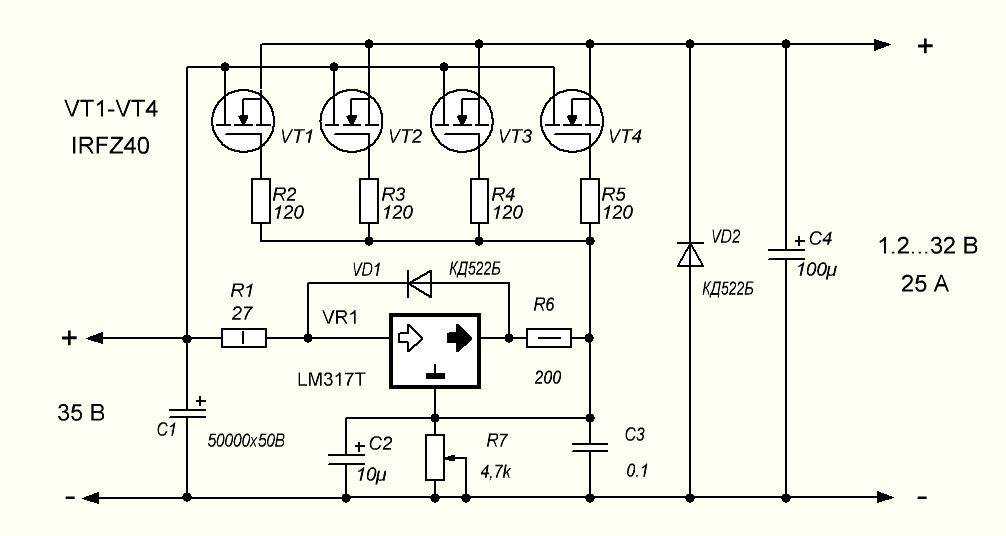

Также транзистор П213б может быть использован в схемах стабилизации напряжения. Благодаря своим характеристикам, этот транзистор позволяет создавать стабилизаторы напряжения, которые обеспечивают постоянное значение выходного напряжения независимо от колебаний входного напряжения. Такие стабилизаторы активно применяются в источниках питания, блоках питания для компьютеров, а также в других устройствах, где требуется стабильное напряжение для работы.
Транзистор П213б также может быть использован в других схемах, таких как генераторы сигналов, схемы модуляции, низкочастотные усилители и др. Благодаря своей универсальности и надежности, этот транзистор является одним из наиболее востребованных полупроводниковых элементов современной электроники и электротехники.
Цоколёвка и маркировка КТ815

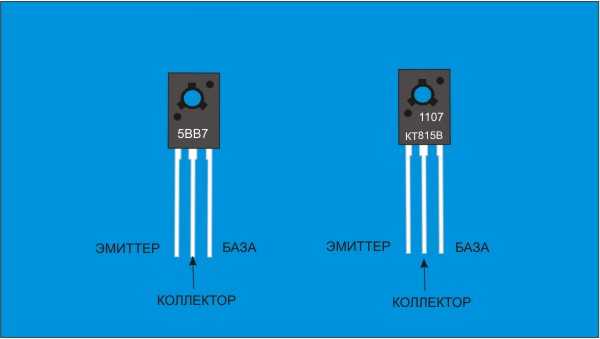

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89
. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

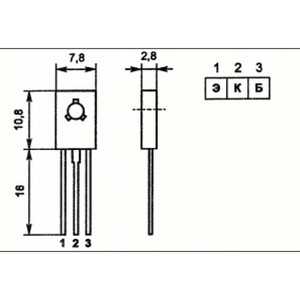

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.
На сегодняшний день
, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.
Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.
Цветомузыкальная приставка на П213.
Очень несложную цветомузыкальную приставку можно собрать
на трех транзистрах П213. Три раздельных усилительных каскада предназначены
для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает
сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц,
на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.
Входной сигнал берется с выхода акустических колонок. Его уровень
регулируется с помощью потенциометра R1. Для подстройки
уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7.
Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой
каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается
схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.
Транзисторы П213 могут иметь значительный разброс по усилению тока.
Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного
сигнала.
При этом транзисторы обязательно будут греться. Стабильность работы
германиевых полупроводниковых приборов очень зависит от температуры.
Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.
Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее.
Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101,
Рига 103, Урал Авто-2.
Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204-
стерео и т. д.
Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт
Принцип работы транзистора П213б
Когда на базу подается небольшой ток, называемый базовым током, происходит образование тонкого активного слоя в области перехода между базой и эмиттером. Этот слой позволяет контролировать ток, протекающий между коллектором и эмиттером. Базовый ток действует как управляющий сигнал, а ток, протекающий между коллектором и эмиттером, усиливается.
Транзистор П213б может работать в двух режимах: активном и насыщенном. В активном режиме транзистор работает как усилитель, усиливая малые сигналы. В насыщенном режиме транзистор позволяет протекать большому току между коллектором и эмиттером, что используется в ключевых схемах. Режим работы транзистора зависит от величины базового тока и напряжения между коллектором и эмиттером.
Важными характеристиками транзистора П213б являются коэффициент усиления по току (β), напряжение переключения (Vbe) и напряжение коллектор-эмиттер в отсечке (Vce). Коэффициент усиления по току показывает, насколько усиливается ток коллектора по сравнению с базовым током. Напряжение переключения указывает на начало включения транзистора, а напряжение коллектор-эмиттер в отсечке позволяет определить, когда транзистор перестает работать как усилитель.
| Характеристика | Значение |
|---|---|
| Коэффициент усиления по току (β) | от 40 до 120 |
| Напряжение переключения (Vbe) | 0,6 В |
| Напряжение коллектор-эмиттер в отсечке (Vce) | не более 40 В |
Основные характеристики схем с транзисторами п213
Высокая надежность. Транзисторы п213 известны своей высокой стабильностью и долговечностью. Они способны работать при различных температурах и в условиях экстремальных нагрузок без потери производительности. Благодаря этому, схемы с транзисторами п213 широко применяются во многих отраслях от промышленности до авиации и космической техники.
Высокая скорость и эффективность. Схемы с транзисторами п213 обладают высокой скоростью работы, что позволяет использовать их для создания мощных и быстродействующих устройств. Они эффективно управляют потоком электрона и имеют низкое потребление энергии, что делает их экономичными в использовании.
Широкий диапазон рабочих напряжений. Транзисторы п213 могут работать при различных напряжениях, что позволяет их применять в различных электронных схемах. Они способны работать как с низкими, так и с высокими напряжениями, что делает их универсальными и подходящими для различных задач.
Удобство в использовании. Схемы с транзисторами п213 отличаются простотой монтажа и настройки. Они могут быть легко включены в электронные схемы и управляются с помощью простых сигналов. Благодаря этому, схемы с транзисторами п213 могут быть использованы как в профессиональной электронике, так и в домашних условиях.
Таким образом, схемы с транзисторами п213 обладают рядом основных характеристик, которые делают их привлекательными для различных областей применения. Их высокая надежность, скорость и эффективность, широкий диапазон рабочих напряжений и удобство использования являются ключевыми факторами, способствующими их широкому применению в современной электронике.
Транзисторы КТ815
Транзисторы КТ815 — кремниевые, мощные, низкочастотные, структуры — n-p-n. Применяются в усилительных и генераторных схемах. Корпус пластмассовый, с гибкими выводами. Масса — около 1 г. Маркировка буквенно — цифровая, на боковой поверхности корпуса, может быть двух типов.
Кодированая четырехзначная маркировка в одну строчку и некодированная — в две. Первый знак в кодированной маркировке КТ815 цифра 5, второй знак — буква, означающая класс. Два следующих знака, означают месяц и год выпуска. В некодированной маркировке месяц и год указаны в верхней строчке. На рисунке ниже — цоколевка и маркировка КТ815.
Аналоги и комплементарная пара
| Аналог | VCEO | IC | PC | hFE | fT |
|---|---|---|---|---|---|
| S9013 | 25 | 0,5 | 0,625 | 64 | 150 |
| Отечественное производство | |||||
| КТ315Г | 35 | 0,1 | 0,15 | 50 | 250 |
| КТ3102А | 50 | 0,1 | 0,25 | 100 | 150 |
| КТ680А | 25 | 0,6 | 0,35 | 85 | 120 |
| Импорт | |||||
| 2SC1008 | 60 | 0,75 | 0,75 | 60 | 100 |
| BC537 | 60 | 1 | 0,625 | 50 | 120 |
| BC538 | 80 | 1 | 0,625 | 50 | 120 |
| KSC1008 | 60 | 0,7 | 0,8 | 40 | 30 |
| KSC1009 | 140 | 0,7 | 0,8 | 40 | 30 |
| KSP05 | 60 | 0,5 | 0,625 | 50 | 100 |
| KSP06 | 80 | 0,5 | 0,625 | 50 | 100 |
| KSP42 | 300 | 0,5 | 0,625 | 40 | 50 |
| KSP43 | 200 | 0,5 | 0,625 | 40 | 50 |
| MPS6532 | 30 | 0,6 | 0,31 | 30 | 200 |
| MPSA42 | 300 | 0,5 | 0,625 | 25 | 50 |
| MPSA43 | 200 | 0,5 | 0,625 | 25 | 50 |
| MPSW01A | 40 | 1 | 1 | 50 | 50 |
| MPSW01AG | 50 | 1 | 1 | 60 | 50 |
| MPSW05 | 60 | 0,5 | 1 | 60 | 50 |
| MPSW05G | 60 | 0,5 | 1 | 60 | 50 |
| MPSW06 | 80 | 0,5 | 1 | 80 | 50 |
| MPSW06G | 80 | 0,5 | 1 | 60 | 50 |
| MPSW42 | 300 | 0,5 | 1 | 40 | 50 |
| MPSW42G | 300 | 0,5 | 1 | 40 | 50 |
Примечание: все характеристики транзисторов аналогов взяты из даташип производителя.
Для комплементарной пары рекомендуется использовать транзистор прямой проводимости S9012.

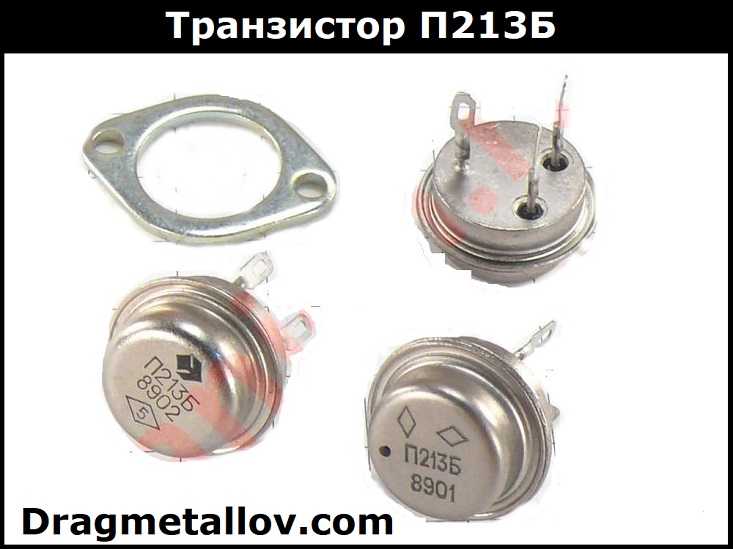

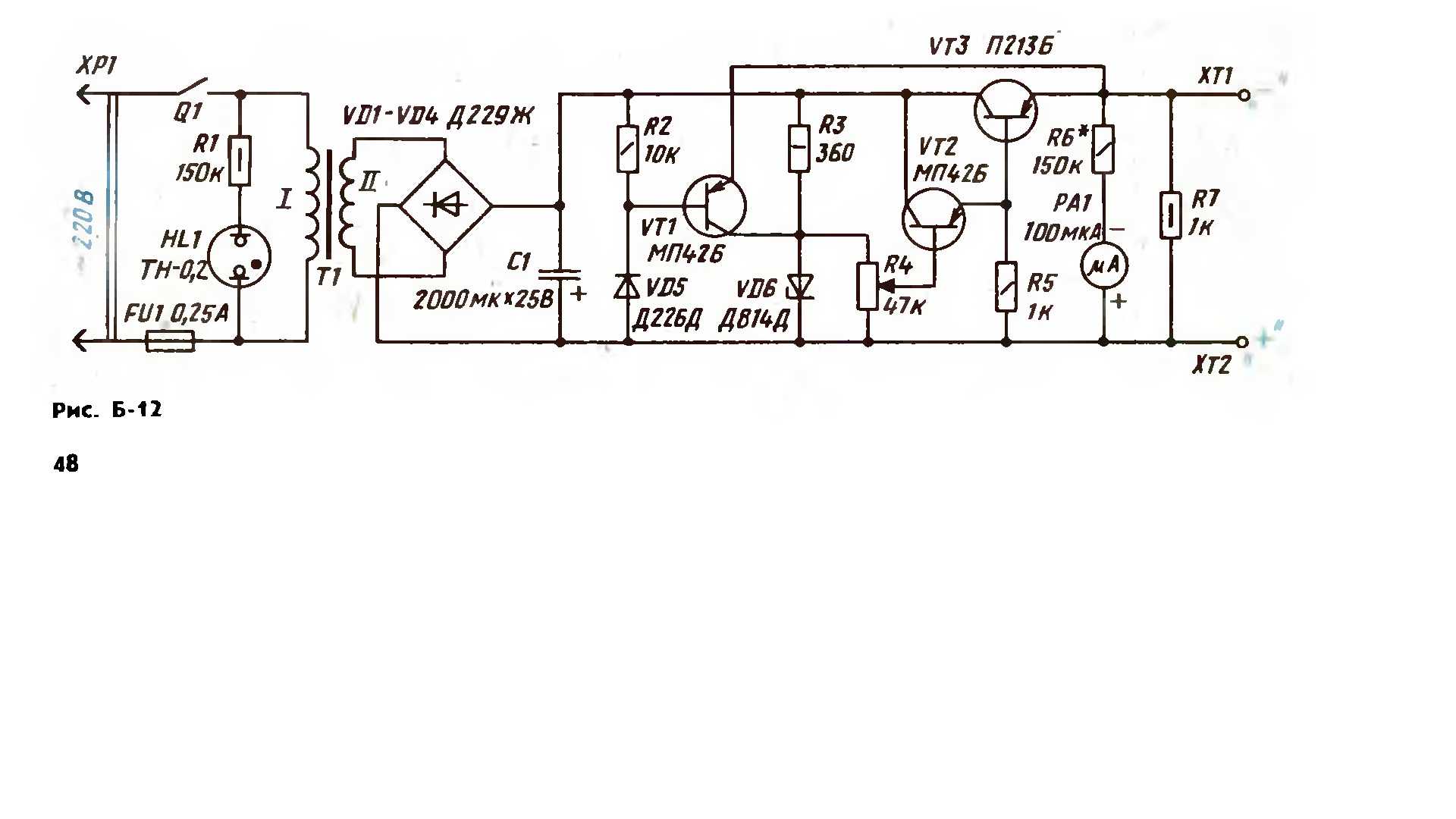

Транзистор П213Б: характеристики, цоколевка, применение
Основные технические характеристики транзистора П213Б:
- Напряжение коллектора: 40 В;
- Ток коллектора: 0,003 А;
- Ток базы: 0,001 А;
- Мощность: 0,15 Вт;
- Коэффициент усиления по току коллектора: не менее 30.
Цоколевка транзистора П213Б имеет следующую структуру:
- Коллектор (К) — вывод 1;
- База (B) — вывод 2;
- Эмиттер (E) — вывод 3.
Транзистор П213Б широко применяется в различных электронных устройствах:
- Усилители и блоки питания: транзистор П213Б обладает высокой надежностью и стабильностью работы, что позволяет использовать его в устройствах для усиления или стабилизации электрических сигналов и напряжений.
- Автомобильная электроника: благодаря своим характеристикам, П213Б может применяться в различных системах автомобилей, включая их вентиляторы и датчики.
- Телекоммуникационные устройства: транзистор П213Б может использоваться в устройствах связи для обеспечения стабильного усиления сигналов.
В заключение, транзистор П213Б — надежный и стабильный прибор, обладающий широким спектром применения в различных электронных устройствах.
Прозвонка транзистора
Всем транзисторам, разработанным до года, присвоены условные обозначения по стандарту, установленному в году. Согласно этому стандарту условное обозначение транзисторов может состоять из трех элементов: первый — буквенный П — плоскостной транзистор : второй — цифровой, указывающий на материал прибора германий или кремний и обычное применение или назначение транзистора. Основная классификация ведется по максимальной допустимой мощности, рассеиваемой на коллекторе Р к. Последний третий элемент обозначения — буквенный, указывающий разновидность прибора. Исключение из этого правила представляют транзисторы типа П4А—П4Д, которые являются транзисторами большой мощности. В настоящее время эта система классификации транзисторов устарела и не соответствует возросшему количеству и разнообразию приборов. В связи с этим с года была введена новая система классификации и условных обозначений на полупроводниковые приборы, в том числе и на транзисторы.
Справочники
|
|
|||||
|
Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов. Цветовая и кодовая маркировка транзисторов В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые маркируются одинаково. В этом случае их можно отличить только по некоторым дополнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора. Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26. Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзистора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2). Кодовая маркировка наносится на боковую поверхность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обозначает год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26. Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или кодом, состоящим из геометрических фигур (рис. 8.4). Транзисторы в корпусе КТ-27 дополнительно маркируются окрашиванием торца корпуса, противоположного выводам: КТ814 — серо — бежевый; КТ815 — серый нлн снренево — фиолетовый; КТ816 — розово — красный; КТ817 — серо — зелёный; КТ683 — фиолетовый; КТ9115 — голубой. Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода. Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине. Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соответственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).
Кизлюк А.И. Ключевые теги: Кизлюк |
|||||
|
|||||
|
|||||
Маркировка и цоколёвка
Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.
Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:
- Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
- Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :
А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.
На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.
Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.
Зависимость тока коллектора от выходного напряжения
На графике представлена выходная вольтамперная характеристика биполярного транзистора. Он интересен тем, что на форму кривых влияют практически все основные электрические параметры полупроводникового элемента. Семейство линий представляет собой ступенчатое открытие транзистора по мере увеличения тока базы. Это активный (усилительный) режим работы элемента. На графике это последовательность практически горизонтальных линий, свидетельствующих о нарастании тока коллектора с ростом тока базы.
Режим отсечки на графике – это область, граничащая с осью Х (напряжение коллектор-эмиттер). Транзистор закрыт – ток коллектора практически отсутствует.
Режим насыщения – это вертикальная зона семейства кривых, в непосредственной близости от оси Y. Падение напряжения на переходе коллектор-эмиттер минимально.
Активные элементы схемы транзистора
- Эмиттер (E) — это область, где осуществляется подача носителей заряда (электронов или дырок) из активной зоны в основную зону.
- Коллектор (C) — это область, где происходит сбор носителей заряда из активной зоны.
- База (B) — это область, служащая для управления током между эмиттером и коллектором.
Переходы между этими областями называются p-n переходами. Они образуются в результате совмещения полупроводников разного типа: p и n. Тип транзистора определяется типом полупроводниковых областей: NPN или PNP.
В NPN-транзисторе эмиттер состоит из n-типа полупроводника, а база и коллектор — из p-типа. В PNP-транзисторе эмиттер состоит из p-типа полупроводника, а база и коллектор — из n-типа.
Принцип работы транзистора основан на контроле тока базы для управления током коллектора. Малый ток в базе может быть усилен и нагрузка, подключенная к коллектору, получит усиленный ток.
Цоколёвка и маркировка КТ815
Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89
. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.
Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.
На сегодняшний день
, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.
Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.
Цветомузыкальная приставка на П213.
Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.
Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.
Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.
