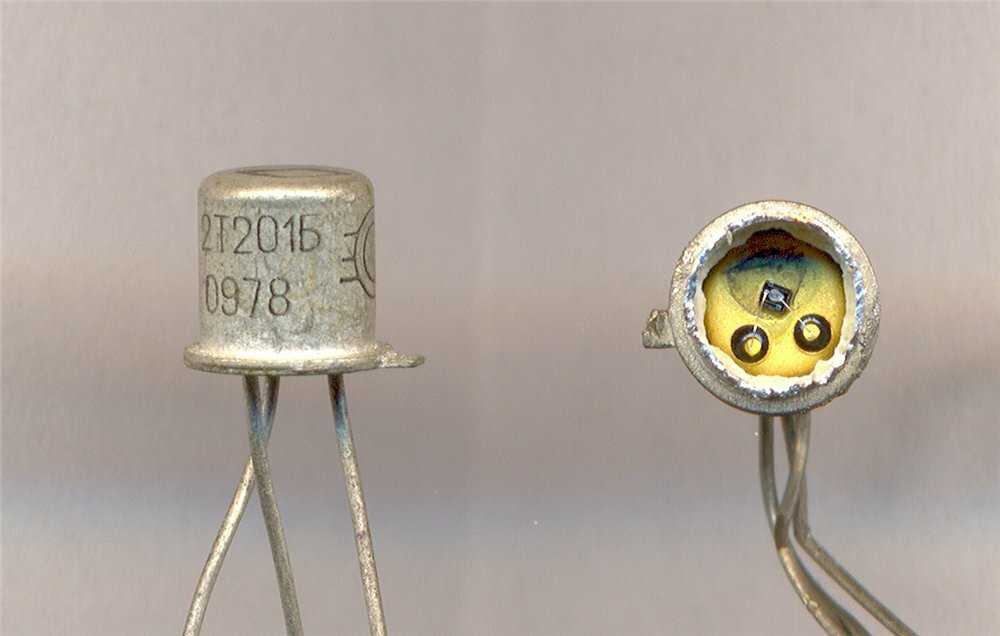

Кт201 , 2т201

Как выбрать замену для транзистора п 201

В процессе разработки электронных устройств всегда может возникнуть необходимость заменить ​транзистор п 201. Будь то его выход из строя или просто потребность в более современной альтернативе, выбор подходящей замены играет важную роль в успешном завершении проекта.

Перед тем как выбирать подходящую замену, необходимо учесть характеристики транзистора п 201 и необходимые параметры для его замены. Перечень таких параметров включает следующие элементы:

1. Конфигурация	Транзисторы могут иметь различную конфигурацию выводов: отверстие, поверхностный монтаж и т.д. Необходимо выбрать замену с такой же конфигурацией, чтобы избежать сложностей в монтаже.
2. Тип	Существуют различные типы транзисторов — биполярные и полевые. Необходимо выбрать замену с таким же типом, чтобы обеспечить совместимость и корректную работу в устройстве.
3. Максимальное рабочее напряжение	Транзисторы имеют ограничение по максимальному рабочему напряжению, при котором они могут функционировать. Необходимо выбрать замену с аналогичным или большим значением данного параметра.
4. Максимальный ток коллектора	Транзисторы также имеют ограничение по максимальному току коллектора, который они могут выдерживать. Обязательно выбрать замену с аналогичным или большим значением данного параметра.
5. Частота переключения	Если в проекте присутствуют высокочастотные сигналы, необходимо выбрать замену с подходящей частотой переключения, чтобы обеспечить надлежащую работу устройства.

Необходимо провести тщательный подбор замены для транзистора п 201, чтобы получить максимально соответствующую альтернативу. Рекомендуется обратиться к документации производителя, где указаны характеристики и аналоги данного транзистора.

Также можно воспользоваться онлайн-сервисами, предоставляющими информацию о заменах компонентов. В этих сервисах можно указать характеристики и параметры транзистора п 201, чтобы получить список подходящих замен, среди которых можно выбрать наиболее подходящую.

Важно помнить, что замена транзистора п 201 может повлиять на работу всего устройства, поэтому необходимо провести тщательные испытания и тестирование после замены, чтобы убедиться в его корректной работе. Также рекомендуется иметь запасные компоненты для замены в случае дальнейшей необходимости

Аналоги и замены

Транзистор П 201 один из старых транзисторов, которыйу не больше не выпускается. Однако, у этого транзистора есть несколько аналогов и замен, которые могут использоваться вместо П 201.

Один из таких аналогов — транзистор КТ315. Он имеет похожие характеристики и может заменить П 201 во многих случаях. Его можно найти в большинстве электронных компонентов магазинов или заказать интернете.

Другой аналог П 201 — транзистор КТ368. Он также имеет схожие характеристики и могут использоваться вместо П 201. Вы также можете найти данный транзистор в электронных компонентах магазинов или заказать в Интернете.

Если не удаётся найти аналоги П 201, можно использовать общие замены, указанных в документации для вашего устройства или схемы.

В любом случае, перед заменой транзистора П 201 на аналог или замену, рекомендуется провести дополнительные исследования и проверки, чтобы убедиться, что выбранный ваами аналог или замена будет отвечать требованиям вашего устройства или схемы.

Отличия и преимущества альтернативных решений

Транзистор П201 уже давно зарекомендовал себя как надежный и широко используемый элемент в электронике. Однако, с течением времени и развитием технологий, появились различные альтернативы, предлагающие определенные отличия и преимущества.

Например, одной из альтернатив П201 является транзистор типа NPN. Он обладает высокой мощностью и превосходными характеристиками по сравнению с П201. Транзистор NPN способен выдерживать большие токи, обеспечивая стабильную работу устройств. Кроме того, его использование позволяет повысить эффективность и надежность схемы.

Еще одной альтернативой является биполярный транзистор PNP. Он имеет преимущества в отношении уровня шума, что делает его предпочтительным в некоторых областях, требующих более чистого сигнала. Также PNP транзисторы имеют хорошую теплорассеивающую способность, что позволяет снизить риск перегрева.

Однако, перед тем как заменить транзистор П201 на альтернативную модель, необходимо учесть совместимость и требования к электрическим параметрам. Кроме того, каждая альтернатива имеет свои особенности, и их выбор зависит от конкретной ситуации и требований проекта

Важно учитывать преимущества и ограничения каждого решения для достижения наилучшего результата

Более надежные и современные аналоги п201

Ниже приведены некоторые из них:

• КТ315
• КТ361
• КТ604
• КТ315Г
• КТ361Г

Эти транзисторы имеют такие же параметры, как и П201, но при этом обладают более высокой мощностью и надежностью. Они также способны выдерживать большее тепловыделение, что делает их идеальными вариантами для применения в различных электронных устройствах.

В дополнение к этому, существуют также полевые транзисторы, которые также являются хорошими аналогами П201:

• IRF3205
• IRF540
• 2N7000
• BS170

Они обладают высоким уровнем интеграции, малыми габаритными размерами и позволяют увеличить эффективность работы электронных устройств.

Таким образом, для замены транзистора П201 можно использовать различные альтернативы с более высокими характеристиками и улучшенной надежностью.

Недорогие альтернативы транзистору п201

1. КТ315 — недорогой и популярный аналог транзистора п201. Он имеет аналогичные характеристики и может использоваться во многих электронных устройствах.

2. КТ368 — еще одна экономичная альтернатива транзистору п201. Он также обладает схожими электрическими параметрами и может быть использован в различных приложениях.

3. КТ3107 — недорогая замена транзистору п201, отличающаяся высокой надежностью и стабильной работой. Он может использоваться в разного рода устройствах.

Необходимо отметить, что при замене транзистора п201 на альтернативу, необходимо учесть все электрические параметры и аналогичные характеристики, чтобы избежать возможных проблем в работе электронного устройства.

Ключевые характеристики для успешного проекта

Для успешной реализации проекта с заменой транзистора п 201 необходимо учесть следующие ключевые характеристики:

Тип транзистора: При выборе замены для транзистора п 201, необходимо учитывать его тип. Он может быть биполярным или полевым

Важно определить, какой тип требуется для работы в конкретном проекте.

Максимальное рабочее напряжение: Для успешной замены транзистора, необходимо учесть его максимальное рабочее напряжение. Оно должно быть не меньше, чем у заменяемого транзистора

Иначе это может привести к сбоям и неправильной работе проекта.

Максимальный рабочий ток: Важно также учесть максимальный рабочий ток заменяемого транзистора. Замена должна иметь такой же или больше максимальный рабочий ток, чтобы гарантировать нормальную работу проекта.

Параметры усиления: Одним из ключевых параметров для успешной замены транзистора п 201 являются его параметры усиления. Необходимо учитывать коэффициент усиления по току (hfe) и по напряжению (hie, hre, hfe). Заменяемый транзистор должен иметь такие же или близкие параметры усиления.

Тепловые характеристики: При выборе замены транзистора также необходимо учесть его тепловые характеристики, такие как коэффициент отвода тепла и максимальная рабочая температура. Заменяемый транзистор должен иметь такие же или лучше тепловые характеристики.

Цена: Необходимо учесть стоимость замены транзистора п 201. Цена должна быть доступной для проекта и не превышать бюджет. Однако, стоит помнить, что качество и надежность замены также играют важную роль, поэтому не стоит экономить на этом параметре.

Учитывая эти ключевые характеристики, можно выбрать оптимальную замену для транзистора п 201 и успешно реализовать проект.

Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер – 60 в, импульсное – 160 в – у КТ805А, КТ805АМ. 135 в – у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ – не более 2,5 в. У транзисторов КТ805Б, КТ805БМ – 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ – не более 2,5 в. У транзисторов КТ805Б, КТ805БМ – 5 в.

Максимальный ток коллектора. – 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ – – не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ – – не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более – 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). – 30 Вт.

Граничная частота передачи тока – 20 МГц.

Транзисторы КТ805 и качер Бровина.

Качер Бровина – черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла – источник высокого напряжения. Схема самого генератора предельно проста – он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости – КТ805АМ.

В самостоятельной сборке качера самый серьезный момент – намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 – 0,25 мм на диэлектрическое основание, например – пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен – может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу – это даст возможность наблюдать «стример» – коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы – стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 – 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 – 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор – чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно – выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина – 22см), а первичной – 6см (длина – 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения – 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего – от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

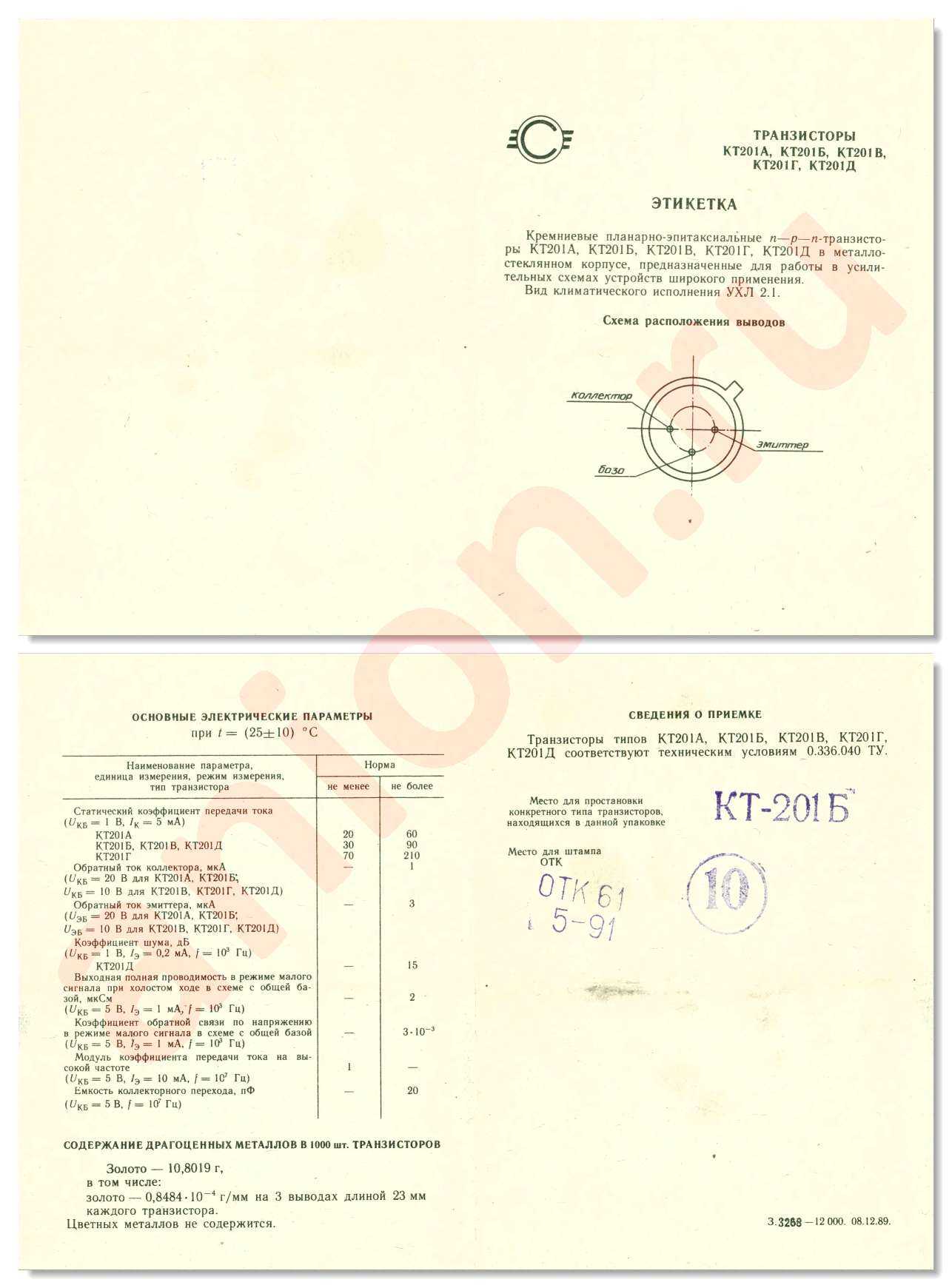

Справочный листок по транзисторам КТ201А…Д, 2Т201А…Д, КТ201АМ…ДМ:

Электрические
параметры:

Статический коэффициент передачи тока в схеме с ОЭ при UКБ = 1 В, IК = 5 мА:
при Т = +25 С	2Т201А, КТ201А, КТ201АМ	20…60
2Т201Б, 2Т201В, 2Т201Д, КТ201Б, КТ201В, КТ201Д, КТ201БМ, КТ201ВМ, КТ201ДМ	30…90
2Т201Г, КТ201Г, КТ201ГМ	70…210
при Т = -60 С	2Т201А	10…60
2Т201Б, 2Т201В, 2Т201Д	15…90
2Т201Г	35…210
при Т = +125 С	2Т201А	20…120
2Т201Б, 2Т201В, 2Т201Д	30…180
2Т201Г	70…400
Граничная частота коэффициента передачи тока в схеме с ОЭ при UКБ = 5 В, IЭ = 10 мА, не менее:
	КТ201(А…Д), КТ201(АМ…ДМ)	10 МГц
2Т201(А…Д) (типовое значение)	40 МГц
Коэффициент шума при UКБ = 1 В, IЭ = 0,2 мА, f = 1 кГц:
	2Т201Д, не более	15 дБ
типовое значение	6 дБ
КТ201Д, КТ201ДМ, не более	15 дБ
Обратный ток коллектора, не более:
при UКБ = 20 В и Т = +25 С	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	0,5 мкА
при UКБ = 20 В и Т = +125 С	2Т201А, 2Т201Б	10 мкА
при UКБ = 10 В и Т = +25 С	2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	0,5 мкА
при UКБ = 10 В и Т = +125 С	2Т201В, 2Т201Г, 2Т201Д	10 мкА
Обратный ток эмиттера при Т = +25 С, не более
при UЭБ = 20 В	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	3 мкА
при UЭБ = 10 В	2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	3 мкА
Выходная полная проводимость в режиме малого сигнала, при холостом ходе, при при UКБ = 5 В, IЭ = 1 мА, f = 1 кГц, не более:
		2 мкСм
типовое значение для 2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	0,5 мкСм
Коэффициент обратной связи по напряжению в режиме малого сигнала в схеме ОБ, при UКБ = 5 В, IЭ = 1 мА, f = 1 кГц, не более:
		3*10-3
типовое значение для 2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	3*10-4
Емкость коллекторного перехода при UКБ = 5 В, не более:
		20 пФ
типовое значение для 2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	9 пФ
Индуктивность выводов эмиттера и базы при L =3мм
		6 нГн

Предельные
эксплуатационные данные:

Постоянное напряжение коллектор — база:
	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	20 В
2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	10 В
Постоянное напряжение коллектор — эмиттер при RБЭ <= 2 кОм:
	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	20 В
2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	10 В
Постоянное напряжение эмиттер — база:
	2Т201А, 2Т201Б, КТ201А, КТ201Б, КТ201АМ, КТ201БМ	20 В
2Т201В, 2Т201Г, 2Т201Д, КТ201В, КТ201Г, КТ201Д, КТ201ВМ, КТ201ГМ, КТ201ДМ	20 В
Постоянный ток коллектора:
	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	20 мА
	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д, КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	30 мА
Импульсный ток коллектора при Q => 10:
при tимп. <= 10 мс.	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	100 мА
при tимп. <= 100 мкс.	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д, КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	100 мА
Постоянная рассеиваемая мощность коллектора:
при Т = -60С…+75С, P => 6650 Па	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д * При изменении температуры окр. среды от +75 до +125С, Pк,макс. уменьшается линейно.	150 мВт
при Т = -60С…+75С, P => 665 Па	100 мВт
при Т = +125С	60 мВт
при Т = -60С…+90С	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д * При изменении температуры окр. среды от +90 до +125С, Pк,макс. уменьшается линейно.	150 мВт
при Т = +125С	60 мВт
при Т = -45С…+85С	КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	150 мВт
Тепловое сопротивление переход-среда
	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д	556С/Вт
Температура p-n перехода
	КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д	+150С
Температура окружающей среды:
	2Т201А, 2Т201Б, 2Т201В, 2Т201Г, КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д	-60С…+125С
КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ	-45С…+85С

Возврат к оглавлению
справочникаНа Главную страницу
www.5v.ru

Варианты замены п201 в различных устройствах

Если вам необходимо заменить транзистор п201, но у вас его нет в наличии или вы не можете найти точно такую же модель, вы можете воспользоваться аналогами или альтернативными вариантами в зависимости от вашего устройства и требуемых характеристик.

1. Аналоги п201:
   • Транзисторы 2N3904 и BC547 являются популярными аналогами п201. Они имеют схожие параметры и могут заменить п201 в большинстве случаев.
   • Другими аналогами п201 являются 2N2222 и BC548. Они также подходят для замены п201 в различных устройствах.
2. Альтернативные варианты замены п201:
   • Если вам нужен транзистор с более высоким напряжением или током, вы можете рассмотреть альтернативные варианты, например, транзисторы семейства TIP или MJE. Они обладают более высокими параметрами и могут быть более подходящими в вашем случае.
   • Также можно использовать MOSFET транзисторы вместо п201, если вам нужно работать с более высокими частотами или при больших мощностях.

При замене транзистора п201 важно учитывать требуемые характеристики вашего устройства и подбирать аналоги или альтернативы с соответствующими параметрами. В случае сомнений или сложностей, лучше всего проконсультироваться с опытными специалистами или обратиться к документации вашего устройства

Что использовать вместо транзистора п201: лучшие альтернативы

1. Транзисторы серии КТ。“КТ” – это сокращение от «кремнийный транзистор». В данной серии можно найти различные модели, такие как КТ315, КТ368 и др., которые имеют схожие параметры и характеристики с транзистором п201.

2. Транзисторы серии 2N. Эта серия также предлагает несколько моделей транзисторов, которые могут быть альтернативой транзистору п201. Например, 2N2222, 2N3904, 2N3906 и другие.

3. Транзисторы серии BC. Транзисторы данной серии, включая модели BC547, BC548, BC549 и другие, также применяются в качестве заменителей транзистора п201. Они являются универсальными и широко используются в различных электронных устройствах.

4. Транзисторы серии MPS. MPS серия выпускается компанией ON Semiconductor и также имеет несколько моделей, которые могут быть заменой для транзистора п201. Например, MPSA42 и MPSA92.

5. Транзисторы серии TIP. Эта серия, включая модели TIP31, TIP32 и другие, обладает высокими рабочими характеристиками и может быть хорошей альтернативой транзистору п201.

При выборе замены для транзистора п201, важно обратить внимание на параметры и характеристики нового транзистора, чтобы они соответствовали требованиям вашей схемы и приложения. Также необходимо проверить совместимость патрубков и типов монтажа, чтобы новый транзистор можно было успешно установить вместо транзистора п201

В итоге, если вам необходимо заменить транзистор п201, не беспокойтесь – существует несколько хороших альтернатив, которые могут быть подходящими для вашего проекта или электронного устройства.
