Рекомендации по использованию транзистора КТ837Ф
1. Максимальное рабочее напряжение. Транзистор КТ837Ф имеет максимальное рабочее напряжение в обратном направлении, которое не должно превышать указанных значений. При превышении данного значения риск повреждения транзистора значительно возрастает.
2. Максимальная рабочая температура. Транзистор КТ837Ф способен работать в широком диапазоне температур, однако следует учитывать максимальное допустимое значение. Превышение указанной температуры может привести к снижению надежности работы транзистора.
3. Цоколевка. Транзистор КТ837Ф входит в серию транзисторов с цоколем ТО-92. В связи с этим, необходимо учитывать особенности цоколевки и правильно подключать транзистор к схеме.
4. Ток коллектора. Транзистор КТ837Ф обладает определенным допустимым током коллектора, который не следует превышать. При превышении данного значения возможно повреждение транзистора или снижение его рабочих характеристик.
5. Уровень сигнала. При использовании транзистора КТ837Ф следует учитывать уровень входного сигнала. Он должен находиться в определенном диапазоне, чтобы обеспечить корректную работу транзистора.
При соблюдении данных рекомендаций можно достичь стабильной и надежной работы транзистора КТ837Ф и максимально использовать его возможности в различных схемах и устройствах.
Список аналогов КТ837 на рынке
1. КТ817
КТ817 является одним из наиболее популярных аналогов для транзистора КТ837. Он имеет схожие характеристики, такие как номинальное напряжение коллектора-эмиттера 40 В и максимальный ток коллектора 1 А. КТ817 также хорошо выполняет свои функции в различных электронных схемах.
2. 2N3904
Транзистор 2N3904 также может быть аналогом для КТ837. Он имеет номинальное напряжение коллектора-эмиттера 40 В, но максимальный ток коллектора ниже — всего 200 мА. Тем не менее, он широко используется в электронных устройствах и доступен на рынке.
3. BC547
Биполярный транзистор BC547 также является хорошим аналогом для КТ837. Он имеет номинальное напряжение коллектора-эмиттера 45 В и максимальный ток коллектора 100 мА. BC547 часто используется в различных электронных приборах и может быть легко найден.
4. 2SC945
2SC945 — это еще один аналог для КТ837. Он имеет номинальное напряжение коллектора-эмиттера 60 В и максимальный ток коллектора 150 мА. Этот транзистор широко распространен и доступен на рынке.
Важно отметить, что при замене транзистора КТ837 на аналог следует обратить внимание на подходящие электрические параметры. Кроме того, рекомендуется также проверить совместимость аналога с остальными элементами схемы и убедиться в его соответствии требованиям вашего проекта
Цоколевка
Распиновка КТ818 зависит от его исполнения. Как говорилось ранее, эти транзисторы бывают двух видов: пластиковой упаковке КТ-28 (аналог импортного ТО220) и металлостеклянной КТ-9(ТО3). Обозначение типа приводится на корпусе. Таким устройство впервые появилось еще во времена СССР и с тех пор никак не изменилось. В техническом описании обычно указаны оба варианта.

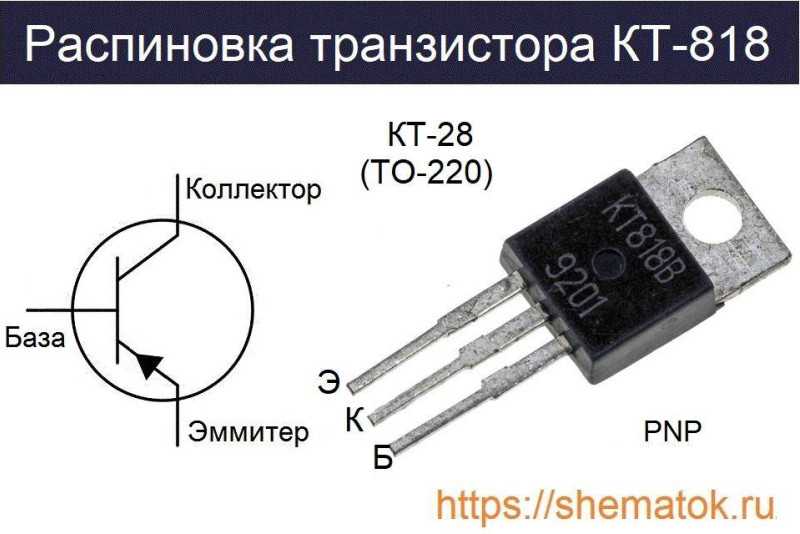

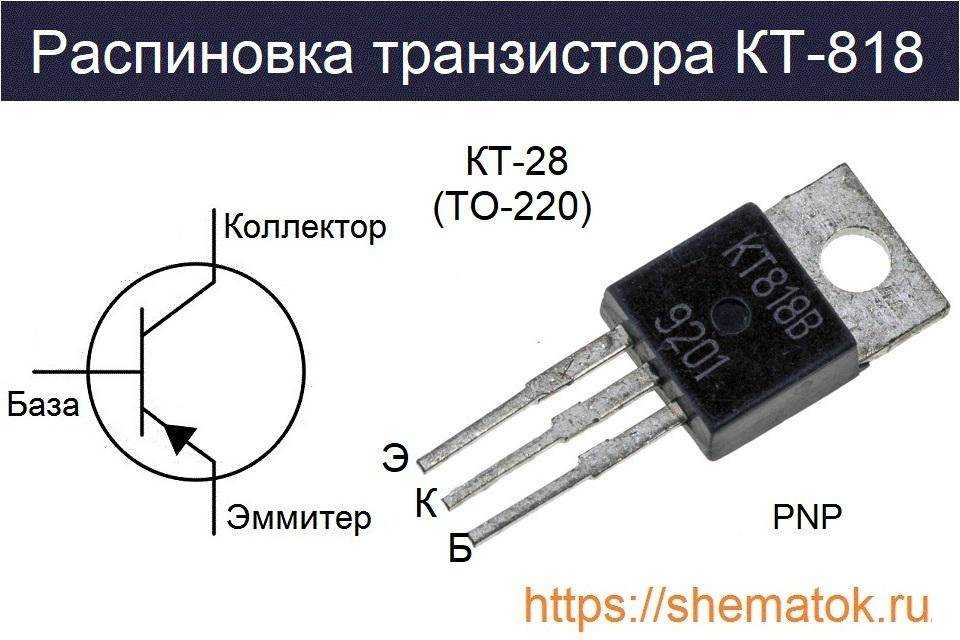

Внимательно рассмотрим цоколевку у КТ-28. Если смотреть на обозначение транзистора, то слева будет эмиттер (Э), в центре коллектор (К), а справа база (Б).
В металлостеклянном корпусе КТ818 практически перестали выпускать. Связано это с их моральным устареванием и непригодностью применения при создании новой техники. Старое оборудование, в котором они использовались ранее, уже сильно уступает современным техническим новинкам по своим параметрам. В тоже время их можно использовать в учебных целях и ремонта оборудования советских времен.

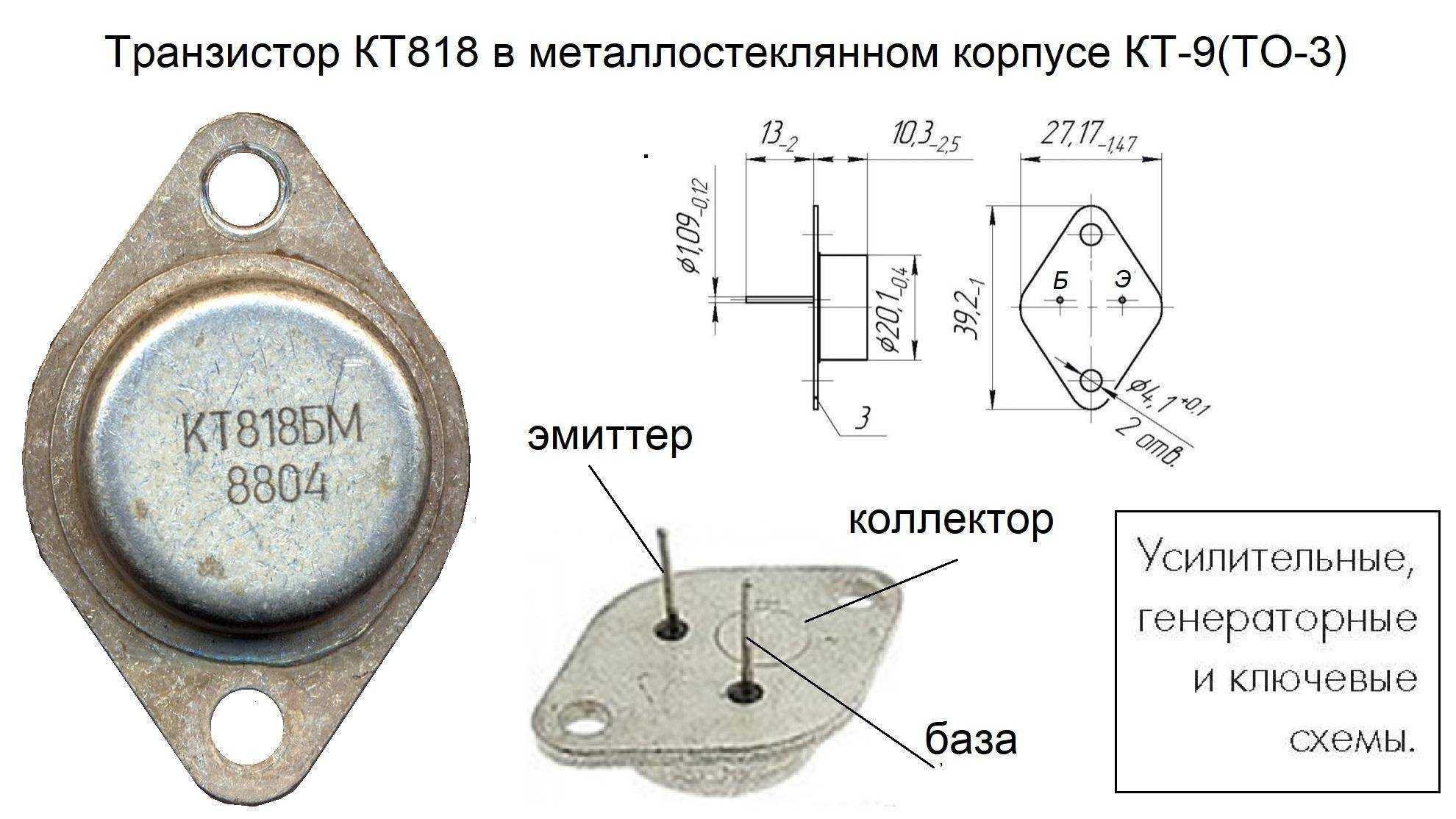

На рисунке ниже указано расположение выводов для КТ818(КТ-9). Если перевернуть транзистор и посмотреть на него, то вывод Б будет слева, а Э справа. Корпус устройства – это контакт К.
Цоколевка транзистора КТ837Ф
Транзистор КТ837Ф имеет следующую цоколевку:
- 1 — Эмиттер (E)
- 2 — База (B)
- 3 — Коллектор (C)
Для правильного подключения транзистора КТ837Ф необходимо учесть правильную последовательность выводов и соответствие их обозначениям.
При подключении транзистора следует соединить вывод 1 (Эмиттер) с общей нейтральной точкой схемы, вывод 2 (База) является входом сигнала управления, а вывод 3 (Коллектор) является выходом усиленного сигнала.
Неверная цоколевка транзистора может привести к его повреждению. Поэтому перед подключением необходимо внимательно проверить соответствие выводов и их обозначений.
Основные параметры
Транзисторы серии КТ837 подразделяют на 19 типов (от А до Х). У всей линейки одинаковая заявленной рассеиваемая мощность 30 Вт (при использовании теплоотвода) и ток коллектора 7,5 А (у белорусского до 10 А). По остальным параметрам они отличаются между собой, в основном величиной максимального напряжению между выводами и коэффициентом усиления по току (разброс по h21Э от 10 до 150).

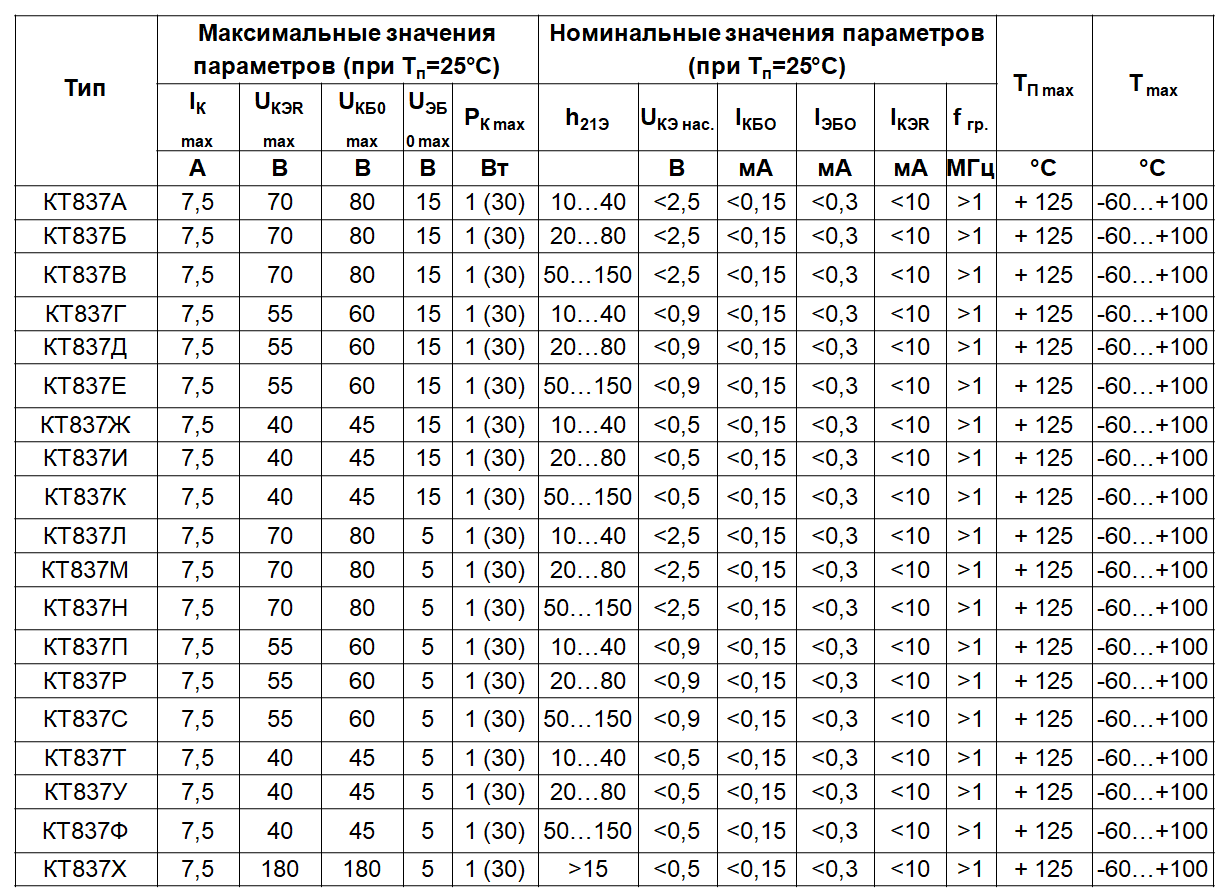

Ниже представлены все возможные типы транзистора КТ837 и их основные технические характеристики. Значения указаны для температуры окружающей среды не более +25 oС.
Как видно из представленной таблицы параметров, данные устройства не могут похвастаться способностью работать при высоких температурах, характерных для большинства современных аналогов. Так, максимальный нагрев корпуса (ТК) у них не должен превышать +100 oС, а перехода (ТП) +125oС. Граничная частота коэффициента передачи тока (F гр.) иногда больше 1 МГц, в новых партиях может достигать 5 МГц.
Коэффициент h21Э
К сожалению, разброс значений коэффициента усиления по току h21Э (он же HFE в зарубежной литературе) у серии КТ837 очень высокий — это один из главных её минусов. При этом, данный параметр может плавать в разных партиях как в большую, так и в меньшую сторону. Например, у некоторых транзисторов h21Э по даташит составляет 150, а при замерах в реальной жизни — в два, а то и в три раза хуже заявленного и не превышать 50.
Чтобы избежать сюрпризов в работе уже купленного транзистора, необходимо предварительно проверять соответствие значения h21Э с данными из даташит. Это можно сделать обычным мультиметром. Также заранее необходимо определится с его ролью в проекте. Устройства с буквами «В», «E», «Н» в конце маркировки, лучше подходят для усиления — они имеют h21Э от 50 до 150 и большой запас по возможному напряжению между выводами коллектор-эммттер
Для коммутационных схем лучше обратить внимание на устройства с меньшим h21Э и напряжением насыщения
Наиболее универсальными в линейке являются транзисторы КТ837Ф. Как видно из таблицы параметров, они обладают довольно низким напряжением насыщения (UКЭ.нас. до 0,5 В), небольшим для этого током базы (IКБO до 0,15 мА) и высоким h21Э (от 50 до 150). Они хорошо подходят как для усиливающих, так и для переключений схем.
Меры безопасности
Для стабильной работы любого полупроводникового устройства необходимо правильно рассчитать его обвязку и добиться соблюдения режимов эксплуатации. Производители обычно рекомендуют отнимать от заявленных в даташит значений параметров 20-30%. Чтобы транзистор меньше грелся дополнительно предусматривают установку его на радиатор.
Комплементарная пара
Комплементарной парой для рассматриваемого устройства является серия с NPN-структурой КТ805. Её долгие годы производили «без пары» и поэтому не указывали данной информации в технических справочниках. Позже для него начали производить комплементарник — КТ837 PNP-структуры. Очень часто эта парочка встречалась в выходных каскадах УНЧ. В советские годы их применяли в активной акустике вроде «Радиотехник S70», блоках УНЧ-50-8 усилителей «Радиотехника У7101 СТЕРЕО», «Радиотехника У101 СТЕРЕО».
Аналоги
Для транзистора КТ837 довольно сложно найти аналог. В большинстве случаев, при поиске ему альтернативы можно найти рекомендации по замене на уже снятые с производства транзисторы. Поэтому многие радиолюбители предпочитают не заморачиваться и меняют на оригинальный. В российских магазинах радиотоваров найти его не сложно. Тем не менее, для некоторых транзисторов этой серии можно рассмотреть следующие варианты замены:
- КТ837А, КТ837Г – BD244A, TIP42C;
- КТ837Б — BD302, KT818Б;
- КТ837В — КТ835Б, 2SB834;
- КТ837Д — 2N6111;
- КТ837C — 2N6108, 2N6109, BD225;
- КТ837Е — BD277;
- КТ837К — TIP127, КТ8115А;
- КТ837Н — 2N6107, BD223;
- КТ837Ф — 2N6106, BD224;
- КТ837Х — NTE197.
Применение и область применения
Одной из главных областей применения транзистора КТ837Ф является электроника мощных импульсных источников питания. Благодаря высокой надежности, низкому сопротивлению переключения и малому сечению, этот транзистор идеально подходит для применения в источниках питания телекоммуникационного, промышленного и бытового назначения.
Также транзистор КТ837Ф широко используется в схемах управления электромагнитными нагрузками в различных областях, включая приводы, регулировку технологических процессов, автоматизацию производства.
Из-за своих высоких характеристик и низких потерь мощности, транзистор КТ837Ф также применяется в схемах аудиоусилителей, радиоприемников и передатчиков, телевизионных устройствах и других устройствах, где требуется высокая стабильность и качество сигнала.
Транзистор КТ837Ф является незаменимым элементом во многих электронных устройствах и системах, обеспечивая эффективную работу и высокое качество сигнала.
Аналоги транзистора КТ837 для подбора
1. КТ839 — этот транзистор имеет похожие электрические параметры и может быть использован вместо КТ837 без значительных изменений в схеме.
2. КТ825 — этот транзистор также подходит для замены КТ837. Он имеет схожие параметры и широко доступен на рынке компонентов.
3. КТ829 — этот аналог также может использоваться вместо КТ837. Однако, его электрические параметры немного отличаются, поэтому необходимо внести небольшие изменения в схему.
Перед выбором аналога транзистора КТ837 необходимо учитывать требуемые электрические характеристики и подбирать элемент, который наиболее соответствует вашим потребностям.
