Транзистор КТ819А — параметры, цоколевка, аналоги, обозначение

Кт819 транзистор в электронике: основные схемы применения

Схема усилителя на Кт819

Один из основных способов использования Кт819 транзистора — в качестве усилителя мощности. В этой схеме транзистор выполняет роль ключа, который контролирует поток тока через нагрузку. Усилитель на Кт819 обычно состоит из нескольких таких транзисторов, соединенных в каскад, чтобы достичь необходимого уровня усиления сигнала.

Схема переключателя на Кт819

Кт819 также может использоваться в схемах переключателей, где его задачей является управление состоянием электрической цепи. При подаче управляющего сигнала на базу транзистора, происходит переключение тока через нагрузку. Это позволяет использовать Кт819 в различных устройствах, таких как электронные блоки питания, реле и переключатели в электронных схемах.

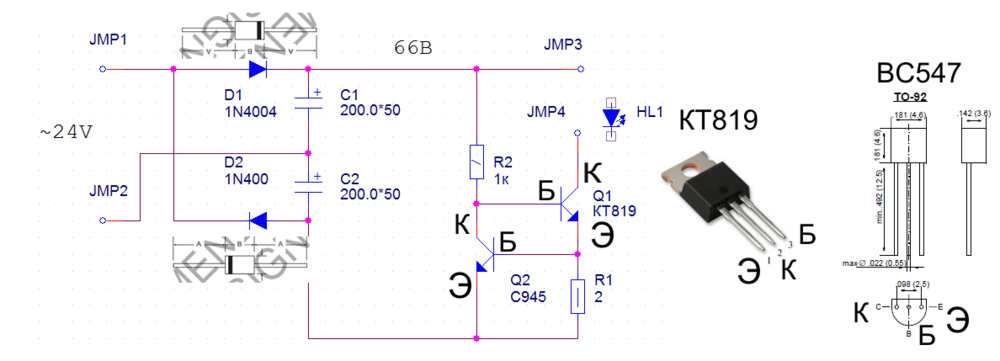

Схема стабилизатора на Кт819

Кт819 может быть использован в схемах стабилизаторов напряжения, где его задача — поддерживать постоянное номинальное напряжение на выходе. В этой схеме Кт819 работает как регулятор, который регулирует ток через себя и, следовательно, уровень выходного напряжения. Стабилизаторы на Кт819 широко применяются в различных устройствах, таких как источники питания, блоки питания для электроники и другие устройства, где требуется стабильное напряжение питания.

Схема инвертора на Кт819

Инвертор на Кт819 является одним из основных применений этого транзистора в схемотехнике. Инвертор преобразует постоянный ток в переменный ток. Кт819 выполняет функцию ключа, который контролирует переключение напряжения. Инверторы на Кт819 широко применяются в солнечных батареях, источниках бесперебойного питания и других устройствах, где требуется преобразование постоянного тока в переменный.

Кт819 транзистор имеет множество применений в электронике. Он может быть использован в различных схемах усилителей, переключателей, стабилизаторов и инверторов. Благодаря своей надежности и доступности, Кт819 транзистор остается одной из популярных выборов при проектировании и создании различных электронных устройств.

Возможные аналоги

Транзистор КТ819 нельзя назвать дефицитной деталью. Тем не менее, встречаются случаи, когда по тем или иным причинам необходимо подобрать его аналог – то есть транзистор, который больше всего соответствует его характеристикам. В целом при подборе аналога для любого отечественного или импортного транзистора основополагающими характеристиками являются:

• допустимое напряжение между выводом коллектора и выводом эммитера;
• допустимый ток коллектора;
• коэффициент усиления;
• рабочая частота.

Чем можно заменить КТ819? Рассмотрим возможную замену теми или иными отечественными и зарубежными транзисторами.

Заменить КТ819 можно следующими отечественными транзисторами:

• КТ834;
• КТ841;
• КТ844;
• КТ847.

Зарубежные аналоги

Заменить КТ819 можно следующими зарубежными полупроводниковыми приборами:

• 2 N6288 ;
• BD705 ;
• TIP41 ;
• BD533 .

Отдельно стоит сказать об аналоге для КТ819ГМ. Все дело в том, что в большинстве схем усилителей звуковой частоты используются именно КТ819ГМ. Чем заменить КТ819ГМ? Полного аналога этого транзистора не существует. Однако наиболее близким по параметрам является зарубежный транзистор – 2 N 3055. Кроме этого, некоторые схемы на КТ819ГМ могут успешно работать с В D 183, 2 N 6472, КТ729.

Проверка транзистора

Проверить КТ819 можно обыкновенным тестером. Для проверки измерительный прибор переводится в режим измерения сопротивлений. Согласно схеме КТ819ГМ (расположению выводов) или другого компонента этой серии подключаем плюсовой щуп прибора к выводу базы, а минусовой – к выводу коллектора. Измерительный прибор должен показать пробивное напряжение. Далее, не отсоединяя плюсовой щуп от базы, подключаем минусовой щуп к выводу эмиттера. В данном случае прибор должен показать практически то же значение, что и при измерении перехода база-коллектор.

После описанной выше процедуры следует проверить переходы при обратном включении
. Согласно схеме КТ819 (расположению выводов) подключаем минусовой щуп тестера к выводу базы, а плюсовой – к выводу коллектора. Каких-либо показаний на приборе быть не должно. После этого, не отключая минусовой щуп от базы, подключаем плюсовой щуп к эмиттеру – как и в случае с переходом база-коллектор, показаний на тестере быть не должно. Проверку можно считать успешной, а транзистор – исправным, если переходы не повреждены.

Важный момент: проверять любой полупроводниковый элемент следует исключительно при демонтаже его из схемы. Проще говоря – проверка элемента, соединенного с другими компонентами схемы, может быть некорректной.

Усилитель на КТ819

В качестве «бонуса» приведем простую схему усилителя, в котором используется КТ819 и его комплементарная пара КТ818. Схема простейшего усилителя показана на рисунке 2.

Отличительной особенностью усилителя, изображенного на рисунке 2, является питание его от двухполярного источника
. Благодаря такому схемотехническому решению обеспечивается возможность подключения нагрузки непосредственно между выходом усилительного каскада и общим проводом. Также стоит отметить и то, что входной каскад является дифференциальным и обладает высокой термостабильностью.

При использовании элементов, указанных на схеме, при питании напряжением ±40 В и при нагрузке сопротивлением 4 Ом выходная мощность может достигать 55 Вт. Коэффициент нелинейных искажений – 0,07%.

После сборки усилителя каких-либо операций по его настройке не требуется
. Для облегчения теплового режима выходные элементы усилителя (VT 6 и VT 7) должны быть установлены на радиаторах. Если будет использован один общий радиатор, транзисторы должны быть закреплены к нему через изоляционные прокладки.

Кт819 транзистор: общие характеристики

Основные характеристики Кт819:

Транзистор Кт819 обладает низкими линейными и нелинейными искажениями, высокой надежностью и длительным сроком службы. Он может использоваться в различных усилителях мощности, стабилизаторах напряжения, импульсных блоках питания и других схемах, где требуется передача больших мощностей.

Кт819 транзистор как ключевой элемент схемы

Основными характеристиками Кт819 транзистора являются:

• Наличие трех выводов: эмиттера, базы и коллектора, что позволяет использовать его в схемах с управляемым источником, дифференциальных усилителях и других устройствах;
• Высокий коэффициент усиления тока (β), который позволяет использовать его в качестве усилителя сигнала;
• Низкое сопротивление эмиттера-коллектора (Rce), что обеспечивает небольшие потери мощности в схеме;
• Высокое напряжение пробоя эмиттер-коллектор (Vceo), что позволяет использовать его в схемах с высоким напряжением;
• Широкий диапазон рабочих температур, что делает его идеальным для применения в различных условиях.

Кт819 транзистор широко используется во многих электронных устройствах, таких как телевизоры, радиоприемники, усилители звука и другие. Он может быть использован в различных схемах, включая усилительные, выходные и управляющие схемы.

Использование Кт819 транзистора в схеме позволяет достичь усиления, переключения и модуляции электрических сигналов. Он является надежным и долговечным элементом, обладающим высокой степенью стабильности и эффективности.

Распиновка

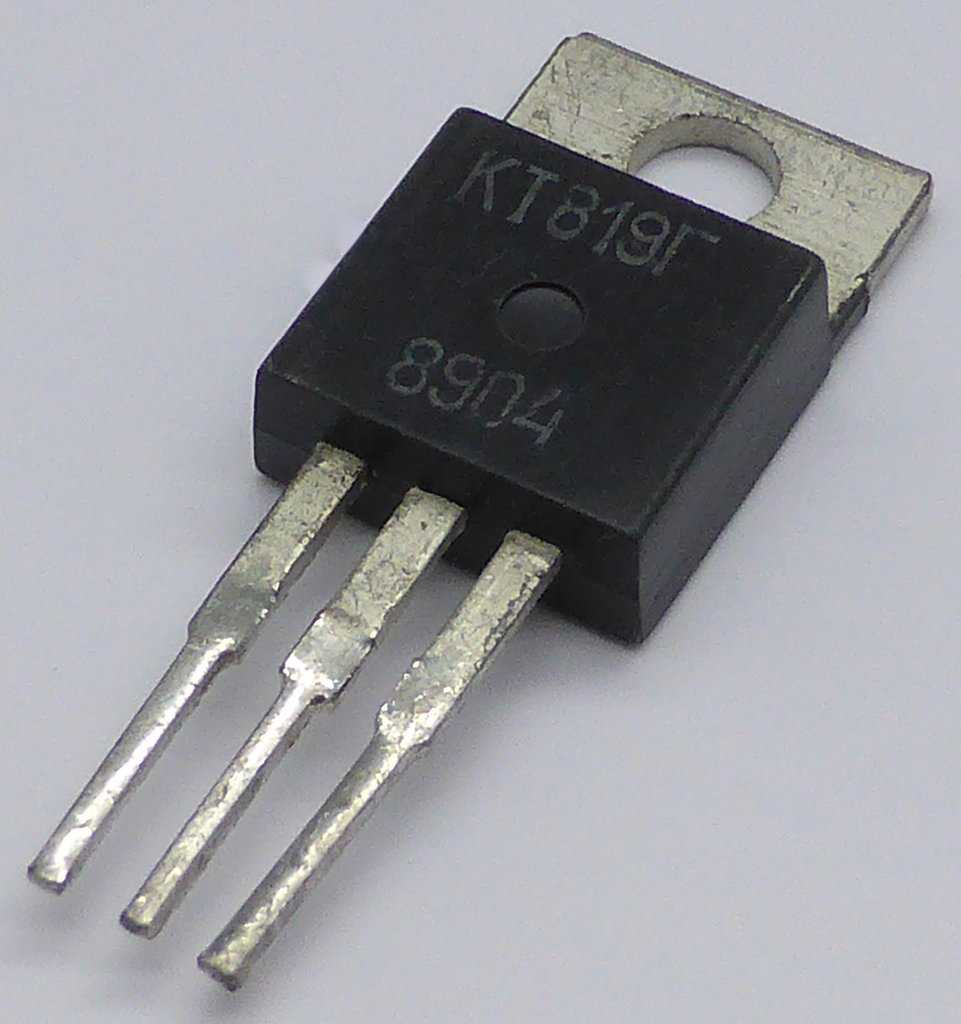

Цоколевка КТ819 зависит от его назначения. В советские времена устройство выпускали в двух вариантах корпусов: пластиковом КТ-28 (аналог зарубежного ТО-220) и металлостеклянном КТ-9(ТО-3). В настоящее время такое разделение продолжается и встречается в некоторых технических описаниях. Рассмотрим поподробней расположение выводов у указанного транзистора в пластмассовой упаковке КТ-28, cлева на право у него: эмиттер (Э), коллектор (К), база (Б).

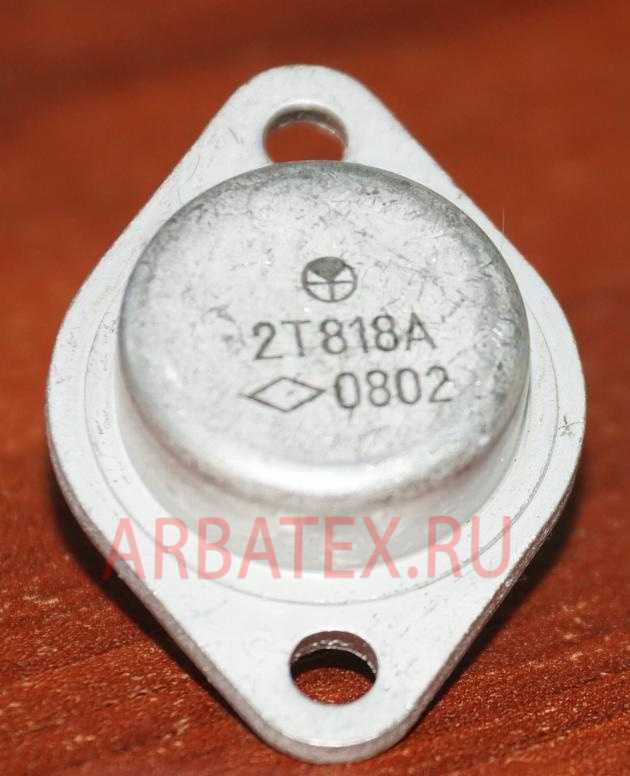

Подобные устройства, особенно в металлическом корпусе, встречаются на российском рынке с каждым годом все реже. Это происходит из-за практически полного сокращения их производства в нашей стране и наличия в большом количестве недорогих аналогов от зарубежных компаний. Вот так выглядит КТ819 в корпусе КТ-9.

Если смотреть на него снизу, то база расположена слева, эмиттер справа. Металлическая подложка-корпус — это коллектор. Рассмотрим другие данные этой серии полупроводниковых триодов.

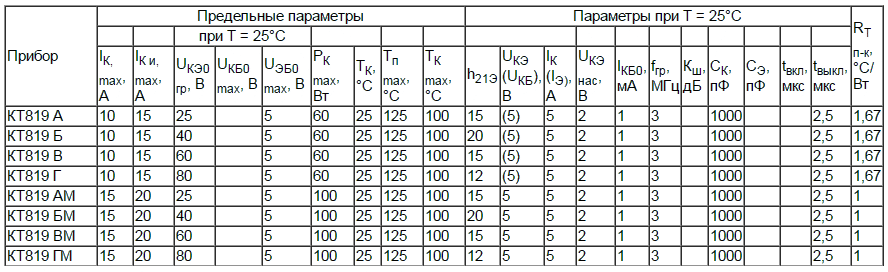

Описание основных параметров Кт819

Основные параметры Кт819:

• Ток коллектора (Ic): от 4А до 6А;
• Напряжение коллектор-эмиттер (Uce): от 200В до 400В;
• Мощность потерь включения (Ptot): от 40Вт до 80Вт;
• Коэффициент усиления по току (hfe): от 30 до 100;
• Максимальная рабочая частота (fT): от 2МГц до 5МГц;
• Температурный диапазон (Tj): от -55°C до +150°C.

Кт819 обладает высокой надежностью и устойчивостью к различным внешним воздействиям. Он может использоваться в различных схемах усиления и коммутации электрических сигналов.

Важно отметить, что параметры Кт819 могут быть различными в зависимости от конкретной модификации транзистора, поэтому перед его применением необходимо ознакомиться с техническими характеристиками в документации производителя
