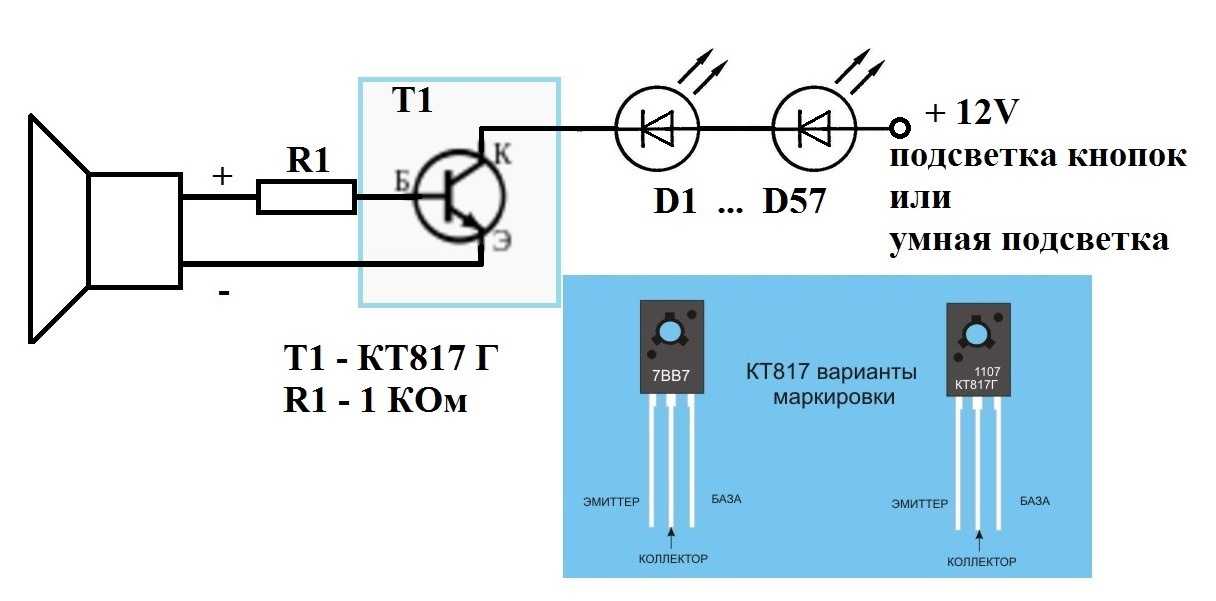

Транзистор кт815 характеристики цоколевка схема включения

Маркировка транзисторов по американской системе JEDEC

Первый символ в маркировке транзистора обозначает количество p-n-переходов. Второй символ указывает типономинал электронного компонента. Следующая последовательность цифр — это серийный номер устройства. Буква, стоящая за серийным номером, характеризует возможные отклонения от характеристик по EIA. В некоторых случаях, когда корпус транзистора чересчур мал и не позволяет нанести весь маркировочный код полностью, используется его сокращённая версия без буквы «N» в начале и без предшествующей ей цифре.

Надеемся, вышеизложенная информация поможет вам разобраться в многообразии маркировок, и вы сможете с легкостью выбрать и купить транзисторы, а также другие электронные компоненты с подходящими характеристиками.

Предельные эксплуатационные характеристики

Характеристика	Обозначение	КТ815А	КТ815Б	КТ815В	КТ815Г
Значение напряжения коллектор-эмиттер	U_{кэ макс,} В	40	50	70	100
Значение напряжения эмиттер-база	U_{эб макс,} В	5
Значение постоянного тока на коллекторе	I_{к макс,} А	1.5
Значение импульсного тока на коллекторе	I_{ки макс,} А	3
Максимальный рабочий ток на базе	I_{б макс,} А	0.5
Значение рассеиваемой мощности на коллекторе	P_{к макс,} Вт	10
Максимальная рабочая температура на переходе	T_макс, °C	150
Диапазон температуры окружающей среды	T_окр, °C

Стоит отметить, что граничная частота для данных транзисторов находится в районе 3 МГц, и редко указывается в документации.

Кт815 аналоги и их применение

Транзистор Кт815 имеет свои характеристики и особенности, но в некоторых случаях может потребоваться его замена на аналогичные элементы. Ниже приведены некоторые аналоги Кт815 и их возможные области применения.

Название	Применение
КТ3102	Аналог Кт815, который может быть использован в усилителях мощности, источниках питания и других аналогичных электронных устройствах.
КТ315	Аналог Кт815, который применяется в схемах усилителей низкой частоты, а также в электронной аппаратуре для измерения сигналов.
КТ3107	Этот аналог Кт815 может быть использован в устройствах с высокой интеграцией, коммутаторах и других подобных электронных устройствах.
КТ368	Аналог Кт815, который часто используется в схемах усилителей звука в автомобильной акустике и других подобных системах.
КТ602А	Аналог Кт815, применяемый в устройствах управления мощностью, источниках питания и других аналогичных электронных устройствах.

Важно отметить, что при замене Кт815 на аналоги следует обратить внимание на спецификации и требования конкретного устройства, а также сравнить характеристики заменяемого транзистора с характеристиками предлагаемых аналогов. Это поможет выбрать наиболее подходящую замену и обеспечить нормальную работу устройства

КТ315


КТ315А	КТ315Б	КТ315В	КТ315Г	КТ315Д	КТ315Е


КТ315Ж	КТ315И	КТ315Л	КТ315М	КТ315Н	КТ315Р

~~Первые выпуски были только до буквы Г~~.
Отставить «до буквы Г», нашелся и
ранний КТ315Ж! это тем страньше, что в старых
справочниках и паспортах такой буквы еще нету…

А были среди ранних и вообще без буквы, с одной лишь точкой:

В новом веке выпуск этих транзисторов продолжается.
Более того — у белорусов появился новый вариант КТ315_1, в корпусе ТО-92;
заводские паспорта от них, версия 1, версия 2
и версия 3.

Вот очень интересные образчики, из 70-х годов.
Надо полагать, буква Э обозначает экспортное назначение транзистора,
а Т — тропическое исполнение:

Интересный момент, их рассматривали и для военного применения:

Особенности маркировки — на корпусе указывается либо полное название
транзистора, либо только буква (при этом она сдвинута к левому краю корпуса). Товарный
знак завода может отсутствовать. Дата выпуска ставится в цифровом, либо в
кодированном обозначении (при этом могут указывать только год выпуска).

Точка в составе маркировки является отличительным знаком транзисторов,
предназначенных для цветного телевидения.

Но! старые транзисторы маркировались буквой, стоящей
посередине корпуса.
При этом первые выпуски маркировались лишь одной большой буквой, а в 1971 году (примерно)
перешли на привычную двухстрочную:
впрочем, возможны разночтения, поскольку одной большой буквой посередине маркировали
и …

Данные из отраслевого каталога
на них.

Поговорим о различиях. Ну, разбраковка по буквам в зависимости от
максимально допустимого напряжения и коэффициента усиления — это понятно. Но помимо этого:
— КТ315Ж отбирается по времени рассасывания
— КТ315И первоначально предназначались для работы в цепях коммутации сегментов
вакуумных люминесцентных индикаторов
— КТ315Н предназначены для применения только в цветном телевидении;
при этом «транзистор КТ315Н по высшей
категории качества не аттестован»
— КТ315Р проходят электротермотренировку и предназначены для применения только
в видеомагнитофонах «Электроника-ВМ».

Update 30.08.2008 А вот и паспорт от них подоспел. Качество, конечно, удручает, но
это копия с копии…

Копить так копить… Вот еще, варианты от Кварцита
раз,
два
и три,
Нальчикского ЗПП раз и
два;
Электронприбора и
квазаровские,
постарше и
посвежее
(при этом в старом приведены почему-то только два типа — КТ315Д и КТ315Е).

История создания

Цитата из переписки:

Серийное производство транзисторов было осуществлено на
Фрязинском заводе. К выполнению этой комплексной работы был привлечён ряд
предприятий отрасли, разработка собственно транзистора проводилась в
НИИ «Пульсар» под руководством Абрама Иосифовича Гольдшера
(доктор технических наук, ныне, увы, покойный).

В 1973 году эта работа была удостоена Государственной премии СССР
«за разработку технологии, конструкции, материалов,
высокопроизводительного сборочного оборудования, организацию массового
производства высокочастотных транзисторов в пластмассовом корпусе для
радиоэлектронной аппаратуры широкого применения».»

Кстати — это была первая открытая (не засекреченная) премия по линии МЭП…

Транзисторы П213 и КТ815 — маркировка и цоколевка.

Транзисторы
КТ815

Транзисторы КТ815 — кремниевые, мощные,
низкочастотные, структуры — n-p-n.Применяются в усилительных и генераторных схемах.
Корпус пластмассовый, с гибкими выводами.Масса — около 1 г.
Маркировка буквенно — цифровая, на боковой поверхности корпуса, может
быть двух типов.

Кодированая четырехзначная маркировка в одну строчку и
некодированная — в две.
Первый знак в кодированной маркировке КТ815 цифра 5, второй знак — буква, означающая класс.
Два следующих знака, означают месяц и год выпуска.
В некодированной маркировке месяц и год указаны в верхней строчке.
На рисунке ниже — цоколевка и маркировка КТ815.

Наиболее важные параметры.

Коэффициент передачи тока У транзисторов КТ815А, КТ815Б, КТ815В от 30. У транзисторов КТ815Г — от 20.

Максимально допустимое напряжение коллектор-эмиттер:
У транзисторов КТ815А
— 25 в. У транзисторов КТ815Б
— 45 в. У транзисторов КТ815В
— 60 в. У транзисторов КТ815Г
— 80 в.

Максимальный ток коллектора — 1,5 А постоянный, 3 А — импульсный.

Рассеиваемая мощность коллектора.
— 10 Вт на радиаторе, 1 Вт — без.

Обратный ток колектора. При напряжении коллектор-база 40 в — 50 мкА

Сопротивление базы.
При напряжении эмиттер-база 5 в, токе коллектора 5 мА, на частоте 800 кГц
— не более 800 Ом.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 0,5А и базовом 0,05А — не более
0,6 в.

Напряжение насыщения база-эмиттер при коллекторном токе 0,5А и базовом 0,05А — не более
1,2 в.

Емкость коллекторного перехода при частоте 465 кГц и
напряжении коллектор-база 5в — 60 пФ.

Граничная частота передачи тока — 3 МГц.

Транзисторы — купить… или найти бесплатно.

Где сейчас можно найти советские транзисторы?В основном здесь два варианта — либо
купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные
запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день.
Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки
— можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги.
Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте.
Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее.Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101,
Рига 103, Урал Авто-2.
Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204-
стерео и т. д.

На главную страницу В начало

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Основные технические параметры транзистора КТ815

Прибор	Предельные параметры	Параметры при T = 25°C	R_{Т п-к}, °C/Вт
		при T = 25°C
I_{К, max}, А	I_{К и, max}, А	U_{КЭ0 гр}, В	U_{КБ0 max}, В	U_{ЭБ0 max}, В	P_{К max}, Вт	T_К, °C	T_{п max}, °C	T_{К max}, °C	h_21Э	U_КЭ, В	I_К, А	U_{КЭ нас}, В	I_КБ0, мА	f_гр, МГц	К_ш, дБ	C_К, пФ	C_Э, пФ	t_вкл, мкс	t_выкл, мкс
КТ815 А	1,5	3	25		5	10	25	125	100	40	2	0,15	0,6	0,05	3		60	75		10
КТ815 Б	1,5	3	40		5	10	25	125	100	40	2	0,15	0,6	0,05	3		60	75		10
КТ815 В	1,5	3	60		5	10	25	125	100	40	2	0,15	0,6	0,05	3		60	75		10
КТ815 Г	1,5	3	80		5	10	25	125	100	30	2	0,15	0,6	0,05	3		60	75		10

Преимущества использования транзистора КТ815 в технике и электронике

Ниже приведены основные преимущества использования транзистора КТ815:

1.	Высокая надежность и долговечность.
2.	Широкий диапазон рабочих температур, что позволяет применять транзистор в различных условиях.
3.	Низкое энергопотребление, что делает его идеальным для энергоэффективных устройств и систем.
4.	Высокая мощность и электрическая пропускная способность.
5.	Отличная линейность и низкие искажения сигнала.
6.	Простота в использовании и установке.
7.	Большой выбор аналогов и совместимость с другими электронными компонентами.
8.	Низкая стоимость и доступность.

Благодаря всем этим преимуществам, транзистор КТ815 широко применяется в различных областях, включая радиоэлектронику, телекоммуникации, стабилизаторы напряжения, аудиоусилители и другие устройства. Его надежность и характеристики делают его неотъемлемой частью современных технологий и систем.

Техническая документация к электронным компонентам на русском языке.

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
КТ815А	—	BD165, TIP29, 2N4921, 2N4910 3 , DTL1651 1 , 2SD146 1 , 2SD236 1
КТ815Б	—	BD167, MJE720, 2SC1419 3 , BD233 2 , BD813 *3 , BD165
КТ815В	—	BD169, MJE721, KD235, BD815 3 , BD167, 2N1481 1 , 2N1479 3 , 2N4922 2 , 2N4911 3 , 2SD147 3
КТ815Г	—	BD818, MJE722, 2N1482 1 , 2N1480 1 , BD169 2 , 2N4923, 2N4912 3 , DT41653 *3
Структура	—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	P_{K max,}P * _{K, τ max},P ** _{K, и max}	КТ815А	—	10*	Вт
КТ815Б	—	10*
КТ815В	—	10*
КТ815Г	—	10*
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	f_гр, f * _h21б, f _h21э, f * _max	КТ815А	—	≥3	МГц
КТ815Б	—	≥3
КТ815В	—	≥3
КТ815Г	—	≥3
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	U_{КБО проб.,} U * _{КЭR проб.,} U ** _{КЭО проб.}	КТ815А	0.1к	40*	В
КТ815Б	0.1к	50*
КТ815В	0.1к	70*
КТ815Г	0.1к	100*
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	U_{ЭБО проб.,}	КТ815А	—	5	В
КТ815Б	—	5
КТ815В	—	5
КТ815Г	—	5
Максимально допустимый постоянный ток коллектора	I_{K max,} I * _{К , и max}	КТ815А	—	1.5(3*)	А
КТ815Б	—	1.5(3*)
КТ815В	—	1.5(3*)
КТ815Г	—	1.5(3*)
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	I_КБО, I * _КЭR, I ** _КЭO	КТ815А	40 В	≤0.05	мА
КТ815Б	40 В	≤0.05
КТ815В	40 В	≤0.05
КТ815Г	40 В	≤0.05
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h_21э, h * _21Э	КТ815А	2 В; 0.15 А	≥40*
КТ815Б	2 В; 0.15 А	≥40*
КТ815В	2 В; 0.15 А	≥40*
КТ815Г	2 В; 0.15 А	≥30*
Емкость коллекторного перехода	c_к, с * _12э	КТ815А	5 В	≤60	пФ
КТ815Б	5 В	≤60
КТ815В	5 В	≤60
КТ815Г	5 В	≤60
Сопротивление насыщения между коллектором и эмиттером	r_{КЭ нас}, r_{БЭ нас, К} * _у.р.	КТ815А	—	≤1.2	Ом, дБ
КТ815Б	—	≤1.2
КТ815В	—	≤1.2
КТ815Г	—	≤1.2
Коэффициент шума транзистора	К_ш, r * _b, P ** _вых	КТ815А	—	—	Дб, Ом, Вт
КТ815Б	—	—
КТ815В	—	—
КТ815Г	—	—
Постоянная времени цепи обратной связи на высокой частоте	τ_к, t_рас, t * _выкл, t *** _пк(нс)	КТ815А	—	—	пс
КТ815Б	—	—
КТ815В	—	—
КТ815Г	—	—
