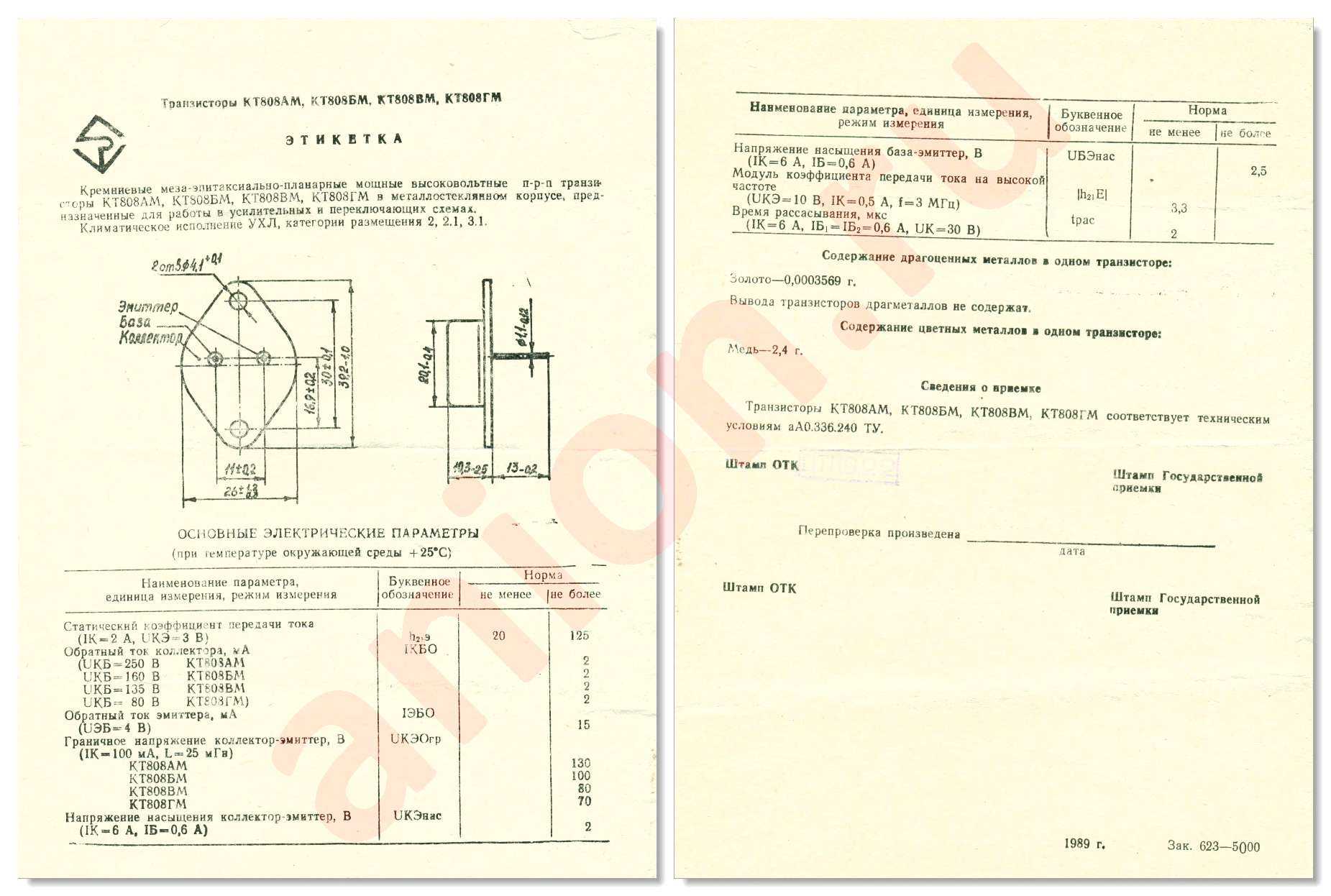

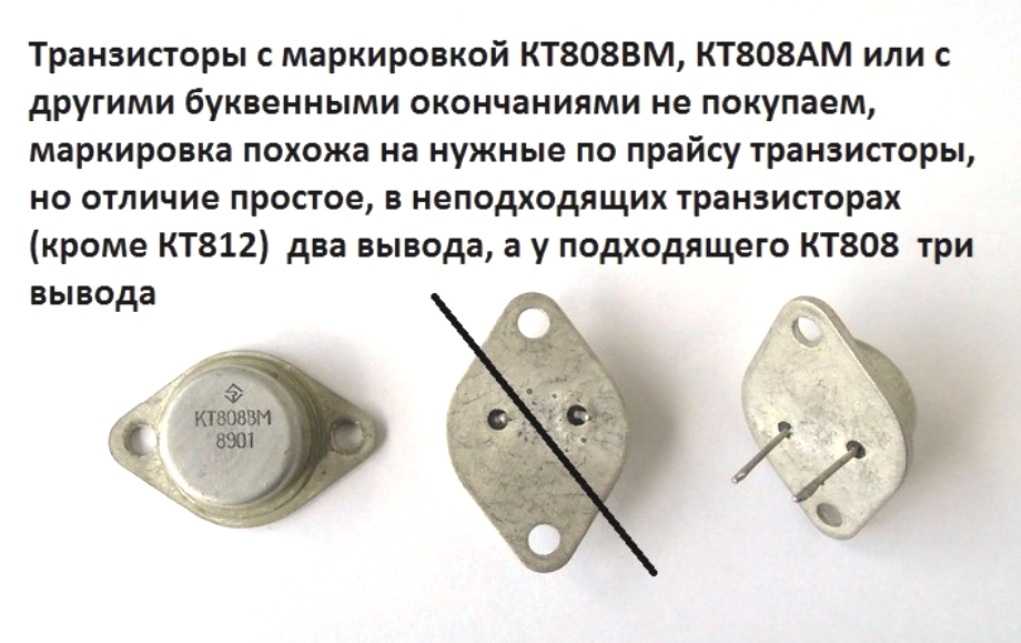

Транзисторы КТ808А, КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ, 2Т808А.

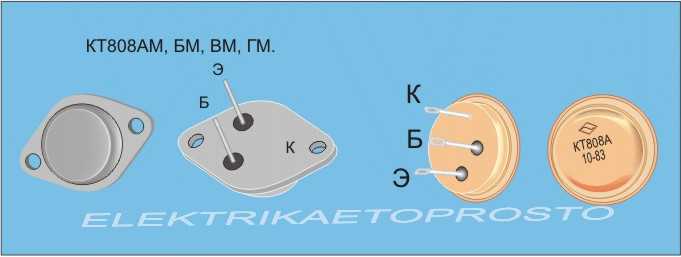

Т ранзисторы КТ808, 2Т808А — кремниевые, мощные, низкочастотные, структуры — n-p-n. Корпус металлостеклянный с жесткими выводами. Предназначались для работы в ключевых схемах, генераторах строчной развертки, электронных регуляторах напряжения. Маркировка буквенно — цифровая. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ корпус — T03.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ): У транзисторов КТ808А, 2Т808 — 50 Вт с радиатором и 5 Вт — без. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 60 Вт с радиатором.

Максимальное напряжение коллектор — эмиттер: У транзисторов КТ808А, КТ808АМ, — 120 в, пульсирующее — 250 в. У транзисторов 2Т808А — 200 в, пульсирующее — 300 в. У транзисторов КТ808БМ — 100 в, пульсирующее — 160 в. У транзисторов КТ808ВМ — 80 в, пульсирующее — 135 в. У транзисторов КТ808ГМ — 70 в, пульсирующее — 80 в.

Максимальное напряжение эмиттер — база — 4 в.

Максимальный ток коллектора — импульсный 10 А.

Коэффициент передачи тока: У транзисторов КТ808А, 2Т808 — от 10 до 150, при типовом значении — 15. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — от 20 до 125

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию — не более 3 мА у транзисторов 2Т808А при напряжении коллектор — эмиттер 200 в и у транзисторов КТ808А при напряжении коллектор — эмиттер 120 в. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 2мА.

Обратный ток эмиттера при напряжении эмиттер-база 4в не более — 50 мА.

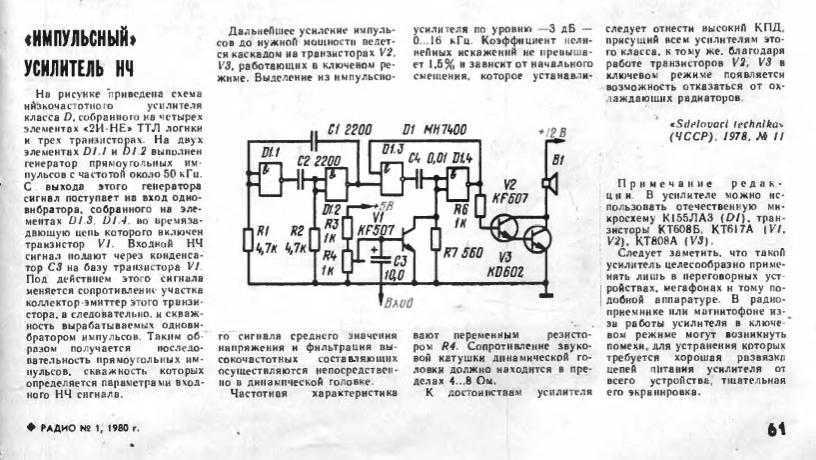

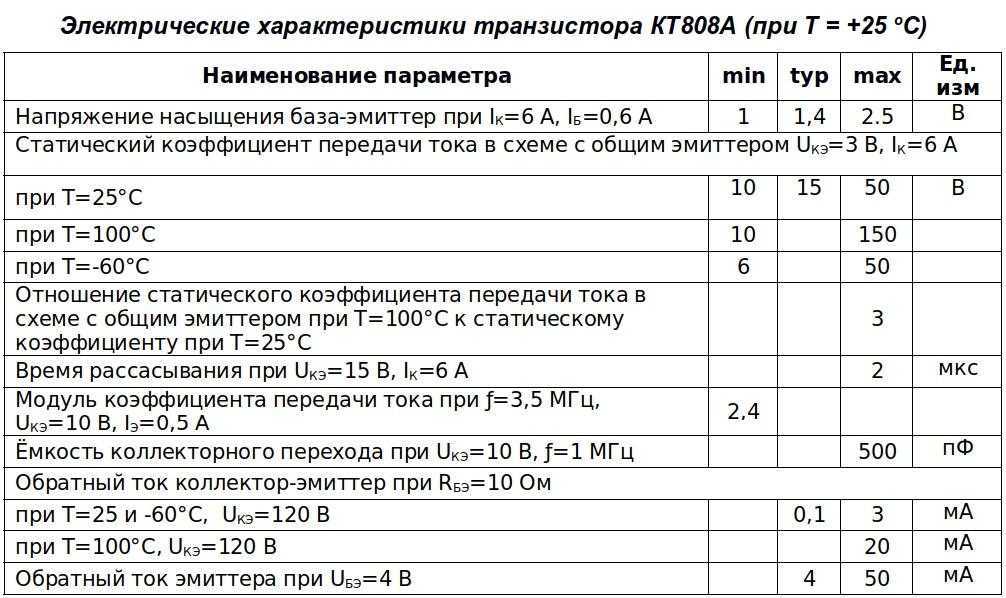

Напряжение насыщeния база эмиттер при токе коллектора 6 А. и токе базы 0,6 А — не более — 2,5 В.

Граничная частота передачи тока: У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 8МГц. У транзисторов КТ808А, 2Т808А — 7,5МГц.
