Транзистор КТ503А - параметры, цоколевка, аналоги, обозначение

Биполярный транзистор 2N5087 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2N5087

Тип материала: Si

Полярность: PNP

Максимальная рассеиваемая мощность (Pc): 0.31
W

Макcимально допустимое напряжение коллектор-база (Ucb): 50
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 50
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 3
V

Макcимальный постоянный ток коллектора (Ic): 0.05
A

Предельная температура PN-перехода (Tj): 135
°C

Граничная частота коэффициента передачи тока (ft): 40
MHz

Ёмкость коллекторного перехода (Cc): 4
pf

Статический коэффициент передачи тока (hfe): 250

Корпус транзистора:

2N5087
Datasheet (PDF)

..1. Size:434K motorola 2n5086 2n5087.pdf

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5086/DAmplifier Transistors2N5086PNP Silicon*2N5087*Motorola Preferred DeviceCOLLECTOR32BASE1EMITTER 123

..2. Size:49K philips 2n5087 cnv 2.pdf

DISCRETE SEMICONDUCTORSDATA SHEETbook, halfpageM3D1862N5087PNP general purpose transistorProduct specification 1997 Jul 02Supersedes data of September 1994File under Discrete Semiconductors, SC04Philips Semiconductors Product specificationPNP general purpose transistor 2N5087FEATURES PINNING Low current (max. 100 mA)PIN DESCRIPTION Low voltage (max. 50 V).1

..3. Size:100K fairchild semi 2n5086 2n5087 mmbt5087.pdf

2N5086/2N5087/MMBT5087PNP General Purpose Amplifier3 This device is designed for low level, high gain, low noise general purpose amplifier applications at collector currents to 50mA.2SOT-23TO-92 1Mark: 2Q11. Emitter 2. Base 3. Collector 1. Base 2. Emitter 3. Collector Absolute Maximum Ratings* Ta=25C unless otherwise notedSymbol Parameter Value UnitsVCEO Collect

..4. Size:60K central 2n5086 2n5087.pdf

145 Adams Avenue, Hauppauge, NY 11788 USATel: (631) 435-1110 Fax: (631) 435-1824

..5. Size:1285K sprague 2n4265 2n4400 2n4401 2n4402 2n4403 2n4409 2n4410 2n4424 2n4425 2n4951 2n4952 2n4953 2n4954 2n5087 2n5088 2n5089.pdf

0.1. Size:300K motorola 2n5087rev0.pdf

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby 2N5087/DAmplifier TransistorPNP Silicon2N5087COLLECTOR3Motorola Preferred Device2BASE1EMITTER123MAXIMUM RAT

0.2. Size:155K onsemi 2n5087-d.pdf

2N5087Preferred Device Amplifier TransistorPNP SiliconFeatures Pb-Free Packages are Available*http://onsemi.com3 COLLECTORMAXIMUM RATINGS2BASERating Symbol Value UnitCollector-Emitter Voltage VCEO 50 Vdc1 EMITTERCollector-Base Voltage VCBO 50 VdcEmitter-Base Voltage VEBO 3.0 VdcCollector Current — Continuous IC 50 mAdcTO-92Total Device Dissipation @ TA = 2

0.3. Size:156K onsemi 2n5087g.pdf

0.4. Size:156K onsemi 2n5087rlrag.pdf

0.5. Size:49K hsmc h2n5087.pdf

Spec. No. : HE6210HI-SINCERITYIssued Date : 1998.02.01Revised Date : 2005.01.20MICROELECTRONICS CORP.Page No. : 1/5H2N5087PNP EPITAXIAL PLANAR TRANSISTORDescriptionThis device was designed for low noise,high gain,general purpose amplifierapplications for 1uA to 25mA collector current.TO-92Absolute Maximum Ratings Maximum TemperaturesStorage Temperature ………..

Другие транзисторы… 2N508
, 2N5080
, 2N5081
, 2N5082
, 2N5083
, 2N5084
, 2N5085
, 2N5086
, 2N3773
, 2N5088
, 2N5089
, 2N508A
, 2N509
, 2N5090
, 2N5091
, 2N5092
, 2N5093
.

Высокочастотные эффекты

Производительность транзисторного усилителя относительно постоянна вплоть до некоторой точки, как показано на графике зависимости коэффициента усиления по току от частоты для усилителя малых сигналов с общим эмиттером (рисунок ниже). За этой точкой по мере увеличения частоты производительность транзистора ухудшается.

Граничная частота (частота отсечки коэффициента бета), f_гр, f_T – это частота, при которой коэффициент усиления по току (h_fe) усилителя малых сигналов с общим эмиттером падает ниже единицы (рисунок ниже). Реальный усилитель должен иметь коэффициент усиления > 1. Таким образом, на частоте f_гр транзистор использоваться не может. Максимальная частота, приемлемая для использования транзистора, равна 0,1f_гр.

Зависимость коэффициента усиления по току (h_fe) от частоты для усилителя малых сигналов с общим эмиттером

Некоторые радиочастотные биполярные транзисторы могут использоваться в качестве усилителей на частотах до нескольких ГГц. Кремниево-германиевые устройства расширяют диапазон до 10 ГГц.

Предельная частота (частота отсечки коэффициента альфа), f_пр, f_alpha – это частота, при которой коэффициент α снижается до 0,707 от коэффициента α на низких частотах, α=0,707α. Предельная частота и граничная частота примерно равны: f_пр≅f_гр. В качестве высокочастотного показателя предпочтительнее использовать граничную частоту f_гр.

f_max – самая высокая частота колебаний, возможная при наиболее благоприятных условиях смещения и согласования импеданса. Это частота, при которой коэффициент усиления по мощности равен единице. Весь выходной сигнал подается назад на вход для поддержания колебаний. f_max является верхним пределом частоты работы транзистора в качестве активного устройства. Хотя реальный усилитель не используется на f_max.

Эффект Миллера: верхний предел частоты для транзистора, связанный с емкостями переходов. Например, PN2222A имеет входную емкость C_ibo=25пФ и выходную емкость C_obo=9пФ между К-Б и К-Э соответственно. Хотя емкость К-Э 25 пФ кажется большой, она меньше, чем емкость К-Б (9 пФ). Из-за эффекта Миллера в усилителе с общим эмиттером емкость К-Б оказывает влияние на базу в β раз. Почему это так? Усилитель с общим эмиттером инвертирует сигнал, проходящий от базы к эмиттеру. Инвертированный сигнал коллектора, подаваемый назад на базу, противодействует входному сигналу. Сигнал на коллекторе в β раз больше входного сигнала. Для PN2222A β=50–300. Таким образом, емкость К-Б 9 пФ выглядит так: от 9 · 50 = 450 пФ до 9 · 300 = 2700 пФ.

Решение проблемы с емкостью перехода для широкополосных приложений заключается в выборе высокочастотного транзистора – RF (радиочастотного) или СВЧ транзистора. Полоса пропускания может быть дополнительно расширена за счет использования схемы с общей базой, вместо схемы с общим эмиттером. Заземленная база защищает входной эмиттер от емкостной обратной связи с коллектора. Каскодная схема из двух транзисторов будет обеспечивать такую же полосу пропускания, как и схема с общей базой, но уже с более высоким входным импедансом схемы с общим эмиттером.

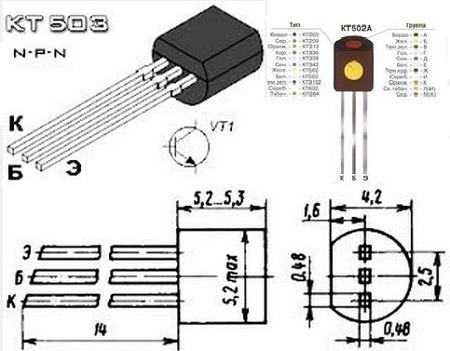

Транзисторы КТ502 КТ503: архитектура и особенности

Архитектура транзисторов КТ502 и КТ503 основана на полевом эффекте и включает в себя три слоя: исток, сток и затвор. Исток и сток выполнены в виде пластин из полупроводникового материала, а затвор представляет собой металлическую пластинку, разделенную от полупроводникового слоя оксидной пленкой.

Особенностью транзисторов КТ502 и КТ503 является высокая электроизоляция между затвором и слоями исток-сток, обеспечиваемая оксидной пленкой. Это позволяет снизить вероятность протекания тока между слоями при работе транзисторов и улучшить их характеристики.

КТ502 и КТ503 могут работать как в режиме усиления, так и в режиме коммутации сигналов. Они обладают высоким значением коэффициента усиления и способны усиливать слабые сигналы до значительно больших значений. Кроме того, их высокая мощность коммутации позволяет использовать эти транзисторы в схемах, требующих быстрого переключения между состояниями.

Транзисторы КТ502 и КТ503 имеют схожие характеристики и могут быть взаимозаменяемыми

Однако, при выборе аналога или замены следует обратить внимание на параметры транзисторов и их эксплуатационные возможности, чтобы обеспечить правильную работу схемы

Использование транзисторов КТ502 и КТ503 требует соблюдения определенных правил и рекомендаций, таких как правильное соединение контактов, предельные значения напряжения и тока, а также температурный режим. Следование этим указаниям позволит достичь стабильной работы схемы и повысить надежность системы.
