Транзистор КТ361Д — параметры, цоколевка, аналоги, обозначение

Кт3107

Разновидности и характеристики

Существует достаточно большое количество различных вариантов данного прибора, отличающихся друг от друга теми или иными показателями. Для рассмотрения всех вариантов прибора, введём следующие параметры КТ3102 :

  • Максимальный допустимый ток на коллекторе( I K MAX ) – 0,1 A .
  • Максимальный импульсный ток на коллекторе( I K I MAX ) – 0,2 A .
  • Максимальная мощность коллектора( P K MAX ) – 0,25 B т. ( Данное значение мощности подсчитано без использования радиатора)
  • Максимальная частота при подключении по схеме с общим эмиттером ( f гр ) – 150МГц.

Вышеперечисленные характеристики КТ3102 одинаковы для всех моделей прибора. То есть, при любой маркировке прибора, вы должны учитывать вышеперечисленные значения. Описанные ниже показатели будут отличаться в зависимости от типа элемента. В последующем приведём краткую сводку параметров для каждого типа.

  • U КБ – максимальная разность потенциалов системы коллектор-база.
  • U КЭ – максимальная разность потенциалов системы коллектор-эмиттер.
  • H 21э – коэффициент усиления при подключении с общим эмиттером.
  • I КБ – обратный ток коллектора.
  • К Ш – коэффициент шума.

Для удобства, все показатели будут вынесены в таблицу. Буква М и её отсутствие в обозначении пары транзисторов (например, КТ3102А и КТ3102АМ) означает тип корпуса. С буквой М – пластиковый корпус. Без неё – металлический. Показатели не зависят от типа корпуса. В таблице, также, будут приведены зарубежные аналоги КТ3102.

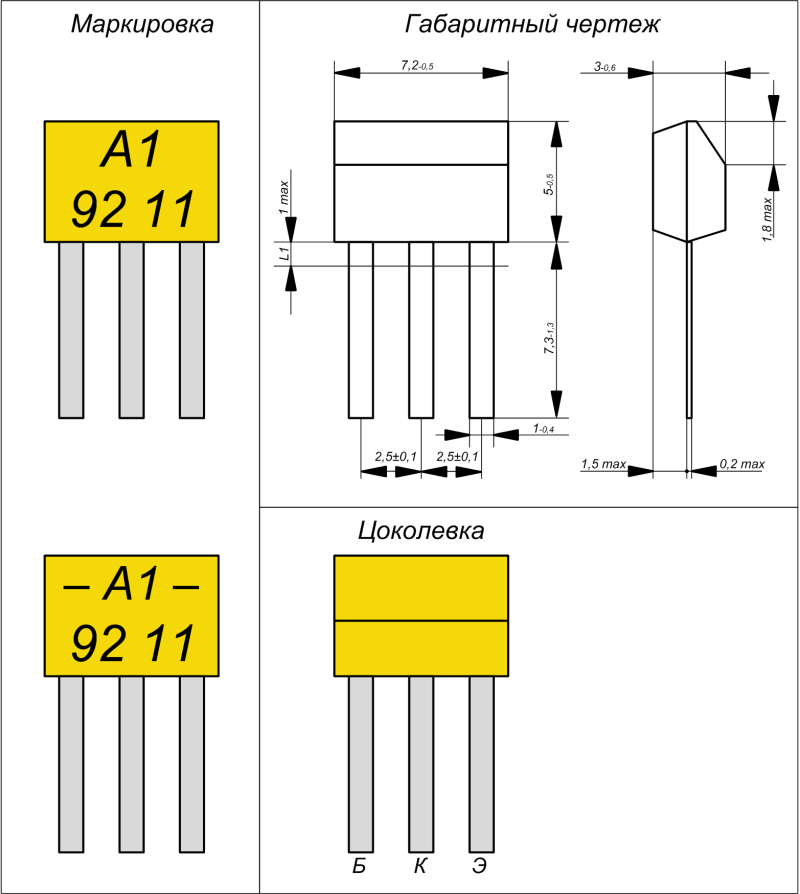

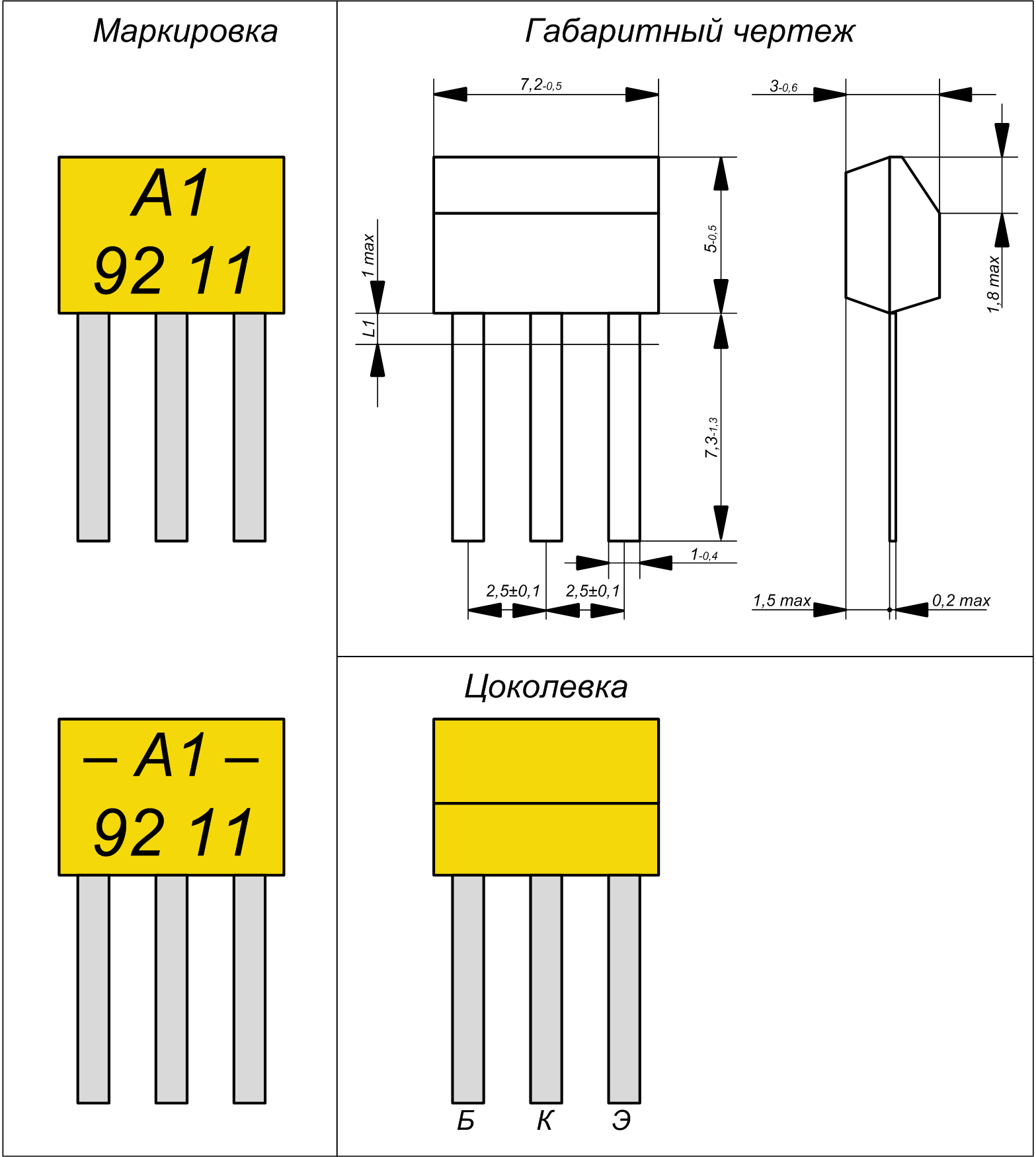

Маркировка

Изначальные кодовые обозначение пластикового корпуса КТ-13 были написаны в виде единичного символа по центру. И маркировка КТ361 запутывала технических специалистов, так как на момент начала изготовления КТ361 в 1967 году на рынке уже были аналогичные устройства, но с другими характеристиками. В итоге, было решено наносить единичное обозначение коэффициента посередине корпуса. Затем идёт дата выпуска. Благодаря такому решению стало возможно отличить транзистор от КТ315. Производители и сейчас продолжают использовать принятый в то время формат. Изделия в корпусе КТ-26 характеризуются полной маркировкой – с их идентификацией практически не возникает проблем.

Таблица 4 – Электрические параметры транзисторов КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361А, КТ361М, КТ361Н и КТ361П при приемке и поставке

Наименование параметра
(режим измерения),
единица измерения
Буквенное обозначение Норма Температура, °С
КТ361Е
КТ361Ж
КТ361И
КТ361К
КТ361Л
КТ361М
КТ361Н
КТ361П
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
не менее
не более
Обратный ток коллектора (UКБ=10 В), мкА
IКБО
1
1
1
1
0,1
0,05
0,1
0,05
25; -60
25
25
25
25
2,5
5
2,5
5
100
Статический коэффициент передачи тока в схеме с общим эмиттером (IЭ=1 мА, UКБ=10 В)
h21Э
50
350
50
350
250
50
350
50
350
70
160
20
90
100
350
25
50
500
50
700
250
50
700
50
500
70
300
20
150
100
500
100
15
350
25
350
100
25
350
15
350
30
160
10
90
15
350
-60
Обратный ток коллектор-эмиттер
(RБЭ=10 кОм UКЭ=25 В), мА
(RБЭ=10 кОм UКЭ=20 В), мА
(RБЭ=10 кОм UКЭ=40 В), мА
(RБЭ=10 кОм UКЭ=35 В), мА
IКЭR
1
1
1
1
0,01
0,01
0,05
0,01
25
Модуль коэффициента передачи тока на высокой частоте (UКБ = 10 В, IЭ= 5 мА, f = 100 МГц)
|h21Э|
2,5
2,5
2,5
2,5
2,5
2,5
1,5
3
25
Постоянная времени цепи обратной связи на высокой частоте (IЭ= 5 мА, UКБ=10 В, f=5 МГц), пс
τк
800
800
800
400
400
400
150
500
25

Рисунок 3 – Типовые выходные характеристики транзисторовКТ361А, КТ361В, КТ361Д, КТ361А1, КТ361Д1, КТ361Н

Рисунок 4 – Типовые выходные характеристики транзисторов КТ361Б, КТ361Г,КТ361Г1, КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361Л, КТ361М, КТ361П

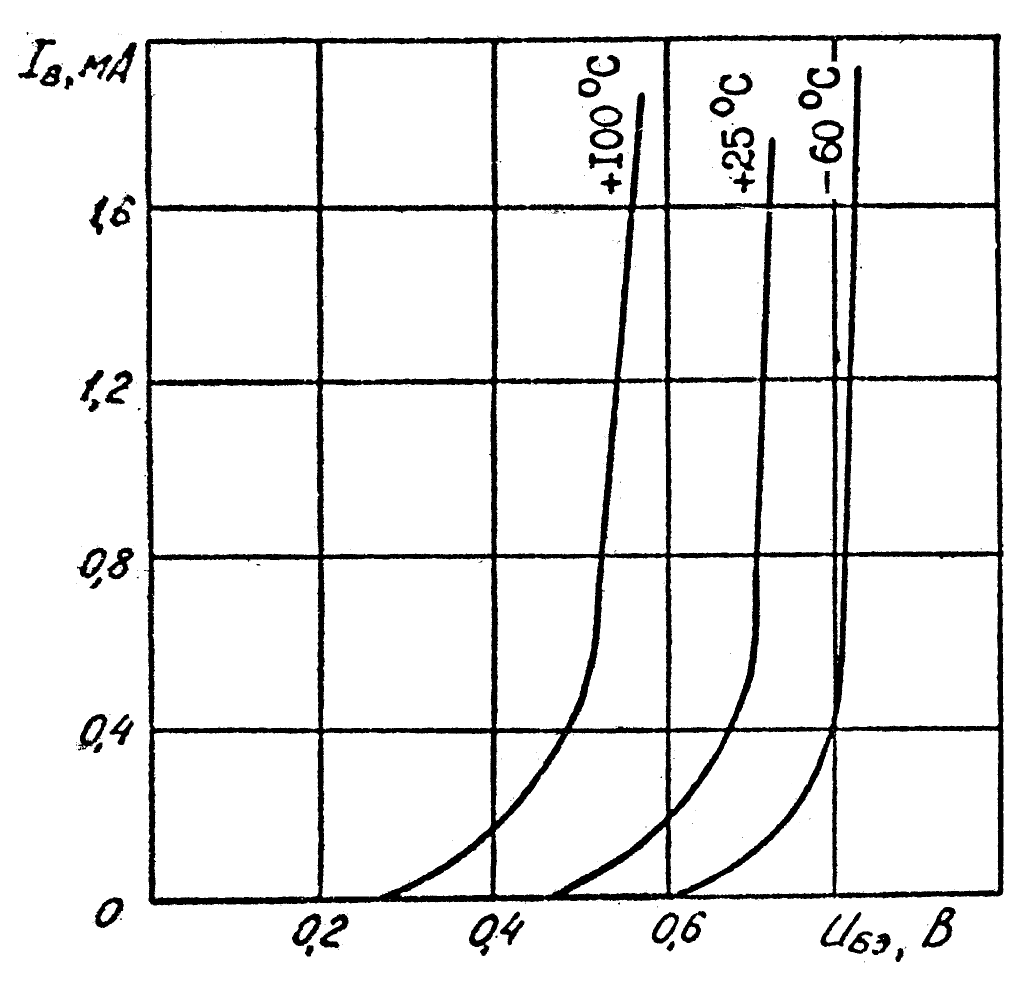

Рисунок 5 – Типовые входные характеристики транзисторов КТ361

Рисунок 6 – Зависимость обратного тока коллектора транзисторов КТ361от температуры окружающей среды с границами 95% разброса

Рисунок 7 – Зависимость напряжения между коллектором и эмиттером транзисторовКТ361, в режиме насыщения от температуры окружающей среды с 95% разбросом

Рисунок 8 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361А, КТ361В, КТ361Д,КТ361Д1, КТ361А1, КТ361Н и КТ361М

Рисунок 9 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361Б, КТ361Е, КТ361Ж,КТ361И, КТ361К, КТ361Л и КТ361Г

Рисунок 10 – Зависимость модуля коэффициента передачи тока на высокой частоте оттока эмиттера транзистора КТ361 с границами 95% разброса

Рисунок 11 – Зависимость минимальной наработки от режимаэксплуатации при токе коллектора 12 мА

В любом режиме, из указанных на рисунке 11, при конкретном применении максимальная ожидаемая интенсивность отказов может быть определена по следующей формуле:

λ ≤ 2∙10-8∙(Jp∙500000)/(12∙tн)

где Jp – рабочий ток коллектора, мА;tн – наработка, часов, определенная по рисунку 11, при конкретной рассеиваемой мощности.

Рисунок 12 – Зависимость постоянной времени цепи обратной связи на высокой частоте оттока эмиттера транзистора КТ361 с границами разброса 95%

Рисунок 13 – Зависимость постоянной времени цепи обратной связи на высокой частоте отнапряжения на коллекторе транзистора КТ361 с 95% разбросом

Рисунок 14 – Зависимость максимально допустимого напряжения между коллектором иэмиттером транзистора КТ361 от температуры окружающей среды

Рисунок 15 – Зависимость максимально допустимого напряжения между коллектором ибазой транзистора КТ361 от температуры окружающей среды

Процесс усиления биполярного транзистора

Чтобы биполярный транзистор с n-p-n переходом (обратной проводимости) начал усиливать,
на него нужно подать, кроме питания на эмиттер и коллектор, еще и

небольшое напряжение смещения на базу. Это смещение открывает транзистор и

через него, в направлении от эмиттера к коллектору, начнет протекать управляемый ток.
Между базой и эмиттером тоже течет управляющий ток, но по величине он

намного меньше, чем коллекторно — эмиттерный.

Можно сделать вывод, что основное

свойство биполярного транзистора — это управление малым базовым током большим коллекторным

током.

Для наглядности на рисунке приведен водно — механический аналог биполярного транзистора с n-p-n проводимостью. На нем видно, что небольшая струя из базовой

трубы управляет большой струей воды из коллекторной и эмиттерных труб. При этом

струя из змиттерной трубы будет состоять из сумм потоков базовой и коллекторных труб.

Напряжение смещения меряют на базе, относительно напряжению на

эмиттере.

Напряжения эти разные по полярности и величине напряжения, в

зависимости от типа проводимости транзистора.

На базе биполярных транзисторов прямой проводимости (p-n-p, германиевые) — минус

0,1-0,4 вольта, а у транзисторов обратной проводимости (n-p-n, кремний) — плюс

0,4-0,8 вольта.

Графические иллюстрации характеристик

Рис. 1. Внешние технические характеристики некоторых транзисторов семейства КТ315: зависимости тока коллектора IC от напряжения коллектор-эмиттер UCE при различных токах базы: 0,1; 0,2; 0,3; 0,4 мА

Рис. 2. Внешние технические характеристики некоторых транзисторов семейства КТ315: зависимости тока коллектора IC от напряжения коллектор-эмиттер UCE при различных токах базы: 0,05; 0,1; 0,15; 0,2; 0,25; 0,3; 0,4; 0,45 мА.

Рис. 3. Зависимость напряжения насыщения коллектор-эмиттер UCE (sat) от нагрузки коллектора IC.

Характеристика снята при отношении IC/IB = 10. Пунктиром представлены границы 95% разброса технических характеристик.

Рис. 4. Зависимость напряжения насыщения база-эмиттер UBE(sat) от величины нагрузки коллектора IC.

Характеристика снята при отношении IC/IB = 10. Пунктиром показаны границы 95% разброса величин параметра.

Рис. 5. Зависимость для некоторых транзисторов семейства КТ315 статического коэффициента усиления по току hFE в схеме с общим эмиттером от тока эмиттера IE.

Характеристика снята при UCB = 10 В.

Пунктирная линия показывает границы 95% разброса технических характеристик.

Рис. 6. Зависимость для некоторых транзисторов семейства КТ315 статического коэффициента усиления hFE по току в схеме с общим эмиттером от величины тока эмиттера IE.

Характеристика снята при UCB = 10 В.

Пунктирная линия показывает границы 95% разброса технических характеристик.

Рис. 7. Зависимость модуля коэффициента усиления тока базы от тока эмиттера IE при высокой частоте f = 100 МГц.

Зависимость устраняется при напряжении UCE = 10В. Пунктирная линия показывает границы 95% разброса технических характеристик.

Рис. 8. Зависимости постоянной времени обратной связи в цепи коллектора τС пс от напряжения коллектор-база на высокой частоте для некоторых транзисторов семейства КТ315.

Характеристика снята при токе эмиттера IE = 5 мА и частоте 5 МГц, пунктиром показан 95% разброс величин параметра.

Транзисторы КТ361 и их заменители: как найти аналог в схеме

Транзисторы КТ361 относятся к категории низкочастотных биполярных транзисторов и нашли широкое применение в различных схемах. Однако, в случае, если требуется замена данного транзистора, возникает вопрос о поиске его аналога, который обладал бы схожими характеристиками.

Существует несколько аналогов транзистора КТ361, которые могут быть использованы вместо него в схеме. Ниже приведены пять из них:

1. КТ503 – биполярный транзистор, имеющий аналогичные параметры и может быть использован вместо транзистора КТ361. Они подходят для работы в низкочастотных усилителях и переключателях.

2. КТ322 – транзистор, обладающий высоким быстродействием и эффективностью. Он также может быть заменой для КТ361 в различных схемах.

3. КТ315 – биполярный транзистор, который также совместим с транзистором КТ361. Оба транзистора применяются в низкочастотной электронике, поэтому их аналоги могут использоваться практически без изменений в схемах усилителей и генераторов.

4. КТ368 – это также возможный заменитель транзистора КТ361. КТ368 обладает высоким коэффициентом усиления и может использоваться в схемах усилителей и стабилизаторов.

5. КТ503А – это аналог КТ361 с дополнительным улучшенным параметром обратного тока. Он обеспечивает более надежную и стабильную работу в различных схемах, особенно в усилителях.

При замене транзистора КТ361 необходимо учитывать технические требования электрической схемы. В некоторых случаях может потребоваться дополнительная настройка и подгонка параметров при замене

Важно удостовериться, что выбранный аналог имеет схожие электрические характеристики и способен выполнять функцию, которую требует исходная схема

Маркировка транзисторов

Транзистор КТ361 и КТ361-1.
Тип транзистора указывается в этикетке, а также на корпусе прибора в виде буквы указывалась группа. На корпусе указывается полное название транзистора или только буква, которая находится по центру корпуса транзистора. Товарный знак завода может не указываться. Дата выпуска ставится в цифровом или кодированном обозначении (при этом могут указывать только год выпуска). Точка в составе маркировки транзистора указывает на его применяемость – в составе цветного телевидения, станков с числовым программным управлением и бытовой электроники высшего класса, соответственно такие транзисторы были повышенной надежности и проходили дополнительные испытания при изготовлении. Пример маркировки транзистора КТ361-1 показан на рисунке 1 (в случае КТ361 цифра в маркировке отсутствует).

Следует также отметить, что транзисторы КТ315 и КТ361 были первыми массовыми транзисторами с кодовой маркировкой в миниатюрном пластмассовом корпусе КТ-13. Транзистор КТ361 тоже маркировался одной буквой, как и КТ315, но буква располагалась по центру, а также иногда слева и справа от неё были тире. Однако транзисторы, поставляемые с отклонениями по внешнему виду и габаритным размерам, дополнительно маркировались диагональной чертой. Подавляющее большинство транзисторов КТ315 и КТ361 (характеристики такие же, как у КТ315, а проводимость p-n-p) было выпущено в корпусах желтого или красно-оранжевого цветов, значительно реже можно встретить транзисторы розового, зелёного и черного цветов. В маркировку транзисторов предназначенных для продажи помимо буквы обозначающей группу, товарного знака завода и даты изготовления входила и розничная цена, например «ц20к», что означало цена 20 копеек.

Транзистор КТ361-2 и КТ361-3.
Тип транзистора также указывается в этикетке, а на корпусе указывается полное название транзистора. Пример маркировки транзистора КТ361-2 приведен на рисунке 2(в случае КТ361-3 на корпусе указывается цифра 3).

Электрические характеристики транзистора

Параметр Ток коллектора выключения Ток эмиттера выключения Статическое усиление Напряжение насыщения Напряжение насыщения Частота среза Емкость коллектора Время цепи коллектора постоянного тока

Обозначение ICBO, мкА IEBO, мкА hFE UCE (sat), F UBE (sat), В fT, МГц пФ пс
Режим/Тип UCB=10В
IE = 0
UBE=6В UCB=10В
IE = 1 мА
IC=20 мА
IB = 2 мА
IC=20 мА
IB = 2 мА
UCE = 10 В
IE = 5 мА
UCB = 10 В UCB=10В
IE = 5 мА
f = 5 МГц
КТ315А 1 30 20…90 0,4 1.1 250 7 300
КТ315А1 0,5 30 30…120 0,4 1 250 7 300…1000
КТ315Б 1 30 50…350 0,4 1.1 250 7 500
КТ315Б1 0,5 30 50…350 0,4 1 250 7 300…1000
КТ315В 1 30 20…90 0,4 1.1 250 7 500
КТ315В1 0,5 30 30…120 0,4 1 250 7 300…1000
КТ315Г 1 30 50…350 0,4 1.1 250 7 500
КТ315Г1 0,5 30 50…350 0,4 1 250 7 300…1000
КТ315Д 1 30 20…90 1 1,5 250 7 1000
КТ315Д1 0,6 30 20…90 0,6 1.1 250 7 300…1000
КТ315Э 1 30 50…350 1 1,5 250 7 1000
КТ315Е1 0,6 30 50…350 0,6 1.1 250 7 300…1000
КТ315Ж 1 30 30…250 0,5 0,9 250 10 1000
КТ315Ж1 0,6 30 30…250 0,5 0,9 250 10 300…1000
КТ315И 1 50 30 250
КТ315И1 0,6 50 30 0,9 1,35 250 10 300…1000
КТ315Н1 0,5 30 50…350 0,4 1 250 7 300…1000
КТ315Р1 0,5 3 150…350 0,4 1 250 7 300…1000

ВАЖНО! Данные в таблице действительны при средней температуре Ta = 25°C

Раздел 3: 5 популярных аналогов транзистора КТ361

Ниже приведены 5 популярных аналогов транзистора КТ361:

  1. 2N3904: Этот транзистор является одним из самых распространенных аналогов для КТ361. Он имеет аналогичную структуру и параметры, что обеспечивает хорошую совместимость.
  2. BC547: Это еще один популярный аналог. Он также обладает схожими параметрами и может быть использован вместо КТ361 во многих схемах.
  3. BC548: Этот транзистор часто используется в аудиоусилителях и имеет близкие параметры к КТ361. Он также может быть хорошей заменой.
  4. 2N2222: Этот транзистор имеет высокую надежность и широкий диапазон применения. Он может быть отличной заменой для КТ361 во многих схемах.
  5. 2N4401: Этот транзистор обладает высокой коммутационной способностью и широким диапазоном рабочих температур. Он может быть хорошим аналогом для КТ361.

Выбор аналога для транзистора КТ361 зависит от конкретных требований схемы и доступности компонентов

Важно учитывать не только электрические параметры, но и физические размеры и монтажные особенности компонента

При замене транзистора в схеме необходимо убедиться, что выбранный аналог соответствует требованиям схемы и обладает схожими характеристиками, чтобы избежать нежелательных последствий.

Указания по применению и эксплуатации транзисторов

Основное назначение транзисторов – работа в усилительных каскадах и других схемах радиоэлектронной аппаратуры. Допускается применение транзисторов, изготовленных в обычном климатическом исполнении в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии транзисторов непосредственно в аппаратуре лаками (в 3 – 4 слоя) типа УР-231 по ТУ 6-21-14 или ЭП-730 по ГОСТ 20824 с последующей сушкой. Допустимое значение статического потенциала 200 В. Минимально допустимое расстояние от корпуса до места лужения и пайки (по длине вывода) 1 мм для транзисторов КТ361, КТ361-1 и 2 мм для транзисторов КТ361-2, КТ361-3. Число допустимых перепаек выводов при проведении монтажных (сборочных) операций – три.

Предельные эксплуатационные характеристики транзистора

Параметр Рассеиваемая мощность, Напряжение коллектор-эмиттер, Напряжение коллектор-база, Напряжение база-эмиттер, Постоянный ток коллектора, Температура перехода Pп/п, Диапазон температур окружающей среды

Обозначение/Тип РС, Вт UCE, B UCB, В УBE, В IC, A ТJ, °С °С
КТ315А 0,15 25 25 6 0,1 120 -60°С…+100°С
КТ315А1 0,15 25 25 6 0,1 120 -45°С…+100°С
КТ315Б 0,15 20 20 6 0,1 120 -60°С…+100°С
КТ315Б1 0,15 20 20 6 0,1 120 -45°С…+100°С
КТ315В 0,15 40 40 6 0,1 120 -60°С…+100°С
КТ315В1 0,15 40 40 6 0,1 120 -45°С…+100°С
КТ315Г 0,15 35 35 6 0,1 120 -60°С…+100°С
КТ315Г1 0,15 35 35 6 0,1 120 -45°С…+100°С
КТ315Д 0,15 40 40 6 0,1 120 -60°С…+100°С
КТ315Д1 0,15 40 40 6 0,1 120 -45°С…+100°С
КТ315Э 0,15 35 35 6 0,1 120 -60°С…+100°С
КТ315Е1 0,15 35 35 6 0,1 120 -45°С…+100°С
КТ315Ж 0,1 15 15 6 0,05 120 -60°С…+100°С
КТ315Ж1 0,1 20 20 6 0,05 120 -45°С…+100°С
КТ315И 0,1 60 60 6 0,05 120 -60°С…+100°С
КТ315И1 0,1 60 60 6 0,05 120 -45°С…+100°С
КТ315Н1 0,15 20 20 6 0,1 120 -45°С…+100°С
КТ315Р1 0,15 35 35 6 0,1 120 -45°С…+100°С

Таблица 3 – Зарубежные аналоги транзистора КТ315

Отечественный
транзистор
Зарубежный
аналог
Предприятие
производитель
Страна
производитель
КТ315А BFP719 Unitra CEMI Польша
КТ315Б BFP720 Unitra CEMI Польша
КТ315В BFP721 Unitra CEMI Польша
КТ315Г BFP722 Unitra CEMI Польша
КТ315Д 2SC641 Hitachi Япония
КТ315Е 2N3397 Central Semiconductor США
КТ315Ж 2N2711 Sprague electric corp. США
BFY37, BFY37i ITT Intermetall GmbH Германия
КТ315И 2SC634 New Jersey Semiconductor США
Sony Япония
КТ315Н 2SC633 Sony Япония
КТ315Р BFP722 Unitra CEMI Польша

Зарубежным прототипом транзистора КТ315-1 являются транзисторы 2SC544, 2SC545, 2SC546 предприятие производитель Sanyo Electric, страна производства Япония.

Основные технические характеристики

Основные электрические параметры транзисторов КТ315 при приемке и поставке приведены в таблице 4. Предельно-допустимые режимы эксплуатации транзистора приведены в таблице 5. Вольт-амперные характеристики транзисторов КТ315 приведены на рисунках 3 – 8. Зависимости электрических параметров транзисторов КТ315 от режимов и условий их эксплуатации представлены на рисунках 9 – 19.

КТ315

КТ315А КТ315Б КТ315В КТ315Г КТ315Д КТ315Е
КТ315Ж КТ315И КТ315Л КТ315М КТ315Н КТ315Р

Первые выпуски были только до буквы Г.
Отставить «до буквы Г», нашелся и
ранний КТ315Ж! это тем страньше, что в старых
справочниках и паспортах такой буквы еще нету…

А были среди ранних и вообще без буквы, с одной лишь точкой:

В новом веке выпуск этих транзисторов продолжается.
Более того — у белорусов появился новый вариант КТ315_1, в корпусе ТО-92;
заводские паспорта от них, версия 1, версия 2
и версия 3.

Вот очень интересные образчики, из 70-х годов.
Надо полагать, буква Э обозначает экспортное назначение транзистора,
а Т — тропическое исполнение:

Интересный момент, их рассматривали и для военного применения:

Особенности маркировки — на корпусе указывается либо полное название
транзистора, либо только буква (при этом она сдвинута к левому краю корпуса). Товарный
знак завода может отсутствовать. Дата выпуска ставится в цифровом, либо в
кодированном обозначении (при этом могут указывать только год выпуска).

Точка в составе маркировки является отличительным знаком транзисторов,
предназначенных для цветного телевидения.

Но! старые транзисторы маркировались буквой, стоящей
посередине корпуса.
При этом первые выпуски маркировались лишь одной большой буквой, а в 1971 году (примерно)
перешли на привычную двухстрочную:
впрочем, возможны разночтения, поскольку одной большой буквой посередине маркировали
и …

Данные из отраслевого каталога
на них.

Поговорим о различиях. Ну, разбраковка по буквам в зависимости от
максимально допустимого напряжения и коэффициента усиления — это понятно. Но помимо этого:
— КТ315Ж отбирается по времени рассасывания
— КТ315И первоначально предназначались для работы в цепях коммутации сегментов
вакуумных люминесцентных индикаторов
— КТ315Н предназначены для применения только в цветном телевидении;
при этом «транзистор КТ315Н по высшей
категории качества не аттестован»
— КТ315Р проходят электротермотренировку и предназначены для применения только
в видеомагнитофонах «Электроника-ВМ».

Update 30.08.2008 А вот и паспорт от них подоспел. Качество, конечно, удручает, но
это копия с копии…

Копить так копить… Вот еще, варианты от Кварцита
раз,
два
и три,
Нальчикского ЗПП раз и
два;
Электронприбора и
квазаровские,
постарше и
посвежее
(при этом в старом приведены почему-то только два типа — КТ315Д и КТ315Е).

История создания

Цитата из переписки:

Серийное производство транзисторов было осуществлено на
Фрязинском заводе. К выполнению этой комплексной работы был привлечён ряд
предприятий отрасли, разработка собственно транзистора проводилась в
НИИ «Пульсар» под руководством Абрама Иосифовича Гольдшера
(доктор технических наук, ныне, увы, покойный).

В 1973 году эта работа была удостоена Государственной премии СССР
«за разработку технологии, конструкции, материалов,
высокопроизводительного сборочного оборудования, организацию массового
производства высокочастотных транзисторов в пластмассовом корпусе для
радиоэлектронной аппаратуры широкого применения».»

Кстати — это была первая открытая (не засекреченная) премия по линии МЭП…

Усилитель на КТ315

Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.

На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).

Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.

Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.

Таблица 2 – Маркировка транзистора КТ315-1 кодовым знаком

Тип транзистора Маркировочная метка на срезебоковой поверхности корпуса Маркировочная меткана торце корпуса
KT315A1 Треугольник зеленого цвета Точка красного цвета
KT315Б1 Треугольник зеленого цвета Точка желтого цвета
KT315В1 Треугольник зеленого цвета Точка зеленого цвета
KT315Г1 Треугольник зеленого цвета Точка голубого цвета
KT315Д1 Треугольник зеленого цвета Точка синего цвета
KT315Е1 Треугольник зеленого цвета Точка белого цвета
KT315Ж1 Треугольник зеленого цвета Две точки красного цвета
KT315И1 Треугольник зеленого цвета Две точка желтого цвета
KT315Н1 Треугольник зеленого цвета Две точки зеленого цвета
KT315Р1 Треугольник зеленого цвета Две точки голубого цвета

Габариты транзистора КТ361 и КТ361-1

Тип корпуса транзистора КТ-13. Масса одного транзистора не более 0,2 г. Величина растягивающей силы 5 Н (0,5 кгс). Минимальное расстояние места изгиба вывода от корпуса – 1 мм (на рисунке обозначено как L1). Температура пайки (235 ± 5) °С, расстояние от корпуса до места пайки 1 мм, продолжительность пайки (2 ± 0,5) с. Транзисторы должны выдерживать воздействие тепла, возникающего при температуре пайки (260 ± 5) °С в течение 4 секунд. Выводы должны сохранять паяемость в течение 12 месяцев с даты изготовления при соблюдении режимов и правил выполнения пайки, указанных в разделе «Указания по эксплуатации». Транзисторы устойчивы к воздействию спирто-бензиновой смеси (1:1), а также пожаробезопасны. Габаритные размеры транзистора КТ361 и КТ361-1 приведены на рисунке 1.

Рисунок 1 – Маркировка, цоколёвка и габаритные размеры транзистора КТ361 и КТ361-1

Распиновка

Расположение ножек, то есть цоколевку кт361 можно определить если расположить его маркировкой к себе: сначала идёт эмиттер, посередине коллектор и крайняя справа база. Выпускается в пластмассовом корпусе КТ-26 имеющем гибкие выводы, который является аналогом зарубежного КТ-26. Но раньше этот транзистор производили в корпусе КТ-13. Вес транзистора не превышает 0,3 г.

Транзисторы КТ361 и КТ315 выпускаются в одинаковых корпусах, КТ-13 и отличить их не всегда просто. В редких случаях обозначение на корпусе указано полностью, тогда идентификация не вызывает трудностей. Если нет, нужно смотреть, как нанесена буква. У КТ361 она наносится по центру между двумя небольшими чёрточками. А на КТ315 располагается в левом углу сверху. Также определить тип устройства можно прозвонкой относительно вывода базы.

Маркировка

По маркировке кт315 можно точно понять, что перед нами именно он, рассмотрим его в корпусе КТ13. Он имеет цифробуквенное обозначение и может отличается от своих собратьев цветом. Чаще всего встречается в оранжевом исполнении. В правом верхнем углу корпуса размещен знак завода-изготовителя, а в левом группа коэффициента усиления. Под условными обозначениями группы и предприятия-изготовителя указана дата выпуска. Вот их фотографии во всем цветовом разнообразии.

Устройства в таком исполнении до 1986 года имели золоченные контакты. После 1986 года количество содержания драгметаллов в них значительно снизилось. А в современных устройствах его практически нет. Усовершенствованный KT315 выпускается в корпусах для дырочного КТ-26 (TO-92) и поверхностного монтажа КТ-46А (SOT-23). На фотографии пример такого устройства — КТ315Г1 (TO-92).

Цифра «1», в конце указывает на современный КТ315(TO-92), а предпоследняя буква «Г» на группу, к которой относится транзистор из этой серии. На основе значений параметров в  группе, можно определить его основное назначение. Например, КТ315Н1 использовался ранее в цветных телевизорах, а KT315P и КТ315Р1 применялись в видеомагнитофонах «Электроника ВМ».

Как проверить транзистор КТ361 мультиметром

Для проверки работоспособности транзистора КТ361 можно воспользоваться мультиметром. Для этого необходимо диагностировать его одностороннюю проводимость p-n-переходов. Включаем измерительный прибор в режим прозвонки диодов. Затем, подключив черный щуп «-» к базе, а красный щуп «+» к эмиттеру, на дисплее тестера должно отобразиться прямое падение напряжения, в районе 790…830 мВ. Примерно так же получится при подключении плюса к эмиттеру.

При подключении щупов в обратном порядке, т.е. черного щупа к эмиттеру, а красного к базе, на дисплее тестера должна отображаться цифра «1», которая указывает на бесконечное падение напряжения на переходе транзистора. В этом случае можно сказать, что транзистор исправен. Если мультиметр при таком подключении показывает другие величины, изделие работает неправильно.

Аналогично можно проверить любой биполярник, в том числе и транзистор КТ315. При этом не забывайте о его структуре n-p-n. Поэтому полярность подключения щупов мультиметра будет другой.

Проверка

Для проверки КТ361 используется мультиметр. Вначале диагностируется односторонняя проводимость p-n переходов. Устройство переводится в режим позвонки диодов, после чего:

  • Черный минусовой щуп подключается к базе;
  • Красный плюсовой контакт – к эмиттеру.

На экране мультиметра должно быть выведено прямое падение напряжения – от 790 до 830 мВ. Похожие показатели должны выйти и при подключении плюсового контакта на эмиттер. Если разместить щупы в обратном порядке, то на дисплее появится цифра «1» — это говорит о бесконечном падении напряжения на переходе транзистора. В такой ситуации можно заключить, что прибор рабочий.

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
