Характеристики транзистора кт315г

Усилитель на КТ315

Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.

На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).

Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.

Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.

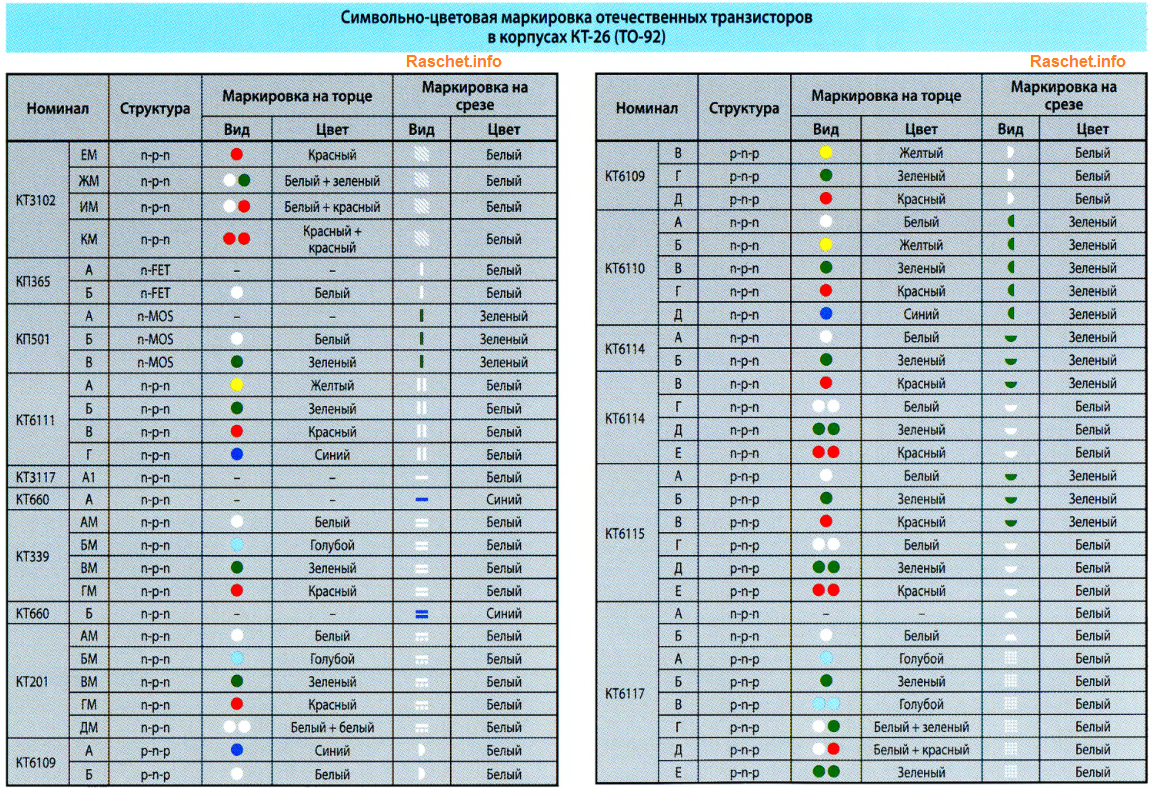

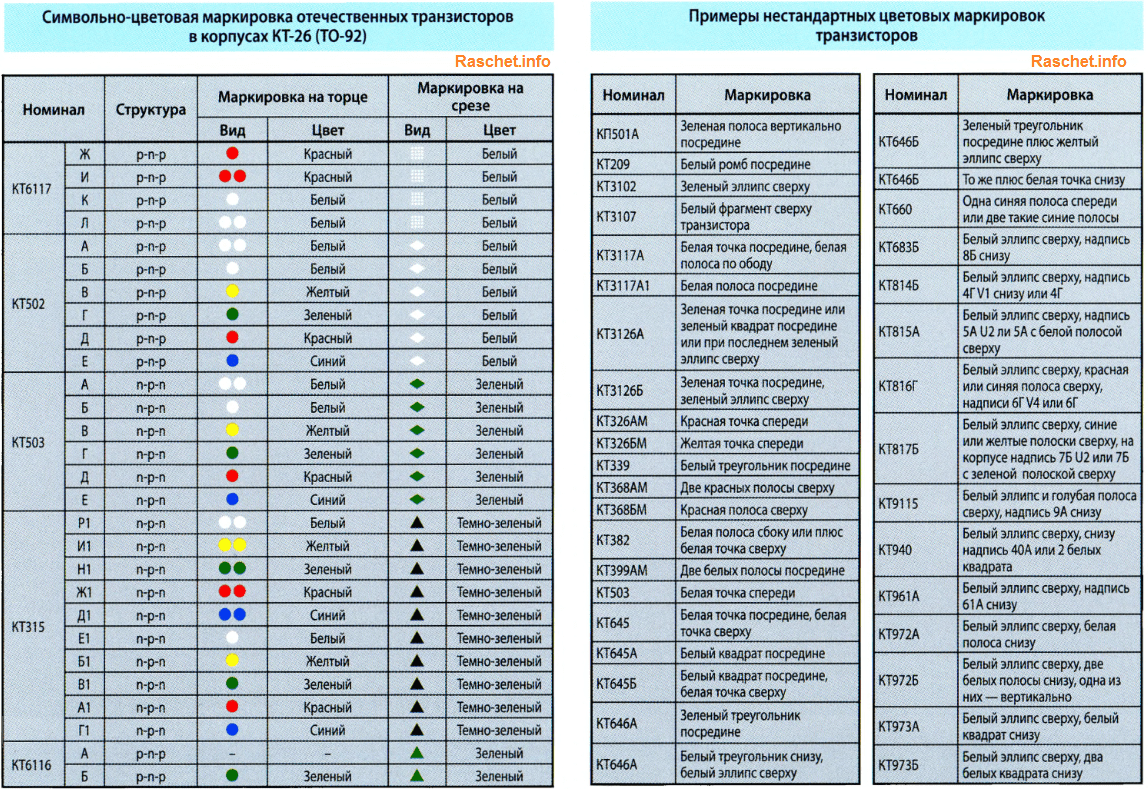

Символьно — цветовая маркировка транзисторов

Отличительная особенность данной маркировки – отсутствие цифр и букв. Типономинал транзистора обозначается на срезе боковой поверхности специальными символом (точки, горизонтальные, вертикальные или пунктирные линии) или цветной геометрической фигурой (круг, полукруг, квадрат, треугольник, ромб и др.). Маркировка группы относится одной (несколькими) точками на торце корпуса (КТ-26, КТП-4).

Цветовая гамма точек, обозначающих группу при данной маркировке, не совпадает со стандартной цветовой гаммой по ГОСТ 24709-81. Она определяется производителем.

Символ круга на боковом срезе транзистора необходимо отличать от точки, которая не имеет четкой формы, т.к. наносится кистью.

Ряд зарубежных фирм использует цветовую маркировку для обозначения коэффициента усиления радиочастотных транзисторов. В таблице показана цветовая маркировка радиочастотных транзисторов фирмы MOTOROLLA. Возможно либо нанесение буквенного кода, либо цветной точки.

Японская система JIS

Данная система состоит из символов и содержит в себе пять элементов. Первая цифра соответствует типу полупроводникового прибора: 0 — фотодиод или фототранзистор; 1 — диод; 2 — транзистор. Второй элемент — буква S, она ставится на всех элементах. Следующая буква соответствует типу транзистора: А — высокочастотный PNP; В — низкочастотный PNP; С — высокочастотный NPN; D — низкочастотный NPN; Н — однопереходной; J — полевой с N-каналом; К — полевой с P-каналом. Далее следует серийный номер продукта (10 — 9999). Последний, пятый, элемент — прибора (зачастую он может отсутствовать). Иногда наносится и шестой символ — это дополнительный индекс (литеры N, M или S), означающий требование соответствия специальным стандартам. В японской системе цветовая маркировка транзисторов не применяется.

Таблица 3 – Зарубежные аналоги транзистора КТ315

Зарубежным прототипом транзистора КТ315-1 являются транзисторы 2SC544, 2SC545, 2SC546 предприятие производитель Sanyo Electric, страна производства Япония. Транзисторы 2SC545, 2SC546 также можно приобрести, ориентировочная цена составляет около 6$.

Основные технические характеристики

Основные электрические параметры транзисторов КТ315 при приемке и поставке приведены в таблице 4. Предельно-допустимые режимы эксплуатации транзистора приведены в таблице 5. Вольт-амперные характеристики транзисторов КТ315 приведены на рисунках 3 – 8. Зависимости электрических параметров транзисторов КТ315 от режимов и условий их эксплуатации представлены на рисунках 9 – 19.

О производстве

Такой процесс изготовления был намного дешевле сплавной технологии, и позволял получать немыслимые ранее параметры транзистора (в частности, рабочая частота 250-300 МГц).

Следующая новизна, приведшая к удешевлению производства — монтаж кристалла не в металлический корпус, а на металлическую ленту с выводами: кристалл, на нижней стороне которого коллектор припаивался к центральному выводу, а база и эмиттер — подключались привариваемой проволокой. Затем все это заливалось пластиком, лишние детали ленты отрезались — и получался КТ315 таким, каким мы привыкли его видеть.

Пояснения к рисунку справа: а — скрайбирование и разделение пластины на кристаллы с готовыми структурами; б — пайка кристаллов к ленте; в — присоединение вывода; г — обрезка ленты; д — герметизация; е — извлечение из формы; ж — обрезка ленты и разделение диодов/транзисторов; 1 — лента; 2 — кристалл; 3 — вывод кристалла

Серийное производство началось в 1967-1968 годах, для простых смертных цена по началу составляла 4 рубля за транзистор. Но уже в середине 70-х она опустилась до 15-20 копеек, что и сделало его по настоящему доступным транзистором. При зарплате инженера в 120 рублей — можно было купить 600 транзисторов в месяц. К слову, сейчас за условную зарплату инженера в 45тыс рублей можно купить 121″000 транзисторов BC856B, так что транзисторный уровень жизни инженера вырос в 201 раз

Примечательно, что первые приборы, собранные на КТ315 — транзисторные (микросхемы только набирали обороты) «калькуляторы» Электроника ДД и Электроника 68 .
