IRFZ34N Datasheet (PDF)

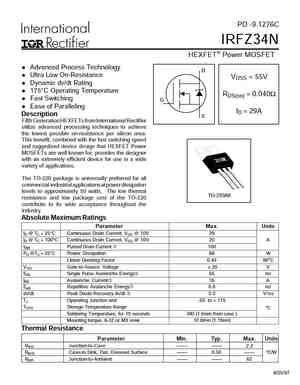

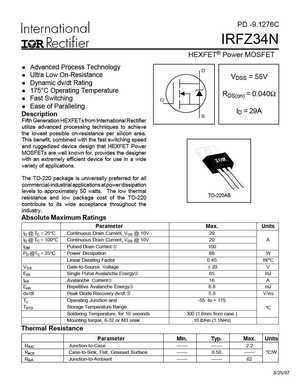

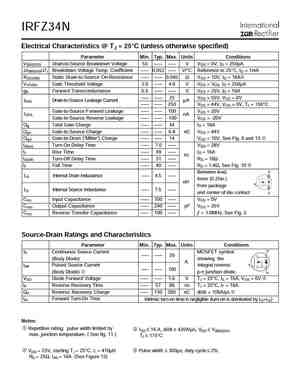

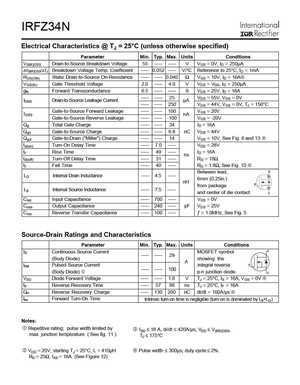

0.1. irfz34n.pdf Size:104K _international_rectifier
PD -9.1276CIRFZ34NHEXFET Power MOSFET Advanced Process TechnologyD Ultra Low On-ResistanceVDSS = 55V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.040 Fast SwitchingG Ease of ParallelingID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achievethe lowest possible on-resistance
0.2. irfz34npbf.pdf Size:179K _international_rectifier
PD — 94807IRFZ34NPbFHEXFET Power MOSFET Advanced Process TechnologyD Ultra Low On-ResistanceVDSS = 55V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.040 Fast SwitchingG Ease of ParallelingID = 29A Lead-Free SDescriptionFifth Generation HEXFETs from International Rectifier utilize advancedprocessing techniques to achieve the lowest possible o
0.3. irfz34nlpbf irfz34nspbf.pdf Size:296K _international_rectifier
PD — 95571IRFZ34NSPbFIRFZ34NLPbFl Advanced Process TechnologyHEXFET Power MOSFETl Surface Mount (IRFZ34NS)l Low-profile through-hole (IRFZ34NL) DVDSS = 55Vl 175C Operating Temperaturel Fast SwitchingRDS(on) = 0.040l Fully Avalanche RatedGl Lead-FreeID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing tech
0.4. irfz34ns.pdf Size:161K _international_rectifier
PD — 9.1311AIRFZ34NS/LHEXFET Power MOSFET Advanced Process TechnologyDVDSS = 55V Surface Mount (IRFZ34NS) Low-profile through-hole (IRFZ34NL) 175C Operating Temperature RDS(on) = 0.040 Fast SwitchingG Fully Avalanche RatedID = 29ASDescriptionFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achieveextremely lo
0.5. irfz34n.pdf Size:109K _infineon
PD -9.1276CIRFZ34NHEXFET Power MOSFET Advanced Process TechnologyD Ultra Low On-ResistanceVDSS = 55V Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 0.040 Fast SwitchingG Ease of ParallelingID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing techniques to achievethe lowest possible on-resistance
0.6. irfz34nspbf irfz34nlpbf.pdf Size:296K _infineon
PD — 95571IRFZ34NSPbFIRFZ34NLPbFl Advanced Process TechnologyHEXFET Power MOSFETl Surface Mount (IRFZ34NS)l Low-profile through-hole (IRFZ34NL) DVDSS = 55Vl 175C Operating Temperaturel Fast SwitchingRDS(on) = 0.040l Fully Avalanche RatedGl Lead-FreeID = 29ADescriptionSFifth Generation HEXFETs from International Rectifierutilize advanced processing tech

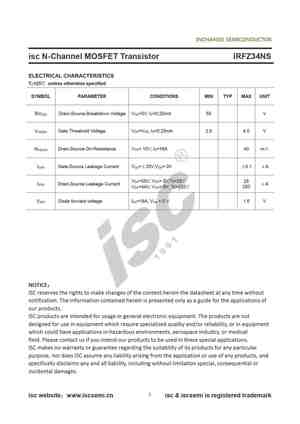

0.7. irfz34ns.pdf Size:258K _inchange_semiconductor
isc N-Channel MOSFET Transistor IRFZ34NSFEATURESWith TO-263( D2PAK ) packagingHigh speed switchingLow gate input resistanceStandard level gate driveEasy to use100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSPower supplySwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aS
Руководство по цоколевке транзистора IRFZ46N
Цоколевка транзистора IRFZ46N представлена в виде отметок на корпусе прибора. Для правильного подключения транзистора необходимо следовать указанным отметкам и рекомендациям.
Транзистор IRFZ46N имеет входную и выходную ножки, а также ножку для подачи управляющего сигнала. Входная ножка этого транзистора помечена как «G» или «Gate», выходная ножка — «D» или «Drain», а ножка для подачи управляющего сигнала – «S» или «Source».
Для правильной цоколевки транзистора IRFZ46N нужно присоединить входную ножку «G» к пину или проводу, на который будет подаваться управляющий сигнал. Выходную ножку «D» следует соединить с пином или проводом, на который будет выводиться выходной сигнал. Ножку для подачи управляющего сигнала «S» следует соединить с пином или проводом, откуда будет подаваться управляющий сигнал.
Обратите внимание, что неправильное подключение транзистора может привести к его повреждению или ненадлежащей работе. Поэтому рекомендуется внимательно изучить разъемы и инструкцию перед началом работы с транзистором IRFZ46N
Теперь вы знакомы с основами цоколевки транзистора IRFZ46N. Это руководство поможет вам правильно подключить и использовать этот транзистор в вашем проекте или устройстве.
IRFZ46N в источниках питания
Основные характеристики:
1. Высокая мощность: IRFZ46N способен выдерживать ток до 47 А и напряжение до 55 В, что делает его идеальным для работы с силовыми источниками.
2. Низкое сопротивление: данный транзистор имеет очень низкое внутреннее сопротивление, что обеспечивает эффективную передачу энергии и уменьшает потери при преобразовании электрической энергии.
3. Быстрый коммутационный процесс: IRFZ46N обладает небольшим временем переключения, что позволяет ему эффективно управлять выходным напряжением и обеспечивать стабильную работу источника питания.
4. Широкий рабочий диапазон: данный транзистор подходит для работы в широком диапазоне температур от -55 °C до +150 °C, что позволяет его использование в различных климатических условиях.
Из-за своих высоких характеристик и надежности, IRFZ46N широко применяется в источниках питания, таких как импульсные блоки питания, солнечные панели и другие устройства, которые требуют эффективной и стабильной работы.
IRFZ46N Datasheet (PDF)
..1. Size:85K international rectifier irfz46n.pdf
PD-91277IRFZ46NHEXFET Power MOSFET Advanced Process TechnologyDVDSS = 55V Ultra Low On-Resistance Dynamic dv/dt Rating 175C Operating TemperatureRDS(on) = 16.5mG Fast Switching Fully Avalanche RatedID = 53ASDescriptionAdvanced HEXFET Power MOSFETs from InternationalRectifier utilize advanced processing techniques to achieveextremely low on-resistance

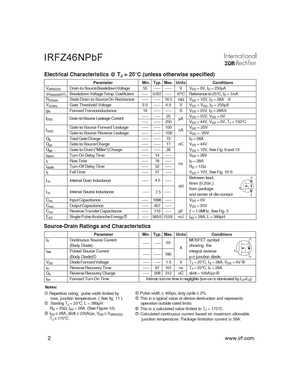

..2. Size:215K international rectifier irfz46npbf.pdf
PD — 94952AIRFZ46NPbFHEXFET Power MOSFETl Advanced Process Technologyl Ultra Low On-ResistanceDVDSS = 55Vl Dynamic dv/dt Ratingl 175C Operating Temperaturel Fast Switching RDS(on) = 16.5mGl Fully Avalanche Ratedl Lead-FreeID = 53ASDescriptionAdvanced HEXFET Power MOSFETs from InternationalRectifier utilize advanced processing techniques to achieve
..3. Size:215K infineon irfz46npbf.pdf
PD — 94952AIRFZ46NPbFHEXFET Power MOSFETl Advanced Process Technologyl Ultra Low On-ResistanceDVDSS = 55Vl Dynamic dv/dt Ratingl 175C Operating Temperaturel Fast Switching RDS(on) = 16.5mGl Fully Avalanche Ratedl Lead-FreeID = 53ASDescriptionAdvanced HEXFET Power MOSFETs from InternationalRectifier utilize advanced processing techniques to achieve
..4. Size:246K inchange semiconductor irfz46n.pdf
INCHANGE Semiconductorisc N-Channel MOSFET Transistor IRFZ46N IIRFZ46NFEATURESStatic drain-source on-resistance:RDS(on) 16.5mEnhancement modeFast Switching Speed100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationDESCRITIONreliable device for use in a wide variety of applicationsABSOLUTE MAXIMUM
0.1. Size:245K international rectifier auirfz46nl.pdf
PD — 96434AUTOMOTIVE GRADEAUIRFZ46NSAUIRFZ46NLFeaturesHEXFET Power MOSFETl Advanced Planar Technologyl Low On-ResistanceV(BR)DSSD 55Vl Dynamic dV/dT Ratingl 175C Operating Temperaturel Fast Switching RDS(on) max.16.5ml Fully Avalanche RatedGl Repetitive Avalanche Allowed up to TjmaxID(Silicon Limited) 53Al Lead-Free, RoHS Compliantl Automotive Qualifi
0.2. Size:245K international rectifier auirfz46ns.pdf
PD — 96434AUTOMOTIVE GRADEAUIRFZ46NSAUIRFZ46NLFeaturesHEXFET Power MOSFETl Advanced Planar Technologyl Low On-ResistanceV(BR)DSSD 55Vl Dynamic dV/dT Ratingl 175C Operating Temperaturel Fast Switching RDS(on) max.16.5ml Fully Avalanche RatedGl Repetitive Avalanche Allowed up to TjmaxID(Silicon Limited) 53Al Lead-Free, RoHS Compliantl Automotive Qualifi
0.3. Size:679K international rectifier irfz46nlpbf.pdf
PD — 95158IRFZ46NSPbFIRFZ46NLPbF Advanced Process TechnologyHEXFET Power MOSFET Surface Mount (IRFZ46NS) Low-profile through-hole (IRFZ46NL)D 175C Operating TemperatureVDSS = 55V Fast Switching Fully Avalanche RatedRDS(on) = 0.0165 Lead-FreeGDescriptionID = 53A Advanced HEXFET Power MOSFETs from InternationalSRectifier utilize advanced processing t
0.4. Size:149K international rectifier irfz46ns irfz46nl.pdf
PD — 9.1305BIRFZ46NSIRFZ46NL Advanced Process Technology HEXFET Power MOSFET Surface Mount (IRFZ46NS)D Low-profile through-hole (IRFZ46NL)VDSS = 55V 175C Operating Temperature Fast SwitchingRDS(on) = 0.0165 Fully Avalanche RatedGDescriptionID = 53AAdvanced HEXFET Power MOSFETs from InternationalSRectifier utilize advanced processing techniques to achie
0.5. Size:856K cn vbsemi irfz46ns.pdf
IRFZ46NSwww.VBsemi.twN-Channel 60-V (D-S) MOSFETFEATURESPRODUCT SUMMARY 175 C Junction TemperatureVDS (V) RDS(on) ()ID (A)a TrenchFET Power MOSFET0.012 at VGS = 10 V 60600.013 at VGS = 4.5 V 50DD2PAK(TO-263)GGDSSN-Channel MOSFETABSOLUTE MAXIMUM RATINGS (TC = 25 C, unless otherwise noted)Parameter Symbol Limit UnitVGSGate-Source
0.6. Size:258K inchange semiconductor irfz46ns.pdf
isc N-Channel MOSFET Transistor IRFZ46NSFEATURESWith TO-263( D2PAK ) packagingHigh speed switchingLow gate input resistanceStandard level gate driveEasy to use100% avalanche testedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSPower supplySwitching applicationsABSOLUTE MAXIMUM RATINGS(T =25)aS
Транзистор IRFZ46N: общая информация
Этот транзистор обладает низким сопротивлением канала и способен выдерживать высокие токи и напряжения. Он имеет обратный канал N-типа и может быть использован как усилитель или ключ в цепях постоянного тока и постоянного напряжения.
IRFZ46N обладает высокой надежностью и стабильностью в работе, что делает его популярным в индустрии электроники. Он способен обеспечить устойчивую работу при высоких температурах и экстремальных условиях использования.
Кроме того, IRFZ46N имеет низкую емкость входных и выходных затворов, что обеспечивает высокую скорость коммутации и эффективное управление током и напряжением.
Цоколевка транзистора IRFZ46N соответствует стандарту TO-220, что облегчает его установку на печатную плату и соединение с другими элементами схемы.
Спецификации Irfz46n транзистора
Марка: Irfz46n
Тип: N-канальный MOSFET
Максимальное сопротивление: 0,022 Ом
Максимальное напряжение стока-истока: 55 В
Максимальный ток стока-истока: 50 А
Мощность пропускания тока: 175 Вт
Температурный диапазон: от -55°C до +175°C
Корпус: TO-220AB
Вес: 2,08 г
Применение: Irfz46n транзистор широко используется в электронных системах для управления высокими токами и напряжениями. Его особенности и высокая производительность делают его подходящим для применения в симметричных источниках питания, импульсных источниках питания, преобразователях постоянного тока и других устройствах, требующих надежного и эффективного управления мощностью.
Сравнение с другими транзисторами
- IRF540: этот транзистор также является мощным N-канальным MOSFET транзистором и обладает схожими характеристиками с IRFZ46N. Он может быть хорошей заменой во многих приложениях. Однако, IRF540 имеет немного большее сопротивление открытого состояния (Rds(on)), что может влиять на его эффективность.
- IRFB3306: данный транзистор также является мощным N-канальным MOSFET транзистором и обладает сравнимыми характеристиками с IRFZ46N. Он также может быть хорошей заменой, но следует учитывать, что IRFB3306 имеет более высокое сопротивление открытого состояния (Rds(on)).
- IRFZ44N: этот транзистор является N-канальным MOSFET транзистором средней мощности. Он имеет более низкое сопротивление открытого состояния (Rds(on)) по сравнению с IRFZ46N, что делает его хорошим вариантом для приложений, требующих высокой эффективности.
Это лишь некоторые из возможных замен для транзистора IRFZ46N. При выборе замены следует учитывать требования конкретного приложения и особенности работы транзистора. Советуем обратиться к специальным таблицам и документации, чтобы выбрать подходящую альтернативу.
Технические характеристики
Производители, чаще всего, помещают максимально допустимые значения в начале своей технической документации. В них приведены предельные режимы эксплуатации, превышение которых приведёт к выхожу прибора из строя. Тестирование проводится при температуре +25°С.
Приведём характеристики для IRFZ44N:
- длительный ток стока
- при температуре +25°С Ic max = 49 А;
- при температуре +100°С Ic max = 35 А.
- кратковременный ток стока Icи max = 35 А;
- мощность Рс max = 94 Вт;
- линейный к-т снижения мощности 0,63 Вт/°С;
- напряжение насыщения З – И Uзи = ±20 В;
- лавинный ток Iл = 25 А;
- пиковое диодное восстановление dv/dt = 5 В/нс;
- температура кристалла Тj = 175°С;
- рабочая температура Tamb = от -55 до +175°С;
- температура хранения Tstg = от -55 до +175°С;
- тепловое сопротивление кристалл корпус RθJC = 1,4 °С/Вт;
- тепловое сопротивление кристалл радиатор RθCS = 0,5 °С/Вт;
- тепловое сопротивление кристалл воздух RθJА = 62 °С/Вт.
Теперь перейдём к рассмотрению электрических характеристик. Для IRFZ44N производители выделили отдельный раздел, который показывает исток-сток показатели диода. Все измерения, как и для предельных значений, производились при температуре +25°С. Другие параметры проведения тестирования находятся в колонке «Условия измерения» в приведённой ниже таблицы.
Электрические (при Т = +25 оC) | ||||||
Параметры | Условия измерения | Обозн. | min | Тип. | max | Ед. изм |
Напряжение пробоя С — И | Ic = 250мкА, Uзи = 0 | Uси(проб.) | 55 | В | ||
Температурный к-т напряжения пробоя | Δ Uси(проб.) /ΔTj | Ic=1мА | 0,058 | В/°С | ||
Сопротивление С — И открытого транзистора | Ic = 25А, Uзи = 10В | Rси(вкл) | 17,5 | мОм | ||
Пороговое напряжение затвора | Ic = 250мкА, Uси= Uзи | Uзи(пор.) | 2 | 4 | В | |
Проводимость в прямом направлении | Ic = 25А, Uси = 25В | Gпр. | 19 | S | ||
Ток утечки сток-исток | Uси = 55В | Ic ут. | 25 | мкА | ||
Uси = 55В, TJ = 150°C | 250 | нА | ||||
Ток утечки затвор-исток | Uзи=20В | Iз ут. | 100 | нА | ||
Ток утечки затвор-исток обратный | Uзи=-20В | Iз ут. | -100 | нА | ||
Заряд затвора | Ic=28А, Uси=44В, Uзи=10В | 63 | нКл | |||
Заряд затвор-исток | 14 | нКл | ||||
Заряд затвор-сток | 23 | нКл | ||||
Время задержки выключения |
Uс=28В, Ic=25А,
Rз=12ом, Uзи=10В |
12 | нс | |||
Время нарастания | 60 | нс | ||||
Время задержки выключения | 44 | нс | ||||
Время спада | 47 | нс | ||||
Индуктивность cтока | Lc | 4,5 | нГн | |||
Индуктивность иcтока | Lи | 7,5 | нГн | |||
Ёмкость входа | Uзи=0В, Uси=25В, f=1МГц | Свх. | 1470 | пФ | ||
Ёмкость выхода | Свых. | 360 | ||||
Обратная ёмкость | Сос | 88 | ||||
Энергия лавины моноимпульса | I AS =25А, L=0.47мГн | E AS | 530 | 150 | мДж | |
Исток-сток: | ||||||
Непрерывный ток истока (диод) | Iи | 49 | А | |||
Импульсный ток истока (диод) | Iи им | 160 | А | |||
Прямое напряжение диода |
IC = 25 A, Uзи = 0 В,
TJ = 25°C |
Uид | 1,3 | В | ||
Время восстановления при переключении в обратном направлении | Iд = 25 А, TJ = 25°C, di/dt =100мкс | tвост. | 95 | нс | ||
Заряд обратного восстановления | Qобр.вост. | 170 | 260 | нКл |
Транзистор IRFZ46N: совместимые модели
Существуют различные модели транзисторов, которые могут быть совместимы с IRFZ46N и позволят успешно заменить его во многих приложениях. Некоторые из них включают в себя:
- IRF3205: Этот транзистор также является МОПТ и обладает высокими техническими характеристиками, такими как низкое значение сопротивления канала и высокая мощность переключения. Он широко используется в схемах построения инверторов, преобразователей постоянного тока и других приложениях.
- FQP30N06L: Этот транзистор также относится к МОПТ и обладает сходными характеристиками с IRFZ46N. Он предлагает низкоомное сопротивление канала и хорошую мощность переключения. FQP30N06L может быть успешно использован в приложениях, требующих высокой мощности и эффективности.
- IRL540N: Этот транзистор является популярным выбором для замены IRFZ46N в силовых приложениях. Он обладает низким сопротивлением канала, хорошей мощностью переключения и высокой эффективностью. IRL540N широко используется в схемах построения инверторов, электронных ключей и других устройствах силовой электроники.
Важно отметить, что перед заменой транзистора IRFZ46N на другую модель необходимо тщательно просмотреть и сравнить их технические характеристики. Варианты замены могут зависеть от конкретных требований электрической схемы, поэтому всегда рекомендуется обратиться к документации и схеме устройства
Преимущества использования транзистора IRFZ46N
Основные преимущества использования транзистора IRFZ46N включают:
1. |
Высокая мощность |
2. |
Низкий внутренний сопротивление |
3. |
Высокая коммутационная скорость |
4. |
Широкий диапазон рабочих напряжений |
5. |
Надежность и долговечность |
Высокая мощность транзистора IRFZ46N позволяет ему успешно справляться с высокими токами и сильными нагрузками, что делает его идеальным для применения в усилителях мощности и других электронных устройствах, где требуется передача больших энергий.
Благодаря низкому внутреннему сопротивлению, транзистор IRFZ46N обладает низкими потерями энергии и высокой эффективностью, что способствует повышению качества работы электронной схемы и уменьшению тепловыделения.
Высокая коммутационная скорость транзистора IRFZ46N позволяет быстро и точно переключаться между состояниями, что особенно полезно для приложений, требующих быстрого реагирования и точного контроля электронного сигнала.
Широкий диапазон рабочих напряжений делает транзистор IRFZ46N универсальным и применимым в различных проектах, где требуется работа с разными напряжениями.
Надежность и долговечность транзистора IRFZ46N обеспечивают его стабильную работу в течение длительного времени, что является важным фактором при выборе компонента для электронной схемы.
В целом, транзистор IRFZ46N представляет собой надежный, мощный и универсальный компонент, который может успешно применяться в различных электронных схемах и приложениях, где важны высокая мощность, низкие потери и быстрая коммутация.
Сопротивление и скорость переключения
Транзистор IRFZ46N имеет низкое внутреннее сопротивление, что обеспечивает его высокую эффективность при работе в силовых цепях. Величина сопротивления транзистора в замкнутом состоянии (RDS(on)) составляет всего несколько миллиомов ом, что позволяет минимизировать потери энергии и повысить его эффективность.
Скорость переключения транзистора также является важным параметром его работы. IRFZ46N обладает быстрым временем переключения (tD(on) и tD(off)), что значительно сокращает время открытия и закрытия транзистора. Быстрая скорость переключения обеспечивает минимальные потери энергии и повышает надежность работы устройства.
Лучшие аналоги и замены для IRFZ46N
IRFZ44N — это хороший аналог IRFZ46N, поскольку имеет схожие технические характеристики и максимальное напряжение стока-истока 55 В. Однако, стоит учесть, что IRFZ44N имеет более высокое внутреннее сопротивление и меньшую мощность.
IRFZ48N — еще один альтернативный вариант для IRFZ46N. Он также обладает схожими характеристиками, но имеет более высокое максимальное напряжение стока-истока — 60 В. Однако, он может иметь более высокую цену и сложнее найти на рынке.
IRFZ40 — небольшой MOSFET транзистор, который также может быть заменой для IRFZ46N. У него более низкое максимальное напряжение стока-истока — 50 В, но имеет более низкое сопротивление и более низкую цену.
IRFZ46 — предшественник IRFZ46N, также может использоваться вместо него. Однако, он имеет более высокое внутреннее сопротивление и более низкую мощность, поэтому его использование может быть ограничено определенными схемами.
Важно отметить, что при выборе аналога или замены для IRFZ46N необходимо тщательно сравнивать и анализировать технические характеристики и требования вашей электронной схемы. Всегда рекомендуется обратиться к документации и спецификациям производителя, а при необходимости проконсультироваться с опытными специалистами
Аналоги и замены транзистора IRFZ46N
Однако, в некоторых случаях может возникнуть необходимость в поиске аналогов или замен для транзистора IRFZ46N. Ниже представлены некоторые возможные аналоги и замены:
1. IRFZ44N: Этот транзистор имеет схожие технические характеристики с IRFZ46N, но имеет меньшую мощность и сопротивление. Однако, он все равно может использоваться в приложениях, где требуется низкое сопротивление и средняя мощность.
2. IRFZ48N: Это еще более мощный транзистор, который может быть использован вместо IRFZ46N в случаях, когда требуется высокая мощность и низкое сопротивление.
3. IRF3205: Этот транзистор также является надежной альтернативой для IRFZ46N. Он имеет высокую мощность и низкое сопротивление, и может быть использован в широком спектре приложений.
Это лишь некоторые из возможных аналогов и замен для транзистора IRFZ46N. При выборе аналога или замены необходимо учитывать требования конкретной схемы и задачи, которые предстоит решить.
Примечание: перед выбором аналога или замены рекомендуется ознакомиться с техническими характеристиками и провести необходимые расчеты для обеспечения соответствия требуемым параметрам.
Описание транзистора IRFZ46N
Транзистор IRFZ46N относится к полевым транзисторам типа N. Он представляет собой устройство, которое обеспечивает контроль и усиление электрических сигналов. IRFZ46N имеет три вывода: исток (S), сток (D) и затвор (G).
Основной особенностью транзистора IRFZ46N является его низкое Rds(on) – сопротивление открытого канала, что позволяет обеспечить высокую эффективность и низкое потребление энергии. Он способен работать с высокими токами и напряжениями, что делает его идеальным для использования в среднепоточных и высокопоточных приложениях.
IRFZ46N имеет тепловой контакт, что позволяет улучшить его тепловые характеристики и эффективность охлаждения. Кроме того, он имеет защиту от электростатического разряда (ESD protection), что позволяет увеличить его надежность и долговечность.
Область применения транзистора IRFZ46N включает, но не ограничивается, следующие сферы:
- Источники питания
- Усилители мощности
- Импульсные преобразователи
- Источники света LED
- Промышленная автоматика
IRFZ46N является надежным и универсальным компонентом, который обладает высокой производительностью, низкими потерями и хорошими тепловыми характеристиками, что позволяет его успешно использовать в широком спектре электронных устройств и систем.
Особенности и преимущества транзистора
Основные особенности транзистора Irfz46n включают:
Высокая мощность | Транзистор Irfz46n способен работать с высокой мощностью, благодаря чему может использоваться в приложениях, требующих больших токов и напряжений. |
Низкое сопротивление | Транзистор имеет низкое сопротивление насыщения, что позволяет эффективно передавать ток и значительно снижает потери мощности в процессе работы. |
Высокая скорость коммутации | Благодаря быстрой скорости коммутации, транзистор позволяет эффективно управлять высокочастотными сигналами и быстро реагировать на изменения входного сигнала. |
Высокая надежность | Транзистор обладает высокой надежностью и долговечностью, что позволяет использовать его в различных условиях эксплуатации и в тяжелых рабочих средах. |
Простота в использовании | Транзистор имеет стандартные размеры и выводы, что облегчает его установку и подключение в электрическую схему. |
Таким образом, транзистор Irfz46n обладает рядом важных особенностей, которые делают его привлекательным для применения в различных сферах, включая энергетику, автомобильную промышленность, промышленные автоматизированные системы и другие области, где требуется высокая мощность и надежность.
Транзистор IRFZ46N: заменители
Ниже приведена таблица с несколькими возможными заменителями для транзистора IRFZ46N:
Название | Тип | Максимальное напряжение сток-исток | Максимальный ток сток-исток | Максимальная мощность |
---|---|---|---|---|
IRFZ44N | N-канальный MOSFET | 55 В | 47 А | 94 Вт |
IRF530N | N-канальный MOSFET | 100 В | 17 А | 130 Вт |
IRF540N | N-канальный MOSFET | 100 В | 33 А | 140 Вт |
IRF7343Q | Двухканальный N-канальный MOSFET | 55 В | 2.6 А | 35 Вт |
Эти заменители имеют схожие параметры, но всегда стоит проверить документацию для конкретных требований вашего проекта. Учтите, что при замене одного транзистора на другой могут потребоваться некоторые изменения схемы или прототипирование.
Транзисторы, совместимые с IRFZ46N по параметрам и характеристикам
Ниже приведена таблица с некоторыми транзисторами, совместимыми с IRFZ46N:
Модель транзистора | Производитель | Максимальное напряжение слива | Максимальный ток слива | Сопротивление открытого состояния | Тип корпуса |
---|---|---|---|---|---|
IRFZ44N | Infineon Technologies | 55 В | 50 A | 17 мОм | TO-220 |
IRFZ48N | Infineon Technologies | 55 В | 64 A | 14 мОм | TO-220 |
STP135NF06L | STMicroelectronics | 60 В | 34 A | 16 мОм | TO-220 |
BUZ11 | Infineon Technologies | 50 В | 30 A | 45 мОм | TO-220 |
Это всего лишь несколько примеров транзисторов, которые могут быть использованы вместо IRFZ46N
При выборе аналога необходимо обратить внимание на соответствие требуемым характеристикам, таким как максимальное напряжение и ток, а также сопротивление
Аналоги IRFZ46N с другими параметрами
Существует несколько аналогов транзистора IRFZ46N, которые могут быть использованы вместо него:
- IRFZ44N: данный транзистор имеет низкое значение сопротивления открытого канала (RDS(on)), что позволяет ему работать с большими токами. В то же время, он имеет немного более низкую максимальную мощность и некоторые другие отличия от IRFZ46N.
- IRFZ48N: данный аналог имеет еще более низкое значние RDS(on) и более высокую максимальную мощность, чем IRFZ44N. Однако, его некоторые другие характеристики также отличаются от IRFZ46N.
- IRFZ24N: это другой аналог с небольшим значением RDS(on), меньшей максимальной мощностью и другими параметрами в сравнении с IRFZ46N.
Выбор аналога IRFZ46N зависит от конкретных требований и условий применения в конкретной электронной схеме или устройстве. Необходимо учитывать требуемую максимальную мощность, сопротивление канала и другие характеристики для достижения оптимальной работы.
