Схема разводки и цоколевка транзистора ГТ402
Цоколевка транзистора ГТ402 содержит следующие выводы:
- Вывод 1 – коллектор (C), обозначенный символом «C».
- Вывод 2 – база (B), обозначенная символом «B».
- Вывод 3 – эмиттер (E), обозначенный символом «E».

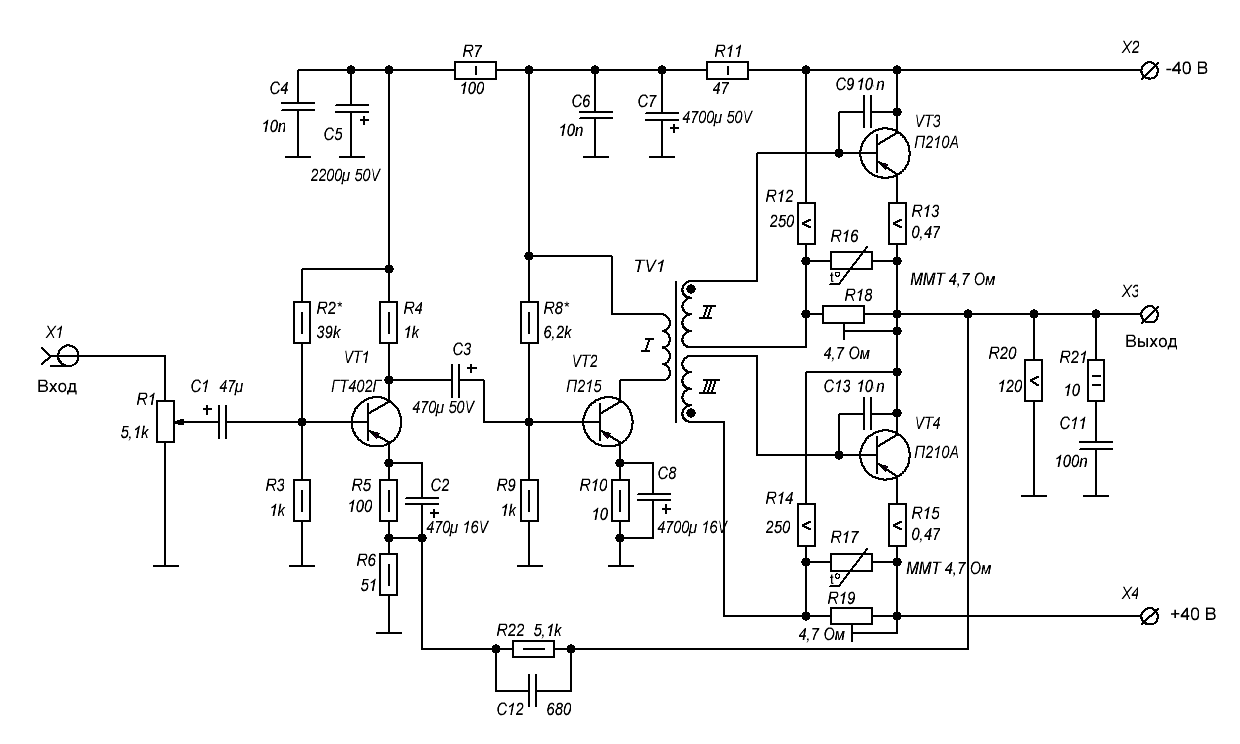

Схема разводки транзистора ГТ402 требует точного подключения каждого вывода для правильной работы устройства
При проведении разводки следует обратить внимание на следующие особенности:
- Необходимо обеспечить максимально короткие соединения между транзистором и элементами схемы, чтобы уменьшить возможность появления помех.
- При монтаже транзистора ГТ402 на печатную плату рекомендуется использовать пайку с использованием флюса для обеспечения надежного контакта.
- Необходимо убедиться, что выводы транзистора не замкнуты друг на друга и на корпус.
Правильная схема разводки и цоколевка транзистора ГТ402 являются основой для обеспечения стабильной и надежной работы устройства, в котором он применяется.
