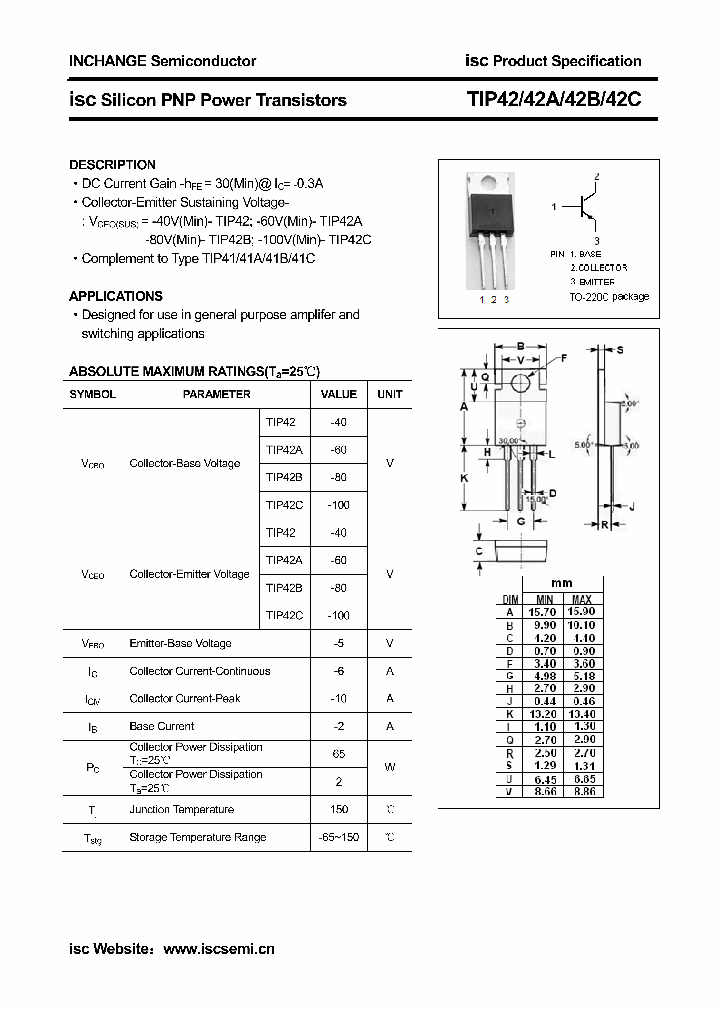

Транзистор tip42c to-220: особенности и применение

Графические данные

Рис. 1. Типичные зависимости коэффициента усиления по постоянному току h_FE от коллекторной нагрузки I_C.

Зависимости сняты при нескольких значениях температуры коллектора TC в режиме повторяющихся импульсов длительностью tp = 300 мкс со скважностью (duty cycle) ˂ 2%. При этом коллекторное напряжение UCE = 3 В. Рис

2. Зависимости напряжения насыщения транзистора UCE(sat) от коллекторной нагрузки IC

Рис. 2. Зависимости напряжения насыщения транзистора U_CE(sat)от коллекторной нагрузки I_C.

Зависимости сняты при нескольких значениях температуры коллектора TC в режиме повторяющихся импульсов длительностью tp = 300 мкс со скважностью (duty cycle) ˂ 2%. Ток базы IB соотносится с током коллектора ICкак 1:100. Рис

3. Зависимости напряжения насыщения базы UBE(sat) от коллекторной нагрузки IC

Рис. 3. Зависимости напряжения насыщения базы U_BE(sat) от коллекторной нагрузки I_C.

4. Зависимости входной Cib и выходной Cob емкостей от обратных напряжений, приложенных к коллекторному и базовому p-n переходам UCB и UEB

Рис. 4. Зависимости входной C_ib и выходной C_ob емкостей от обратных напряжений, приложенных к коллекторному и базовому p-n переходам U_CB и U_EB.

Зависимости сняты при частоте приложенных напряжений f = 0,1 МГц.

Рис. 5. Ограничение предельной рассеиваемой мощности P_C транзистора при возрастании температуры коллекторного перехода T_C.

Рис. 6. Области безопасной работы транзистора.

Области безопасной работы ограничиваются:

по напряжению — величиной напряжения коллектор-эмиттер, чреватой невосстановимым пробоем п/п структуры транзистора;
по величине тока – предельным значением тока в цепи коллектор-эмиттер, при котором происходит локальный перегрев и прожигание п/п структуры;
по величине рассеиваемой мощности – предельным значением, при котором в результате перегрева параметры транзистора безвозвратно изменяются в сторону их ухудшения.

Графические характеристики сняты при различных значениях предельной импульсной мощности в режимах с однократными неповторяющимися импульсами тока длительностей 100 мкс, 500 мкс, 1 мс, 5 мс, а также при постоянном токе (на графике обозначен как DC).

Как заменить транзистор Tip42c: правила и рекомендации

При выборе аналога транзистора Tip42c рекомендуется обращать внимание на следующие характеристики:

Характеристика	Описание
Тип корпуса	Убедитесь, что аналог имеет тот же тип корпуса, что и Tip42c.
Тип приложения	Проверьте, что аналог подходит для того же типа приложения, что и Tip42c.
Максимальное рабочее напряжение	Удостоверьтесь, что аналог имеет такое же или более высокое максимальное рабочее напряжение, чем у Tip42c.
Максимальный ток коллектора	Проверьте, что аналог обладает таким же или более высоким максимальным током коллектора, чем Tip42c.
Мощность	Убедитесь, что аналог обладает такой же или более высокой мощностью, чем Tip42c.

Правильный выбор аналога транзистора Tip42c высоко важен для нормальной работы устройства. Неправильная замена может привести к нестабильной работе и даже выходу из строя других компонентов. Поэтому рекомендуется тщательно проверять совместимость и выбирать аналоги, которые подходят по всем параметрам.

Помните, что перед заменой транзистора необходимо отключить устройство от электропитания и прозвонить схему для выявления всех подключений. Также, припаивание нового транзистора должно происходить в соответствии с его типом корпуса и правильным температурным режимом.

При возникновении сомнений, всегда лучше обратиться за помощью к специалистам или консультантам, которые смогут подобрать подходящий аналог и дать рекомендации по его подключению и замене.

Детали и конструкция

Электролитические конденсаторы в схеме усилителя и выпрямителя желательно установить на напряжение порядка 63В, как исключение на схеме (рисунок 1) — это C1 и C2.

В качестве выходных транзисторов TIP142, TIP147 можно попробовать использовать другую пару транзисторов с высоким коэффициентом усиления (DC Current Gain = 700-1000). Из отечественных могут подойти КТ825 + КТ827, правда выходная мощность в данном случае будет ограничена до 120 Ватт.

Рис. 3. Внешний вид составных транзисторов TIP142, TIP147.

Рис. 3. Печатная плата для мощного транзисторного УМЗЧ и расположение деталей на ней.

При работе усилителя выходные транзисторы будут рассеивать достаточно большое количество тепла, поэтому их необходимо установить на радиаторы с достаточной площадью тепловыделения, также не помешает дополнительное активное охлаждение в виде вентилятора(куллера).

Рис. 4. Крепление печатных плат с транзисторами к радиаторам.

Стоит заметить что при заметном нагреве диодов D2-D4 их не помешало бы установить на небольшой теплоотвод, это повысит термостабильность схемы.

Трансформатор блока питания должен обладать хорошим запасом мощности: 250-350 Ватт для одного канала, и 480-700 Ватт для стерео-варианта. Также можно использовать два отдельных трансформатора — по одному на каждый канал.

Напряжение каждой вторичной обмотки трансформатора должно быть примерно 34В, что после выпрямления и конденсаторов поднимется до 48-50В. По каждой линии питания выпрямителя 48В следует включить предохранитель на 5-6А, для двухканальной версии при питании от одного выпрямителя — 12А.

Список деталей для схемы усилителя

Резисторы (0,25Вт):

R1 = 22 К;
R2 = 2,2 К / 1 Ватт;
R3 = 2.7 К;
R4 = 100 Ом;
R5 = 8,2 К;
R6 = 470 Ом;
R7, R8 = 1 К / 1 Ватт;
R9, R10 = 1 Ом / 1 Ватт;
R11 = 1 Ом / 1 Ватт.

Конденсаторы:

C1 = 10 мкФ / 16 В;
C2 = 470 мкФ / 6.3В;
C3 = 220 пФ;
C4 = 220 мкФ / 40 В;
C5 = 100 пФ;
C6 = 470 нФ;
C7 = 100 нФ / 100 В;
C8 = 220 нФ;
C9, C10 = 1 мкФ / 63 В (не электролит);
C11, C12 = 220 мкФ / 63В.

Транзисторы и диоды:

D1 = стабилитрон на 12В / 500мВт (ZPD 12V);
D2, D3, D4 = 1N4001 (или подобные);
D5, D6, D7, D8 = BY 550-50 (или подобные);
T1, T2 = BC556B;
T3 = BD241C;
T4 = TIP142;
T5 = TIP147.

Рис. 5. Цоколевка транзистора BC556B из даташита ONSemi.

Перед установкой транзисторов прозвоните их выводы тестером и убедитесь что они совпадают с заявленной цоколевкой, это касается BC556, BC556B.

Технические характеристики

Выходная мощность на нагрузку 8 Ohm — 40W;
Выходная мощность на нагрузку 4 Ohm — 60W;
Чувствительность по входу: 35mV с выходной мощностью 40W при 8 Ohm;
Чувствительность по входу: 42mV с выходной мощностью 60W при 4 Ohm;
Отзывчивость по частотам: 50Hz-20KHz — 0.5dB; -1.5dB — 40Hz; -3.5dB — 30Hz;
THD при 1KHz и 8 Ohm нагрузке: меньше 0.1% вплоть до 10W; 0.2% при 30W;
THD при 10KHz и 8 Ohm нагрузке: меньше 0.15% вплоть до 10W; 0.3% при 30W;
THD при 1KHz и 4 Ohm нагрузке: меньше 0.18% вплоть до 10W; 0.4% при 60W;
THD при 10KHz и 4 Ohm нагрузке: меньше 0.3% вплоть до 10W; 0.6% при 60W;
Регулировка ВЧ: +9/-16dB @ 1KHz; +12/-24dB @ 10KHz;
Регулировка НЧ: -17.5dB @ 100Hz; -26dB @ 50Hz; -28dB @ 40Hz;
Регулировка яркости: +6.5dB @ 500Hz; +7dB @ 1KHz; +8.5dB @ 10KHz.

TIP147 Datasheet (PDF)

0.1. tip140 tip141 tip142 tip145 tip146 tip147 .pdf Size:48K _st

TIP140/141/142TIP145/146/147COMPLEMENTARY SILICON POWER DARLINGTON TRANSISTORS TIP141, TIP142, TIP145 AND TIP147 ARESTMicroelectronics PREFERREDSALESTYPES COMPLEMENTARY PNP — NPN DEVICES MONOLITHIC DARLINGTONCONFIGURATION INTEGRATED ANTIPARALLELCOLLECTOR-EMITTER DIODE 32APPLICATIONS 1 LINEAR AND SWITCHING INDUSTRIALEQUIPMENT TO-218DESCRIPTION The TI

0.2. tip140 tip141 tip142 tip145 tip146 tip147.pdf Size:68K _st

TIP140/141/142TIP145/146/147COMPLEMENTARY SILICON POWER DARLINGTON TRANSISTORS TIP141, TIP142, TIP145 AND TIP147 ARESGS-THOMSON PREFERRED SALESTYPES COMPLEMENTARY PNP — NPN DEVICES MONOLITHIC DARLINGTONCONFIGURATION INTEGRATED ANTIPARALLELCOLLECTOR-EMITTER DIODE 3APPLICATIONS 2 LINEAR AND SWITCHING INDUSTRIAL1EQUIPMENT TO-218DESCRIPTION The TIP140, TIP141

0.3. tip142t tip147t.pdf Size:57K _st

TIP142TTIP147TCOMPLEMENTARY SILICON POWERDARLINGTON TRANSISTORS STM PREFERRED SALESTYPES COMPLEMENTARY PNP — NPN DEVICES MONOLITHIC DARLINGTONCONFIGURATION LOW VOLTAGE HIGH CURRENT HIGH GAINAPPLICATIONS 32 GENERAL PURPOSE SWITCHING 1DESCRIPTION TO-220The TIP142T is a silicon epitaxial-base NPNpower transistor in monolithic Darlingtonconfiguration, mo

0.4. tip147f.pdf Size:62K _fairchild_semi

TIP145F/146F/147FMonolithic Construction With Built In Base-Emitter Shunt Resistors High DC Current Gain : hFE = 1000 @ VCE = -4V, IC = -5A (Min.) Industrial Use Complement to TIP140F/141F/142FTO-3PF11.Base 2.Collector 3.EmitterPNP Epitaxial Darlington TransistorAbsolute Maximum Ratings TC=25C unless otherwise notedEquivalent CircuitCSymbol Parameter Value

0.5. tip140-tip147.pdf Size:321K _cdil

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanySILICON PLANAR DARLINGTON POWER TRANSISTORS TIP140, 141, 142 NPNTIP145, 146, 147 PNPTO- 3PN Non IsolatedPlastic PackageDesigned for General Purpose Amplifier and Low Frequency Switching ApplicationsABSOLUTE MAXIMUM RATINGS DESCRIPTION SYMBOL TIP140 TIP141 TIP142 UNITTIP145 TIP146 TIP147C

0.6. tip147.pdf Size:222K _inchange_semiconductor

isc Silicon PNP Darlington Power Transistor TIP147DESCRIPTIONHigh DC Current Gain-: h = 1000(Min)@ I = -5AFE CCollector-Emitter Sustaining Voltage-: V = -100V(Min)CEO(SUS)Complement to Type TIP142Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for general purpose amplifier and lowfrequency switching applic

TIP147T Datasheet (PDF)

0.1. tip142t tip147t.pdf Size:57K _st

8.1. tip140 tip141 tip142 tip145 tip146 tip147 .pdf Size:48K _st

8.2. tip140 tip141 tip142 tip145 tip146 tip147.pdf Size:68K _st

8.3. tip147f.pdf Size:62K _fairchild_semi

8.4. tip140-tip147.pdf Size:321K _cdil

8.5. tip147.pdf Size:222K _inchange_semiconductor

Другие транзисторы… TIP145
, TIP145F
, TIP145T
, TIP146
, TIP146F
, TIP146T
, TIP147
, TIP147F
, , TIP150
, TIP151
, TIP152
, TIP160
, TIP161
, TIP162
, TIP29
, TIP2955
.

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять

Это важно, так как при определении работоспособности, эта информация нам понадобится

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Транзистор Tip42c — обзор и применение

Особенностью транзистора Tip42c является его высокая мощность и ток, что делает его идеальным для использования в силовых устройствах, аудиоусилителях и других приложениях, где необходимо усиление сигнала с большой мощностью.

Tip42c имеет максимальную мощность до 65 Вт и максимальный ток коллектора до 6 А, что позволяет ему работать с высокими нагрузками и обеспечивает стабильное и эффективное усиление сигнала.

Важно отметить, что Tip42c является биполярным транзистором с управляемой базой, что означает, что его коллекторный ток контролируется током базы. Это позволяет обеспечить точное и прецизионное управление сигналом

Также Tip42c обеспечивает низкий уровень шумов и искажений, что делает его идеальным для применения в аудиоусилителях и других устройствах, где важна чистота и качество звука. Таким образом, он может быть использован в различных аудио- и видеоустройствах.

В заключение, транзистор Tip42c является мощным и надежным устройством, которое подходит для широкого спектра применений

Он может быть заменен аналогами, но при этом следует обратить внимание на электрические параметры и характеристики заменяемого транзистора, чтобы обеспечить правильную работу устройства

TIP147F Datasheet (PDF)

0.1. tip147f.pdf Size:62K _fairchild_semi

8.1. tip140 tip141 tip142 tip145 tip146 tip147 .pdf Size:48K _st

8.2. tip140 tip141 tip142 tip145 tip146 tip147.pdf Size:68K _st

8.3. tip142t tip147t.pdf Size:57K _st

8.4. tip140-tip147.pdf Size:321K _cdil

8.5. tip147.pdf Size:222K _inchange_semiconductor

Примеры обозначения приборов:

КТ937А-2 — кремниевый биполярный, большой мощности, высокочастотный, номер разработки 37, группа А, бескорпусный, с гибкими выводами на кристаллодержателе (см рисунок в начале статьи).

Биполярные транзисторы, разработанные до 1964 г. и выпускаемые по настоящее время, имеют систему обозначений, включающую в себя два или три элемента.

Первый элемент обозначения

— буква П, характеризующая класс биполярных транзисторов, или две буквы МП — для транзисторов в корпусе, герметизируемом способом холодной сварки.

Второй элемент

— двух- или трехзначное число, которое определяет порядковый номер разработки и указывает на подкласс транзистора по роду исходного полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной частоты:

● от 1 до 99 — германиевые маломощные низкочастотные транзисторы;

● от 101 до 199 — кремниевые маломощные низкочастотные транзисторы;

● от 201 до 299 — германиевые мощные низкочастотные транзисторы;

● от 301 до 399 — кремниевые мощные низкочастотные транзисторы;

● от 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы;

● от 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы;

● от 601 до 699 — германиевые высокочастотные и СВЧ мощные транзисторы;

● от 701 до 799 — кремниевые высокочастотные и СВЧ мощные транзисторы.

Следующий пример применения транзистора

В данном примере мы имеем микрофон, соединенный с затвором полевого транзистора и лампу накаливания, подключенную к транзистору и повышенному источнику питания. Теперь при улавливании звука микрофоном, лампочка будет загораться. И чем громче будет звук, тем ярче будет светиться лампа.

Это происходит потому, что микрофон создает напряжение, поступающее на затвор полевого транзистора. При появлении сигнала на затворе происходит отпирание транзистора, в результате чего через транзистор начинает течь ток от стока к истоку.

Фактически, в этой схеме полевой транзистор играет роль усилителя сигнала. Для еще большего усиления можно использовать еще один транзистор.

Данная схема аналогична предыдущей, только теперь вместо лампы подключен электродвигатель. Это позволяет управлять скоростью вращения электродвигателя силой звука поступающего в динамик.

Чем громче вы кричите в микрофон, тем быстрее двигатель будет вращаться.

Аналоги

Для замены подойдут транзисторы кремниевые планарно-эпитаксиальные, NPN, составные, импульсные. Разработаны для применения в преобразователях напряжения, источниках вторичного электропитания, переключающих устройствах и других схемах аппаратуры широкого применения.

Отечественное производство

Модель	P_C *	U_CB	U_CE	U_EB	I_C	T_J	f_T	C_C, pF	h_FE	Корпус
TIP122	65	100	100	5	5	150		300	≥ 1000	TO-220
КТ716А/Б	60	100/80	100/80	5	8/10	150	6	150	от 500 до 750	TO-220, TO-66
КТ8116А/Б	65	100	5	4	—	1000	TO-220
КТ8116А/Б	25	100	3	4	—	1000	DPAK
КТ8141А	60	100	100	8	7	—	750	TO-220
КТ8147А/Б	100	700/500	—	8	10	5	—	5	—
КТ8158В	125	100	100	5	12	5	—	2500	TO-218

Зарубежное производство

Модель	P_C *	U_CB	U_CE	U_EB	I_C	T_J	h_FE	Корпус
TIP122	65	100	100	5	5	150	≥ 1000	TO-220
NTE261	65	100	100	5	8	150	1000	TO-220
NTE263	65	100	100	5	10	150	1000	TO-220
RCA122	65	100	100	5	8	150	1000	TO-220
SE9302	70	100	100	5	10	150	1000	TO-220
TIP102	80	100	100	5	8	150	1000	TO-220
TIP132	70	100	100	5	8	150	1000	TO-220
WW263	65	100	100	5	10	150	1000	TO-220
2N6045G	75	100	100	5	8	150	1000	TO-220AB
2SD498	75	100	100	5	8	150	1000	TO-220
3DA122	65	100	100	5	5	150	1000	TO-220
3DA142T	80	100	100	5	10	150	1000	TO-220
3DD122	65	100	100	5	5	150	1000	TO-220
BDW93C	80	100	100	5	12	150	15000	TO-220
CFD811	65	110	100	5	8	150	1000	TO-220FP
HEPS9151	65	100	100	5	8	150	1000	TO-220
HP102	80	100	100	5	8	150	1000	TO-220
HP122	65	100	100	5	5	150	1000	TO-220
HP142T/TS	80/70	100	100	5	10/8	150	1000	TO-220
MJE6045/T	75	100	100	5	8	150	1000	TO-220 TO-220AB

Примечание: данные в таблицах взяты из даташит производителя.
