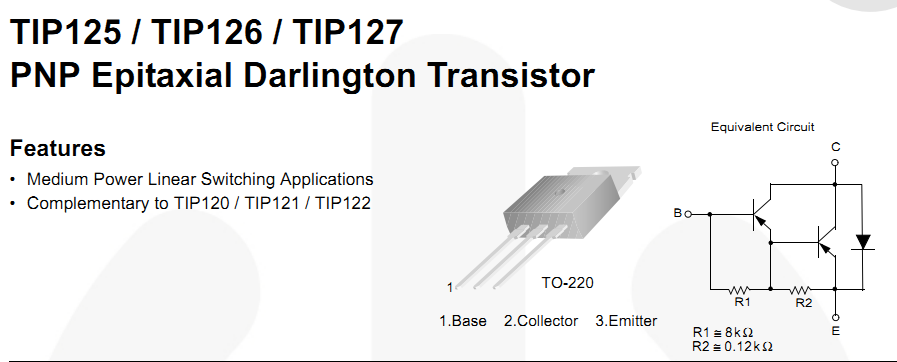

Описание транзистора TIP127
Транзистор TIP127 обладает следующими основными характеристиками:
Параметр | Значение |
---|---|
Тип транзистора | PNP |
Максимальное напряжение коллектор-эмиттер | 100 В |
Максимальный ток коллектора | 5 А |
Мощность переключения | ≥ 40 Вт |
Сопротивление насыщения | ≤ 1 Ом |
Транзистор TIP127 широко используется в схемах управления моторами, светодиодами и другими нагрузками с высокими токами и напряжениями. Он может быть использован в режиме коммутации, усиления и стабилизации сигнала.
Важно отметить, что для корректного подключения транзистора TIP127 необходимо соблюдать правильную полярность и подключать его к соответствующим контактам, так как неправильное подключение может привести к повреждению транзистора или других компонентов схемы
Принцип работы транзистора TIP127
Принцип работы транзистора TIP127 основан на эффекте электронной инжекции и управлении током коллектора с помощью базового тока. Транзистор состоит из трех слоев полупроводникового материала: эмиттера, базы и коллектора, которые образуют два перехода pn.
Для активации работы транзистора TIP127 необходимо подать сигнал на базу, который создаст внутренний ток смещения между базой и эмиттером. Этот ток вызовет электронную инжекцию с эмиттера в базу, что приведет к усилению тока и напряжения на коллекторе. Таким образом, управление базой транзистора позволяет управлять током коллектора.
Транзистор TIP127 способен выдерживать высокие токи и напряжения, что делает его идеальным для использования в схемах управления нагрузками и электромоторами. Благодаря своей мощности и надежности, транзистор TIP127 широко применяется в электронике и электротехнике.
Схема управления светодиодами с транзистором TIP127
Для создания схемы управления светодиодами с использованием транзистора TIP127 необходимо следовать следующим шагам:
- Подключите анод светодиода к положительной стороне питания.
- Подключите катод светодиода через резистор к коллектору транзистора TIP127.
- Подключите эмиттер транзистора к отрицательной стороне питания.
- Подключите базу транзистора к управляющему сигналу или источнику сигнала через базовый резистор.
При подаче управляющего сигнала на базу транзистора, он начинает проводить ток от коллектора к эмиттеру, что позволяет светодиоду гореть. Резистор, подключенный к катоду светодиода, используется для ограничения тока, протекающего через него.
Транзистор TIP127 обладает высоким коэффициентом усиления, что позволяет управлять большими токами светодиодов без непосредственной подачи большого тока на управляющий сигнал.
Схема управления светодиодами с транзистором TIP127 широко применяется в различных проектах, требующих контроля яркости светодиодов или управления группами светодиодов.
Преимущества и недостатки использования транзистора TIP127
Преимущества использования транзистора TIP127:
- Высокая надежность и долговечность. TIP127 создан для работы в экстремальных условиях и способен выдерживать высокие токи и напряжения.
- Широкий диапазон рабочих токов и напряжений. Транзистор TIP127 может работать с токами до 5 А и напряжениями до 100 В, что позволяет использовать его в различных схемах и устройствах.
- Простота подключения и использования. TIP127 имеет всего три вывода: базу, эмиттер и коллектор, что упрощает его подключение в схему.
- Высокая скорость переключения. TIP127 способен оперативно переключать токи и напряжения, что позволяет использовать его в быстрых схемах и устройствах.
Недостатки использования транзистора TIP127:
- Тепловое отводение. Транзистор TIP127 может нагреваться при работе с большими токами, поэтому необходимо предусмотреть эффективную систему охлаждения.
- Ограниченная пропускная способность. При работе с большими токами и напряжениями, транзистор TIP127 может иметь ограниченную пропускную способность, что может влиять на его использование в некоторых схемах и устройствах.
Несмотря на некоторые недостатки, транзистор TIP127 все равно является одним из предпочтительных выборов для многих электронных проектов. Его использование позволяет достичь высокой надежности и эффективности работы устройств.
Основные параметры транзистора TIP127 биполярного низкочастотного pnp.
Эта страница показывает существующую справочную информацию о параметрах биполярного низкочастотного pnp транзистора TIP127 . Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.
Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si)Структура полупроводникового перехода: pnp
Pc max | Ucb max | Uce max | Ueb max | Ic max | Tj max, °C | Ft max | Cc tip | Hfe |
65W | 100V | 100V | 5V | 5A | 150°C | — | — | 1000MIN |
Производитель: TIСфера применения: Darlington, PowerУсловные обозначения описаны на странице «Теория».
Схема управления мотором с транзистором TIP127
Для построения схемы управления мотором с использованием транзистора TIP127 потребуются следующие компоненты:
- Транзистор TIP127
- Мотор, который требуется управлять
- Резисторы для подключения базы транзистора
- Источник питания
Схема управления мотором с транзистором TIP127 имеет следующую конфигурацию:
1. Подключение мотора:
Один конец мотора подключается к источнику постоянного тока, а другой конец мотора подключается к коллектору транзистора TIP127. Это позволяет управлять подачей тока на мотор.
2. Подключение базы транзистора:
База транзистора TIP127 подключается через резистор к микроконтроллеру или другому устройству управления. Управляющее устройство подает сигнал на базу транзистора, чтобы управлять его открытием и закрытием.
3. Подключение эмиттера:
Эмиттер транзистора TIP127 подключается к общей земле схемы.
После построения схемы управления мотором с транзистором TIP127 следует подключить источник питания и управляющее устройство. Управляющее устройство будет контролировать открытие и закрытие транзистора TIP127, что приведет к включению и выключению мотора.
Важно помнить, что при использовании мощного мотора необходимо убедиться в правильном выборе источника питания и резисторов для базы транзистора TIP127, чтобы обеспечить безопасность и надежность работы схемы. Схема управления мотором с транзистором TIP127 может быть использована в различных приложениях, где требуется управление мощным мотором, например, в робототехнике, автоматизации производства, электромеханических системах и других
Схема управления мотором с транзистором TIP127 может быть использована в различных приложениях, где требуется управление мощным мотором, например, в робототехнике, автоматизации производства, электромеханических системах и других.
