Общие сведения о принципе работы
При достижении определенного напряжения, происходит лавинообразный пробой pn-перехода. Сопротивление перехода уменьшается. В результате напряжение на диоде остается постоянным. А ток, протекающий через полупроводник, увеличивается.
Принцип работы можно проиллюстрировать бочкой с водой, где имеется переливная трубка. Сколько бы мы воды ни наливали в бочку, уровень останется на постоянном уровне.
На нижеприведенном рисунке представлена схема работы на примере бочки с водой.
На рисунке выше представлена вольт-амперная характеристика, обозначение на схеме и его включение.
Схема для проверки
Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:
- Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
- Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
- Вольтметр, можно использовать обыкновенный мультиметр.
- Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.
Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.

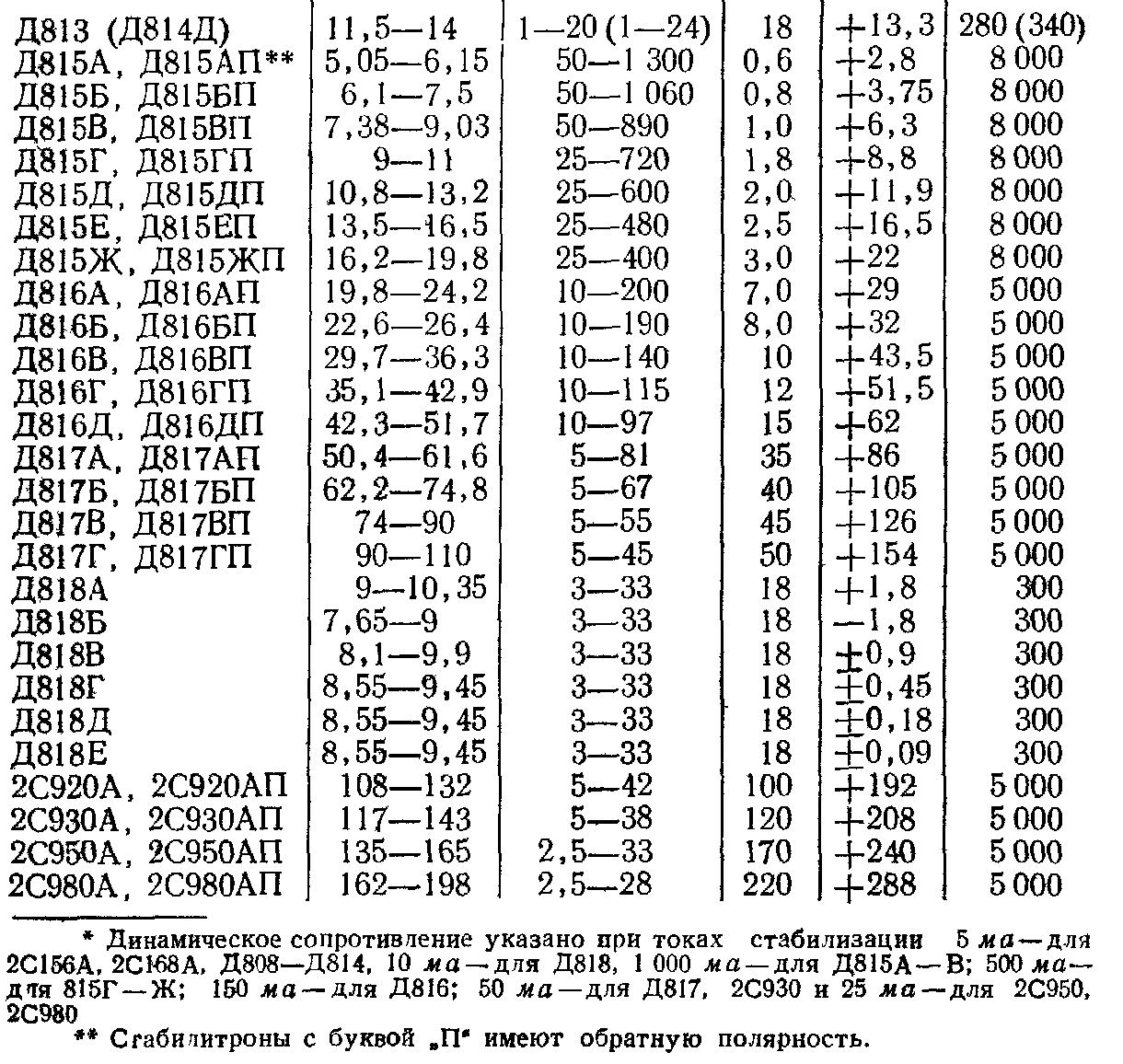

Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.

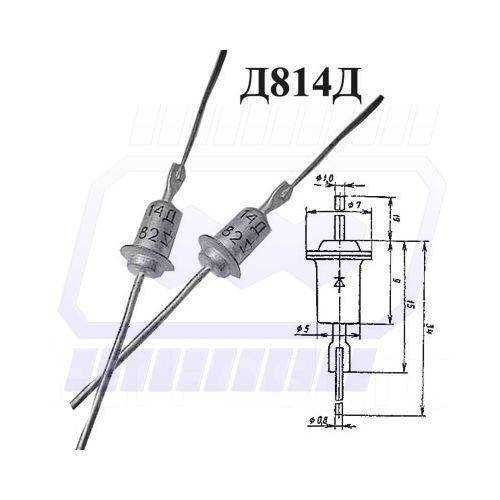

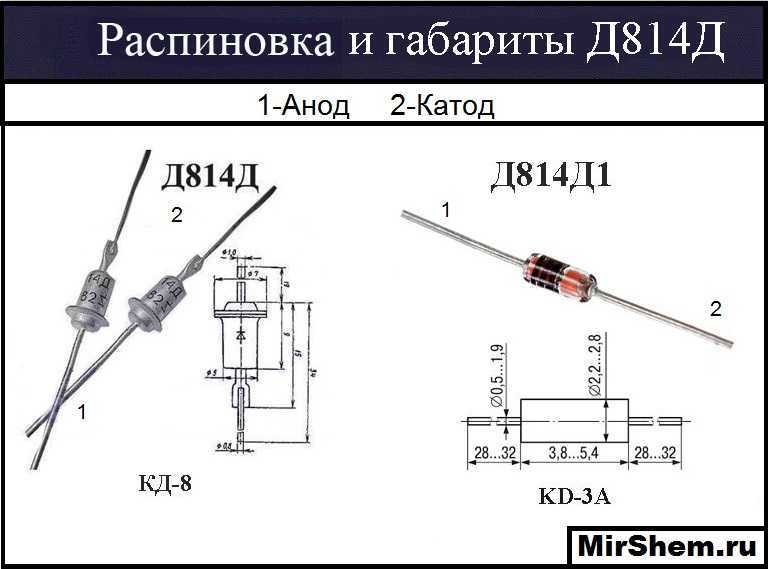

Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.
Приведем характеристики некоторых распространенных отечественных стабилитронов:
- КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
- КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
- КС162а– 6,2 В, корпус из керамики;
- КС175а – 7,5 В, имеет керамический корпус;
- КС433а – 3,3 В, выпускают в металлическом корпусе;
- КС515а – 15 В, корпус из металла;
- КС524г – в керамическом корпусе с напряжением 24 В;
- КС531в – 31 В, керамический корпус;
- КС210б – напряжение стабилизации 10 В, корпус из керамики;
- Д814а – 7-8,5 В, в металлическом корпусе;
- Д818б – 9 В, металлический корпус;
- Д817б – 68 В, в корпусе из металла.
Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.
Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.
Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.
Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).
